تفاوت لوله سبز و نیوپایپ چیست؟ بررسی 8 تفاوت مهم

تفاوت لوله سبز و نیوپایپ فقط به رنگ، برند یا ظاهر این دو سیستم لوله کشی محدود نمی شود؛ بلکه ساختار مواد، رفتار در برابر دما و فشار، میزان انبساط حرارتی، نوع اتصال، انعطاف پذیری و حتی شرایط اجرای آنها با یکدیگر متفاوت است. لوله سبز که معمولا به گروه لوله های پلی پروپیلن PP-R تعلق دارد، سال ها در شبکه آب سرد و گرم ساختمان استفاده شده است؛ در حالی که نیوپایپ به عنوان یک سیستم لوله پنج لایه، برای کنترل بهتر تغییرات دمایی و افزایش پایداری ابعادی طراحی شده است. شناخت این تفاوت ها به ویژه هنگام طراحی تاسیسات ساختمان اهمیت زیادی دارد؛ زیرا انتخاب نادرست لوله می تواند بر هزینه اجرا، تعمیرات آینده و عملکرد شبکه تاثیر بگذارد؛ همان طور که تغییر قیمت آهن بر هزینه بخش های فلزی یک پروژه ساختمانی اثر می گذارد. در ادامه، فرق لوله سبز و نیوپایپ را از 8 جنبه مهم و کاربردی بررسی می کنیم تا بتوانید انتخاب دقیق تری برای پروژه خود داشته باشید.

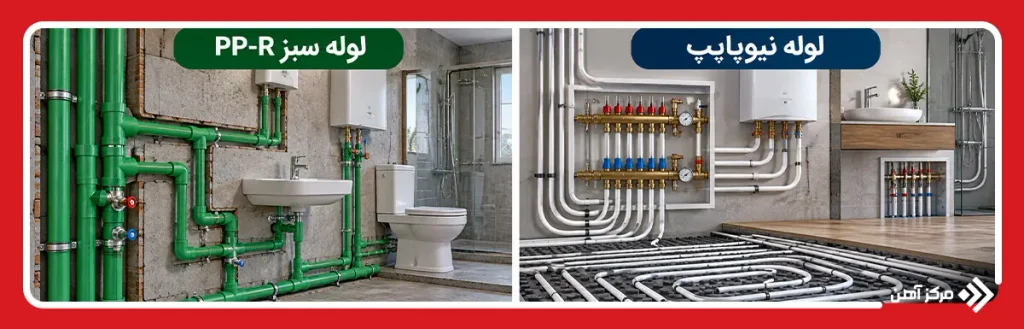

تفاوت لوله سبز و نیوپایپ

برای انجام یک مقایسه لوله نیوپایپ و سبز باید ابتدا توجه داشت که این دو محصول از دو منطق ساخت متفاوت پیروی می کنند. لوله سبز معمولی عمدتا یک لوله ترموپلاستیکی بر پایه PP-R است که اتصال آن با ذوب سطح لوله و اتصال انجام می شود، اما نیوپایپ در گروه Composite Multilayer Pipe قرار دارد و ساختار چند ماده ای آن، خصوصیات مکانیکی و حرارتی متفاوتی ایجاد می کند. بنابراین هنگام بررسی قیمت لوله نیز مقایسه صرف قیمت هر متر کافی نیست و باید اتصالات، ابزار نصب، سرعت اجرا، میزان پرت و نوع کاربری نیز در محاسبات وارد شوند.

ساختار

مهم ترین تفاوت لوله سبز و نیوپایپ از ساختمان داخلی آنها آغاز می شود. لوله پلی پروپیلن سبز معمولی از PP-R یا Polypropylene Random Copolymer ساخته می شود و در نمونه های متداول، ساختاری یکپارچه پلیمری دارد. البته امروزه نمونه های تقویت شده پلی پروپیلن نیز در بازار وجود دارند و به همین دلیل نباید هر لوله PP-R را از نظر مشخصات فنی دقیقا مشابه نمونه های قدیمی در نظر گرفت.

نیوپایپ یک لوله پنج لایه است. در مدل PEX-AL-PEX، دو لایه پلی اتیلن مشبک PEX در داخل و خارج، یک لایه آلومینیوم در مرکز و دو لایه چسب مخصوص میان پلیمر و فلز قرار دارند. در برخی محصولات این سیستم نیز از ساختار PE-RT/AL/PE-RT استفاده می شود. لایه آلومینیومی فقط نقش تقویت کننده ساده ندارد؛ بلکه به کنترل انبساط طولی کمک کرده، فرم لوله را پایدارتر می کند و نفوذ اکسیژن را به میزان قابل توجهی محدود می سازد. به همین دلیل ساختار نیوپایپ را می توان یک ساختار ترکیبی Polymer-Aluminum Composite دانست.

کاربرد

تفاوت بعدی در دامنه کاربرد است. لوله سبز PP-R بیشتر در لوله کشی آب سرد و گرم مصرفی، رایزرها، انشعابات داخلی و برخی شبکه های تاسیساتی ساختمان به کار می رود. اجرای مسیرهای مستقیم با این لوله ساده است و تنوع زیاد اتصالات باعث شده برای بسیاری از پروژه های معمول ساختمانی همچنان گزینه قابل استفاده ای باشد.

لوله نیوپایپ علاوه بر انتقال آب سرد و گرم، برای سیستم های گرمایشی، گرمایش از کف و مسیرهایی که تغییرات مداوم دما دارند نیز بسیار مورد توجه قرار می گیرد. امکان خم کردن لوله در محدوده مجاز باعث می شود در بعضی مسیرها تعداد زانو و اتصال کاهش پیدا کند. این ویژگی در شبکه های توزیع کلکتوری اهمیت بیشتری دارد، زیرا می توان مسیر لوله را از کلکتور تا مصرف کننده با تعداد اتصال کمتر اجرا کرد.

در نتیجه، تفاوت لوله نیوپایپ و سبز در کاربرد به معنی مناسب بودن مطلق یکی و نامناسب بودن دیگری نیست. انتخاب باید براساس دمای سیال، فشار طراحی، طول مسیر، شیوه توزیع و نقشه تاسیسات انجام شود.

تحمل دما و فشار

تحمل دما و فشار را نباید فقط با یک عدد ثابت برای تمام لوله های سبز بیان کرد. ظرفیت واقعی PP-R به کلاس لوله، نسبت ابعادی SDR، ضخامت دیواره، دمای سیال و مدت زمان بهره برداری وابسته است. افزایش دما باعث کاهش فشار قابل تحمل بلند مدت بسیاری از مواد پلیمری می شود؛ بنابراین فشاری که روی لوله به صورت PN درج شده است لزوما به معنی تحمل همان فشار در تمام دماهای کاری نیست.

در طرف مقابل، ساختار چند لایه نیوپایپ برای شبکه های آب گرم و سیستم های گرمایشی مناسب طراحی شده است. در مدل PEX-b/AL/PEX-b نیوپایپ، سازنده برای کلاس کاربردی 5 شرایط 90 درجه سانتی گراد در فشار 10 بار را اعلام کرده است. با این حال در طراحی مهندسی همچنان باید کلاس کاربردی، جدول فشار و دما و استاندارد همان محصول بررسی شود.

بنابراین در مقایسه تحمل حرارتی، مزیت اصلی نیوپایپ تنها تحمل یک دمای بالاتر نیست؛ بلکه پایداری ابعادی بهتر آن هنگام قرار گرفتن در سیکل های گرم و سرد نیز اهمیت دارد. در شبکه هایی که دما دائما تغییر می کند، این ویژگی می تواند تنش وارد شده به بست ها و مسیر لوله را کاهش دهد.

انبساط و تغییر شکل

یکی از مهم ترین نقاط اختلاف در فرق لوله سبز و نیوپایپ، ضریب Linear Thermal Expansion یا انبساط حرارتی خطی است. لوله های PP-R معمولی در اثر افزایش دما افزایش طول محسوسی دارند. برای نمونه، در برخی سیستم های PP-R استاندارد ضریب انبساط حرارتی حدود 0.15 میلی متر بر متر بر درجه کلوین گزارش می شود. بنابراین در یک مسیر طولانی، حتی اختلاف دمای چند ده درجه می تواند تغییر طول قابل توجهی ایجاد کند.

این مسئله به معنای ضعف PP-R نیست، اما طراحی مسیر باید اجازه حرکت کنترل شده لوله را بدهد. جانمایی بست ثابت و متحرک، ایجاد تغییر جهت، رعایت فاصله ساپورت ها و در برخی شرایط استفاده از Expansion Loop برای کنترل این حرکت ضروری است.

لایه آلومینیومی نیوپایپ مانند یک محدود کننده مکانیکی عمل کرده و حرکت طولی پلیمر را کنترل می کند. به همین علت لوله پنج لایه در برابر تغییرات دمایی فرم پایدار تری دارد و احتمال ایجاد خمیدگی ظاهری در مسیرهای گرم کاهش پیدا می کند. این تفاوت در رایزرها، مسیرهای طولانی و تاسیسات گرمایشی اهمیت بیشتری پیدا می کند.

رسوب گیری و افت فشار

در زمینه رسوب گیری باید میان زبری سطح داخلی و تشکیل رسوبات ناشی از کیفیت آب تفاوت قائل شد. سطح داخلی لوله سبز PP-R و نیوپایپ هر دو پلیمری و نسبتا صاف است؛ بنابراین برخلاف برخی لوله های فلزی قدیمی، خوردگی داخلی فلز و تشکیل زنگ آهن در آنها اتفاق نمی افتد.

با این حال نمی توان گفت هیچ یک از این لوله ها تحت هیچ شرایطی رسوب نمی گیرند. آب دارای سختی بالا همچنان می تواند باعث تشکیل رسوبات معدنی در تجهیزات، شیرآلات و حتی بخش هایی از شبکه شود. کیفیت آب، دما، سرعت جریان و مدت بهره برداری در این موضوع موثر هستند.

در بحث Pressure Loss یا افت فشار، تعداد اتصالات و تغییر مسیرها نیز اهمیت زیادی دارد. قابلیت خم شدن نیوپایپ می تواند در برخی نقشه ها تعداد زانوها را کاهش دهد و مسیر جریان را پیوسته تر کند. هر زانو، سه راهی یا تغییر مقطع دارای یک افت موضعی Minor Loss است؛ بنابراین کاهش تعداد اتصالات می تواند از نظر هیدرولیکی مفید باشد. با این حال قطر داخلی واقعی لوله و دبی طراحی همچنان عوامل اصلی تعیین افت فشار هستند و صرف انتخاب یک جنس لوله، تضمین کننده افت فشار کمتر نیست.

انعطاف پذیری

لوله سبز PP-R یک لوله نسبتا صلب است و مسیر آن معمولا با استفاده از اتصالاتی مانند زانو، سه راهی و تبدیل تغییر می کند. این ویژگی اجرای مسیرهای منظم و مستقیم را ساده می کند، اما در مسیرهای دارای پیچش زیاد به تعداد بیشتری اتصال نیاز خواهد بود.

نیوپایپ انعطاف پذیری بیشتری دارد و در سایزهای قابل ارائه به صورت کلاف می توان آن را با رعایت حداقل شعاع خمش، به وسیله دست، فنر خم کن یا ابزار مخصوص خم کرد. وجود لایه آلومینیومی نیز کمک می کند لوله پس از خم شدن شکل خود را بهتر حفظ کند.

این خصوصیت به ویژه در گرمایش از کف و سیستم های کلکتوری مزیت اجرایی مهمی محسوب می شود. هرچه مسیر با اتصالات کمتری اجرا شود، تعداد نقاط بالقوه نشتی نیز کمتر خواهد شد. البته خم کردن بیش از حد مجاز می تواند باعث تغییر شکل مقطع یا آسیب به ساختار لوله شود؛ بنابراین انعطاف پذیری به معنی امکان خم کردن بدون محدودیت نیست.

روش نصب و اتصال

روش اتصال یکی از ملموس ترین موارد در مقایسه لوله نیوپایپ و سبز است. لوله سبز عمدتا با Socket Fusion یا جوش حرارتی متصل می شود. در این روش سطح خارجی لوله و سطح داخلی اتصال با اتوی مخصوص تا دمای تعیین شده گرم می شوند و سپس بدون چرخاندن قطعات در یکدیگر قرار می گیرند. پس از سرد شدن، اتصال یکپارچه ایجاد می شود.

کیفیت جوش PP-R به زمان گرم کردن، دمای دستگاه، عمق ورود لوله، راستای اتصال و مهارت نصاب وابسته است. گرم کردن بیش از حد ممکن است باعث جمع شدن مواد مذاب در داخل لوله و کاهش سطح مقطع شود؛ در مقابل، حرارت ناکافی می تواند اتصال ضعیفی ایجاد کند.

در نیوپایپ از اتصالات مخصوص سیستم پنج لایه استفاده می شود و بسته به نوع سیستم اتصال، عملیات با ابزار مربوط انجام می گیرد. آماده سازی سر لوله، برش عمود، کالیبره کردن و رعایت دستورالعمل اتصال اهمیت زیادی دارد. در اجرای حرفه ای، ابزار باید متناسب با همان سیستم انتخاب شود؛ زیرا استفاده از اتصال یا ابزار ناسازگار می تواند کیفیت کل شبکه را تحت تاثیر قرار دهد.

در نتیجه تفاوت اصلی این است که لوله سبز به Fusion Connection متکی است، در حالی که نیوپایپ یک سیستم لوله و اتصال چند لایه با روش اتصال مکانیکی تخصصی محسوب می شود.

طول عمر و دوام

طول عمر هیچ سیستم لوله کشی را نمی توان فقط براساس نام ماده تعیین کرد. دمای واقعی آب، فشار کاری، کیفیت تولید، نور خورشید پیش از نصب، مواد شیمیایی موجود در سیال، نحوه اجرای بست ها و کیفیت اتصال همگی بر Service Life تاثیر دارند.

لوله PP-R باکیفیت در صورت انتخاب کلاس مناسب و جوش اصولی می تواند برای سال های طولانی در شبکه آب ساختمان کار کند. یکی از مزیت های آن مقاومت مناسب در برابر خوردگی الکتروشیمیایی است، زیرا ماده اصلی لوله فلزی نیست.

در نیوپایپ، ترکیب پلیمر و آلومینیوم پایداری مکانیکی بیشتری در برابر تغییرات دمایی ایجاد می کند. لایه های داخلی و خارجی پلیمری نیز از تماس مستقیم آب و محیط با لایه آلومینیوم جلوگیری می کنند. با این حال اگر لوله به شکل غیر اصولی خم شود، اتصال ناقص باشد یا از قطعات غیراستاندارد استفاده شود، ساختار پنج لایه به تنهایی نمی تواند دوام سیستم را تضمین کند.

به همین دلیل هنگام بررسی طول عمر لوله سبز و نیوپایپ، کیفیت اجرای سیستم تقریبا به اندازه کیفیت خود محصول اهمیت دارد.

معیار مقایسه	لوله سبز PP-R	نیوپایپ پنج لایه
ساختار	عمدتا پلیمری و یکپارچه	ساختار چند لایه پلیمر، چسب و آلومینیوم
کاربرد رایج	آب سرد و گرم ساختمان	آب سرد و گرم، سیستم های گرمایشی و گرمایش از کف
تحمل دما و فشار	وابسته به کلاس، SDR و دمای کار	مناسب برای کاربردهای دمایی و فشاری طراحی شده در کلاس مربوط
انبساط حرارتی	بیشتر در نمونه های PP-R معمولی	کمتر به دلیل وجود لایه آلومینیوم
رفتار هیدرولیکی	سطح داخلی صاف، اما مسیر معمولا دارای اتصالات بیشتری است	سطح داخلی صاف و امکان کاهش تعداد زانو در بعضی مسیرها
انعطاف پذیری	کم و نسبتا صلب	بیشتر و مناسب اجرای مسیرهای منحنی
روش اتصال	جوش حرارتی Socket Fusion	اتصالات مخصوص سیستم چند لایه
دوام	بالا در صورت انتخاب و جوش صحیح	بالا در صورت اجرای صحیح و استفاده از سیستم استاندارد

جدول بالا نشان می دهد که تفاوت لوله سبز و نیوپایپ نتیجه یک ویژگی منفرد نیست. نیوپایپ از نظر کنترل انبساط، امکان خم کاری و اجرای شبکه های کلکتوری مزیت های مشخصی دارد، در حالی که PP-R به دلیل ساختار ساده، اتصالات جوشی و دسترسی گسترده، در بسیاری از شبکه های متداول آب ساختمان همچنان کاربرد دارد.

از دید مهندسی، تصمیم درست زمانی گرفته می شود که مشخصات پروژه جایگزین قضاوت کلی شود. برای مثال، یک مسیر کوتاه آب سرد با یک مدار گرمایش از کف از نظر دما، نحوه اجرا و تعداد تغییر جهت شرایط یکسانی ندارد. بنابراین پاسخ این پرسش که کدام لوله بهتر است بدون تعیین نوع شبکه، فشار طراحی، دمای کار و روش اجرا دقیق نخواهد بود.

لوله سبز یا نیوپایپ؛ کدام را انتخاب کنیم؟

اگر پروژه شامل لوله کشی متداول آب سرد و گرم باشد و مسیرها نسبتا مستقیم طراحی شده باشند، لوله سبز PP-R استاندارد می تواند گزینه قابل قبولی باشد؛ به ویژه زمانی که تیم اجرایی در جوش حرارتی تجربه کافی دارد و اتصالات استاندارد همان سیستم در دسترس است. در این شرایط سادگی نصب، فراوانی اتصالات و هزینه اولیه می توانند در انتخاب موثر باشند. با این حال در خطوط آب گرم طولانی باید موضوع انبساط حرارتی، فاصله بست ها و امکان حرکت طولی لوله از ابتدا در طراحی دیده شود.

در مقابل، اگر پروژه دارای سیستم گرمایش از کف، توزیع کلکتوری، مسیرهای پرپیچ و خم یا سیکل های حرارتی مکرر باشد، ویژگی های لوله پنج لایه نیوپایپ اهمیت بیشتری پیدا می کند. انعطاف پذیری مناسب، پایداری ابعادی بالاتر و امکان اجرای بعضی مسیرها با اتصالات کمتر از مزیت های آن است. در نهایت، تفاوت لوله نیوپایپ و سبز را باید در سطح کل سیستم بررسی کرد؛ یعنی هزینه خرید لوله، قیمت اتصالات، ابزار اجرا، تعداد نقاط اتصال، سرعت نصب و شرایط بهره برداری همزمان ارزیابی شوند، نه اینکه تصمیم فقط براساس قیمت هر متر لوله گرفته شود.
