قطر نامی لوله چیست و چگونه تعیین می شود؟

قطر نامی لوله یکی از مهم ترین مشخصات فنی در طراحی، خرید و اجرای سیستم های لوله کشی است و برای شناسایی اندازه استاندارد لوله ها و هماهنگ کردن آنها با اتصالات، شیرآلات و سایر اجزای خط به کار می رود. این مقدار برخلاف ظاهر نام آن، همیشه برابر با قطر واقعی داخلی یا خارجی لوله نیست و بیشتر یک شناسه استاندارد برای تعیین سایز محسوب می شود. در پروژه های صنعتی و ساختمانی، شناخت صحیح این مفهوم از انتخاب اشتباه لوله و بروز ناسازگاری در زمان نصب جلوگیری می کند. علاوه بر مشخصات ابعادی، عواملی مانند جنس، ضخامت و شرایط بازار نیز در انتخاب نهایی تاثیر دارند و بررسی قیمت آهن می تواند برای برآورد هزینه لوله های فولادی و اجزای مرتبط با آنها اهمیت داشته باشد.

قطر نامی در استانداردهای رایج با سیستم هایی مانند NPS و DN بیان می شود. NPS یا Nominal Pipe Size بیشتر در استانداردهای آمریکایی کاربرد دارد، در حالی که DN یک شناسه عددی بدون بعد در استاندارد ISO است که به اندازه فیزیکی اجزای لوله کشی ارتباط غیر مستقیم دارد. برای نمونه، در بسیاری از سایزهای کوچک، عدد NPS با قطر خارجی واقعی لوله برابر نیست؛ در استاندارد ASME B36.10M نیز برای لوله های NPS 12 و کوچک تر، قطر خارجی از عدد سایز اسمی بزرگ تر است. بنابراین هنگام مقایسه قیمت لوله یا انتخاب محصول، نباید تنها به عدد نامی توجه کرد و لازم است قطر خارجی، ضخامت دیواره و استاندارد ساخت نیز بررسی شوند. در ادامه این مقاله مرکزآهن، بررسی می کنیم که قطر نامی لوله چیستو سپس با روش تعیین آن در سیستم اینچی و متریک، جدول سایزها، استانداردهای مرتبط و تفاوت قطر نامی با قطر واقعی آشنا می شویم.

قطر نامی لوله چیست؟

قطر نامی لوله یک شناسه استاندارد برای بیان اندازه لوله و اجزای متصل به آن است و نباید آن را معادل مستقیم قطر داخلی یا خارجی دانست. در سیستم NPS، عدد اسمی برای هماهنگ کردن لوله با اتصالات، فلنج ها و شیرآلات استفاده می شود و رابطه آن با ابعاد واقعی به سایز و استاندارد مربوط بستگی دارد. در کنار قطر نامی، مشخصه ای مانند رده لوله نیز اهمیت دارد، زیرا رده یا Schedule ضخامت دیواره را تعیین می کند و با تغییر ضخامت، قطر داخلی لوله تغییر خواهد کرد؛ در حالی که برای یک NPS مشخص، قطر خارجی استاندارد ثابت باقی می ماند. بنابراین اگر این سوال مطرح شود که منظور از قطر نامی لوله چیست، پاسخ این است که با یک کد استاندارد اندازه روبه رو هستیم، نه یک اندازه گیری مستقیم با کولیس یا متر.

این مفهوم هنگام انتخاب انواع لوله فولادی اهمیت بیشتری پیدا می کند، زیرا ممکن است چند لوله با سایز اسمی یکسان، ضخامت دیواره و در نتیجه قطر داخلی متفاوتی داشته باشند. در استانداردهای متریک نیز DN برای معرفی اندازه اسمی اجزای سیستم لوله کشی به کار می رود. طبق ISO 6708، عددی که بعد از DN قرار می گیرد یک عدد بدون بعد است که به صورت غیر مستقیم با اندازه فیزیکی دهانه یا قطر خارجی اتصال ارتباط دارد و قرار نیست دقیقا همان مقدار اندازه گیری شده باشد. به همین دلیل، هنگام بررسی قطر نامی لوله های فولادی باید علاوه بر NPS یا DN، قطر خارجی، ضخامت دیواره و استاندارد ساخت نیز کنترل شوند تا انتخاب لوله و اتصالات کاملا با یکدیگر سازگار باشد.

نحوه تعیین قطر نامی لوله های فولادی

نحوه تعیین قطر نامی لوله های فولادی بر پایه استانداردهای ابعادی مشخص انجام می شود و صرفا با اندازه گیری قطر داخلی یا خارجی لوله نمی توان مقدار NPS یا DN را تعیین کرد. در سیستم NPS، هر سایز اسمی به قطر خارجی استاندارد مشخصی وابسته است. برای سایزهای NPS 1/8 تا NPS 12، عدد NPS با قطر خارجی واقعی برابر نیست؛ برای مثال، یک لوله NPS 2 دارای قطر خارجی 2.375 اینچ است. از NPS 14 به بالا، عدد NPS با قطر خارجی بر حسب اینچ برابر می شود. بنابراین برای تعیین صحیح سایز اسمی لوله باید قطر خارجی واقعی با جدول ابعادی استاندارد تطبیق داده شود و سپس ضخامت دیواره یا Schedule نیز جداگانه بررسی شود.

در لوله های فولادی، ضخامت دیواره نقش مهمی در تعیین قطر داخلی دارد، اما قطر نامی را تغییر نمی دهد. به عنوان نمونه، دو لوله با NPS یکسان و Schedule متفاوت، قطر خارجی یکسان اما قطر داخلی متفاوت خواهند داشت. به همین دلیل، برای شناسایی دقیق لوله معمولا سه مشخصه NPS یا DN، قطر خارجی و ضخامت دیواره در کنار هم بررسی می شوند. در سیستم متریک نیز DN به عنوان یک اندازه اسمی و بدون بعد به کار می رود و مقدار آن مستقیما برابر با قطر واقعی نیست. در عمل، تعیین قطر نامی لوله های فولادی با مراجعه به استانداردهای ابعادی مانند ASME B36.10M و تطبیق مشخصات لوله با جدول استاندارد انجام می شود. این روش باعث می شود لوله، فلنج، شیر و سایر اجزای سیستم از نظر ابعادی با یکدیگر سازگار باشند.

قطر نامی لوله در سیستم اینچی

در سیستم اینچی، اندازه اسمی لوله با NPS یا Nominal Pipe Size نمایش داده می شود. NPS یک شناسه استاندارد برای تعیین سایز لوله است و نباید آن را همیشه برابر با قطر داخلی یا خارجی واقعی در نظر گرفت. طبق استاندارد ASME B36.10M، لوله های NPS 12 و کوچک تر دارای قطر خارجی هستند که از نظر عددی بزرگ تر از سایز اسمی آنها است. برای مثال، لوله NPS 2 دارای قطر خارجی 2.375 اینچ است و لوله NPS 4 نیز قطر خارجی 4.500 اینچ دارد. بنابراین، سایز اسمی لوله در این محدوده بیشتر یک عدد قراردادی برای شناسایی ابعاد استاندارد محسوب می شود تا یک اندازه واقعی.

در سایزهای بزرگ تر، رابطه میان NPS و قطر خارجی ساده تر می شود. از NPS 14 به بالا، عدد NPS با قطر خارجی لوله بر حسب اینچ برابر است؛ برای نمونه، لوله NPS 14 دارای قطر خارجی 14 اینچ خواهد بود. با این حال، ضخامت دیواره همچنان می تواند متفاوت باشد و همین موضوع باعث تغییر قطر داخلی شود. به همین دلیل، سایز اسمی لوله به تنهایی برای تعیین ظرفیت عبور سیال یا ابعاد داخلی کافی نیست و باید Schedule یا ضخامت دیواره نیز مشخص شود.

در پروژه های لوله کشی صنعتی، NPS برای هماهنگی میان لوله، فلنج، شیر و اتصالات اهمیت زیادی دارد. وقتی همه اجزا با NPS یکسان و استاندارد سازگار انتخاب شوند، امکان اتصال صحیح آنها فراهم می شود. بنابراین، اندازه اسمی لوله در سیستم اینچی یک مرجع استاندارد برای انتخاب اجزای شبکه است و باید همراه با مشخصاتی مانند Schedule، جنس و استاندارد ساخت بررسی شود.

قطر نامی لوله در سیستم متریک

در سیستم متریک، قطر نامی لوله با DN یا Nominal Diameter نمایش داده می شود. DN برخلاف تصور رایج، یک مقدار اندازه گیری مستقیم بر حسب میلی متر نیست، بلکه یک عدد بدون بعد برای معرفی اندازه اسمی اجزای سیستم لوله کشی است. استاندارد ISO 6708 این مفهوم را برای هماهنگ کردن ابعاد لوله، شیرآلات، فلنج ها و اتصالات تعریف می کند. برای مثال، DN50 معمولا با NPS 2 متناظر است، اما این به معنای آن نیست که قطر خارجی یا داخلی لوله دقیقا 50 میلی متر باشد. هدف DN ایجاد یک زبان مشترک برای شناسایی اندازه اجزای سیستم است تا انتخاب و اتصال تجهیزات مختلف ساده تر و استانداردتر انجام شود.

در عمل، برای تبدیل یا مقایسه NPS و DN باید از جدول های استاندارد استفاده کرد، زیرا این دو سیستم رابطه کاملا خطی و عددی با یکدیگر ندارند. برای نمونه، NPS 1 معمولا با DN25، NPS 2 با DN50 و NPS 4 با DN100 شناخته می شود. در این میان، قطر خارجی واقعی لوله نیز باید جداگانه از جدول ابعادی استخراج شود. همچنین ضخامت دیواره می تواند بر قطر داخلی اثر بگذارد، بدون اینکه مقدار DN تغییر کند. به همین دلیل، سایز اسمی لوله در سیستم متریک باید همراه با مشخصات دیگری مانند ضخامت، استاندارد ساخت و نوع اتصال بررسی شود. در پروژه های بین المللی، استفاده صحیح از DN اهمیت زیادی دارد؛ زیرا بسیاری از استانداردهای اروپایی و بین المللی تجهیزات لوله کشی را بر همین مبنا طبقه بندی می کنند و هماهنگی میان اجزای مختلف سیستم به انتخاب درست این مقدار وابسته است.

جدول قطر نامی لوله

جدول قطر نامی لوله برای تطبیق سریع سایز اسمی لوله با قطر خارجی واقعی و معادل آن در سیستم های NPS و DN استفاده می شود. این جدول به ویژه هنگام طراحی خطوط لوله، انتخاب اتصالات، خرید شیرآلات و بررسی نقشه های پایپینگ اهمیت دارد. نکته مهم این است که مقدار NPS یا DN لزوما با قطر خارجی واقعی برابر نیست. برای نمونه، لوله NPS 2 که معادل DN50 در نظر گرفته می شود، قطر خارجی 60.3 میلی متر دارد. بنابراین، برای تشخیص دقیق سایز لوله نباید تنها عدد نامی را مبنای اندازه گیری قرار داد و لازم است ابعاد واقعی با جدول استاندارد مقایسه شوند.

NPS	DN	قطر خارجی تقریبی (mm)
1/2	15	21.3
3/4	20	26.7
1	25	33.4
1 1/4	32	42.2
1 1/2	40	48.3
2	50	60.3
2 1/2	65	73.0
3	80	88.9
4	100	114.3
6	150	168.3
8	200	219.1
10	250	273.0
12	300	323.9

استفاده از جدول قطر نامی لوله زمانی دقیق تر خواهد بود که در کنار اندازه اسمی، Schedule نیز مشخص باشد. دلیل این موضوع آن است که برای یک NPS مشخص، قطر خارجی ثابت باقی می ماند اما با افزایش ضخامت دیواره، قطر داخلی کاهش پیدا می کند. بنابراین، جدول بالا برای شناسایی قطر خارجی و تطبیق NPS با DN کاربرد دارد، اما برای تعیین قطر داخلی باید ضخامت دیواره نیز از جدول استاندارد مربوط استخراج شود. اندازه اسمی لوله در واقع یک مرجع مشترک برای هماهنگ کردن اجزای سیستم است و بررسی همزمان NPS، DN، قطر خارجی و ضخامت دیواره از خطا در انتخاب لوله و اتصالات جلوگیری می کند.

کاربرد قطر نامی لوله چیست؟

قطر نامی لوله در طراحی، انتخاب و اجرای سیستم های لوله کشی نقش مهمی دارد، زیرا یک مرجع مشترک برای هماهنگ کردن لوله با شیرآلات، فلنج ها، اتصالات و سایر اجزای شبکه ایجاد می کند. در پروژه های صنعتی، اگر سایز اسمی اجزای مختلف با یکدیگر سازگار نباشد، اتصال صحیح آنها ممکن نیست یا به تبدیل های اضافی نیاز خواهد داشت. به همین دلیل، طراحان و مجریان معمولا NPS یا DN را در نقشه ها و مشخصات فنی ثبت می کنند تا اندازه اجزای سیستم به صورت استاندارد مشخص باشد. ISO 6708 نیز DN را به عنوان یک شناسه اندازه برای اجزای شبکه لوله کشی تعریف می کند که به صورت غیر مستقیم با ابعاد فیزیکی اتصال ارتباط دارد.

یکی دیگر از کاربردهای قطر نامی لوله، کمک به انتخاب اولیه ظرفیت خط است. هرچند دبی واقعی فقط از روی سایز اسمی تعیین نمی شود، افزایش سایز لوله معمولا سطح مقطع بیشتری برای عبور سیال فراهم می کند. برای محاسبه دقیق دبی باید قطر داخلی واقعی، سرعت مجاز، افت فشار، نوع سیال و ضخامت دیواره نیز بررسی شوند. قطر نامی لوله ها همچنین در تهیه لیست متریال، خرید تجهیزات، طراحی پایپینگ و کنترل تطابق قطعات اهمیت دارد. استانداردهای ASME سری B36 نیز برای لوله های فولادی، اندازه های اسمی و ضخامت های استاندارد را تعریف می کنند تا تولیدکننده، طراح و مصرف کننده از یک مرجع ابعادی مشترک استفاده کنند. بنابراین، سایز اسمی لوله فقط یک عنوان تجاری نیست؛ بلکه بخشی از زبان استاندارد مهندسی است که انتخاب، خرید، نصب و تعمیر تجهیزات سیستم لوله کشی را هماهنگ می کند.

استاندارد قطر نامی لوله ها چیست؟

استاندارد قطر نامی لوله ها برای ایجاد هماهنگی میان ابعاد لوله، اتصالات، فلنج ها و شیرآلات تدوین شده است. در سیستم اینچی، یکی از مهم ترین مراجع برای لوله های فولادی استاندارد ASME B36.10M است که ابعاد لوله های فولادی جوشی و بدون درز را مشخص می کند. این استاندارد اطلاعاتی مانند NPS، قطر خارجی و ضخامت های استاندارد دیواره را در بر می گیرد. برای لوله های فولادی زنگ نزن نیز استاندارد ASME B36.19 کاربرد دارد که ابعاد لوله های استنلس استیل جوشی و بدون درز را استانداردسازی می کند. بنابراین، هنگام بررسی قطر نامی لوله های فولادی باید نوع لوله و استاندارد ابعادی مربوط به آن نیز مشخص باشد.

در سیستم متریک، استاندارد ISO 6708 مفهوم DN را تعریف می کند. طبق این استاندارد، DN یک شناسه اندازه است که از حروف DN و یک عدد صحیح بدون بعد تشکیل می شود و این عدد به صورت غیر مستقیم با ابعاد فیزیکی دهانه یا قطر خارجی اتصال ارتباط دارد. به همین دلیل، DN50 به معنای قطر واقعی 50 میلی متر نیست، بلکه یک سایز اسمی استاندارد محسوب می شود. ISO 6708 همچنین مجموعه ای از مقادیر ترجیحی DN را برای اجزای سیستم های لوله کشی ارائه می کند.

استفاده از این استانداردها باعث می شود تولیدکننده، طراح و مجری از یک مرجع مشترک برای تعیین سایز اسمی لوله استفاده کنند. با این حال، برای انتخاب نهایی تنها دانستن NPS یا DN کافی نیست و مشخصاتی مانند قطر خارجی، ضخامت دیواره، جنس، فشار طراحی و استاندارد ساخت نیز باید به صورت همزمان بررسی شوند.

انتخاب قطر نامی مناسب لوله

انتخاب قطر نامی مناسب لوله باید بر اساس شرایط هیدرولیکی یا فرآیندی سیستم انجام شود و نمی توان تنها با توجه به فضای موجود یا اندازه اتصالات درباره آن تصمیم گرفت. نخستین عامل، دبی مورد نیاز است؛ زیرا لوله باید سطح مقطع کافی برای عبور حجم مشخصی از سیال داشته باشد. سرعت جریان نیز باید در محدوده قابل قبول باقی بماند، چون انتخاب سایز اسمی بیش از حد کوچک می تواند سرعت و افت فشار را افزایش دهد و در برخی سیستم ها باعث افزایش صدا، لرزش یا مصرف انرژی پمپ شود. از طرف دیگر، انتخاب لوله بسیار بزرگ نیز معمولا هزینه خرید، نصب و نگهداری شبکه را افزایش می دهد. بنابراین تعیین سایز اسمی لوله باید میان ظرفیت عبور جریان، افت فشار و هزینه اجرا تعادل ایجاد کند.

فشار و دمای طراحی، نوع سیال، طول مسیر و تعداد شیرها و اتصالات نیز در انتخاب قطر نامی نقش دارند. برای محاسبه دقیق باید قطر داخلی واقعی مورد استفاده قرار گیرد، زیرا سایز اسمی لوله به تنهایی سطح مقطع داخلی را مشخص نمی کند. دو لوله با NPS یکسان ولی ضخامت دیواره متفاوت می توانند قطر داخلی متفاوتی داشته باشند و در نتیجه افت فشار و ظرفیت عبور آنها نیز یکسان نباشد.

در سیستم های صنعتی، انتخاب نهایی معمولا پس از محاسبات جریان و تطبیق نتیجه با سایزهای استاندارد NPS یا DN انجام می شود. پس از تعیین قطر مورد نیاز، ضخامت دیواره، جنس، فشار طراحی و نوع اتصالات بررسی می شوند. این روش باعث می شود لوله علاوه بر تامین دبی مورد انتظار، از نظر استحکام، سازگاری با تجهیزات و هزینه بهره برداری نیز برای پروژه مناسب باشد.

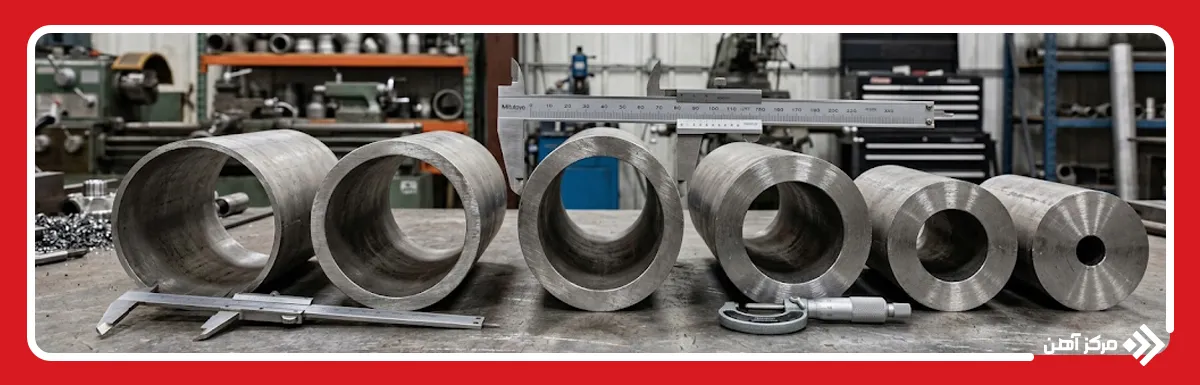

تفاوت قطر نامی لوله با قطر واقعی چیست؟

تفاوت قطر نامی لوله با قطر واقعی در این است که قطر نامی یک شناسه استاندارد برای معرفی سایز لوله است، اما قطر واقعی یک مقدار فیزیکی قابل اندازه گیری محسوب می شود. در سیستم NPS یا DN، عدد درج شده لزوما با قطر داخلی یا خارجی لوله برابر نیست. برای مثال، لوله NPS 2 با وجود نام اسمی 2 اینچ، قطر خارجی 2.375 اینچ یا حدود 60.3 میلی متر دارد. استاندارد ASME B36.10 نیز مشخص می کند که در لوله های NPS 12 و کوچک تر، قطر خارجی از نظر عددی بزرگ تر از سایز اسمی است.

قطر واقعی را می توان به دو بخش قطر خارجی و قطر داخلی تقسیم کرد. برای یک سایز اسمی لوله مشخص، قطر خارجی طبق استاندارد ثابت است، اما قطر داخلی با تغییر ضخامت دیواره تغییر می کند. بنابراین دو لوله با قطر نامی یکسان ولی Schedule متفاوت، قطر خارجی برابر و قطر داخلی متفاوت خواهند داشت. این تفاوت اهمیت زیادی در محاسبه دبی و افت فشار دارد، زیرا سطح واقعی عبور سیال بر اساس قطر داخلی تعیین می شود، نه صرفا عدد NPS یا DN.

در سیستم متریک نیز همین اصل برقرار است. طبق ISO 6708، DN یک شناسه عددی بدون بعد است که تنها به صورت غیر مستقیم با ابعاد فیزیکی دهانه یا قطر خارجی مرتبط است. بنابراین هنگام انتخاب قطر نامی لوله ها باید مشخص شود که هدف، هماهنگی ابعادی تجهیزات است یا محاسبه ظرفیت عبور سیال. برای اتصال لوله، فلنج و شیر، سایز اسمی اهمیت دارد؛ اما برای محاسبات هیدرولیکی، قطر داخلی واقعی معیار دقیق تری خواهد بود.

قطر نامی لوله یک شناسه استاندارد برای مشخص کردن اندازه لوله و هماهنگی آن با شیرآلات، فلنج ها و اتصالات است و نباید آن را با قطر داخلی یا خارجی واقعی یکسان دانست. اگر این سوال مطرح باشد که قطر نامی لوله (nps) چیست، باید گفت NPS در سیستم اینچی و DN در سیستم متریک برای بیان سایز اسمی لوله استفاده می شوند. در قطر نامی لوله های فولادی، برای یک NPS مشخص قطر خارجی استاندارد ثابت است، اما با تغییر ضخامت دیواره، قطر داخلی تغییر می کند.

انتخاب درست قطر نامی باید بر اساس دبی، سرعت جریان، افت فشار، فشار و دمای کاری و نوع سیال انجام شود. همچنین استفاده از جدول قطر نامی لوله به تطبیق NPS، DN و قطر خارجی کمک می کند. در نتیجه، شناخت تفاوت میان اندازه اسمی لوله و ابعاد واقعی برای طراحی دقیق، خرید صحیح تجهیزات و جلوگیری از ناسازگاری اجزای سیستم لوله کشی ضروری است.
