پمپ جابجایی غیر مثبت چیست و چه کاربردی در صنایع فولاد دارد؟

پمپ جابجایی غیر مثبت یکی از مهم ترین تجهیزات انتقال سیال در صنایع مختلف به ویژه صنعت فولاد است. این نوع پمپ بر خلاف سیستم های جابجایی مثبت، سیال را با ایجاد سرعت و انرژی جنبشی جابه جا می کند و به همین دلیل برای انتقال حجم بالای آب و سیالات با ویسکوزیته پایین کاربرد زیادی دارد. در کارخانه های فولادی که حجم زیادی آب برای خنک کاری، انتقال حرارت و گردش فرایندی استفاده می شود، این تجهیزات نقش اساسی دارند. بسیاری از مدیران صنعتی هنگام انتخاب تجهیزات فرایندی، علاوه بر بررسی مشخصات فنی پمپ، شرایط اقتصادی پروژه و هزینه های تولید را نیز در نظر می گیرند و موضوعاتی مانند قیمت آهن می تواند بر تصمیم گیری نهایی در طراحی خطوط صنعتی تاثیرگذار باشد.

پمپ جابجایی منفی یا همان پمپ غیر جابجایی مثبت در صنایع فولاد به دلیل توان انتقال حجم زیاد سیال، هزینه نگهداری مناسب و عملکرد پایدار شناخته می شود. این تجهیزات معمولا در خطوطی استفاده می شوند که جریان مداوم و یکنواخت اهمیت دارد و فشار بسیار بالا مورد نیاز نیست. کارخانه های فولادی علاوه بر تجهیزات اصلی، زیرساخت هایی مانند خطوط انتقال و شبکه های فرایندی را نیز ارزیابی می کنند و به همین دلیل موضوعاتی مانند قیمت لوله در کنار انتخاب پمپ اهمیت پیدا می کند. شناخت عملکرد این تجهیزات کمک می کند انتخاب دقیق تری میان سیستم های انتقال سیال انجام شود و راندمان فرایند افزایش یابد.

پمپ جابجایی غیر مثبت چیست؟

برای شناخت بهتر این تجهیز ابتدا باید بدانیم پمپ چیست و چه تفاوتی میان روش های مختلف انتقال سیال وجود دارد. پمپ وسیله ای است که برای جابه جایی مایعات و ایجاد جریان در سیستم های صنعتی استفاده می شود، اما همه پمپ ها عملکرد یکسانی ندارند. پمپ جابجایی غیر مثبت با استفاده از افزایش سرعت سیال و تبدیل انرژی مکانیکی به انرژی جنبشی کار می کند. در این سیستم مقدار جریان به شرایط شبکه و فشار خروجی وابسته است و برخلاف برخی تجهیزات، حجم مشخص و ثابت در هر سیکل انتقال داده نمی شود. به همین دلیل از این گروه با عنوان پمپ های جابجایی منفی نیز یاد می شود و معمولا برای انتقال آب و سیالات رقیق کاربرد بیشتری دارند.

برای درک بهتر تفاوت عملکرد، بسیاری از مهندسان این تجهیزات را با انواع پمپ جابجایی مثبت مقایسه می کنند. در پمپ های مثبت حجم مشخصی از سیال در هر سیکل جابه جا می شود، اما در پمپ غیر جابجایی مثبت جریان به سرعت پره و شرایط هیدرولیکی وابسته است. همین تفاوت باعث شده پمپ جابجایی غیر مثبت برای انتقال حجم زیاد آب و گردش مداوم سیال گزینه مناسب تری باشد. این گروه شامل مدل هایی مانند سانتریفیوژ، جریان محوری و جریان مختلط است و در صنایع فولاد، نیروگاه ها و سیستم های آب رسانی کاربرد گسترده دارد. شناخت درست این ساختار، انتخاب تجهیزات مناسب و کاهش هزینه های بهره برداری را ساده تر می کند.

ویژگی های پمپ جابجایی غیر مثبت

پمپ جابجایی غیر مثبت به دلیل ساختار ساده و توان انتقال حجم بالای سیال، یکی از پرکاربردترین تجهیزات انتقال آب و مایعات رقیق در صنایع محسوب می شود. مهم ترین ویژگی این پمپ ها وابستگی جریان خروجی به شرایط سیستم و فشار کاری است. به بیان ساده، هرچه مقاومت شبکه بیشتر شود، میزان دبی می تواند تغییر کند. همین ویژگی باعث می شود این تجهیزات برای فرایندهایی که جریان مداوم و حجم بالای سیال اهمیت دارد، گزینه مناسبی باشند. پمپ جابجایی منفی معمولا برای سیالات کم غلظت مانند آب صنعتی، آب خنک کاری و محلول های سبک استفاده می شود و عملکرد آن در این شرایط بسیار پایدار است.

یکی دیگر از ویژگی های مهم پمپ های جابجایی منفی، ساختار نسبتا ساده و هزینه نگهداری مناسب آنهاست. در بسیاری از مدل ها تعداد قطعات متحرک محدود است و همین موضوع احتمال خرابی را کاهش می دهد. پمپ غیر جابجایی مثبت معمولا ابعاد و ظرفیت های متنوعی دارد و برای سیستم های کوچک تا شبکه های بزرگ صنعتی قابل استفاده است. راندمان مناسب در دبی بالا، امکان کارکرد مداوم و هزینه بهره برداری اقتصادی از دیگر مزیت های این گروه محسوب می شود. البته این تجهیزات برای ایجاد فشار بسیار زیاد یا انتقال سیالات غلیظ طراحی نشده اند و انتخاب آنها باید بر اساس شرایط واقعی فرایند انجام شود. در صنایع فولاد، همین ویژگی ها باعث شده استفاده از این پمپ ها در شبکه های آب رسانی و خنک کاری بسیار رایج باشد.

انواع پمپ جابجایی غیر مثبت

انواع پمپ جابجایی غیر مثبت بر اساس نحوه حرکت سیال و طراحی هیدرولیکی دسته بندی می شوند. هدف اصلی در همه این مدل ها ایجاد سرعت در سیال و تبدیل انرژی مکانیکی به جریان مایع است، اما مسیر حرکت و شکل انتقال در هر مدل تفاوت دارد. به همین دلیل انتخاب نوع مناسب باید بر پایه دبی مورد نیاز، ارتفاع انتقال، شرایط شبکه و نوع کاربرد صنعتی انجام شود. پمپ های جابجایی منفی معمولا در پروژه هایی استفاده می شوند که حجم بالای جریان اهمیت بیشتری از فشار بسیار زیاد دارد و انتقال پیوسته سیال اولویت اصلی محسوب می شود.

سه گروه اصلی این تجهیزات شامل پمپ سانتریفیوژ، پمپ جریان محوری و پمپ جریان مختلط هستند. هر یک از این مدل ها برای شرایط مشخصی طراحی شده اند و تفاوت آنها بیشتر در مسیر حرکت سیال و نسبت میان دبی و فشار دیده می شود. پمپ سانتریفیوژ رایج ترین نوع پمپ غیر جابجایی مثبت به شمار می رود و در بسیاری از صنایع حضور دارد. مدل جریان محوری بیشتر برای انتقال حجم بسیار زیاد آب در ارتفاع پایین استفاده می شود و پمپ جریان مختلط نیز ترکیبی از دو روش قبلی را ارائه می دهد. شناخت این مدل ها به مهندسان کمک می کند تا بر اساس نیاز واقعی سیستم، انتخابی دقیق تر و اقتصادی تر داشته باشند و از افت راندمان یا افزایش هزینه های عملیاتی جلوگیری شود.

پمپ سانتریفیوژ

پمپ سانتریفیوژ شناخته شده ترین عضو خانواده پمپ جابجایی غیر مثبت است و در بسیاری از صنایع به ویژه فولاد، نیروگاه و تاسیسات آب رسانی استفاده می شود. عملکرد این تجهیز بر پایه نیروی گریز از مرکز انجام می شود. زمانی که پروانه پمپ با سرعت بالا می چرخد، سیال از مرکز وارد شده و با افزایش سرعت به سمت محیط پرتاب می شود. این حرکت باعث افزایش انرژی و ایجاد جریان در سیستم خواهد شد. سادگی عملکرد و توان انتقال حجم زیاد آب باعث شده این مدل کاربرد گسترده ای پیدا کند.

یکی از مهم ترین دلایل محبوبیت پمپ سانتریفیوژ، هزینه مناسب و قابلیت کارکرد مداوم آن است. این تجهیزات در ظرفیت ها و ابعاد مختلف تولید می شوند و می توانند در خطوط کوچک یا شبکه های بزرگ صنعتی مورد استفاده قرار گیرند. پمپ سانتریفیوژ برای انتقال آب صنعتی، گردش سیالات خنک کننده و تامین جریان فرایندی گزینه ای قابل اعتماد محسوب می شود. البته عملکرد آن به شرایط سیستم وابسته است و افت فشار یا ورود هوا می تواند راندمان را کاهش دهد. به همین دلیل طراحی صحیح شبکه و انتخاب ظرفیت مناسب اهمیت زیادی دارد. در صنایع فولاد، این پمپ ها بخش مهمی از سیستم گردش آب و انتقال حرارت را تشکیل می دهند و نقش مستقیمی در پایداری تولید دارند.

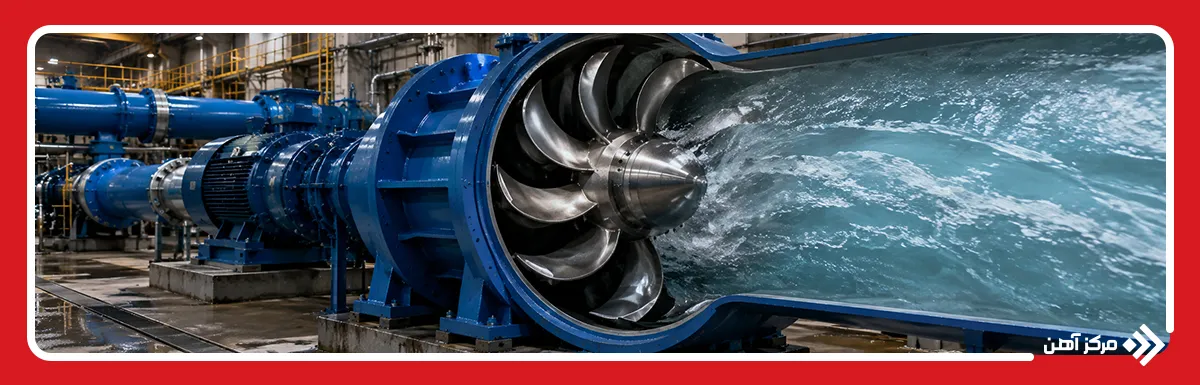

پمپ جریان محوری

پمپ جریان محوری یکی از انواع پمپ جابجایی غیر مثبت است که برای انتقال حجم بسیار زیاد سیال در ارتفاع یا فشار پایین طراحی می شود. در این مدل، مسیر حرکت سیال تقریبا موازی با محور پمپ است و همین ویژگی تفاوت اصلی آن با پمپ سانتریفیوژ محسوب می شود. عملکرد این تجهیز شباهت زیادی به پروانه کشتی یا فن های صنعتی دارد؛ به این صورت که پره ها با چرخش خود سیال را در امتداد محور حرکت می دهند و جریان پیوسته ایجاد می کنند. به دلیل توان جابه جایی حجم بالای آب، این مدل در سیستم هایی کاربرد دارد که سرعت انتقال و دبی زیاد اهمیت بیشتری نسبت به فشار خروجی دارد.

پمپ جریان محوری بیشتر در پروژه های انتقال آب، ایستگاه های پمپاژ بزرگ، سیستم های آبی و برخی شبکه های صنعتی استفاده می شود. در صنایع فولاد نیز زمانی که حجم زیادی از آب باید در مدار خنک کاری یا خطوط گردش سیال جابه جا شود، این نوع پمپ می تواند گزینه مناسبی باشد. ساختار نسبتا ساده، راندمان مطلوب در دبی بالا و قابلیت کارکرد مداوم از ویژگی های مهم آن محسوب می شود. البته این تجهیزات برای فشارهای بالا مناسب نیستند و در صورت افزایش مقاومت شبکه، عملکرد آنها افت می کند. به همین دلیل طراحی مسیر انتقال و انتخاب ظرفیت مناسب اهمیت زیادی دارد. زمانی که هدف انتقال سریع حجم زیاد آب باشد، پمپ جریان محوری یکی از اقتصادی ترین انتخاب ها در میان پمپ های جابجایی منفی به شمار می رود.

پمپ جریان مختلط

پمپ جریان مختلط همان طور که از نام آن مشخص است، ترکیبی از ویژگی های پمپ سانتریفیوژ و پمپ جریان محوری را ارائه می دهد. در این مدل سیال همزمان به صورت شعاعی و محوری حرکت می کند و همین موضوع باعث می شود تعادل مناسبی میان دبی و فشار ایجاد شود. این ساختار باعث شده پمپ جریان مختلط برای شرایطی مناسب باشد که نه فشار بسیار بالا و نه صرفا حجم زیاد مد نظر است، بلکه ترکیبی از هر دو عامل اهمیت دارد. به همین دلیل این مدل در بسیاری از سیستم های صنعتی جایگاه ویژه ای پیدا کرده است.

پمپ جریان مختلط در شبکه های انتقال آب، سیستم های خنک کاری و برخی فرایندهای صنعتی که جریان پایدار و فشار متوسط مورد نیاز است استفاده می شود. در صنایع فولاد نیز این نوع پمپ می تواند در مدارهای گردش آب و انتقال سیال نقش مهمی داشته باشد. یکی از مزیت های اصلی آن انعطاف پذیری در شرایط مختلف بهره برداری است. این تجهیز نسبت به پمپ جریان محوری فشار بیشتری ایجاد می کند و در مقایسه با برخی مدل های سانتریفیوژ، دبی بالاتری ارائه می دهد. البته برای دستیابی به عملکرد مطلوب، انتخاب درست پروانه و طراحی هیدرولیکی سیستم اهمیت زیادی دارد. زمانی که مهندسان به دنبال تعادل میان حجم جریان و فشار باشند، پمپ جریان مختلط می تواند انتخابی کاربردی و اقتصادی باشد.

کاربرد پمپ جابجایی غیر مثبت در صنایع فولاد

پمپ جابجایی غیر مثبت در صنایع فولاد نقش مهمی در انتقال آب، خنک کاری تجهیزات و گردش سیالات فرایندی دارد. کارخانه های فولادی برای حفظ کیفیت تولید و جلوگیری از آسیب تجهیزات، به حجم زیادی آب و سیستم های انتقال مطمئن نیاز دارند. به همین دلیل پمپ غیر جابجایی مثبت به یکی از تجهیزات پایه در این صنعت تبدیل شده است. این پمپ ها به دلیل توان انتقال حجم زیاد سیال و امکان کارکرد مداوم، برای خطوط فولادی بسیار مناسب هستند. از سیستم های خنک کاری گرفته تا برج های خنک کننده و انتقال آب صنعتی، حضور این تجهیزات کاملا ضروری است.

در صنعت فولاد دمای بسیاری از تجهیزات و فرایندها بسیار بالا است و بدون وجود گردش مناسب آب، امکان ادامه تولید وجود ندارد. پمپ های جابجایی منفی با ایجاد جریان پیوسته، حرارت اضافی را از تجهیزات دور می کنند و شرایط پایدار برای بهره برداری فراهم می سازند. این سیستم ها همچنین در انتقال آب خام، جابه جایی آب فرایندی و تامین مدارهای خنک کننده کاربرد گسترده دارند. انتخاب نوع مناسب پمپ جابجایی منفی به ظرفیت خط، میزان دبی، فشار مورد نیاز و طراحی شبکه وابسته است. استفاده درست از این تجهیزات نه تنها راندمان تولید را افزایش می دهد، بلکه از توقف خطوط و افزایش هزینه های تعمیراتی نیز جلوگیری می کند.

سیستم های خنک کاری و گردش آب

سیستم های خنک کاری یکی از مهم ترین بخش های کارخانه های فولاد هستند و بدون گردش پیوسته آب، بسیاری از تجهیزات دچار افزایش دما و افت عملکرد می شوند. در این بخش، پمپ جابجایی غیر مثبت وظیفه انتقال مداوم آب و حفظ تعادل حرارتی را بر عهده دارد. تجهیزات فولادی مانند کوره ها، مبدل ها و برخی ماشین آلات فرایندی در زمان فعالیت حرارت زیادی تولید می کنند و اگر این گرما به موقع دفع نشود، احتمال آسیب به قطعات و توقف تولید افزایش پیدا می کند. به همین دلیل استفاده از پمپ غیر جابجایی مثبت در مدارهای خنک کاری به یک ضرورت تبدیل شده است.

پمپ های جابجایی منفی در سیستم های خنک کاری به دلیل توان انتقال حجم زیاد آب و عملکرد مداوم، انتخابی رایج محسوب می شوند. این تجهیزات آب را میان بخش های مختلف گردش می دهند و موجب کاهش دمای تجهیزات می شوند. پمپ سانتریفیوژ و در برخی شرایط پمپ جریان مختلط، از پرکاربردترین مدل ها در این حوزه هستند. طراحی صحیح مسیر گردش آب و انتخاب ظرفیت مناسب پمپ اهمیت زیادی دارد؛ زیرا افت دبی می تواند عملکرد خنک کاری را مختل کند. استفاده اصولی از این تجهیزات باعث افزایش عمر ماشین آلات، کاهش استهلاک و پایداری بیشتر خطوط فولادی خواهد شد.

انتقال آب صنعتی و فرایندی

انتقال آب صنعتی و فرایندی از دیگر کاربردهای مهم پمپ جابجایی غیر مثبت در صنایع فولاد است. کارخانه های فولادی برای تولید و پشتیبانی فرایندها به حجم زیادی آب نیاز دارند و این آب باید به صورت مداوم میان مخازن، واحدهای تولیدی و خطوط فرایندی جابه جا شود. پمپ جابجایی منفی به دلیل توان جابه جایی جریان زیاد، برای این وظیفه بسیار مناسب است. در بسیاری از واحدهای فولادی، انتقال آب خام، آب تصفیه شده و آب فرایندی توسط این گروه از پمپ ها انجام می شود.

پمپ های غیر مثبت به دلیل ساختار ساده و قابلیت کارکرد مداوم، هزینه بهره برداری مناسبی دارند و می توانند برای مدت طولانی در مدار باقی بمانند. در انتخاب این تجهیزات عواملی مانند فاصله انتقال، ارتفاع پمپاژ و ظرفیت مورد نیاز باید بررسی شود. پمپ سانتریفیوژ معمولا در این بخش بیشترین استفاده را دارد، اما در برخی شبکه ها از مدل های جریان محوری یا مختلط نیز استفاده می شود. انتقال پایدار آب صنعتی باعث می شود فرایند تولید بدون وقفه ادامه پیدا کند و خطر اختلال در خطوط فولادی کاهش یابد.

استفاده در برج های خنک کننده

برج های خنک کننده بخش مهمی از زیرساخت صنایع فولاد هستند و وظیفه اصلی آنها کاهش دمای آب گردش یافته در سیستم است. در این تجهیزات، پمپ جابجایی غیر مثبت نقش انتقال آب میان برج و مدار خنک کاری را بر عهده دارد. آب گرم شده پس از جذب حرارت تجهیزات وارد برج می شود، دمای آن کاهش می یابد و دوباره به چرخه باز می گردد. بدون وجود پمپ مناسب، این گردش پیوسته امکان پذیر نخواهد بود و راندمان خنک کاری افت می کند.

پمپ های جابجایی منفی به دلیل توان تامین دبی بالا، برای برج های خنک کننده انتخاب مناسبی هستند. عملکرد پایدار این تجهیزات کمک می کند جریان آب در تمام ساعات کاری ثابت باقی بماند و سیستم خنک کاری دچار نوسان نشود. انتخاب ظرفیت صحیح و توجه به شرایط شبکه اهمیت زیادی دارد، زیرا افت فشار یا انتخاب اشتباه می تواند باعث افزایش مصرف انرژی و کاهش راندمان شود. استفاده درست از پمپ غیر جابجایی مثبت در برج های خنک کننده علاوه بر حفظ کیفیت عملکرد، عمر تجهیزات و پایداری تولید فولاد را نیز افزایش می دهد.

مزایا و معایب پمپ جابجایی غیر مثبت

پمپ جابجایی غیر مثبت به دلیل ساختار خاص خود دارای مزایا و محدودیت هایی است که باید پیش از انتخاب مورد توجه قرار گیرد. مهم ترین مزیت این تجهیزات توان انتقال حجم زیاد سیال و امکان کارکرد مداوم است. پمپ جابجایی منفی معمولا ساختار ساده تری نسبت به برخی سیستم های پیچیده دارد و همین موضوع هزینه نگهداری و تعمیرات را کاهش می دهد. راندمان مناسب در انتقال آب و سیالات رقیق، ابعاد متنوع و قابلیت استفاده در شبکه های بزرگ صنعتی نیز از دیگر نقاط قوت این گروه محسوب می شود. به همین دلیل در صنایع فولاد، نیروگاه ها و سیستم های آب رسانی کاربرد گسترده دارند.

در کنار مزایا، محدودیت هایی نیز وجود دارد که باید در طراحی سیستم در نظر گرفته شود. پمپ های جابجایی منفی برای سیالات غلیظ یا فرایندهایی که فشار بسیار بالا نیاز دارند مناسب نیستند و عملکرد آنها به شرایط شبکه وابسته است. افت فشار یا تغییر در مسیر انتقال می تواند دبی خروجی را تحت تاثیر قرار دهد و راندمان را کاهش دهد. همچنین ورود هوا یا طراحی نامناسب مدار ممکن است موجب ایجاد اختلال در عملکرد شود. بنابراین انتخاب صحیح ظرفیت، نوع پمپ و شرایط بهره برداری اهمیت زیادی دارد. زمانی که این عوامل به درستی مدیریت شوند، پمپ جابجایی غیر مثبت می تواند گزینه ای اقتصادی و قابل اعتماد برای صنایع فولاد باشد.

پمپ جابجایی غیر مثبت یکی از تجهیزات مهم انتقال سیال در صنایع مختلف به ویژه فولاد است که با ایجاد سرعت و جریان در مایع، امکان جابه جایی حجم بالای آب و سیالات رقیق را فراهم می کند. این گروه که با نام پمپ جابجایی منفی یا پمپ غیر جابجایی مثبت نیز شناخته می شود، شامل مدل هایی مانند سانتریفیوژ، جریان محوری و جریان مختلط است. هر کدام از این پمپ ها متناسب با شرایط شبکه، دبی و فشار مورد نیاز انتخاب می شوند. در صنایع فولاد، کاربرد این تجهیزات بیشتر در سیستم های خنک کاری، انتقال آب صنعتی و برج های خنک کننده دیده می شود. انتخاب صحیح پمپ، طراحی مناسب مسیر انتقال و توجه به شرایط بهره برداری می تواند راندمان تولید را افزایش دهد و هزینه های نگهداری را کاهش دهد. به همین دلیل پمپ های جابجایی منفی به عنوان بخشی مهم از زیرساخت فرایندهای فولادی شناخته می شوند.
