اتو لوله کشی چیست و چه کاربردی دارد؟ معرفی انواع اتو لوله
دسترسی سریع به محتوای این مطلب
اتو لوله یکی از تجهیزات پرکاربرد در اجرای سیستم های لوله کشی پلیمری است که برای گرم کردن کنترل شده سطح لوله و اتصال آن به اتصالات مربوطه استفاده می شود. این دستگاه با انتقال حرارت به بخش مشخصی از لوله و اتصال، شرایط لازم برای جوش حرارتی و ایجاد یک اتصال یکپارچه را فراهم می کند. کیفیت این اتصال علاوه بر مشخصات لوله، به دمای دستگاه، زمان گرم شدن، قالب مناسب و مهارت مجری بستگی دارد. در پروژه های ساختمانی که تغییرات قیمت آهن می تواند هزینه تجهیزات و تاسیسات را تحت تاثیر قرار دهد، انتخاب صحیح ابزارهای اجرایی نیز برای کنترل هزینه و افزایش کیفیت نهایی اهمیت دارد.
اتو لوله کشی بیشتر در نصب لوله های پلیمری قابل جوش حرارتی مورد استفاده قرار می گیرد و در پروژه های آب رسانی، تاسیسات ساختمان، موتورخانه و برخی شبکه های صنعتی کاربرد دارد. انتخاب دستگاه باید متناسب با قطر لوله، توان المنت، کیفیت ترموستات و مدت زمان استفاده مداوم انجام شود. همان طور که بررسی قیمت لوله قبل از خرید مصالح اهمیت دارد، انتخاب اتوی استاندارد نیز مستقیما بر دوام اتصال و کاهش احتمال نشتی تاثیر می گذارد. در ادامه انواع اتو لوله، اجزای دستگاه، موارد استفاده، روش صحیح کار، مزایا، معایب و نکات مهم هنگام خرید آن را به صورت تخصصی بررسی می کنیم.

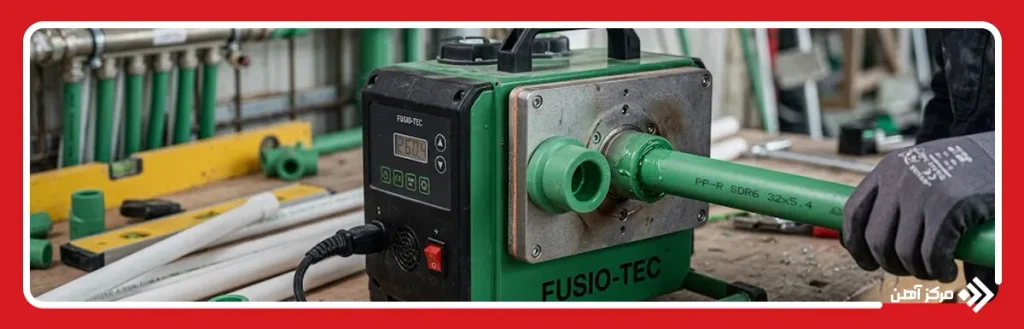

اتو لوله چیست؟
اتو لوله دستگاهی الکتریکی برای انجام جوش حرارتی یا Socket Fusion بین لوله و اتصال پلیمری است. در این روش، قالب های فلزی نصب شده روی صفحه گرم کننده، سطح بیرونی لوله و سطح داخلی اتصال را تا دمای مشخصی گرم می کنند. سپس لوله و اتصال بدون چرخاندن داخل یکدیگر قرار می گیرند تا پس از سرد شدن، اتصال مکانیکی و مولکولی نسبتا یکپارچه ای تشکیل شود. این روش در اجرای لوله تک لایه از جنس پلی پروپیلن، به ویژه سیستم های PP-R، بسیار متداول است و در صورت اجرای صحیح می تواند اتصالی مقاوم در برابر فشار و دمای کاری سیستم ایجاد کند.
عملکرد دستگاه در ظاهر ساده است، اما کیفیت اتصال به کنترل دقیق چند پارامتر وابسته است. قطر قالب، دمای صفحه، زمان تماس لوله با لقمه، عمق ورود لوله و مدت زمان خنک شدن باید متناسب با دستورالعمل تولید کننده انتخاب شوند. اتو در کنار قیچی برش، متر، تراز، کالیبراتور و سایر ابزار لوله کشی یکی از تجهیزات اصلی نصاب محسوب می شود. استفاده از قالب نامناسب، گرم کردن بیش از حد یا وارد کردن لوله با زاویه اشتباه می تواند سطح مقطع داخلی را کاهش دهد یا باعث ایجاد اتصال ضعیف شود.
اجزای اصلی اتو لوله
ساختار یک دستگاه اتو لوله کشی معمولا از چند بخش اصلی تشکیل شده است که هر یک در کیفیت و ایمنی جوش نقش مشخصی دارند. مهم ترین بخش، صفحه یا راکت حرارتی است که گرمای تولید شده توسط المنت ها را به قالب های جوش منتقل می کند. روی این صفحه سوراخ هایی برای نصب لقمه یا قالب در قطرهای مختلف وجود دارد. قالب ها معمولا به صورت جفت شامل بخش نری و مادگی هستند تا هم سطح بیرونی لوله و هم سطح داخلی اتصال را به طور همزمان گرم کنند.
اجزای متداول اتو لوله عبارتند از:
- المنت حرارتی: وظیفه تولید گرمای مورد نیاز برای جوش را بر عهده دارد.
- ترموستات یا کنترل کننده دما: دمای صفحه را در محدوده تعیین شده نگه می دارد.
- صفحه حرارتی: گرما را به لقمه ها انتقال می دهد.
- لقمه یا قالب: براساس قطر لوله انتخاب شده و محل گرم شدن لوله و اتصال است.
- چراغ نشانگر: وضعیت روشن بودن دستگاه یا عملکرد المنت را نشان می دهد.
- دسته عایق: امکان نگهداری ایمن دستگاه را فراهم می کند.
- پایه نگهدارنده: اتو را هنگام کار یا گرم شدن در وضعیت ثابت نگه می دارد. کیفیت هر یک از این اجزا می تواند بر عملکرد دستگاه تاثیر مستقیم داشته باشد.

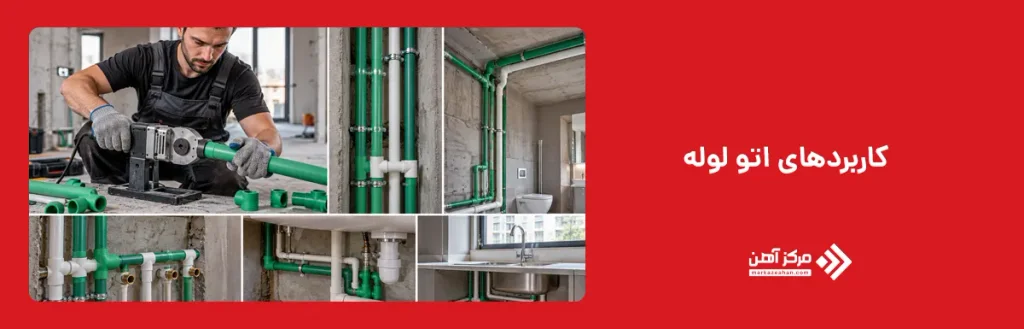

کاربردهای اتو لوله
کاربردهای اتو لوله بیشتر به اجرای اتصالات حرارتی در سیستم های لوله کشی پلیمری مربوط می شود. این دستگاه با گرم کردن همزمان سطح خارجی لوله و سطح داخلی اتصال، شرایط لازم برای ایجاد یک اتصال یکپارچه و آب بند را فراهم می کند. به همین دلیل در پروژه هایی که از لوله های قابل جوش حرارتی، به ویژه PP-R، استفاده می شود، اتو لوله یکی از تجهیزات اصلی اجرا به شمار می رود. کیفیت اتصال ایجاد شده با این دستگاه به عواملی مانند دمای صفحه، مدت زمان حرارت دهی، عمق ورود لوله، کیفیت قالب و مهارت نصاب بستگی دارد.
مهم ترین کاربردهای اتو لوله عبارتند از:
- اجرای شبکه آب سرد و گرم ساختمان: یکی از اصلی ترین کاربردهای اتو لوله، اتصال لوله های پلیمری در سیستم توزیع آب ساختمان است و برای اجرای مسیرهای اصلی و فرعی آب رسانی استفاده می شود.
- اتصال لوله های PP-R: اتو لوله به طور گسترده برای اتصال لوله های پلی پروپیلن PP-R به کار می رود و اتصال آنها معمولا با روش جوش سوکتی حرارتی انجام می شود.
- اجرای رایزرها و انشعابات داخلی: در ساختمان های چند طبقه، از اتو لوله برای اجرای رایزرهای آب و ایجاد انشعاب به سمت آشپزخانه، حمام، سرویس بهداشتی و سایر بخش ها استفاده می شود.
- نصب سیستم های گرمایشی: در سیستم های گرمایشی دارای لوله های پلیمری قابل جوش، اتو لوله برای اتصال مسیر رفت و برگشت آب گرم و انشعابات کاربرد دارد.
- اتصال زانو، سه راهی، بوشن و تبدیل: با استفاده از اتو می توان انواع اتصالات مورد نیاز برای تغییر مسیر، انشعاب گیری یا تغییر قطر لوله را به شکل استاندارد نصب کرد.
- تعمیر و اصلاح شبکه لوله کشی: در صورت خرابی، نشتی یا تغییر مسیر لوله ها، بخش معیوب برش داده شده و قطعه جدید با استفاده از اتو و اتصالات مناسب جایگزین می شود.
- اجرای برخی شبکه های تاسیساتی و صنعتی سبک: در پروژه هایی که فشار، دما و نوع سیال با لوله های پلیمری سازگار باشد، اتو لوله برای اجرای برخی خطوط انتقال نیز کاربرد دارد.

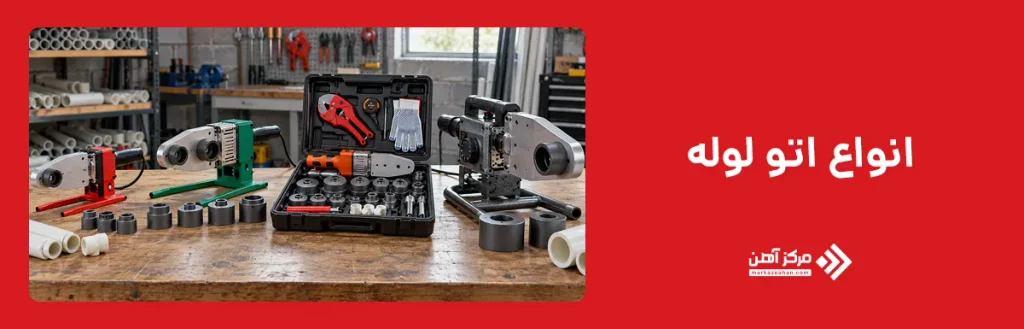

انواع اتو لوله
انواع اتو لوله را می توان براساس تعداد المنت و نحوه کنترل دمای دستگاه دسته بندی کرد. رایج ترین مدل های موجود شامل اتو لوله تک المنت، دو المنت و ترموستات دار هستند. مدل های دو المنت معمولا توان حرارتی بیشتری دارند و برای استفاده مداوم و پروژه های پرتعداد مناسب تر هستند. در مقابل، مدل های تک المنت بیشتر برای کارهای سبک و تعمیرات محدود کاربرد دارند. مدل های ترموستات دار نیز امکان کنترل دقیق تر دمای صفحه را فراهم می کنند. با این حال تعداد المنت به تنهایی مشخص کننده کیفیت دستگاه نیست و عواملی مانند دقت ترموستات، جنس صفحه حرارتی، توان واقعی و کیفیت ساخت نیز اهمیت دارند.
قیمت اتو لوله کشی نیز براساس توان دستگاه، تعداد المنت، کیفیت قالب ها، محدوده قطر قابل پشتیبانی، برند و دقت کنترل دما متفاوت است. برای استفاده محدود خانگی ممکن است یک مدل ساده کافی باشد، اما نصاب حرفه ای باید دستگاهی را انتخاب کند که در استفاده مداوم افت دما نداشته باشد و لقمه های آن نیز حرارت را به صورت یکنواخت منتقل کنند.
| نوع اتو لوله | سیستم گرمایشی | ویژگی اصلی | مناسب برای | نکته مهم |
|---|---|---|---|---|
| اتو لوله تک المنت | یک المنت حرارتی | ساختار ساده و مصرف انرژی کمتر | تعمیرات، کارهای سبک و پروژه های کوچک | در استفاده مداوم ممکن است بازیابی دما کندتر باشد |
| اتو لوله دو المنت | دو المنت حرارتی | توان حرارتی بیشتر و گرم شدن سریع تر | لوله کشی حرفه ای و پروژه های پرتعداد | کیفیت ترموستات و کنترل حرارت نیز باید بررسی شود |
| اتو لوله ترموستات دار | المنت همراه با کنترل دما | امکان تنظیم و ثابت نگه داشتن دمای صفحه | اتصالات دقیق و استفاده حرفه ای | دقت ترموستات نقش مهمی در کیفیت اتصال دارد |
اتو لوله تک المنت
اتو لوله تک المنت دارای یک المنت حرارتی برای گرم کردن صفحه دستگاه است و معمولا ساختار ساده تری نسبت به مدل های دو المنت دارد. این نوع برای کارهای سبک، تعمیرات محدود و پروژه های کوچک مناسب است و در صورت برخورداری از توان کافی و ترموستات دقیق، می تواند اتصال استانداردی ایجاد کند. وزن کمتر و مصرف برق پایین تر از مزایای این مدل است. با این حال در استفاده مداوم یا هنگام نصب چند لقمه، ممکن است بازیابی دمای صفحه نسبت به مدل های قدرتمندتر زمان بیشتری نیاز داشته باشد.
اتو لوله دو المنت
اتو لوله دو المنت به دو المنت حرارتی مجهز است که در برخی مدل ها به صورت مستقل و در برخی دیگر به صورت همزمان کار می کنند. این ساختار باعث می شود دستگاه توان حرارتی بیشتری داشته باشد و در استفاده مداوم، دمای صفحه را سریع تر بازیابی کند. به همین دلیل مدل های دو المنت برای نصابان حرفه ای و پروژه هایی با تعداد اتصال بالا مناسب تر هستند. البته کیفیت عملکرد دستگاه فقط به تعداد المنت وابسته نیست و دقت ترموستات، کیفیت صفحه حرارتی و توان واقعی دستگاه نیز اهمیت زیادی دارند.
اتو لوله ترموستات دار
اتو لوله ترموستات دار امکان کنترل و تنظیم دمای صفحه حرارتی را فراهم می کند و به همین دلیل برای اجرای دقیق تر اتصالات گزینه مناسبی است. ترموستات کمک می کند دمای دستگاه در محدوده تعیین شده باقی بماند و از افزایش بیش از حد یا افت شدید حرارت جلوگیری شود. این موضوع اهمیت زیادی دارد، زیرا حرارت زیاد می تواند باعث تغییر شکل لوله و کاهش سطح مقطع شود و حرارت کم نیز احتمال ایجاد اتصال ضعیف را افزایش می دهد. برای کار حرفه ای، بهتر است مدلی انتخاب شود که ترموستات دقیق و پایداری حرارتی مناسبی داشته باشد.

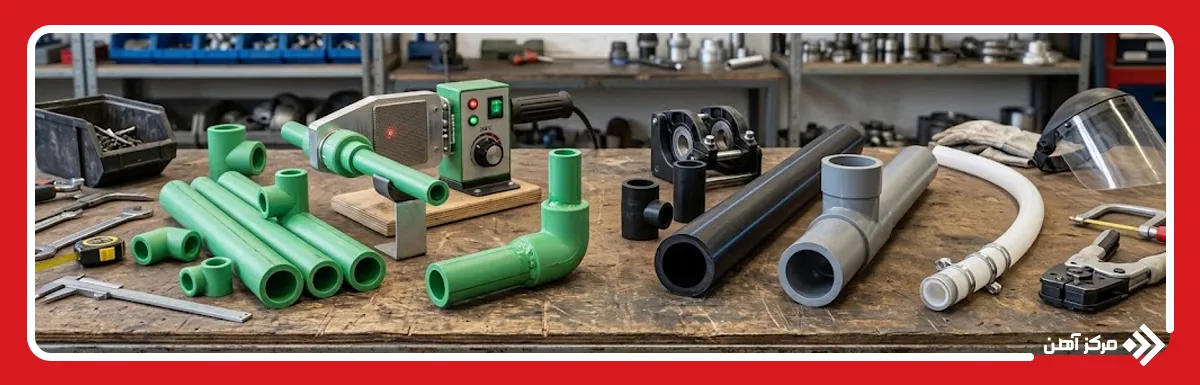

اتو لوله برای چه لوله هایی استفاده می شود؟
اتو لوله بیشتر برای لوله های پلیمری قابل اتصال به روش جوش سوکتی حرارتی استفاده می شود. رایج ترین نمونه، لوله های پلی پروپیلن PP-R هستند که در تاسیسات آب سرد و گرم ساختمان کاربرد گسترده ای دارند. برخی لوله ها و اتصالات پلیمری دیگر نیز ممکن است با روش های حرارتی مشابه متصل شوند، اما دما، زمان گرم شدن، نوع لقمه و شرایط اتصال باید براساس جنس لوله و دستورالعمل تولید کننده انتخاب شود. بنابراین نمی توان از اتوی لوله معمولی برای همه انواع لوله های پلاستیکی استفاده کرد.
عبارت اتو لوله پلی اتیلن نیز در بازار استفاده می شود و برای برخی اتصالات سوکتی پلی اتیلن کاربرد دارد. با این حال، در شبکه های آب و گاز و مخصوصا در سایزهای بالاتر، لوله های پلی اتیلن معمولا با دستگاه های تخصصی جوش لب به لب یا الکتروفیوژن متصل می شوند. به همین دلیل پیش از انتخاب دستگاه باید جنس لوله، قطر، روش اتصال استاندارد و توصیه سازنده بررسی شود.
روش استفاده از اتو لوله چگونه است؟
نحوه کار با اتو لوله کشی باید براساس دستورالعمل سازنده لوله و دستگاه انجام شود، اما روند کلی شامل آماده سازی، گرم کردن و اتصال قطعات است. ابتدا لوله باید کاملا عمود بر محور خود و با قیچی مناسب برش داده شود. سپس سطح لوله و اتصال از هرگونه آلودگی، رطوبت و چربی پاک می شود. قالب متناسب با قطر لوله روی صفحه نصب شده و دستگاه تا رسیدن به دمای تعیین شده گرم می شود.
مراحل کلی کار عبارتند از:
- انتخاب لقمه متناسب با قطر لوله
- نصب و محکم کردن قالب روی صفحه
- تنظیم دمای دستگاه
- برش صاف و دقیق لوله
- مشخص کردن عمق ورود لوله در اتصال
- قرار دادن همزمان لوله و اتصال در قالب
- خارج کردن قطعات پس از زمان تعیین شده
- اتصال مستقیم قطعات بدون چرخش
- ثابت نگه داشتن اتصال تا پایان زمان اولیه خنک شدن
برای PP-R دمای صفحه در بسیاری از سیستم ها حدود 260 درجه سانتی گراد است، اما زمان گرم کردن و شرایط دقیق باید از جدول فنی سازنده همان محصول استخراج شود.
مزایا و معایب استفاده از اتو لوله
استفاده از اتو لوله باعث افزایش سرعت اجرای اتصالات در سیستم های لوله کشی پلیمری می شود و در صورت رعایت اصول فنی، اتصال یکپارچه و آب بندی مناسبی ایجاد می کند. در این روش نیازی به استفاده از چسب یا رزوه کاری نیست و تجهیزات مورد نیاز نیز نسبت به بسیاری از روش های اتصال، ساده و قابل حمل هستند. امکان اتصال انواع زانو، سه راهی، بوشن و تبدیل نیز باعث شده اتو لوله برای اجرای مسیرهای مختلف لوله کشی انعطاف پذیری مناسبی داشته باشد. همچنین هزینه اجرای اتصال با این روش معمولا مناسب است و یک دستگاه را می توان برای تعداد زیادی اتصال در پروژه های ساختمانی استفاده کرد.
مهم ترین محدودیت اتو لوله، وابستگی کیفیت اتصال به مهارت نصاب و رعایت دقیق دما و زمان حرارت دهی است. گرم کردن بیش از حد می تواند باعث نرم شدن زیاد لوله و کاهش سطح مقطع داخلی آن شود، در حالی که حرارت ناکافی احتمال ایجاد اتصال ضعیف و نشتی را افزایش می دهد. برای هر قطر لوله نیز باید از قالب متناسب استفاده شود و لقمه های بی کیفیت می توانند سطح لوله را دچار آسیب کنند. همچنین اتو لوله برای تمام لوله های پلیمری مناسب نیست و تنها باید برای لوله هایی استفاده شود که قابلیت اتصال با روش جوش حرارتی را دارند.

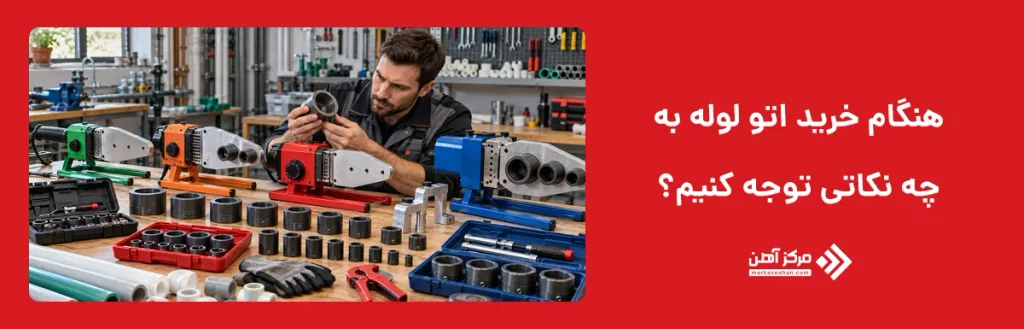

هنگام خرید اتو لوله به چه نکاتی توجه کنیم؟
برای خرید اتو لوله نباید تنها توان درج شده روی بدنه یا تعداد تجهیزات داخل کیف را ملاک قرار داد. یکی از مهم ترین مشخصات، پایداری حرارتی دستگاه است. صفحه باید پس از هر اتصال بتواند دمای تنظیم شده را در مدت مناسبی بازیابی کند و ترموستات نیز از نوسان شدید دما جلوگیری کند. توان بیش از حد در صورتی که قابل کنترل نباشد، لزوما مزیت محسوب نمی شود.
موارد مهم هنگام انتخاب عبارتند از:
- توان واقعی المنت و سرعت گرم شدن
- تک المنت یا دو المنت بودن دستگاه
- دقت ترموستات
- کیفیت صفحه حرارتی
- جنس و پوشش قالب ها
- سایز لقمه های همراه دستگاه
- امکان نصب همزمان چند قالب
- کیفیت کابل، کلید و دسته عایق
- وجود پایه مستحکم
- تامین قالب و قطعات یدکی
- خدمات پس از فروش
- وزن و ارگونومی دستگاه
برای مصارف محدود، یک دستگاه میان رده با قالب های استاندارد کافی است. در مقابل، برای نصاب حرفه ای دوام المنت، پایداری دما و کیفیت قالب نسبت به قیمت اولیه اهمیت بیشتری دارد.
اتو لوله یکی از ابزارهای اصلی در اجرای لوله کشی پلیمری است و برای ایجاد اتصال حرارتی میان لوله و اتصالاتی مانند زانو، سه راهی، بوشن و تبدیل استفاده می شود. این دستگاه در مدل های تک المنت، دو المنت و مجموعه های مجهز به متعلقات مختلف عرضه می شود و انتخاب نوع مناسب آن به حجم کار، قطر لوله و شرایط پروژه بستگی دارد. کیفیت اتصال نهایی نیز به عواملی مانند دمای مناسب، زمان حرارت دهی، انتخاب قالب صحیح و مهارت نصاب وابسته است. استفاده اصولی از اتو لوله در سیستم های سازگار مانند لوله های PP-R می تواند اتصالی مقاوم، آب بند و بادوام ایجاد کند. در مقابل، انتخاب دستگاه نامناسب یا اجرای نادرست ممکن است باعث کاهش قطر داخلی، ضعف اتصال یا نشتی شود. بنابراین هنگام خرید و استفاده از اتو لوله باید علاوه بر قیمت، به توان دستگاه، کیفیت المنت، دقت ترموستات و کیفیت قالب ها نیز توجه شود.
سوالات متداول
اتو لوله کشی بیشتر برای لوله های ترموپلاستیکی قابل جوش سوکتی مانند PP-R استفاده می شود. برای سایر لوله ها باید روش اتصال توصیه شده توسط تولید کننده بررسی شود.
مدل تک المنت دارای یک منبع حرارتی است، در حالی که مدل دو المنت از دو المنت مجزا استفاده می کند. مدل دو المنت معمولا برای استفاده مداوم و حجم کاری بالاتر مناسب تر است.
برای بسیاری از لوله های PP-R دمای صفحه حدود 260 درجه سانتی گراد در نظر گرفته می شود. با این حال مقدار دقیق باید براساس مشخصات لوله و دستورالعمل تولید کننده تعیین شود.
برای کار ساختمانی معمول، دستگاهی با ترموستات دقیق، توان مناسب و قالب های 20، 25 و 32 میلی متر انتخاب کاربردی است. برای کار حرفه ای و مداوم، مدل دو المنت با کیفیت مناسب ترجیح داده می شود.
قطر قالب باید دقیقا با قطر خارجی لوله و اتصال مورد استفاده مطابقت داشته باشد. کیفیت پوشش قالب و انتقال یکنواخت حرارت نیز در انتخاب آن اهمیت زیادی دارد.
بله. حرارت بیش از حد، زمان نامناسب یا ورود نادرست لوله به اتصال می تواند ساختار اتصال را تضعیف کرده و احتمال گرفتگی، نشتی یا خرابی زودهنگام شبکه را افزایش دهد.
