بهترین روش لوله کشی شوفاژ در ساختمان چیست؟
دسترسی سریع به محتوای این مطلب
لوله کشی شوفاژ یکی از بخش های مهم تاسیسات گرمایشی ساختمان است و کیفیت اجرای آن به طور مستقیم روی عملکرد رادیاتورها، مصرف انرژی، عمر تجهیزات و آسایش ساکنان تاثیر می گذارد. اگر سیستم لوله کشی شوفاژ به درستی طراحی و اجرا نشود، حتی بهترین پکیج یا موتورخانه هم نمی تواند گرمای یکنواخت و مطلوبی در فضا ایجاد کند. به همین دلیل، شناخت انواع لوله کشی شوفاژ، انتخاب مسیر مناسب، انتخاب لوله استاندارد و اجرای اصولی اتصالات اهمیت زیادی دارد.
در ساختمان های مسکونی، اداری و تجاری، انتخاب روش اجرا باید بر اساس متراژ، تعداد واحدها، نوع منبع گرمایشی، محل قرارگیری رادیاتورها، شرایط کف و دیوار، بودجه پروژه و حتی قیمت آهن و سایر مصالح ساختمانی انجام شود. در این مقاله بررسی می کنیم که بهترین روش لوله کشی شوفاژ در ساختمان چیست، هر روش چه مزایا و محدودیت هایی دارد، بهترین لوله برای لوله کشی شوفاژ کدام است و هزینه لوله کشی شوفاژ بر چه اساسی تعیین می شود؛ بنابراین اگر قصد اجرای سیستم گرمایشی جدید یا بازسازی تاسیسات قدیمی را دارید، ادامه مقاله می تواند دید دقیق تری به شما بدهد.

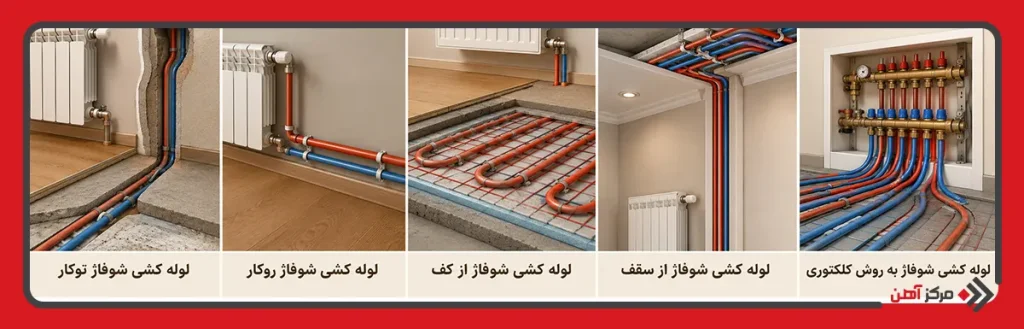

انواع لوله کشی شوفاژ در ساختمان
قبل از انتخاب روش اجرا، باید بدانیم لوله شوفاژی چیست و چه نقشی در سیستم گرمایش ساختمان دارد. لوله شوفاژی در واقع مسیر انتقال آب گرم از پکیج یا موتورخانه به رادیاتورها و مسیر برگشت آب سردتر از رادیاتورها به منبع گرمایشی است. این لوله ها باید در برابر فشار، دمای بالا، انبساط حرارتی، خوردگی و ضربه مقاوم باشند؛ زیرا کوچک ترین ضعف در مسیر رفت و برگشت می تواند باعث افت راندمان، نشتی، سرد ماندن بعضی رادیاتورها یا افزایش مصرف انرژی شود.
انواع لوله کشی شوفاژ معمولا بر اساس محل عبور لوله ها، نوع توزیع آب گرم و شیوه اتصال رادیاتورها دسته بندی می شوند. در بعضی ساختمان ها لوله ها داخل دیوار یا کف پنهان می شوند، در بعضی پروژه ها به صورت روکار اجرا می شوند و در پروژه های جدیدتر، استفاده از کلکتور برای کنترل بهتر مسیرها رایج شده است. هر کدام از این روش ها مزیت ها و محدودیت های خاص خود را دارند و نمی توان یک نسخه ثابت را برای همه ساختمان ها بهترین دانست.
برای انتخاب درست، باید به شرایط معماری، امکان تخریب، دسترسی به رایزرها، محل نصب پکیج یا موتورخانه، تعداد رادیاتورها، نوع کف سازی و نیازهای تعمیر و نگهداری توجه کرد. مثلا در یک ساختمان نوساز، لوله کشی شوفاژ از کف یا روش کلکتوری ممکن است انتخاب مناسبی باشد؛ اما در یک واحد قدیمی که امکان تخریب کف وجود ندارد، لوله کشی شوفاژ روکار منطقی تر خواهد بود. در ادامه، مهم ترین روش های اجرای سیستم لوله کشی شوفاژ را بررسی می کنیم.
لوله کشی شوفاژ توکار
لوله کشی شوفاژ توکار یکی از رایج ترین روش ها در ساختمان های نوساز و بازسازی های اساسی است. در این روش، لوله های رفت و برگشت شوفاژ داخل کف، دیوار یا مسیرهای پنهان قرار می گیرند و بعد از پایان نازک کاری، چیزی از مسیر لوله ها دیده نمی شود. مهم ترین مزیت این روش، زیبایی ظاهری و هماهنگی بهتر با معماری داخلی است. وقتی لوله ها در معرض دید نباشند، طراحی دکوراسیون ساده تر می شود و فضا ظاهر مرتب تری پیدا می کند.
در اجرای این روش، کیفیت لوله، نوع اتصالات، عایق کاری و تست فشار اهمیت بسیار زیادی دارد. چون بعد از پوشاندن لوله ها، دسترسی به مسیرها سخت تر می شود و در صورت نشتی، ممکن است نیاز به تخریب کف یا دیوار باشد. به همین دلیل، انتخاب لوله استاندارد و توجه به قیمت لوله نباید فقط بر اساس ارزان بودن انجام شود؛ زیرا استفاده از لوله نامناسب می تواند هزینه های سنگین تری در آینده ایجاد کند. در لوله کشی شوفاژ توکار، معمولا قبل از اجرای کف سازی نهایی، مسیرها تست می شوند تا از نبود نشتی و افت فشار اطمینان حاصل شود.
لوله کشی شوفاژ توکار زمانی بهترین انتخاب است که پروژه هنوز در مرحله ساخت یا بازسازی کامل قرار دارد. اگر کف و دیوارها آماده تخریب و اجرای مجدد باشند، این روش می تواند نتیجه ای تمیز، ماندگار و حرفه ای ایجاد کند. البته برای اجرای صحیح، باید فاصله لوله ها از مسیرهای برق، آب سرد و گرم مصرفی، فاضلاب و سایر تاسیسات رعایت شود تا در آینده تداخل یا آسیب ایجاد نشود.
لوله کشی شوفاژ روکار
لوله کشی شوفاژ روکار بیشتر در ساختمان هایی استفاده می شود که امکان تخریب کف و دیوار وجود ندارد یا مالک می خواهد سیستم گرمایشی در زمان کوتاه تری اجرا یا اصلاح شود. در این روش، لوله ها روی دیوار، کنار قرنیز، نزدیک سقف یا در مسیرهای قابل مشاهده نصب می شوند. مهم ترین مزیت آن، دسترسی آسان برای تعمیر، تعویض یا اصلاح مسیر است. اگر نشتی اتفاق بیفتد، محل مشکل سریع تر پیدا می شود و نیازی به تخریب گسترده نیست.
لوله کشی روکار شوفاژ از نظر اجرایی ساده تر از روش توکار است، اما باید با دقت و ظرافت انجام شود تا ظاهر فضا بیش از حد تحت تاثیر قرار نگیرد. استفاده از بست مناسب، مسیرهای منظم، پوشش های دکوراتیو و انتخاب محل مناسب برای عبور لوله ها می تواند ظاهر نهایی کار را بهتر کند. این روش در بازسازی واحدهای قدیمی، اضافه کردن رادیاتور جدید، تغییر محل رادیاتورها یا اصلاح سیستم لوله کشی فرسوده کاربرد زیادی دارد.
در ساختمان هایی که از موتورخانه استفاده می کنند، هماهنگی لوله کشی شوفاژ روکار با اجزای تاسیسات موتورخانه ساختمان اهمیت دارد. اگر فشار پمپ، ظرفیت دیگ، محل رایزرها و نحوه توزیع آب گرم درست بررسی نشود، ممکن است بعضی رادیاتورها دیرتر گرم شوند یا تعادل حرارتی ساختمان به هم بخورد. بنابراین حتی در روش روکار که ساده تر به نظر می رسد، طراحی مسیر و محاسبه ظرفیت سیستم نباید نادیده گرفته شود.
لوله کشی شوفاژ از کف
لوله کشی شوفاژ از کف یکی از روش های پرکاربرد در ساختمان های نوساز است. در این روش، لوله های رفت و برگشت از کف عبور می کنند و معمولا قبل از اجرای کف سازی نهایی در جای خود ثابت می شوند. این روش به دلیل نظم اجرایی، امکان کوتاه تر شدن مسیرها و پنهان شدن کامل لوله ها، در بسیاری از پروژه ها مورد توجه قرار می گیرد. وقتی مسیرها از کف عبور می کنند، دسترسی به رادیاتورها ساده تر می شود و می توان برای هر رادیاتور مسیر رفت و برگشت مشخصی در نظر گرفت.
در لوله کشی ساختمان، عبور تاسیسات از کف باید با دقت زیادی انجام شود؛ زیرا کف محل عبور لوله های آب، برق، فاضلاب، گرمایش و گاهی سیستم های دیگر است. اگر مسیرها بدون نقشه و بدون هماهنگی اجرا شوند، احتمال تداخل، شکستگی، سوراخ شدن لوله هنگام نصب کف پوش یا ایجاد مشکل در آینده بیشتر می شود. به همین دلیل، در لوله کشی شوفاژ از کف باید محل دقیق رادیاتورها، مسیر عبور لوله ها و نقاط اتصال از قبل مشخص شود.
مزیت مهم این روش، ظاهر بسیار تمیز و امکان اجرای سیستم گرمایشی منظم است. با این حال، چون لوله ها زیر کف قرار می گیرند، تست فشار قبل از پوشاندن مسیرها کاملا ضروری است. همچنین باید از لوله مناسب و عایق کاری صحیح استفاده شود تا اتلاف حرارت کاهش پیدا کند و عمر سیستم افزایش یابد. لوله کشی شوفاژ از کف برای ساختمان هایی مناسب است که هنوز کف سازی نهایی انجام نشده یا امکان بازسازی اساسی وجود دارد.
لوله کشی شوفاژ از سقف
لوله کشی شوفاژ از سقف در شرایطی استفاده می شود که عبور لوله ها از کف امکان پذیر نیست یا پروژه به گونه ای طراحی شده که مسیرهای تاسیساتی در سقف کاذب قرار می گیرند. این روش در برخی ساختمان های اداری، تجاری، واحدهای بازسازی شده یا فضاهایی که کف محدودیت اجرایی دارد، کاربرد دارد. در این حالت، لوله ها از مسیر سقف عبور می کنند و سپس با انشعاب مناسب به رادیاتورها می رسند.
مزیت اصلی لوله کشی شوفاژ از سقف، امکان دسترسی بهتر در صورت وجود سقف کاذب بازشو و کاهش نیاز به تخریب کف است. در پروژه هایی که کف سنگ، سرامیک یا پوشش گران قیمت دارد، این روش می تواند از تخریب های پرهزینه جلوگیری کند. البته باید توجه داشت که عبور آب گرم از سقف نیازمند عایق کاری مناسب است؛ زیرا در صورت ضعف عایق، بخشی از حرارت در مسیر تلف می شود و بازدهی سیستم کاهش می یابد.
از طرف دیگر، این روش باید با دقت طراحی شود تا مشکل هواگیری، افت فشار و توزیع نامناسب آب گرم ایجاد نشود. در لوله کشی شوفاژ از سقف، توجه به شیب مناسب، محل نصب شیر هواگیری، مسیر برگشت و قدرت پمپ اهمیت زیادی دارد. اگر طراحی درست نباشد، ممکن است هوا در نقاط بالایی جمع شود و بخشی از رادیاتورها به خوبی گرم نشوند. بنابراین این روش بیشتر برای پروژه هایی توصیه می شود که توسط تیم تاسیساتی حرفه ای و بر اساس نقشه اجرا شوند.
لوله کشی شوفاژ به روش کلکتوری
لوله کشی شوفاژ به روش کلکتوری یکی از روش های مدرن و دقیق در اجرای سیستم گرمایشی ساختمان است. در این روش، یک یا چند کلکتور به عنوان مرکز توزیع آب گرم نصب می شود و از کلکتور برای هر رادیاتور یا هر بخش از ساختمان مسیر جداگانه رفت و برگشت در نظر گرفته می شود. این روش باعث می شود کنترل جریان آب در هر مسیر ساده تر شود و در صورت نیاز بتوان یک رادیاتور را بدون قطع کل سیستم تعمیر یا تنظیم کرد.
مزیت مهم روش کلکتوری، کاهش افت فشار، کنترل بهتر دمای فضاها و عیب یابی آسان تر است. در سیستم های سنتی، اگر چند رادیاتور در یک مسیر پشت سر هم قرار بگیرند، ممکن است رادیاتورهای انتهایی گرمای کمتری دریافت کنند. اما در لوله کشی شوفاژ به روش کلکتوری، هر مسیر تا حد زیادی مستقل است و توزیع آب گرم یکنواخت تر انجام می شود. این ویژگی در واحدهای بزرگ، ساختمان های لوکس و پروژه هایی که کنترل دما اهمیت بالایی دارد، بسیار ارزشمند است.
البته هزینه اولیه این روش معمولا بیشتر از اجرای ساده و بدون کلکتور است؛ زیرا به متراژ لوله بیشتر، کلکتور، جعبه کلکتور، شیرهای تنظیم و اجرای دقیق تر نیاز دارد. با این حال، در بسیاری از پروژه ها این هزینه در برابر کیفیت بهتر، تعمیرپذیری بالاتر و کاهش مشکلات آینده قابل توجیه است. اگر هدف، اجرای یک سیستم اصولی، منظم و قابل کنترل باشد، روش کلکتوری یکی از بهترین گزینه ها برای لوله کشی شوفاژ محسوب می شود.
| نوع لوله کشی شوفاژ | محل عبور لوله ها | مزیت اصلی | محدودیت اصلی | مناسب برای |
|---|---|---|---|---|
| لوله کشی شوفاژ توکار | داخل کف، دیوار یا مسیرهای پنهان | ظاهر تمیز و بدون لوله قابل مشاهده | تعمیر سخت تر در صورت نشتی | ساختمان نوساز و بازسازی کامل |
| لوله کشی شوفاژ روکار | روی دیوار یا کنار کف | دسترسی آسان برای تعمیر | ظاهر کمتر هماهنگ با دکوراسیون | ساختمان قدیمی و تعمیرات سریع |
| لوله کشی شوفاژ از کف | زیر کف سازی | مسیر کوتاه و اجرای منظم | نیاز به اجرای دقیق قبل از کف سازی | پروژه های نوساز |
| لوله کشی شوفاژ از سقف | زیر سقف کاذب یا مسیر سقفی | مناسب در محدودیت کف | نیاز به عایق کاری و طراحی دقیق | پروژه های خاص و تجاری |
| لوله کشی شوفاژ به روش کلکتوری | از کلکتور به هر رادیاتور | کنترل بهتر و افت فشار کمتر | هزینه اولیه بالاتر | ساختمان های نوساز و واحدهای مدرن |
این جدول نشان می دهد که تفاوت روش ها فقط در محل عبور لوله نیست، بلکه روی هزینه اجرا، دسترسی برای تعمیر، زیبایی فضا، سرعت نصب و کیفیت توزیع گرما نیز تاثیر دارد. به همین دلیل، قبل از اجرای کار بهتر است نقشه لوله کشی شوفاژ مشخص باشد و مجری فقط بر اساس تجربه یا حدس مسیرها را انتخاب نکند.
بهترین روش لوله کشی شوفاژ کدام است؟
بهترین روش لوله کشی شوفاژ به شرایط پروژه بستگی دارد، اما در ساختمان های نوساز و پروژه هایی که امکان اجرای کامل تاسیسات از ابتدا وجود دارد، لوله کشی شوفاژ از کف به روش کلکتوری معمولا انتخاب کامل تری محسوب می شود. دلیل آن این است که مسیرها منظم تر طراحی می شوند، هر رادیاتور مسیر مستقل دارد، کنترل جریان آب بهتر انجام می شود و در صورت بروز مشکل، امکان قطع و بررسی یک بخش بدون اختلال در کل سیستم وجود دارد. این روش از نظر عملکرد گرمایشی، تعادل دما و مدیریت تعمیرات، نسبت به روش های سنتی مزیت بیشتری دارد.
با این حال، برای همه ساختمان ها نمی توان یک پاسخ قطعی داد. اگر ساختمان قدیمی باشد و مالک نخواهد کف یا دیوار را تخریب کند، لوله کشی شوفاژ روکار انتخاب منطقی تری است. اگر محدودیت کف وجود داشته باشد، لوله کشی شوفاژ از سقف می تواند گزینه قابل بررسی باشد. اگر بودجه محدود باشد و سیستم ساده ای مد نظر باشد، لوله کشی شوفاژ بدون کلکتور نیز ممکن است اجرا شود، اما در این حالت باید مسیرها با دقت طراحی شوند تا افت فشار و توزیع نامناسب گرما ایجاد نشود. بنابراین بهترین روش، روشی است که هم با شرایط ساختمان هماهنگ باشد و هم از نظر فنی، تعمیرپذیری و هزینه آینده توجیه داشته باشد.

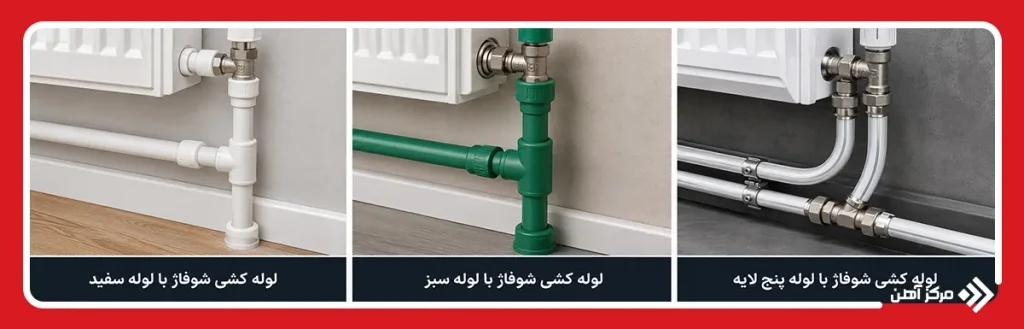

بهترین لوله برای لوله کشی شوفاژ چیست؟
انتخاب بهترین لوله برای لوله کشی شوفاژ یکی از مهم ترین تصمیم ها در اجرای سیستم گرمایشی است. لوله شوفاژ باید بتواند دمای آب گرم، فشار سیستم، انبساط و انقباض، ضربه های احتمالی و شرایط طولانی مدت کارکرد را تحمل کند. در بازار معمولا لوله سفید، لوله سبز و لوله پنج لایه برای این کار مطرح می شوند، اما عملکرد آنها در شرایط مختلف یکسان نیست. انتخاب درست باید بر اساس نوع سیستم گرمایشی، دمای کاری، روش اجرا، بودجه، کیفیت برند و مهارت مجری انجام شود.
لوله کشی شوفاژ با لوله سفید
لوله کشی شوفاژ با لوله سفید در بعضی پروژه ها انجام می شود، اما باید به نوع دقیق لوله و تحمل دمایی آن توجه کرد. لوله های سفید که معمولا از جنس پلی پروپیلن هستند، بیشتر برای آب سرد و گرم مصرفی شناخته می شوند و اگر برای سیستم شوفاژ استفاده شوند، باید از نوع مناسب و مقاوم در برابر دما و فشار باشند. ضعف اصلی برخی لوله های سفید، انبساط طولی بیشتر در برابر حرارت است که در صورت اجرای غیراصولی می تواند باعث تغییر شکل، فشار به اتصالات یا کاهش عمر سیستم شود.
در پروژه هایی که دمای کاری سیستم کنترل شده است و از لوله با کیفیت استفاده می شود، این روش می تواند قابل اجرا باشد؛ اما برای سیستم های گرمایشی پرفشار یا مسیرهای طولانی، باید با احتیاط بیشتری انتخاب شود. عایق کاری، بست گذاری صحیح، رعایت فاصله انبساطی و استفاده از اتصالات استاندارد در این نوع اجرا اهمیت زیادی دارد. اگر هدف اجرای سیستم ماندگار و کم ریسک باشد، باید قبل از انتخاب لوله سفید، مشخصات فنی محصول با نیاز سیستم شوفاژ مقایسه شود.
لوله کشی شوفاژ با لوله سبز
لوله کشی شوفاژ با لوله سبز نیز مانند لوله سفید، به جنس و کیفیت لوله بستگی دارد. لوله سبز در بازار معمولا به لوله های پلی پروپیلن گفته می شود و برای انتقال آب گرم و سرد کاربرد دارد. بعضی مجریان از این لوله ها در سیستم شوفاژ استفاده می کنند، اما باید توجه داشت که دمای آب در مدار گرمایش و فشار کاری سیستم ممکن است با لوله کشی آب مصرفی تفاوت داشته باشد. بنابراین هر لوله سبزی برای شوفاژ مناسب نیست.
مزیت این لوله ها، قیمت مناسب، نصب نسبتا ساده و دسترسی آسان در بازار است. اما محدودیت آنها، حساسیت به اجرای دقیق و احتمال انبساط حرارتی است. اگر لوله کشی شوفاژ با لوله سبز بدون رعایت اصول فنی اجرا شود، در آینده احتمال شکم دادن مسیر، فشار روی اتصالات یا نشتی بیشتر می شود. برای استفاده از این روش، باید از لوله های تقویت شده و استاندارد استفاده کرد و مسیرها به گونه ای طراحی شوند که حرکت حرارتی لوله کنترل شود.
لوله کشی شوفاژ با لوله پنج لایه
لوله کشی شوفاژ با لوله پنج لایه در بسیاری از پروژه های جدید به عنوان گزینه ای مطمئن و حرفه ای شناخته می شود. این لوله ها از چند لایه پلیمری و یک لایه آلومینیومی تشکیل می شوند و همین ساختار باعث می شود هم انعطاف پذیری مناسبی داشته باشند و هم انبساط حرارتی آنها نسبت به لوله های پلیمری ساده کمتر باشد. لایه آلومینیومی می تواند پایداری ابعادی لوله را افزایش دهد و اجرای مسیرهای منظم تر را ممکن کند.
مزیت مهم لوله پنج لایه، مقاومت مناسب در برابر دما و فشار، کاهش احتمال تغییر شکل، نصب تمیز و سازگاری خوب با روش کلکتوری است. به همین دلیل، در بسیاری از پروژه ها بهترین لوله برای لوله کشی شوفاژ، لوله پنج لایه با برند معتبر و اتصالات استاندارد در نظر گرفته می شود. البته کیفیت اجرا در این روش بسیار مهم است؛ زیرا پرس اتصالات، برش صحیح لوله، کالیبره کردن، عایق کاری و تست فشار باید با دقت انجام شود. اگر این موارد رعایت شوند، لوله پنج لایه می تواند عمر مفید بالا و عملکرد قابل اعتمادی برای سیستم گرمایشی ایجاد کند.
| نوع لوله | مزایا | محدودیت ها | مناسب برای |
|---|---|---|---|
| لوله سفید | قیمت مناسب، نصب آسان، دسترسی بالا | انبساط حرارتی بیشتر، نیاز به دقت در انتخاب نوع مناسب | پروژه های سبک و کنترل شده |
| لوله سبز | اقتصادی، رایج، اجرای سریع | حساسیت به دما و فشار، نیاز به بست گذاری دقیق | مسیرهای کوتاه و سیستم های کم فشار |
| لوله پنج لایه | پایداری بهتر، انبساط کمتر، مناسب برای کلکتور | هزینه اولیه بالاتر، نیاز به ابزار و اجرای دقیق | ساختمان های نوساز و سیستم های حرفه ای |
با توجه به مقایسه بالا، نمی توان فقط بر اساس قیمت اولیه تصمیم گرفت. لوله ای که در ابتدا ارزان تر به نظر می رسد، اگر باعث نشتی، افت راندمان یا نیاز به تخریب شود، در نهایت هزینه بیشتری ایجاد می کند. برای ساختمان های نوساز، لوله پنج لایه معمولا انتخاب مطمئن تری است؛ اما در پروژه های محدودتر، استفاده از لوله سفید یا سبز استاندارد نیز با طراحی درست می تواند قابل قبول باشد.

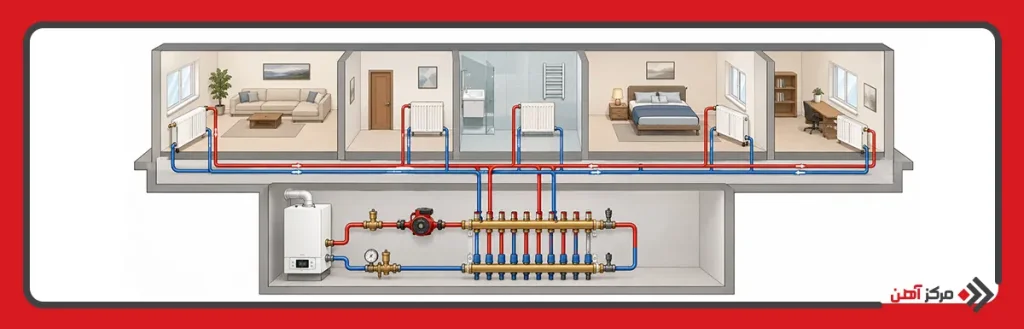

نقشه لوله کشی شوفاژ
نقشه لوله کشی شوفاژ یکی از مهم ترین بخش های طراحی سیستم گرمایشی است و نباید فقط به عنوان یک طرح ساده روی کاغذ دیده شود. این نقشه مشخص می کند که منبع گرمایش در کجا قرار دارد، رادیاتورها در چه نقاطی نصب می شوند، مسیر رفت و برگشت آب گرم چگونه طراحی می شود، رایزرها از کجا عبور می کنند و شیرهای قطع و وصل، کلکتورها و نقاط هواگیری در چه محل هایی قرار می گیرند. وقتی نقشه دقیق وجود داشته باشد، اجرای کار منظم تر می شود و احتمال خطا، دوباره کاری و افزایش هزینه کاهش پیدا می کند.
در ساختمان هایی که از موتورخانه استفاده می کنند، نقشه موتورخانه شوفاژ باید با نقشه مسیر لوله های واحدها هماهنگ باشد. ظرفیت دیگ، پمپ سیرکولاتور، کلکتورهای اصلی، رایزرهای رفت و برگشت، شیرآلات کنترلی و مسیر برگشت آب باید به گونه ای طراحی شوند که همه طبقات گرمای کافی دریافت کنند. اگر نقشه موتورخانه شوفاژ با نحوه لوله کشی شوفاژ ساختمان هماهنگ نباشد، ممکن است طبقات پایین یا نزدیک به موتورخانه بیش از حد گرم شوند و طبقات دورتر یا بالاتر گرمای کمتری داشته باشند.
در واحدهایی که از پکیج استفاده می کنند نیز نقشه اهمیت زیادی دارد. محل نصب پکیج، فاصله آن تا رادیاتورها، تعداد انشعابات، مسیرهای رفت و برگشت و امکان هواگیری باید قبل از اجرا بررسی شود. طرز لوله کشی شوفاژ بدون نقشه ممکن است در ظاهر سریع تر باشد، اما در عمل می تواند باعث افت فشار، گرم نشدن بعضی رادیاتورها، عبور نامناسب لوله از نقاط حساس و دشواری تعمیر در آینده شود. حتی اگر مجری تجربه زیادی داشته باشد، داشتن نقشه لوله کشی شوفاژ باعث می شود مسیرها قابل پیگیری، قابل اصلاح و قابل تحویل به مالک باشند.
در مقالات آموزشی، معمولا استفاده از عکس لوله کشی شوفاژ یا طرح شماتیک مسیرها به درک بهتر کمک می کند. البته عکس لوله کشی شوفاژ باید فقط برای نمونه و آموزش استفاده شود و جای نقشه اجرایی مخصوص پروژه را نمی گیرد. هر ساختمان شرایط خاص خود را دارد و نقشه باید بر اساس پلان معماری، محل رادیاتورها، نوع سیستم گرمایشی، محدودیت های اجرایی و نیاز حرارتی فضا تهیه شود.
هزینه لوله کشی شوفاژ به چه عواملی بستگی دارد؟
هزینه لوله کشی شوفاژ فقط به قیمت خرید لوله محدود نمی شود. در محاسبه هزینه نهایی باید نوع لوله، متراژ مسیر، تعداد رادیاتورها، روش اجرا، تعداد اتصالات، دستمزد، میزان تخریب و بازسازی، نوع سیستم گرمایشی و شرایط پروژه در نظر گرفته شود. گاهی دو واحد با متراژ مشابه، هزینه متفاوتی دارند؛ زیرا مسیر لوله ها، تعداد انشعابات، محل پکیج یا موتورخانه و روش اجرا در آنها یکسان نیست.
مهم ترین عوامل موثر بر هزینه و اجرت لوله کشی شوفاژ عبارت اند از:
متراژ لوله مصرفی: هرچه فاصله منبع گرمایش تا رادیاتورها بیشتر باشد، متراژ لوله افزایش پیدا می کند. در روش کلکتوری نیز به دلیل مسیر مستقل برای هر رادیاتور، معمولا متراژ لوله بیشتر از روش های ساده است.
نوع لوله و اتصالات: لوله سفید، لوله سبز و لوله پنج لایه قیمت و کیفیت متفاوتی دارند. اتصالات استاندارد، شیرآلات، کلکتور، بست، عایق و جعبه کلکتور نیز روی هزینه نهایی اثر می گذارند.
روش اجرای لوله کشی: لوله کشی شوفاژ توکار، روکار، از کف، از سقف و کلکتوری از نظر زمان اجرا و مصالح مصرفی متفاوت هستند. معمولا روش کلکتوری و اجرای توکار دقیق تر، هزینه بیشتری نسبت به روش های ساده تر دارد.
تعداد رادیاتورها: هر رادیاتور نیاز به انشعاب رفت و برگشت، شیر رفت، شیر برگشت و اتصالات مخصوص دارد. بنابراین با افزایش تعداد رادیاتورها، هزینه مصالح و اجرت اجرا بیشتر می شود.
وضعیت ساختمان: در ساختمان نوساز، مسیرها راحت تر اجرا می شوند؛ اما در بازسازی، ممکن است نیاز به تخریب، جمع آوری کف پوش، اصلاح دیوار، جابه جایی رادیاتور یا پوشاندن مسیرهای قدیمی وجود داشته باشد.
نوع منبع گرمایشی: سیستم متصل به پکیج با سیستم متصل به موتورخانه تفاوت هایی در طراحی، رایزر، فشار و مسیر برگشت دارد. همین موضوع می تواند روی نحوه اجرا و هزینه نهایی اثر بگذارد.
کیفیت اجرا و دستمزد مجری: اجرت لوله کشی شوفاژ به تجربه مجری، شهر محل پروژه، سختی کار، زمان مورد نیاز و سطح دقت اجرا بستگی دارد. اجرای ارزان اما غیر اصولی می تواند در آینده هزینه تعمیر و تخریب زیادی ایجاد کند.
نیاز به تست فشار و عایق کاری: تست فشار، عایق کاری مسیرها و کنترل اتصالات بخش های ضروری کار هستند. حذف این مراحل برای کاهش هزینه، ریسک نشتی و افت راندمان را بالا می برد.
در نتیجه، برای برآورد دقیق هزینه لوله کشی شوفاژ باید بازدید از محل انجام شود و فقط با دانستن متراژ واحد نمی توان قیمت قطعی اعلام کرد. بهتر است قبل از شروع کار، نوع لوله، روش اجرا، تعداد رادیاتورها، مسیرها و جزئیات دستمزد به صورت شفاف مشخص شود. همچنین مطالعه آموزش لوله کشی شوفاژ می تواند به کارفرما کمک کند عوامل موثر بر هزینه را بهتر بشناسد و در میانه پروژه با اختلاف هزینه یا تغییرات پیش بینی نشده روبه رو نشود.
لوله کشی شوفاژ زمانی عملکرد مطلوبی دارد که طراحی، انتخاب مصالح و اجرای آن به صورت هماهنگ انجام شود. در ساختمان های نوساز، لوله کشی شوفاژ از کف و لوله کشی شوفاژ به روش کلکتوری معمولا گزینه های دقیق تر و حرفه ای تری هستند؛ زیرا مسیرها منظم تر اجرا می شوند و کنترل هر رادیاتور ساده تر است. در مقابل، در ساختمان های قدیمی یا پروژه های بازسازی، لوله کشی شوفاژ روکار به دلیل سرعت اجرا و دسترسی آسان برای تعمیر، انتخاب منطقی تری محسوب می شود. از نظر انتخاب لوله نیز لوله پنج لایه در بسیاری از پروژه ها عملکرد مطمئن تری دارد، اما لوله کشی شوفاژ با لوله سفید یا لوله کشی شوفاژ با لوله سبز هم در صورت انتخاب محصول استاندارد و اجرای اصولی قابل استفاده است. در نهایت، داشتن نقشه لوله کشی شوفاژ، تست فشار، عایق کاری مناسب و انتخاب مجری متخصص، مهم ترین عواملی هستند که عمر سیستم، کیفیت گرمایش و هزینه های آینده را کنترل می کنند.
سوالات متداول
اجرای لوله کشی شوفاژ بدون نقشه توصیه نمی شود؛ چون ممکن است مسیر لوله ها، محل رادیاتورها، شیب بندی و دسترسی به اتصالات به درستی پیش بینی نشود. داشتن نقشه باعث کاهش خطا، دوباره کاری و هزینه های بعدی می شود.
مدت زمان اجرا به متراژ ساختمان، تعداد واحدها، نوع سیستم لوله کشی و میزان آماده بودن کف و دیوار بستگی دارد. برای یک واحد معمولی، اجرای کامل ممکن است چند روز زمان ببرد، اما در پروژه های بزرگ این زمان بیشتر می شود.
نشتی معمولا در محل اتصالات، زانوها، سه راهی ها، کلکتور، شیرها و نقاطی که لوله تحت فشار یا ضربه قرار گرفته رخ می دهد. اگر تست فشار قبل از پوشاندن لوله ها انجام نشود، احتمال کشف دیرهنگام نشتی بیشتر می شود.
لوله کشی شوفاژ از کف در بسیاری از ساختمان ها به دلیل مسیر کوتاه تر، ظاهر تمیزتر و توزیع مناسب تر لوله ها گزینه خوبی است. البته اجرای آن باید اصولی باشد؛ چون بعد از کف سازی، دسترسی به لوله ها سخت تر می شود.
لوله کشی روکار بیشتر در بازسازی ساختمان، تعمیرات سریع یا زمانی که امکان تخریب کف و دیوار وجود ندارد منطقی تر است. این روش دسترسی به لوله ها را آسان تر می کند، اما از نظر ظاهری نسبت به اجرای توکار محدودیت دارد.
هزینه لوله کشی شوفاژ بر اساس متراژ لوله، نوع لوله و اتصالات، تعداد رادیاتورها، روش اجرا، دستمزد نیروی متخصص و شرایط پروژه تعیین می شود. هرچه مسیرها پیچیده تر و تعداد انشعابات بیشتر باشد، هزینه نهایی افزایش پیدا می کند.
