عدد رینولدز چیست و چگونه محاسبه می شود؟

عدد رینولدز چیست و چرا در تحلیل جریان سیالات اهمیت دارد؟ عدد رینولدز یا Reynolds Number (Re) یک پارامتر بدون بعد در مکانیک سیالات است که نسبت اثر نیروهای اینرسی به نیروهای لزجتی را نشان می دهد و به کمک آن می توان رفتار جریان سیال را از نظر آرام، گذرا یا آشفته بودن بررسی کرد. مهندسان در طراحی خطوط انتقال آب، نفت و گاز، شبکه های تاسیساتی، مبدل های حرارتی و بسیاری از تجهیزات صنعتی از این عدد برای تحلیل هیدرولیکی استفاده می کنند. حتی هنگام بررسی هزینه اجرای یک خط لوله که عواملی مانند قیمت آهن در آن اهمیت دارند، شناخت شرایط جریان برای انتخاب صحیح قطر، سرعت طراحی و تجهیزات ضروری است. در ادامه، تعریف عدد رینولدز، روابط محاسباتی، محدوده های متداول و مثال های مهندسی آن را به صورت تخصصی بررسی می کنیم.

عدد رینولدز چیست؟

تعریف عدد رینولدز در مکانیک سیالات بر مبنای مقایسه دو سازوکار اصلی انتقال مومنتوم انجام می شود: انتقال ناشی از اینرسی سیال و انتقال ناشی از ویسکوزیته. از دیدگاه فیزیکی، نیروهای اینرسی تمایل دارند حرکت سیال را با سرعت و جهت موجود حفظ کنند، در حالی که اثرات لزجتی اختلاف سرعت میان لایه های مجاور سیال را تعدیل می کنند. نسبت این دو اثر با عدد رینولدز بیان می شود. بنابراین عدد رینولدز در مکانیک سیالات فقط یک شاخص تجربی برای دسته بندی جریان نیست، بلکه پارامتری است که از بی بعد سازی معادلات ناویر-استوکس نیز ظاهر می شود و اهمیت نسبی ترم اینرسی نسبت به ترم ویسکوز را مشخص می کند.

عدد رینولدز به انگلیسی Reynolds Number نامیده می شود و معمولا با Re نمایش داده می شود. واحد عدد رینولدز وجود ندارد، زیرا Re یک کمیت بدون بعد یا Dimensionless Quantity است. این موضوع امکان مقایسه جریان هایی با ابعاد، سرعت ها و سیالات متفاوت را فراهم می کند. در طراحی شبکه لوله، Re در تعیین ضریب اصطکاک، افت هد و رژیم جریان اهمیت زیادی دارد؛ بنابراین تصمیم هایی مانند انتخاب قطر مناسب لوله را نمی توان صرفا بر اساس قیمت لوله انجام داد و شرایط هیدرودینامیکی سیستم نیز باید بررسی شود.

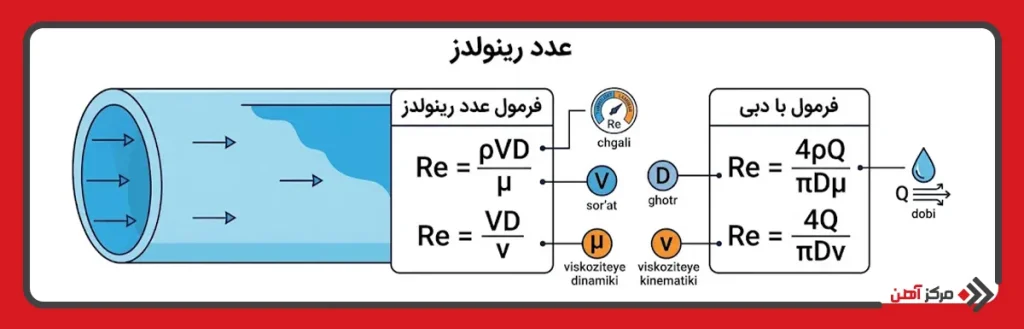

فرمول عدد رینولدز

فرمول عدد رینولدز برای جریان داخلی در یک لوله دایره ای به شکل زیر نوشته می شود:

Re = ρVD / μ

یا با استفاده از ویسکوزیته سینماتیکی:

Re = VD / ν

در این روابط:

• Re: عدد رینولدز
• ρ: چگالی سیال بر حسب kg/m³
• V: سرعت متوسط جریان بر حسب m/s
• D: قطر داخلی لوله بر حسب m
• μ: ویسکوزیته دینامیکی بر حسب Pa.s
• ν: ویسکوزیته سینماتیکی بر حسب m²/s

برای مثال، فرض کنید آب با سرعت متوسط 1.5 متر بر ثانیه در لوله ای با قطر داخلی 0.05 متر حرکت می کند و ویسکوزیته سینماتیکی آن تقریبا 1×10⁻⁶ متر مربع بر ثانیه باشد:

Re = (1.5 × 0.05) / (1×10⁻⁶) = 75,000

عدد 75,000 به طور واضح در ناحیه جریان آشفته قرار دارد.

اما فرمول عدد رینولدز با دبی چیست؟ از رابطه سرعت و دبی داریم:

V = Q / A

برای لوله دایره ای:

A = πD² / 4

در نتیجه:

V = 4Q / πD²

با قرار دادن این رابطه در فرمول Re:

Re = 4ρQ / πDμ

یا:

Re = 4Q / πDν

این فرم رابطه زمانی بسیار کاربردی است که دبی حجمی مستقیما در اختیار مهندس باشد. به همین دلیل محاسبه دبی لوله و عدد رینولدز ارتباط مستقیمی با یکدیگر دارند.

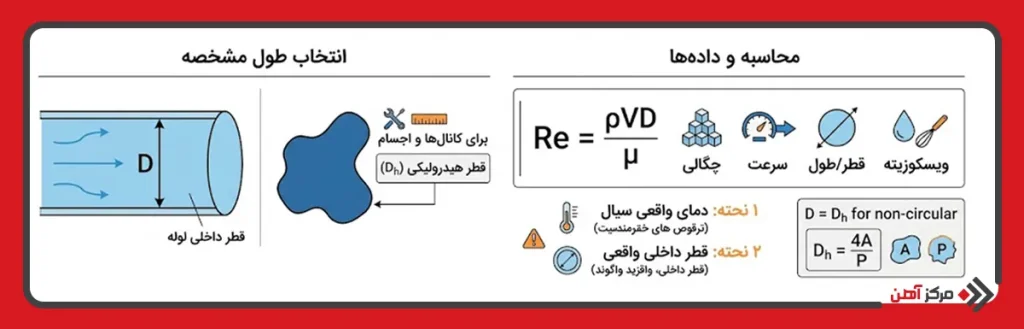

نحوه محاسبه عدد رینولدز

برای محاسبه عدد رینولدز ابتدا باید نوع مسئله مشخص شود؛ زیرا طول مشخصه در همه مسائل برابر قطر لوله نیست. در جریان داخلی لوله دایره ای، قطر داخلی D طول مشخصه است. در کانال غیر دایره ای معمولا از قطر هیدرولیکی استفاده می شود و در جریان خارجی اطراف اجسام ممکن است طول، قطر جسم یا طول وتر به عنوان طول مشخصه انتخاب شود. بنابراین پیش از جایگذاری اعداد باید هندسه جریان به درستی شناخته شود.

در مرحله بعد، سرعت متوسط جریان، چگالی و ویسکوزیته سیال در دمای کاری تعیین می شوند. اگر دبی در اختیار باشد، ابتدا سرعت از تقسیم دبی حجمی بر مساحت سطح مقطع به دست می آید. سپس مقادیر در رابطه Re = ρVD/μ قرار می گیرند. اگر بخواهیم بدانیم لوله چیست از دیدگاه مکانیک سیالات، می توان آن را یک مجرای بسته در نظر گرفت که جریان تحت تاثیر اختلاف فشار، اختلاف ارتفاع یا تجهیزات مکانیکی مانند پمپ در آن حرکت می کند.

نکته تخصصی مهم، هماهنگ بودن خواص سیال با دمای واقعی سیستم است. ویسکوزیته بسیاری از مایعات، به ویژه آب و روغن، به شدت تابع دماست. استفاده از ویسکوزیته مربوط به دمای اشتباه می تواند Re را به میزان قابل توجهی تغییر دهد. همچنین قطر مورد استفاده در محاسبه عدد رینولدز در لوله باید قطر داخلی واقعی باشد، نه قطر اسمی یا قطر خارجی.

برای کانال ها و مجاری غیر دایره ای، قطر هیدرولیکی از رابطه زیر تعیین می شود:

Dh = 4A / P

که در آن A مساحت سطح مقطع جریان و P محیط خیس شده یا Wetted Perimeter است. سپس Dh به جای D در رابطه عدد رینولدز قرار می گیرد.

عدد رینولدز در لوله

عدد رینولدز در لوله یکی از اصلی ترین پارامترهای تحلیل جریان داخلی یا Internal Flow است. این عدد مشخص می کند که ساختار حرکت سیال درون لوله چگونه است و برای انتخاب رابطه مناسب ضریب اصطکاک دارسی، محاسبه افت فشار و تحلیل انتقال حرارت مورد استفاده قرار می گیرد. در یک لوله دایره ای، قطر داخلی به عنوان طول مشخصه انتخاب می شود و Re از حاصل ضرب سرعت متوسط و قطر بر ویسکوزیته سینماتیکی یا شکل معادل آن بر حسب چگالی و ویسکوزیته دینامیکی به دست می آید.

باید توجه داشت که عدد رینولدز مستقیما شاخص مقاومت مکانیکی لوله نیست. تحمل فشار لوله عمدتا تابع جنس، ضخامت دیواره، قطر، دما، استاندارد طراحی و تنش مجاز ماده است. با این حال Re از طریق تعیین رژیم جریان و روابط افت فشار، در تحلیل هیدرولیکی خط لوله نقش دارد. برای جریان کاملا توسعه یافته در لوله دایره ای، دسته بندی متداول به صورت زیر است:

وضعیت جریان	محدوده عدد رینولدز
جریان آرام	Re < 2300
جریان گذرا	2300 < Re < 4000
جریان آشفته	Re > 4000

این جدول عدد رینولدز یک معیار متداول مهندسی است و مرزهای آن مطلق نیستند؛ آشفتگی ورودی، زبری، لرزش و شرایط آزمایش می توانند محل واقعی گذار را تغییر دهند.

عدد رینولدز در جریان آرام

عدد رینولدز در جریان آرام یا Laminar Flow در لوله دایره ای معمولا کمتر از حدود 2300 است. در این رژیم، اثرات ویسکوز نسبت به اینرسی اهمیت بیشتری دارند و سیال به شکل منظم تری حرکت می کند. در جریان آرام کاملا توسعه یافته داخل لوله، پروفیل سرعت سهموی است؛ سرعت در دیواره به دلیل شرط عدم لغزش صفر و در محور لوله بیشینه است.

یکی از نتایج مهم این رژیم، امکان تعیین مستقیم ضریب اصطکاک دارسی از رابطه f = 64/Re برای جریان آرام کاملا توسعه یافته در لوله دایره ای است. در لوله کشی ساختمان، جریان همیشه آرام نیست و در بسیاری از خطوط مصرف آب، Re می تواند وارد محدوده آشفته شود؛ بنابراین تشخیص رژیم واقعی جریان پیش از انتخاب رابطه افت فشار اهمیت دارد.

عدد رینولدز در جریان گذرا

جریان گذرا یا Transitional Flow در لوله دایره ای معمولا در محدوده تقریبی 2300 تا 4000 در نظر گرفته می شود. در این ناحیه، جریان نسبت به اغتشاش های کوچک حساس است و ممکن است بخش هایی با رفتار آرام و بخش هایی با رفتار آشفته مشاهده شود. به همین علت پیش بینی دقیق رفتار هیدرودینامیکی در این محدوده دشوارتر از دو رژیم اصلی است.

شرایط ورودی، زبری دیواره، ارتعاشات سیستم، اتصالات، خم ها و اختلالات جریان می توانند گذار را تسریع یا به تاخیر بیندازند. بنابراین بازه عدد رینولدز برای جریان گذرا را نباید یک مرز فیزیکی کاملا ثابت تصور کرد. در طراحی مهندسی، باقی ماندن سیستم نزدیک ناحیه گذار می تواند عدم قطعیت محاسبات اصطکاکی را افزایش دهد.

عدد رینولدز در جریان آشفته

عدد رینولدز در جریان آشفته یا Turbulent Flow در لوله های دایره ای معمولا بیشتر از 4000 است. در این حالت، اثرات اینرسی غالب تر می شوند و نوسانات سرعت، گردابه ها و اختلاط سه بعدی سیال نقش مهمی در انتقال مومنتوم دارند. البته آشفته بودن به معنای حرکت کاملا تصادفی و فاقد ساختار نیست؛ جریان آشفته دارای رفتار آماری قابل تحلیل است.

در این رژیم دیگر نمی توان مانند جریان آرام ضریب اصطکاک را تنها با f = 64/Re محاسبه کرد. ضریب اصطکاک دارسی به عدد رینولدز و زبری نسبی دیواره ε/D وابسته می شود. رابطه کولبروک-وایت یکی از روابط شناخته شده برای این منظور است:

1/√f = -2 log₁₀[(ε/3.7D) + (2.51/(Re√f))]

به همین دلیل تعیین دقیق Re در محاسبات خطوط لوله صنعتی، افت فشار و توان پمپاژ اهمیت زیادی دارد.

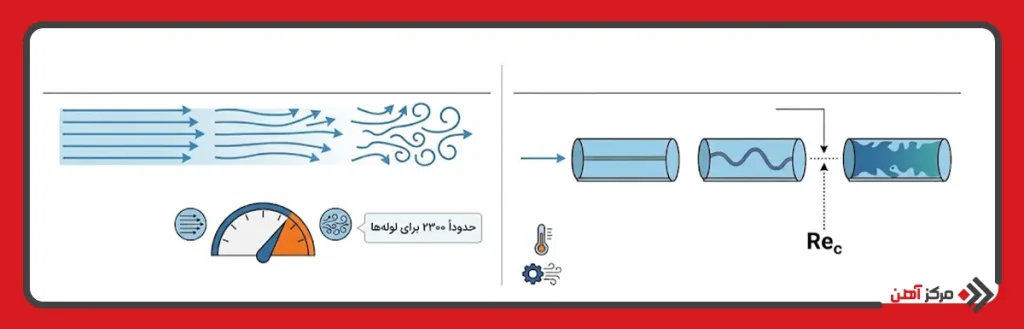

عدد رینولدز بحرانی چیست؟

عدد رینولدز بحرانی یا Critical Reynolds Number مقداری است که در حوالی آن پایداری جریان آرام کاهش می یابد و امکان آغاز گذار به آشفتگی افزایش پیدا می کند. در آزمایش کلاسیک رینولدز برای جریان در لوله، مقدار تقریبی 2300 معمولا به عنوان حد پایین ناحیه گذار در نظر گرفته می شود. با این حال این مقدار یک ثابت جهانی برای تمام هندسه ها و شرایط جریان نیست؛ زیرا Re بحرانی به نوع جریان، هندسه، اغتشاشات اولیه و شرایط مرزی وابسته است.

در تحلیل تخصصی تر، مفهوم بحرانی با پایداری هیدرودینامیکی مرتبط است. جریان ممکن است تحت شرایط آزمایشگاهی بسیار کنترل شده در Re بالاتر نیز برای مدتی آرام باقی بماند، اما اغتشاش های محیط واقعی می توانند گذار را زودتر ایجاد کنند. آزمایش عدد رینولدز که با تزریق یک رشته رنگ به جریان آب در لوله شفاف انجام می شود، نمایش ساده ای از این پدیده است: رشته رنگ در جریان آرام منظم باقی می ماند، در محدوده گذار ناپایدار می شود و در جریان آشفته به سرعت در مقطع جریان پخش می شود.

عدد رینولدز آب چگونه محاسبه می شود؟

عدد رینولدز آب از همان رابطه عمومی Re = ρVD/μ محاسبه می شود، اما خواص فیزیکی آب باید در دمای واقعی مسئله انتخاب شوند. برای نمونه، در حدود 20 درجه سانتی گراد می توان چگالی آب را تقریبا 998 kg/m³ و ویسکوزیته دینامیکی را حدود 1.0×10⁻³ Pa.s در نظر گرفت. ویسکوزیته سینماتیکی نیز تقریبا 1.0×10⁻⁶ m²/s است.

اگر سوال این باشد که چگونه عدد رینولدز آب را محاسبه کنیم، فرض کنید آب با سرعت 0.8 m/s در لوله ای با قطر داخلی 25 میلی متر حرکت می کند. ابتدا قطر را به متر تبدیل می کنیم:

D = 25 mm = 0.025 m

سپس:

Re = (998 × 0.8 × 0.025) / (1.0×10⁻³)

بنابراین:

Re ≈ 19,960

چون این مقدار بسیار بیشتر از 4000 است، جریان در محدوده آشفته قرار می گیرد.

اگر دبی آب به جای سرعت مشخص باشد، ابتدا از V = Q/A استفاده می شود یا مستقیما رابطه Re = 4ρQ/(πDμ) به کار می رود. در دماهای متفاوت باید خواص آب اصلاح شوند؛ زیرا با افزایش دمای آب، ویسکوزیته آن کاهش قابل توجهی پیدا می کند و در صورت ثابت بودن سرعت و قطر، Re افزایش می یابد.

کاربرد عدد رینولدز چیست؟

برای پاسخ مهندسی به این پرسش که کاربرد عدد رینولدز چیست، باید آن را یک پارامتر تشابه و تعیین رژیم جریان دانست. Re در طراحی، آزمایش و تحلیل عددی سیستم های سیالاتی استفاده گسترده ای دارد. مهم ترین کاربردها عبارتند از:

• تشخیص جریان آرام، گذرا و آشفته
• انتخاب رابطه مناسب برای محاسبه ضریب اصطکاک
• تحلیل افت فشار در خطوط لوله
• طراحی شبکه های انتقال سیالات
• تحلیل عملکرد پمپ ها و تجهیزات هیدرولیکی
• بررسی انتقال حرارت در مبدل های حرارتی
• تحلیل جریان در کانال ها و مجاری
• طراحی آزمایش های مدل سازی سیالاتی
• ایجاد تشابه دینامیکی بین مدل و نمونه واقعی
• تحلیل جریان خارجی اطراف اجسام
• بررسی جریان اطراف خودرو، هواپیما و سازه ها
• تحلیل سیستم های تهویه و HVAC
• تحلیل جریان در تجهیزات فرایندی
• اعتبارسنجی برخی مدل های دینامیک سیالات محاسباتی یا CFD

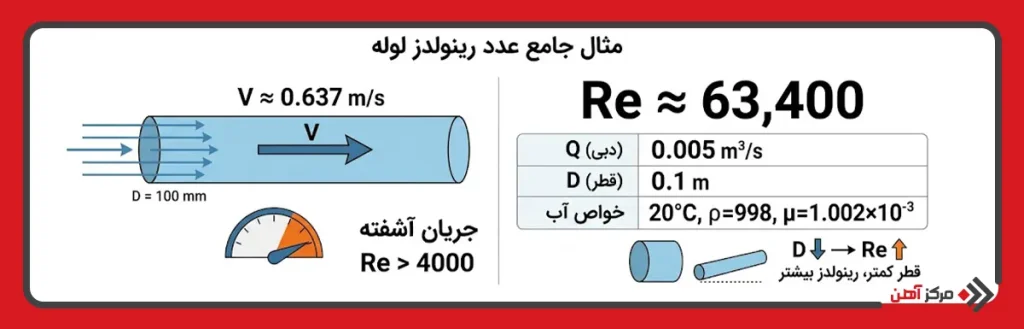

مثال محاسبه عدد رینولدز

برای یک مثال جامع، فرض کنید یک خط انتقال آب دارای قطر داخلی 100 میلی متر است و دبی حجمی 18 متر مکعب بر ساعت دارد. دمای آب حدود 20 درجه سانتی گراد فرض می شود. هدف، محاسبه عدد رینولدز در لوله و تشخیص رژیم جریان است.

ابتدا واحد دبی را تبدیل می کنیم:

Q = 18 / 3600 = 0.005 m³/s

قطر داخلی:

D = 0.1 m

مساحت سطح مقطع لوله:

A = πD²/4

A = π(0.1)²/4 ≈ 0.007854 m²

اکنون سرعت متوسط سیال:

V = Q/A

V = 0.005 / 0.007854 ≈ 0.637 m/s

با فرض:

ρ = 998 kg/m³

μ = 1.002×10⁻³ Pa.s

از رابطه عدد رینولدز استفاده می کنیم:

Re = ρVD/μ

بنابراین:

Re = (998 × 0.637 × 0.1) / (1.002×10⁻³)

Re ≈ 63,400

در نتیجه Re بسیار بیشتر از 4000 است و جریان آشفته محسوب می شود.

همین مسئله را می توان مستقیما با رابطه دبی حل کرد:

Re = 4ρQ / πDμ

Re = [4 × 998 × 0.005] / [π × 0.1 × 1.002×10⁻³]

که تقریبا همان 63,400 را به دست می دهد. این مثال نشان می دهد وقتی دبی معلوم است، الزامی به محاسبه جداگانه سرعت وجود ندارد، هرچند محاسبه سرعت برای بررسی سایر معیارهای طراحی مفید است.

اگر در همین سیستم قطر داخلی لوله کاهش پیدا کند و دبی ثابت باقی بماند، سرعت افزایش می یابد. از رابطه Re = 4ρQ/(πDμ) نیز مشخص است که برای دبی و خواص سیال ثابت، Re با قطر نسبت معکوس دارد. بنابراین کاهش قطر در این شرایط باعث افزایش عدد رینولدز می شود.

در پاسخ به پرسش عدد رینولدز چند است نمی توان یک عدد ثابت ارائه کرد؛ زیرا مقدار آن از مسئله ای به مسئله دیگر تغییر می کند. آنچه اهمیت دارد مقایسه Re محاسبه شده با محدوده عدد رینولدز متناظر با هندسه و شرایط جریان مورد بررسی است.

عوامل موثر بر عدد رینولدز

مقدار Re مستقیما از متغیرهای موجود در رابطه آن تاثیر می پذیرد. علاوه بر این، انتخاب طول مشخصه و خواص سیال متناسب با شرایط واقعی برای دستیابی به نتیجه معتبر ضروری است. عوامل اصلی موثر بر محاسبه عدد رینولدز عبارتند از:

• سرعت متوسط جریان سیال
• قطر داخلی لوله یا طول مشخصه
• چگالی سیال
• ویسکوزیته دینامیکی سیال
• ویسکوزیته سینماتیکی سیال
• دمای سیال از طریق تغییر خواص فیزیکی
• نوع سیال
• دبی جریان در مسائل مبتنی بر دبی
• هندسه مقطع و قطر هیدرولیکی در مجاری غیر دایره ای
• فشار، در مواردی که تغییر آن خواص سیال را به طور قابل توجهی تغییر دهد

عدد رینولدز یکی از بنیادی ترین پارامترهای بدون بعد در تحلیل جریان سیالات است و با مقایسه اثر اینرسی و ویسکوزیته، امکان تشخیص رژیم جریان و انتخاب مدل محاسباتی مناسب را فراهم می کند. در جریان داخلی لوله دایره ای، بازه عدد رینولدز معمولا به سه ناحیه آرام، گذرا و آشفته تقسیم می شود و مقدار Re از سرعت، قطر، چگالی و ویسکوزیته تاثیر می پذیرد. در عمل چیزی به نام دستگاه اندازه گیری عدد رینولدز به معنای یک سنسور عمومی که Re را مستقیما اندازه گیری کند رایج نیست؛ تجهیزات آزمایشگاهی یا سامانه های اندازه گیری، پارامترهایی مانند دبی، سرعت، دما و خواص سیال را تعیین می کنند و Re از روی آنها محاسبه می شود. درک صحیح این پارامتر در طراحی خطوط لوله، تحلیل افت فشار، انتقال حرارت، CFD و ایجاد تشابه دینامیکی میان مدل آزمایشگاهی و سیستم واقعی اهمیت اساسی دارد.
