لوله سه لایه چیست و چه کاربردی دارد؟

لوله سه لایه یکی از انواع لوله های چندلایه است که با ترکیب چند ماده یا چند لایه پلیمری ساخته می شود تا محدودیت های لوله های ساده را کاهش دهد و عملکرد پایدارتری در انتقال آب سرد، آب گرم یا سیالات تاسیساتی ایجاد کند. ساختار دقیق این لوله به نوع محصول بستگی دارد؛ در بعضی مدل ها لایه میانی از الیاف شیشه تقویت شده تشکیل می شود و در بعضی دیگر آلومینیوم نقش تقویت کننده و مانع نفوذ اکسیژن را بر عهده دارد. این تفاوت ساختاری بر میزان انبساط حرارتی، استحکام، انعطاف پذیری و روش اتصال تاثیر می گذارد. در پروژه های ساختمانی، انتخاب نوع مناسب لوله باید بر اساس فشار و دمای کاری، نوع سیال و شرایط نصب انجام شود و صرفا مقایسه هزینه اولیه کافی نیست؛ همان طور که تغییرات قیمت آهن نیز در برآورد تاسیسات و مصالح پروژه مورد توجه قرار می گیرد.

برای درک بهتر اینکه لوله سه لایه چیست، باید آن را یک گروه واحد با ساختار کاملا یکسان در نظر نگرفت. برای مثال، لوله های PP-R یا PP-RCT تقویت شده با الیاف شیشه معمولا از دو لایه پلیمری و یک لایه میانی کامپوزیتی ساخته می شوند و هدف اصلی آن ها کاهش انبساط طولی و افزایش پایداری در دمای بالاتر است. در مقابل، لوله های سه لایه دارای آلومینیوم می توانند از لایه داخلی و خارجی پلیمری همراه با هسته فلزی تشکیل شوند و مقاومت مکانیکی و پایداری ابعادی بیشتری ایجاد کنند. بنابراین هنگام بررسی قیمت لوله، مشخصات فنی و نوع لایه میانی باید در کنار قطر، فشار اسمی و کاربرد واقعی بررسی شوند. در ادامه مقاله مرکزآهن، انواع، ساختار، کاربردها و مزایا و معایب این لوله ها به صورت جداگانه بررسی می شوند.

لوله سه لایه چیست؟

لوله سه لایه نوعی لوله چندلایه است که دیواره آن از سه بخش با وظایف متفاوت تشکیل می شود تا عملکرد مکانیکی و حرارتی بهتری نسبت به ساختار ساده داشته باشد. در مدل های پلیمری تقویت شده، لایه داخلی و خارجی معمولا از PP-R یا PP-RCT ساخته می شوند و بخش میانی می تواند شامل ترکیبی از پلی پروپیلن و الیاف شیشه باشد. این ساختار به کاهش انبساط طولی، افزایش پایداری ابعادی و حفظ شکل لوله در شرایط دمایی بالاتر کمک می کند. در واقع، اگر بخواهیم تفاوت این محصول را با یک لوله پلی پروپیلن معمولی توضیح دهیم، باید به نقش لایه تقویت کننده توجه کنیم؛ زیرا همین لایه میانی است که رفتار لوله را در برابر تغییرات دما و تنش های ناشی از کارکرد طولانی مدت بهبود می دهد.

در پاسخ کامل تر به این پرسش که لوله سه لایه چیست، باید گفت سه لایه بودن همیشه به معنی استفاده از سه ماده کاملا متفاوت نیست. در برخی محصولات، هر سه بخش پایه پلیمری دارند اما لایه میانی با الیاف شیشه تقویت می شود؛ در برخی دیگر، آلومینیوم میان دو لایه پلیمری قرار می گیرد. این تفاوت بر ضریب انبساط، مقاومت مکانیکی، نفوذپذیری اکسیژن و روش نصب اثر می گذارد. بنابراین مقایسه لوله سه لایه با لوله تک لایه فقط بر اساس ضخامت یا ظاهر صحیح نیست و باید ساختار واقعی دیواره، کلاس فشار، دمای کاری و استاندارد محصول بررسی شوند. مدل های فایبرگلاس معمولا با جوش حرارتی متصل می شوند و به دلیل کاهش انبساط خطی، در تاسیسات آب گرم و سامانه های گرمایش و سرمایش کاربرد زیادی دارند.

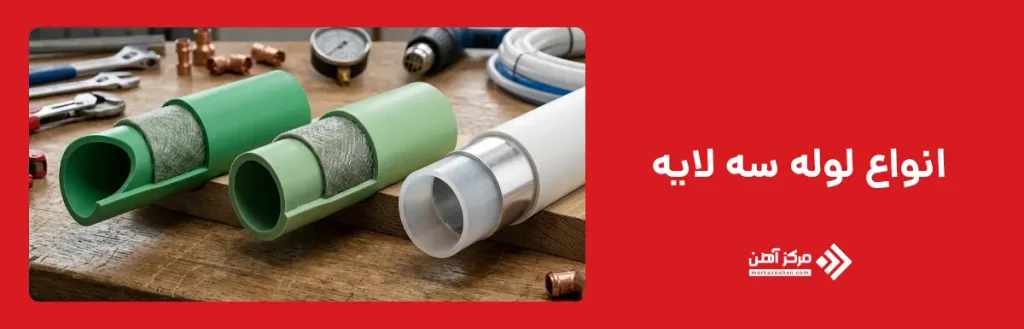

انواع لوله سه لایه

انواع لوله سه لایه را می توان بر اساس جنس لایه تقویت کننده و ماده پلیمری سازنده دسته بندی کرد. در تاسیسات ساختمانی، دو گروه رایج شامل لوله های تقویت شده با الیاف شیشه و لوله های دارای لایه آلومینیومی هستند. در نوع فایبرگلاس، لایه میانی معمولا از ترکیب پلیمر پایه با الیاف شیشه ساخته می شود تا انبساط حرارتی کاهش پیدا کند و لوله در دماهای بالاتر پایداری ابعادی بهتری داشته باشد. برخی محصولات جدید با ساختار PP-RCT تولید می شوند و به همین دلیل عبارت لوله سه لایه pp rct برای مدل هایی به کار می رود که از نسل جدید پلی پروپیلن مقاوم به دما همراه با لایه تقویت کننده استفاده می کنند. این گروه معمولا برای آب سرد و گرم، مدارهای گرمایشی و سرمایشی و برخی کاربردهای تاسیساتی انتخاب می شود.

گروه دوم، لوله سه لایه آلومینیومی است که در آن یک هسته فلزی میان لایه داخلی و خارجی پلیمری قرار می گیرد. آلومینیوم علاوه بر افزایش پایداری شکل، انبساط طولی را محدود می کند و در برخی سامانه ها به عنوان مانع نفوذ اکسیژن عمل می کند. در بازار ممکن است نام هایی مانند لوله سه لایه سفید یا لوله سه لایه آب برای محصولات مختلف استفاده شود، اما این نام های تجاری یا ظاهری به تنهایی مشخصات فنی لوله را تعیین نمی کنند. برای انتخاب صحیح باید جنس هر لایه، کلاس فشار، محدوده دمای کاری، استاندارد تولید و روش اتصال بررسی شوند. بنابراین تفاوت انواع لوله سه لایه فقط در ظاهر نیست و ساختار داخلی آن ها تعیین می کند که برای آب رسانی، گرمایش یا کاربردهای تاسیساتی تا چه اندازه مناسب باشند.

لوله سه لایه فایبرگلاس

لوله سه لایه فایبرگلاس معمولا از دو لایه پلیمری در بخش داخلی و خارجی و یک لایه میانی تقویت شده با الیاف شیشه تشکیل می شود. در بسیاری از محصولات، ماده پایه PP-R یا PP-RCT است و الیاف شیشه در لایه مرکزی باعث کاهش انبساط طولی و افزایش پایداری ابعادی می شوند. این ویژگی در مسیرهای طولانی اهمیت زیادی دارد، زیرا تغییر طول لوله در اثر افزایش یا کاهش دما می تواند بر بست گذاری، تکیه گاه ها و کیفیت نصب تاثیر بگذارد. به همین دلیل، لوله های فایبرگلاس در سیستم های آب گرم، گرمایش، سرمایش و برخی تاسیسات مکانیکی کاربرد گسترده ای دارند.

یکی از مزیت های مهم این نوع لوله، حفظ روش اتصال حرارتی مشابه لوله های پلیمری هم خانواده است. در بسیاری از مدل ها، اتصال با جوش حرارتی انجام می شود و برخلاف برخی لوله های دارای لایه فلزی، به آماده سازی پیچیده لایه میانی نیاز ندارد. وزن کم، مقاومت مناسب در برابر خوردگی و رسوب پذیری کمتر نیز از ویژگی های رایج این محصولات به شمار می روند.

با این حال، انتخاب لوله سه لایه فایبرگلاس باید بر اساس مشخصات واقعی محصول انجام شود. میزان الیاف، جنس پلیمر، فشار کاری، دمای مجاز و استاندارد تولید در عملکرد نهایی تاثیر دارند. بنابراین صرف وجود عبارت فایبرگلاس روی محصول برای قضاوت درباره کیفیت کافی نیست و باید دیتاشیت فنی سازنده بررسی شود.

لوله سه لایه آلومینیومی

لوله سه لایه آلومینیومی از ترکیب یک لایه داخلی پلیمری، یک هسته میانی آلومینیومی و یک لایه خارجی پلیمری ساخته می شود. در برخی سیستم های تاسیساتی، لایه های داخلی و خارجی از پلی اتیلن مقاوم به دما مانند PE-RT تولید می شوند و آلومینیوم در بخش مرکزی قرار می گیرد. لایه فلزی باعث افزایش پایداری ابعادی، کاهش تغییر شکل و محدود شدن انبساط حرارتی لوله می شود. همچنین آلومینیوم می تواند به عنوان مانع نفوذ اکسیژن عمل کند و به همین دلیل این نوع لوله در برخی مدارهای گرمایشی و سرمایشی نیز کاربرد پیدا می کند. ساختار چندلایه باعث می شود محصول مزایای لوله های پلیمری و فلزی را تا حدی همزمان فراهم کند.

در این ساختار، لایه داخلی با سیال در تماس قرار می گیرد و باید در برابر خوردگی، دما و شرایط شیمیایی سیال مقاومت مناسبی داشته باشد. هسته آلومینیومی استحکام و قابلیت حفظ فرم را افزایش می دهد و لایه خارجی نیز از بخش فلزی در برابر رطوبت و آسیب های محیطی محافظت می کند. برخی لوله های آلومینیومی قابلیت خم شدن دارند و پس از شکل دهی، فرم خود را بهتر از لوله های پلیمری ساده حفظ می کنند.

روش اتصال این لوله ها به طراحی سیستم بستگی دارد و در بسیاری از محصولات از اتصالات پرسی استفاده می شود. هنگام انتخاب لوله سه لایه آلومینیومی باید نوع پلیمر، ضخامت و نحوه جوش لایه آلومینیوم، محدوده فشار و دمای کاری و استاندارد سازنده بررسی شوند تا محصول با شرایط واقعی پروژه سازگار باشد.

ساختار لوله سه لایه چگونه است؟

ساختار لوله سه لایه بر پایه تقسیم وظایف میان سه بخش اصلی دیواره شکل می گیرد و هر لایه عملکرد مشخصی را بر عهده دارد. لایه داخلی مستقیما با آب یا سیال در تماس قرار می گیرد و باید سطحی صاف، مقاوم در برابر خوردگی و متناسب با دما و فشار کاری فراهم کند. لایه میانی نقش تقویت کننده را ایفا می کند و بسته به نوع محصول می تواند از ترکیب پلیمر و الیاف شیشه یا از آلومینیوم ساخته شود. لایه خارجی نیز بخش های داخلی را در برابر شرایط محیطی، رطوبت و آسیب های مکانیکی محافظت می کند. هماهنگی این سه بخش باعث می شود لوله نسبت به ساختار پلیمری ساده، پایداری ابعادی بیشتری در برابر تغییرات دما ایجاد کند.

در مدل های فایبرگلاس، لایه میانی معمولا از ماده پلیمری تقویت شده با الیاف شیشه تشکیل می شود و هدف اصلی آن کاهش انبساط حرارتی و افزایش سختی دیواره است. در مدل های آلومینیومی، هسته فلزی علاوه بر کنترل انبساط، می تواند نفوذ اکسیژن را نیز محدود کند و به حفظ فرم لوله کمک کند. ضخامت هر لایه، نوع پلیمر و نحوه اتصال لایه ها به یکدیگر بر فشار کاری و دوام محصول تاثیر می گذارند. به همین دلیل، نمی توان تمام لوله های سه لایه را از نظر عملکرد یکسان در نظر گرفت. برای انتخاب صحیح باید ساختار مقطع، استاندارد تولید، کلاس فشار، محدوده دمای مجاز و روش اتصال معرفی شده از سوی سازنده بررسی شوند تا لوله با شرایط واقعی تاسیسات هماهنگ عمل کند.

لایه داخلی لوله

لایه داخلی لوله سه لایه مستقیما با سیال در تماس قرار می گیرد و به همین دلیل باید از ماده ای ساخته شود که با نوع کاربرد، فشار و دمای کاری سازگار باشد. در لوله های سه لایه فایبرگلاس PP-R یا PP-RCT، این بخش معمولا از همان پلیمر پایه ساخته می شود و سطح صاف آن به کاهش اصطکاک جریان و جلوگیری از خوردگی داخلی کمک می کند. در لوله های سه لایه آلومینیومی نیز جنس لایه داخلی می تواند بر اساس طراحی سازنده از پلیمرهایی مانند PE-RT یا مواد مشابه انتخاب شود تا انتقال آب سرد و گرم با پایداری مناسبی انجام شود.

کیفیت این لایه بر بهداشت سیال، مقاومت شیمیایی و دوام کلی لوله تاثیر مستقیم دارد. ضخامت لایه داخلی نیز باید مطابق استاندارد محصول و شرایط کاری تعیین شود، زیرا کاهش نامناسب ضخامت می تواند تحمل فشار و طول عمر سیستم را تحت تاثیر قرار دهد. در مدل های فایبرگلاس، لایه داخلی به صورت یکپارچه با لایه میانی و خارجی اکسترود می شود و در اتصال حرارتی نیز بخشی از اتصال همگن لوله و فیتینگ را تشکیل می دهد.

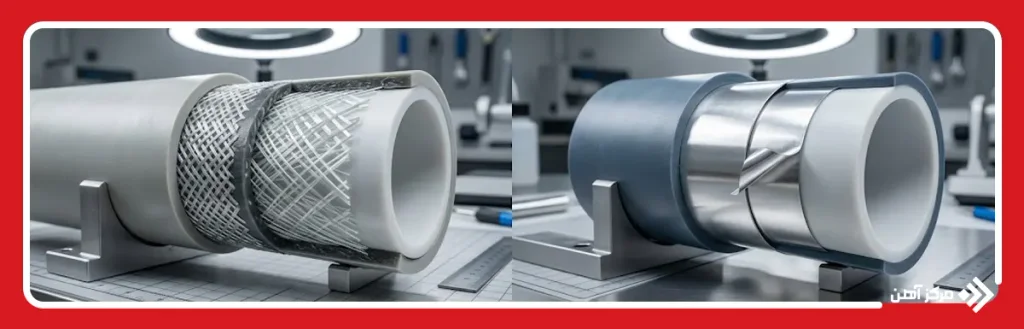

لایه میانی تقویت کننده

لایه میانی تقویت کننده مهم ترین تفاوت ساختاری لوله سه لایه با لوله های پلیمری ساده را ایجاد می کند. در مدل های فایبرگلاس، این بخش معمولا از ترکیب PP-R یا PP-RCT با الیاف شیشه ساخته می شود و وظیفه آن کاهش انبساط و انقباض ناشی از تغییر دما و افزایش پایداری ابعادی لوله است. Aquatherm اعلام می کند که در محصولات فایبرکامپوزیت این شرکت، وجود الیاف شیشه در لایه میانی می تواند انبساط خطی را نسبت به لوله های پلیمری معمولی به میزان قابل توجهی کاهش دهد. این ساختار همچنین باعث می شود لوله در دماهای بالاتر سختی و شکل خود را بهتر حفظ کند.

در لوله های سه لایه آلومینیومی، وظیفه تقویت بر عهده هسته فلزی قرار دارد. این لایه به حفظ فرم لوله، کاهش تغییرات طولی و افزایش پایداری مکانیکی کمک می کند و در بسیاری از سیستم ها مانعی در برابر نفوذ اکسیژن نیز ایجاد می کند. Geberit نیز لایه میانی آلومینیومی را بخش اصلی ایجاد پایداری و قابلیت خم شدن در لوله های چندلایه خود معرفی می کند. بنابراین جنس لایه میانی مستقیما بر رفتار حرارتی، شیوه نصب و کاربرد نهایی لوله تاثیر می گذارد.

لایه خارجی لوله

لایه خارجی لوله سه لایه وظیفه محافظت از ساختار داخلی در برابر عوامل محیطی و آسیب های احتمالی هنگام حمل، نصب و بهره برداری را بر عهده دارد. این بخش در مدل های فایبرگلاس معمولا از PP-R یا PP-RCT ساخته می شود و همراه با لایه داخلی و بخش تقویت شده میانی، ساختار یکپارچه لوله را تشکیل می دهد. سطح خارجی باید در برابر رطوبت، تماس های معمول کارگاهی و شرایط نصب مقاومت مناسبی داشته باشد و در عین حال امکان اجرای اتصال استاندارد را فراهم کند. کیفیت اکستروژن این لایه نیز بر یکنواختی سطح و دوام محصول تاثیر می گذارد.

در لوله های دارای هسته آلومینیومی، لایه خارجی پلیمری از بخش فلزی در برابر تماس مستقیم با محیط محافظت می کند و احتمال آسیب به آلومینیوم را کاهش می دهد. جنس و ضخامت این لایه بر اساس طراحی سازنده و استاندارد محصول تعیین می شوند. هنگام انتخاب لوله، باید سلامت سطح خارجی، یکنواختی ضخامت، نبود ترک و مشخصات درج شده توسط سازنده بررسی شوند تا ساختار سه لایه بتواند در طول دوره بهره برداری عملکرد مورد انتظار را حفظ کند.

لوله سه لایه چه کاربردی دارد؟

لوله سه لایه در تاسیساتی استفاده می شود که علاوه بر مقاومت در برابر فشار و دما، کنترل انبساط حرارتی و پایداری ابعادی نیز اهمیت دارد. یکی از مهم ترین کاربردهای آن، انتقال آب سرد و گرم در ساختمان های مسکونی، اداری و تجاری است. در این سیستم ها، لایه تقویت کننده باعث می شود تغییر طول لوله در اثر نوسان دما کاهش پیدا کند و اجرای مسیرهای طولانی با کنترل بیشتری انجام شود. به همین دلیل، اصطلاح لوله سه لایه آب معمولا برای محصولاتی به کار می رود که مطابق استاندارد و تاییدیه سازنده برای انتقال آب مصرفی طراحی شده اند. برخی مدل های چندلایه آلومینیومی نیز برای لوله کشی آب آشامیدنی و رایزرهای آب سرد و گرم استفاده می شوند.

کاربرد مهم دیگر این لوله ها در سیستم های گرمایشی و سرمایشی است. مدل های PP-R و PP-RCT تقویت شده با فایبرگلاس می توانند در مدارهای هیدرونیک، آب گرم، آب سرد و خطوط سرمایشی به کار روند و کاهش انبساط حرارتی آن ها نصب را در مسیرهای تاسیساتی آسان تر می کند. برخی لوله های سه لایه آلومینیومی نیز برای گرمایش رادیاتوری، سرمایش و حتی مدارهای گرمایش از کف طراحی می شوند.

در بعضی سیستم های تایید شده، از لوله سه لایه برای هوای فشرده یا کاربردهای صنعتی نیز استفاده می شود. با این حال، کاربرد نهایی باید همیشه بر اساس جنس لایه ها، فشار و دمای مجاز، نوع سیال و تاییدیه فنی همان محصول تعیین شود.

مزایا و معایب لوله سه لایه

لوله سه لایه به دلیل ساختار تقویت شده خود مزایای قابل توجهی در تاسیسات ساختمانی ایجاد می کند. یکی از مهم ترین مزایا، کاهش انبساط حرارتی نسبت به لوله های پلیمری ساده است. در مدل های فایبرگلاس، وجود الیاف شیشه در لایه میانی باعث می شود تغییر طول لوله در اثر افزایش دما کمتر شود و نیاز به کنترل انبساط کاهش پیدا کند. Aquatherm اعلام می کند که ساختار فایبرکامپوزیت این شرکت می تواند انبساط خطی را تا حدود 75 درصد نسبت به لوله های پلیمری بدون لایه تقویت کننده کاهش دهد. مقاومت در برابر خوردگی، وزن پایین، سطح داخلی صاف و امکان استفاده در سیستم های آب گرم، گرمایش و سرمایش نیز از دیگر مزایای این گروه هستند.

در مدل های دارای آلومینیوم، هسته فلزی علاوه بر محدود کردن تغییرات ابعادی، باعث افزایش پایداری شکل می شود و در برخی سیستم ها مانع نفوذ اکسیژن نیز ایجاد می کند. Geberit نیز لایه آلومینیومی را عامل پایداری، قابلیت خم شدن و ایجاد سد نفوذ معرفی می کند.

در مقابل، لوله سه لایه معمولا قیمت بالاتری نسبت به مدل های ساده دارد و نصب آن باید مطابق دستورالعمل سازنده انجام شود. در مدل های آلومینیومی ممکن است کالیبراسیون، آماده سازی انتهای لوله یا استفاده از اتصالات و ابزار مخصوص لازم باشد. همچنین کیفیت پایین اتصال میان لایه ها می تواند دوام محصول را کاهش دهد. به همین دلیل، هنگام خرید باید استاندارد، محدوده فشار و دما، نوع اتصال و اعتبار سازنده بررسی شوند.

لوله سه لایه به دلیل استفاده از یک لایه تقویت کننده میان دو لایه پلیمری، نسبت به بسیاری از لوله های ساده پایداری ابعادی بیشتری ایجاد می کند و برای انتقال آب سرد و گرم، گرمایش، سرمایش و برخی کاربردهای تاسیساتی مناسب است. در مدل های فایبرگلاس، لایه میانی به کاهش انبساط حرارتی کمک می کند و در مدل های آلومینیومی، هسته فلزی علاوه بر افزایش پایداری، می تواند نفوذ اکسیژن را نیز محدود کند. با این حال، همه محصولات سه لایه مشخصات یکسانی ندارند و انتخاب آن ها باید بر اساس جنس لایه ها، فشار و دمای کاری، استاندارد تولید و روش اتصال انجام شود. بررسی دیتاشیت سازنده و استفاده از اتصالات سازگار نیز در دوام سیستم اهمیت دارد. در مجموع، زمانی که کنترل انبساط، مقاومت در برابر خوردگی و پایداری عملکرد اهمیت دارد، لوله سه لایه می تواند گزینه مناسبی برای اجرای تاسیسات باشد.
