لوله ونتوری چیست؟ آشنایی با فلومتر ونتوری و کاربردهای آن
دسترسی سریع به محتوای این مطلب
لوله ونتوری یکی از تجهیزات مهم در اندازه گیری جریان سیالات است که بر اساس اصل اختلاف فشار کار می کند. این تجهیز با تغییر سطح مقطع مسیر عبور سیال، باعث افزایش سرعت جریان در بخش باریک تر شده و از اختلاف فشار ایجاد شده برای محاسبه دبی استفاده می کند. فلومتر ونتوری یکی از انواع فلومترهای اختلاف فشاری محسوب می شود که به دلیل دقت مناسب، مقاومت بالا و توانایی کار در شرایط صنعتی مختلف، در بسیاری از خطوط انتقال مایعات و گازها مورد استفاده قرار می گیرد. طراحی و ساخت این تجهیز نیازمند انتخاب دقیق مواد اولیه است؛ زیرا کیفیت فلزات به کار رفته در بدنه و اجزای آن می تواند بر عملکرد و دوام تجهیز تاثیر بگذارد. به همین دلیل، بررسی عواملی مانند قیمت آهن در فرآیند تولید تجهیزات صنعتی اهمیت زیادی دارد.
فلومتر ونتوری در صنایع مختلف مانند نفت و گاز، پتروشیمی، نیروگاه ها، تصفیه خانه ها و صنایع فرآیندی برای اندازه گیری جریان استفاده می شود. ساختار این تجهیز شامل بخش ورودی، قسمت مخروطی همگرا، گلوگاه باریک و بخش واگرا است که هر کدام نقش مشخصی در ایجاد و بازیابی فشار دارند. انتخاب جنس مناسب برای تولید این تجهیزات اهمیت زیادی دارد، زیرا شرایط کاری مانند فشار، دما و نوع سیال می تواند روی طول عمر آنها اثر بگذارد. به همین دلیل، هنگام بررسی تجهیزات انتقال سیال، عواملی مانند قیمت لوله مورد استفاده در ساخت و کیفیت آلیاژ نیز باید در نظر گرفته شود. در این مقاله مرکزآهن، بررسی می کنیم که لوله ونتوری چیست، چگونه کار می کند، چه انواعی دارد و در چه کاربردهایی مورد استفاده قرار می گیرد.
لوله ونتوری چیست؟
لوله ونتوری یک تجهیز اندازه گیری جریان است که برای تعیین سرعت یا دبی عبوری سیالات در خطوط انتقال استفاده می شود. این تجهیز بر اساس اثر ونتوری عمل می کند؛ به این صورت که با کاهش تدریجی سطح مقطع مسیر عبور سیال، سرعت جریان افزایش پیدا کرده و در مقابل فشار استاتیک کاهش می یابد. اندازه گیری اختلاف فشار بین بخش ورودی و گلوگاه لوله، امکان محاسبه میزان جریان عبوری را فراهم می کند. لوله ونتوری را می توان یک ابزار مکانیکی دقیق دانست که بدون نیاز به قطعات متحرک، اطلاعات مربوط به جریان مایعات و گازها را در اختیار سیستم کنترل قرار می دهد. در برخی سیستم ها برای بررسی فشار در نقاط مختلف مسیر، لوله ونتوری همراه با تجهیزاتی مانند گیج فشار استفاده می شود تا اختلاف فشار ایجاد شده در ورودی و گلوگاه به صورت دقیق بررسی شود.
ساختار لوله ونتوری معمولا از سه بخش اصلی تشکیل می شود: قسمت همگرا که باعث افزایش سرعت سیال می شود، بخش گلوگاه که کمترین سطح مقطع را دارد و قسمت واگرا که برای بازیابی فشار طراحی شده است. این طراحی باعث می شود افت فشار دائمی در مقایسه با تجهیزاتی مانند اوریفیس کمتر باشد و انرژی کمتری از سیستم گرفته شود. مواد مورد استفاده در ساخت لوله ونتوری با توجه به نوع سیال، فشار کاری و شرایط محیطی انتخاب می شوند. برای مثال، در خطوطی که سیالات خورنده یا دماهای بالا وجود دارد، از آلیاژهای مقاوم استفاده می شود. ساخت لوله ونتوری نیازمند دقت بالا در ابعاد و نسبت قطر بخش های مختلف است؛ زیرا کوچک ترین تغییر در طراحی می تواند روی دقت اندازه گیری جریان تاثیر بگذارد.
عملکرد لوله ونتوری
عملکرد لوله ونتوری بر پایه رابطه میان سرعت جریان و فشار سیال است که از اصل برنولی در مکانیک سیالات پیروی می کند. زمانی که سیال وارد بخش ورودی لوله ونتوری می شود، سطح مقطع مسیر به تدریج کاهش پیدا می کند. این کاهش سطح باعث افزایش سرعت عبور سیال در قسمت گلوگاه می شود و همزمان فشار استاتیک در این ناحیه کاهش می یابد. با اندازه گیری اختلاف فشار میان بخش ورودی و گلوگاه، می توان میزان جریان عبوری از داخل لوله را محاسبه کرد. به همین دلیل، فلومتر لوله ونتوری یکی از تجهیزات رایج برای اندازه گیری دبی در سیستم های صنعتی محسوب می شود. در واقع گر بخواهیم بدانیم فلومتر ونتوری چیست، باید گفت این تجهیز یکی از انواع فلومترهای اختلاف فشاری است که با اندازه گیری اختلاف فشار بین بخش ورودی و گلوگاه، میزان جریان عبوری سیال را محاسبه می کند.
در ساختار این تجهیز، قسمت همگرا وظیفه افزایش سرعت سیال را بر عهده دارد و بخش گلوگاه نقطه اصلی اندازه گیری اختلاف فشار است. پس از عبور سیال از گلوگاه، بخش واگرا باعث کاهش تدریجی سرعت و بازیابی بخش زیادی از فشار اولیه می شود. این ویژگی باعث شده لوله ونتوری نسبت به بسیاری از تجهیزات اختلاف فشاری، افت فشار دائمی کمتری ایجاد کند. البته دقت عملکرد این تجهیز به عواملی مانند طراحی هندسی، کیفیت ساخت، شرایط جریان و نحوه نصب وابسته است.
برای اندازه گیری صحیح، فشار در نقاط مشخصی از تجهیز برداشت می شود و اطلاعات به سیستم نمایش یا کنترل منتقل می گردد. در برخی کاربردها، سنسورهای فشار یا تجهیزات اندازه گیری اختلاف فشار به لوله متصل می شوند تا مقدار جریان با دقت بیشتری محاسبه شود. عملکرد مناسب فلومتر ونتوری به انتخاب صحیح نسبت قطر، جنس بدنه و شرایط کاری بستگی دارد.
کاربرد لوله ونتوری
کاربرد لوله ونتوری بیشتر در سیستم هایی دیده می شود که اندازه گیری دقیق جریان سیالات بدون ایجاد افت فشار زیاد اهمیت دارد. این تجهیز به دلیل ساختار بدون قطعه متحرک، دوام بالا و قابلیت استفاده در شرایط صنعتی مختلف، در بسیاری از خطوط انتقال مایعات و گازها مورد استفاده قرار می گیرد. صنایع نفت و گاز، پتروشیمی، نیروگاه ها، تصفیه خانه های آب و فاضلاب و کارخانه های فرآیندی از مهم ترین مصرف کنندگان این تجهیز هستند. در این کاربردها، لوله ونتوری برای کنترل جریان، پایش عملکرد تجهیزات و مدیریت فرآیندهای تولید به کار گرفته می شود.
یکی از مهم ترین مزایای استفاده از این تجهیز، توانایی اندازه گیری جریان در خطوطی است که فشار و دمای کاری بالا دارند. برخلاف برخی تجهیزات اندازه گیری که در برابر شرایط سخت صنعتی محدودیت دارند، طراحی لوله ونتوری امکان استفاده در محیط های مختلف را فراهم می کند. همچنین در سیستم هایی که وجود ذرات معلق یا ناخالصی در سیال می تواند مشکل ایجاد کند، این تجهیز معمولا عملکرد مناسبی دارد؛ زیرا مسیر عبور آن نسبت به تجهیزات دارای اجزای داخلی پیچیده، کمتر دچار گرفتگی می شود.
از دیگر کاربردهای لوله ونتوری می توان به اندازه گیری جریان آب در شبکه های انتقال، کنترل جریان بخار در صنایع، بررسی مصرف گاز در واحدهای صنعتی و کنترل فرآیندهای شیمیایی اشاره کرد. انتخاب نوع مناسب فلومتر ونتوری باید بر اساس نوع سیال، محدوده دبی، فشار کاری، دمای محیط و میزان دقت مورد نیاز انجام شود. در ادامه، مهم ترین انواع لوله ونتوری و تفاوت های ساختاری آنها بررسی خواهد شد تا انتخاب این تجهیز برای کاربردهای مختلف ساده تر شود.

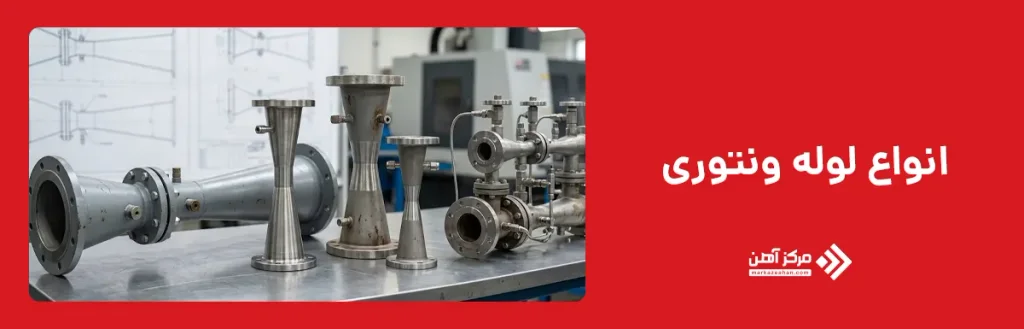

انواع لوله ونتوری کدامند؟
انواع لوله ونتوری بر اساس شکل هندسی، طول بخش های مختلف، نسبت قطر ورودی به گلوگاه و شرایط استفاده طراحی می شوند. اگرچه همه مدل ها از یک اصل مشترک یعنی ایجاد اختلاف فشار برای اندازه گیری جریان استفاده می کنند، اما تفاوت در طراحی باعث می شود هر نوع برای کاربرد مشخصی مناسب تر باشد. انتخاب مدل مناسب به عواملی مانند نوع سیال، میزان دبی، فشار کاری، فضای نصب و میزان افت فشار قابل قبول در سیستم بستگی دارد. به همین دلیل، پیش از انتخاب فلومتر ونتوری باید مشخصات فرآیند به دقت بررسی شود. همچنین در بسیاری از منابع فنی، عکس لوله ونتوری برای نمایش تفاوت میان بخش همگرا، گلوگاه و بخش واگرا استفاده می شود تا ساختار داخلی این تجهیز بهتر قابل درک باشد.
به طور کلی، لوله های ونتوری به چند گروه اصلی تقسیم می شوند که شامل لوله ونتوری کلاسیک، کوتاه، مدل های با نسبت قطر متفاوت و نمونه های چند مرحله ای هستند. لوله ونتوری کلاسیک به دلیل طراحی استاندارد و قابلیت بازیابی مناسب فشار، یکی از رایج ترین مدل ها در صنایع مختلف محسوب می شود. مدل کوتاه برای فضاهایی که محدودیت نصب وجود دارد استفاده می شود، اما ممکن است افت فشار بیشتری نسبت به مدل های طولانی ایجاد کند. همچنین مدل های چند مرحله ای برای شرایطی طراحی می شوند که کنترل بهتر جریان یا کاهش اثرات ناشی از تغییرات شدید فشار مورد نیاز است.
در انتخاب میان انواع لوله ونتوری باید علاوه بر شکل ظاهری، عملکرد واقعی تجهیز در شرایط کاری بررسی شود. عواملی مانند دقت اندازه گیری، هزینه ساخت لوله ونتوری، جنس بدنه، میزان خوردگی سیال و نیازهای تعمیر و نگهداری می توانند روی تصمیم نهایی تاثیر بگذارند. در ادامه، هر یک از مدل های اصلی لوله ونتوری به صورت جداگانه بررسی می شوند تا تفاوت ساختاری و کاربرد هر نوع مشخص شود.
لوله ونتوری کلاسیک
لوله ونتوری کلاسیک یا استاندارد یکی از رایج ترین مدل های این تجهیز برای اندازه گیری جریان سیالات است. این نوع بر اساس طراحی اصلی ونتوری ساخته می شود و از سه بخش ورودی همگرا، گلوگاه باریک و خروجی واگرا تشکیل شده است. در بخش همگرا، سرعت سیال افزایش پیدا می کند و در قسمت گلوگاه اختلاف فشار ایجاد می شود. سپس بخش واگرا به گونه ای طراحی شده است که بخش زیادی از فشار از دست رفته را بازیابی کند. این ویژگی باعث می شود افت فشار دائمی در سیستم کمتر باشد و انرژی کمتری برای جبران آن نیاز باشد.
لوله ونتوری کلاسیک معمولا در خطوط انتقال آب، بخار، گازها و سایر سیالات صنعتی استفاده می شود. طراحی استاندارد این مدل باعث شده عملکرد آن قابل پیش بینی باشد و بتوان از آن در پروژه هایی که دقت اندازه گیری و کاهش افت فشار اهمیت دارد، استفاده کرد. این نوع به ویژه برای خطوط با دبی بالا مناسب است؛ زیرا بدون ایجاد اختلال جدی در جریان، امکان اندازه گیری مقدار عبور سیال را فراهم می کند.
یکی از مزایای مهم این مدل، مقاومت مناسب در برابر فرسایش و گرفتگی است. به دلیل نداشتن قطعات داخلی متحرک، احتمال خرابی مکانیکی کاهش پیدا می کند و هزینه نگهداری آن نسبت به برخی تجهیزات پیچیده کمتر است. با این حال، برای دستیابی به دقت مطلوب باید طراحی و نصب آن مطابق استاندارد انجام شود. انتخاب جنس مناسب بدنه نیز اهمیت زیادی دارد؛ زیرا شرایطی مانند فشار، دما و خاصیت خورندگی سیال می تواند روی عمر مفید لوله ونتوری تاثیر بگذارد.
لوله ونتوری کوتاه
لوله ونتوری کوتاه نوعی از این تجهیز است که با هدف کاهش طول کلی و امکان نصب در فضاهای محدود طراحی شده است. در این مدل، طول بخش های همگرا و واگرا نسبت به لوله ونتوری کلاسیک کمتر است، اما اصل عملکرد همچنان بر ایجاد اختلاف فشار بین ورودی و گلوگاه استوار است. کاهش ابعاد این تجهیز باعث می شود بتوان از آن در سیستم هایی استفاده کرد که فضای کافی برای نصب مدل های استاندارد وجود ندارد یا طول مسیر لوله کشی محدود است.
یکی از ویژگی های مهم لوله ونتوری کوتاه، سادگی بیشتر در جانمایی و نصب است. این مدل می تواند در برخی خطوط فرآیندی، سیستم های انتقال سیال و تجهیزات صنعتی که محدودیت فضا دارند، گزینه مناسبی باشد. با این حال، کاهش طول هندسی ممکن است باعث شود میزان بازیابی فشار نسبت به مدل کلاسیک کمتر باشد و افت فشار بیشتری در سیستم ایجاد شود. به همین دلیل، هنگام انتخاب این نوع باید شرایط عملیاتی و میزان افت فشار قابل قبول بررسی شود.
استفاده از لوله ونتوری کوتاه نیازمند توجه به پارامترهایی مانند دبی جریان، نسبت قطر، نوع سیال و دقت مورد انتظار است. اگر طراحی یا نصب این تجهیز به درستی انجام نشود، ممکن است اختلاف فشار ایجاد شده با شرایط پیش بینی شده مطابقت نداشته باشد و دقت اندازه گیری کاهش پیدا کند. به همین دلیل، در پروژه های صنعتی باید مشخصات فنی لوله ونتوری کوتاه بر اساس نیاز واقعی سیستم انتخاب شود. این مدل بیشتر برای کاربردهایی مناسب است که فضای نصب اهمیت زیادی دارد و در عین حال نیاز به یک روش قابل اعتماد برای اندازه گیری جریان وجود دارد.

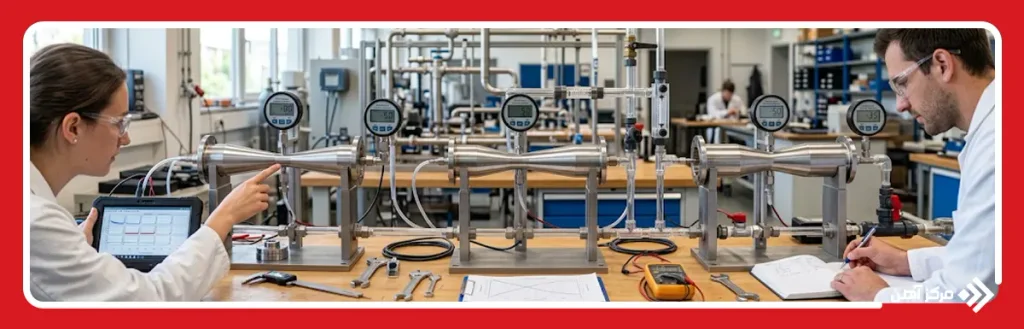

لوله ونتوری با نسبت قطر بالا و پایین
لوله ونتوری با نسبت قطر بالا و پایین بر اساس تفاوت میان قطر بخش ورودی و قطر گلوگاه طراحی می شود. این نسبت که معمولا با نماد β نمایش داده می شود، یکی از عوامل مهم در عملکرد فلومتر ونتوری است؛ زیرا میزان کاهش سطح مقطع و در نتیجه مقدار تغییر سرعت و اختلاف فشار ایجاد شده را مشخص می کند. هرچه نسبت قطر میان ورودی و گلوگاه متفاوت تر باشد، میزان افت فشار و حساسیت اندازه گیری نیز تغییر خواهد کرد. به همین دلیل، انتخاب مقدار مناسب این نسبت باید با توجه به شرایط جریان، محدوده اندازه گیری و الزامات فرآیند انجام شود.
در این نوع لوله ونتوری، طراحان با تغییر نسبت قطر می توانند تعادل مناسبی میان دقت اندازه گیری و میزان افت فشار ایجاد کنند. نسبت های پایین تر معمولا اختلاف فشار بیشتری ایجاد می کنند و ممکن است حساسیت اندازه گیری را افزایش دهند، اما در مقابل افت فشار بیشتری در سیستم به وجود می آورند. نسبت های بالاتر افت فشار کمتری ایجاد می کنند، ولی ممکن است میزان اختلاف فشار برای اندازه گیری دقیق کاهش پیدا کند. بنابراین، انتخاب نسبت قطر مناسب یک تصمیم مهندسی است که باید بر اساس نیاز واقعی سیستم انجام شود.
این مدل در بسیاری از کاربردهای صنعتی که کنترل انرژی مصرفی و دقت اندازه گیری اهمیت دارد، مورد توجه قرار می گیرد. در زمان طراحی یا انتخاب این تجهیز باید عواملی مانند سرعت جریان، خواص سیال، فشار کاری، دمای فرآیند و شرایط نصب بررسی شود. همچنین کیفیت ساخت لوله ونتوری اهمیت زیادی دارد؛ زیرا کوچک ترین تغییر در ابعاد گلوگاه یا قطر داخلی می تواند روی نتیجه اندازه گیری تاثیر بگذارد. به همین دلیل، تولید این تجهیزات معمولا با کنترل دقیق ابعادی انجام می شود.
لوله ونتوری چند مرحله ای
لوله ونتوری چند مرحله ای نوعی طراحی پیشرفته تر از تجهیزات ونتوری است که برای شرایطی استفاده می شود که کنترل جریان، کاهش تدریجی فشار یا مدیریت بهتر تغییرات سیال اهمیت دارد. در این مدل، مسیر عبور سیال به جای یک ناحیه کاهش فشار، شامل چند بخش متوالی با تغییرات کنترل شده در سطح مقطع است. این ساختار باعث می شود افت فشار و تغییر سرعت جریان در چند مرحله انجام شود و امکان کنترل بهتر رفتار سیال در سیستم فراهم شود.
یکی از کاربردهای مهم لوله ونتوری چند مرحله ای در شرایطی است که اختلاف فشار زیاد وجود دارد یا کاهش ناگهانی فشار می تواند باعث ایجاد مشکلاتی مانند آشفتگی شدید جریان، صدا، لرزش یا پدیده کاویتاسیون شود. تقسیم فرآیند کاهش فشار به چند مرحله کمک می کند انرژی جریان به شکل کنترل شده تری مدیریت شود. به همین دلیل، این مدل در برخی سیستم های صنعتی حساس، خطوط فرآیندی و تجهیزاتی که نیاز به کنترل دقیق جریان دارند، مورد استفاده قرار می گیرد.
طراحی و ساخت این نوع لوله ونتوری نسبت به مدل های ساده پیچیده تر است و نیاز به محاسبات دقیق مهندسی دارد. عواملی مانند تعداد مراحل، نسبت قطر بخش ها، نوع سیال، فشار ورودی و خروجی و شرایط بهره برداری باید پیش از انتخاب بررسی شوند. اگرچه هزینه اولیه این مدل ممکن است بیشتر از نمونه های معمولی باشد، اما در کاربردهای خاص می تواند باعث افزایش پایداری سیستم و کاهش مشکلات ناشی از تغییرات ناگهانی جریان شود. بنابراین، لوله ونتوری چند مرحله ای بیشتر برای پروژه هایی مناسب است که کنترل دقیق فرآیند و عملکرد پایدار تجهیزات اولویت دارد.
مزایا و معایب لوله ونتوری
لوله ونتوری به دلیل ساختار ساده، دوام بالا و قابلیت اندازه گیری جریان در شرایط مختلف، یکی از تجهیزات پرکاربرد در سیستم های صنعتی محسوب می شود. یکی از مهم ترین مزایای این تجهیز، نداشتن قطعات متحرک است؛ زیرا نبود قطعات مکانیکی حساس باعث کاهش احتمال خرابی و افزایش طول عمر سیستم می شود. همچنین طراحی داخلی این تجهیز باعث می شود نسبت به برخی تجهیزات اختلاف فشاری، افت فشار دائمی کمتری ایجاد شود. این ویژگی به کاهش مصرف انرژی در سیستم کمک می کند و در خطوط انتقال بزرگ اهمیت زیادی دارد.
از دیگر مزایای لوله ونتوری می توان به قابلیت استفاده برای اندازه گیری جریان مایعات، گازها و بخار اشاره کرد. این تجهیز در شرایط فشار و دمای بالا نیز عملکرد مناسبی دارد و در بسیاری از صنایع مانند نفت و گاز، پتروشیمی و نیروگاه ها مورد استفاده قرار می گیرد. همچنین به دلیل مقاومت مناسب در برابر فرسایش و وجود ذرات معلق در برخی سیالات، نسبت به بعضی تجهیزات اندازه گیری حساسیت کمتری به گرفتگی دارد.
با وجود این مزایا، لوله ونتوری محدودیت هایی نیز دارد. یکی از معایب اصلی آن، هزینه ساخت و نصب بالاتر نسبت به برخی تجهیزات ساده تر مانند صفحه روزنه ای است. همچنین برای دستیابی به دقت مناسب، طراحی هندسی و نصب باید با دقت انجام شود و وجود خطا در ابعاد یا شرایط جریان می تواند نتیجه اندازه گیری را تحت تاثیر قرار دهد. علاوه بر این، این تجهیز معمولا فضای بیشتری نسبت به برخی فلومترهای فشرده نیاز دارد. بنابراین، انتخاب لوله ونتوری باید بر اساس شرایط واقعی پروژه، میزان دقت مورد نیاز و محدودیت های اجرایی انجام شود.
هنگام انتخاب لوله ونتوری به چه نکاتی توجه کنیم؟
انتخاب لوله ونتوری مناسب نیازمند بررسی دقیق شرایط کاری سیستم و مشخصات سیالی است که قرار است اندازه گیری شود. اولین عامل مهم، نوع سیال است؛ زیرا ویژگی هایی مانند چگالی، ویسکوزیته، دما و میزان خورندگی می توانند روی جنس و طراحی تجهیز تاثیر بگذارند. برای مثال، در خطوطی که سیالات خورنده عبور می کنند، باید از موادی استفاده شود که مقاومت شیمیایی مناسبی داشته باشند. همچنین محدوده فشار و دبی جریان باید پیش از انتخاب مشخص شود تا تجهیز بتواند در شرایط واقعی عملکرد دقیق و پایدار داشته باشد.
عامل مهم دیگر، نسبت قطر ورودی به گلوگاه و طراحی هندسی لوله ونتوری است. این نسبت تاثیر مستقیمی بر مقدار اختلاف فشار ایجاد شده و میزان حساسیت اندازه گیری دارد. اگر طراحی متناسب با شرایط جریان انجام نشود، ممکن است دقت فلومتر ونتوری کاهش پیدا کند یا افت فشار بیشتری به سیستم وارد شود. علاوه بر این، فضای نصب، نحوه اتصال به خطوط لوله، شرایط نگهداری و امکان دسترسی برای بازرسی های دوره ای نیز باید در نظر گرفته شود.
در زمان خرید یا ساخت لوله ونتوری، کیفیت تولید و رعایت استانداردهای طراحی اهمیت زیادی دارد. ابعاد دقیق بخش همگرا، گلوگاه و بخش واگرا باید مطابق محاسبات مهندسی باشد؛ زیرا کوچک ترین تغییر در هندسه داخلی می تواند روی نتیجه اندازه گیری اثر بگذارد. همچنین بررسی سوابق سازنده، جنس بدنه، محدوده دمای کاری و سازگاری تجهیز با سیستم موجود، به انتخاب بهتر کمک می کند. در نهایت، انتخاب صحیح لوله ونتوری باعث افزایش دقت اندازه گیری، کاهش هزینه های تعمیرات و بهبود عملکرد کلی فرآیند خواهد شد.
لوله ونتوری یکی از تجهیزات دقیق اندازه گیری جریان است که با ایجاد اختلاف فشار در مسیر عبور سیال، امکان محاسبه دبی را فراهم می کند. این تجهیز به دلیل ساختار ساده، مقاومت مناسب و افت فشار کمتر نسبت به برخی تجهیزات مشابه، در صنایع مختلف مانند نفت و گاز، پتروشیمی و صنایع فرآیندی کاربرد گسترده ای دارد.
در این مقاله مرکزآهن بررسی شد که لوله ونتوری چیست، عملکرد فلومتر ونتوری چگونه است و چه انواعی از این تجهیز وجود دارد. مدل های کلاسیک، کوتاه، چند مرحله ای و مدل های با نسبت قطر متفاوت، هر کدام برای شرایط مشخصی طراحی می شوند. انتخاب صحیح لوله ونتوری باید بر اساس نوع سیال، فشار کاری، دبی جریان و شرایط نصب انجام شود تا دقت اندازه گیری و عملکرد سیستم حفظ شود.
سوالات متداول
لوله ونتوری برای اندازه گیری جریان مایعات، گازها و بخار در خطوط صنعتی استفاده می شود. این تجهیز در سیستم هایی که نیاز به اندازه گیری دبی با افت فشار کم دارند، کاربرد گسترده ای دارد.
نسبت قطر ورودی به گلوگاه، میزان اختلاف فشار ایجاد شده در لوله ونتوری را تعیین می کند. تغییر این نسبت می تواند روی دقت اندازه گیری، حساسیت فلومتر و میزان افت فشار سیستم تاثیر بگذارد.
بله، اما افت فشار دائمی لوله ونتوری معمولا نسبت به بسیاری از تجهیزات اختلاف فشاری کمتر است. طراحی بخش واگرا باعث می شود بخش زیادی از فشار از دست رفته بازیابی شود.
برای محیط های خورنده معمولا از آلیاژهای مقاوم مانند فولاد زنگ نزن استفاده می شود. انتخاب جنس مناسب به نوع سیال، دما، فشار کاری و شرایط محیطی بستگی دارد.
فلومتر ونتوری تجهیزی برای اندازه گیری جریان است که با استفاده از اختلاف فشار بین بخش ورودی و گلوگاه، میزان عبور سیال را محاسبه می کند. این تجهیز یکی از روش های رایج اندازه گیری جریان در صنایع مختلف است.
