معرفی و بررسی کامل انواع اسکافلد و کاربردها

اسکافلد یکی از پرکاربردترین سازه های موقت در صنعت ساختمان و پروژه های عمرانی است که برای ایجاد تکیه گاه ایمن در حین ساخت وساز استفاده می شود. این ساختار فلزی، که اغلب از لوله های فولادی ساخته می شود، در پروژه های بتنی، داربست بندی و پشتیبانی از سازه های موقت به کار می رود. در این مقاله ابتدا توضیح می دهیم که اسکافلد چیست و سپس به بررسی انواع، کاربردها و تفاوت های آن با داربست می پردازیم.

اسکافلد چیست؟

اسکافلد یک سازه موقت فلزی است که از فریم های استاندارد، مهاربندها و اتصالات قفل شونده تشکیل شده است. این سیستم به صورت پیش ساخته طراحی شده و دارای استحکام و ایمنی بالایی است. اجزای اسکافلد معمولا از فولاد گالوانیزه ساخته می شوند تا در برابر خوردگی مقاوم باشند. طراحی ماژولار آن امکان مونتاژ و دمونتاژ سریع را فراهم می کند. برخلاف سازه های سنتی، اسکافلدها تحت استانداردهای مهندسی تولید شده و از یکنواختی و پایداری بیشتری برخوردارند.

وزن اسکافلد

وزن اسکافلد به عوامل مختلفی بستگی دارد که مهمترین آن ها نوع متریال و طراحی اسکافلد است. اسکافلدها عمدتا از فولاد یا آلومینیوم ساخته می شوند. اسکافلدهای فولادی به دلیل استحکام بالا، وزن بیشتری دارند و برای پروژه های سنگین تری مانند ساخت سازه های بتنی مورد استفاده قرار می گیرند. اسکافلدهای آلومینیومی به دلیل وزن سبک تر، برای پروژه های کوچک تر و حمل و نقل آسان تر ترجیح داده می شوند، اما مقاومت کمتری در برابر بارهای سنگین دارند.

طراحی و نوع سیستم اسکافلد نیز بر وزن آن تاثیر می گذارد. به عنوان مثال، اسکافیلد های لوله ای و قاب بندی به دلیل اتصالات پیچیده تر و لوله های فولادی، وزن بیشتری دارند. همچنین، استانداردهای بین المللی مانند BS EN 12811 و OSHA محدودیت هایی برای وزن و ظرفیت باربری اسکافلدها تعیین می کنند تا ایمنی سازه حفظ شود.

انواع اسکافلد

اسکافلدها بر اساس طراحی، نوع اتصالات و کاربرد به چند دسته اصلی تقسیم می شوند. هر نوع اسکافلد ویژگی های خاصی دارد که آن را برای شرایط و پروژه های خاص مناسب می سازد. در ادامه، انواع متداول اسکافلد بررسی را بررسی می کنیم:

اسکافلد مثلثی (Truss Scaffold)

این نوع اسکافلد از فریم های مثلثی شکل تشکیل شده و برای اجرای قالب بندی بتن در کف ها و سقف های سنگین استفاده می شود.

• ویژگی ها: دارای استحکام بالا، مناسب برای بارهای سنگین.
• اتصالات: فریم های نری و مادگی که روی هم قرار می گیرند.
• مزایا: مونتاژ و دمونتاژ سریع، مقاومت بالا در برابر بارهای فشاری.

اسکافلد چکشی (Cuplock or Ringlock Scaffold)

اسکافلد چکشی یکی از پرکاربردترین سیستم های داربستی است که برای اجرای سازه های موقتی و قالب بندی دیوارهای بلند استفاده می شود.

• ویژگی ها: دارای گره های استاندارد با اتصالات چکشی یا رینگی.
• اتصالات: از طریق قفل های خاص که به وسیله ضربه چکش در جای خود محکم می شوند.
• مزایا: سرعت بالای نصب، نیاز کمتر به نیروی کار ماهر، استحکام بالا.

اسکافلد ستاره ای (Star Scaffold)

این نوع اسکافلد دارای اتصالات ستاره ای شکل است و معمولا در پروژه هایی که نیاز به پایداری بالا دارند، استفاده می شود.

• ویژگی ها: پایداری بیشتر به دلیل طراحی خاص اتصالات.
• اتصالات: دارای سیستم گره های ستاره ای که اجزا را در زوایای مختلف متصل می کند.
• مزایا: تحمل بارهای محوری و جانبی بالا، استفاده در پروژه های خاص صنعتی و عمرانی.

اسکافلد لوله ای (Tube and Clamp Scaffold)

این سیستم از لوله های فولادی و بست های گیره ای برای اتصال قطعات استفاده می کند و یکی از انعطاف پذیرترین انواع اسکافلد است.

• ویژگی ها: امکان تنظیم در زوایای مختلف.
• اتصالات: بست های دو پیچ و تک پیچ برای قفل کردن لوله ها.
• مزایا: مناسب برای محیط های پیچیده و نامنظم، قابلیت تنظیم بالا.

اسکافلد قالب بندی

اسکافلد قالب بندی یک سازه موقت مهندسی شده است که در اجرای قالب های بتن ریزی برای سازه های بتنی نظیر ستون ها، دیوارها، سقف ها و پل ها استفاده می شود. این سیستم به دلیل استحکام بالا و توزیع یکنواخت بار، در پروژه های عمرانی و صنعتی کاربرد گسترده ای دارد. در این میان آشنایی با تفاوت اسکافلد و داربست نیز اهمیت دارد، زیرا اسکافلد بیشتر برای نگهداری قالب و تحمل بار بتن استفاده می شود، در حالی که داربست معمولا برای دسترسی کارگران به ارتفاع در پروژه های ساختمانی به کار می رود.

اجزای اصلی اسکافلد قالب بندی

• فریم های فلزی: معمولا از فولاد یا آلومینیوم ساخته شده و به صورت مثلثی یا مربعی طراحی می شوند.
• مهاربندها: برای افزایش پایداری و جلوگیری از تغییر شکل سازه در حین بتن ریزی.
• جک های تنظیم ارتفاع: برای تنظیم سطح قالب بندی و اطمینان از هم تراز بودن سطوح بتنی.
• پایه های تلسکوپی: امکان تغییر ارتفاع و سازگاری با شرایط مختلف پروژه را فراهم می کند.
• اتصالات و بست ها: برای قفل کردن بخش های مختلف و افزایش ایمنی سازه.

در پروژه هایی که نیاز به قالب بندی سقف دارند، قیمت قالب بتن سقف نقش مهمی در برآورد هزینه کلی اسکافلد ایفا می کند.

جک اسکافلد

جک اسکافلد یکی از اجزای حیاتی سیستم های اسکافلد است که به طور عمده در قالب بندی و پشتیبانی سازه های بتنی کاربرد دارد. جک های اسکافلد معمولا از فولاد ساخته می شوند و به همین دلیل، قیمت آهن کیلویی تاثیر زیادی بر هزینه تولید و نصب این سیستم ها دارد . این جک ها در دو نوع اصلی جک تنظیمی و جک سقفی تولید می شوند. جک اسکافلد برای تنظیم ارتفاع و ایجاد پشتیبانی موقت در ساختارهای بتنی، به ویژه در پروژه های ساختمانی و عمرانی، مورد استفاده قرار می گیرد. ویژگی ها و عملکرد جک اسکافلد به شرح زیر است:

• تنظیم ارتفاع دقیق: جک های اسکافلد به گونه ای طراحی شده اند که می توانند به طور دقیق ارتفاع سازه را تنظیم کنند. این ویژگی به ویژه در پروژه های بتن ریزی، جایی که نیاز به تراز بودن دقیق سطوح است، اهمیت دارد.
• ساختار مقاوم: جک ها به طور معمول از فولاد گالوانیزه یا استیل ساخته می شوند تا در برابر خوردگی و فشارهای سنگین مقاوم باشند.
• کاربرد در قالب بندی بتن: جک اسکافلد به عنوان یک عنصر اساسی در پشتیبانی از قالب های بتن و کنترل انقباض و انبساط آنها عمل می کند.
• نصب سریع و آسان: جک ها معمولا دارای مکانیسم قفل شونده ای هستند که نصب و دمونتاژ آن ها را سریع و ایمن می کند.

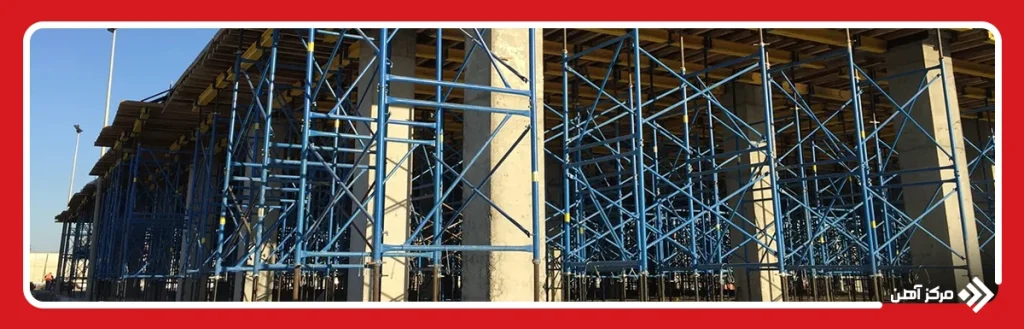

کاربردهای اسکافلد در پروژه های ساختمانی

اسکافلد ساختمانی یکی از تجهیزات مهم در اجرای سازه های بتنی است که برای نگهداری قالب ها و انتقال بار در زمان بتن ریزی استفاده می شود. سیستم اسکافلد به دلیل استحکام بالا و سرعت نصب مناسب، در بسیاری از پروژه های عمرانی و صنعتی کاربرد دارد و در انواع مختلفی مانند اسکافلد مثلثی و اسکافلد چکشی مورد استفاده قرار می گیرد. این تجهیزات معمولا همراه با جک اسکافلد برای تنظیم ارتفاع و ایجاد تراز دقیق در سازه ها به کار می روند.

کاربردهای اسکافلد در پروژه های ساختمانی:

• اجرای سقف های بتنی در ساختمان ها
• نگهداری قالب در سیستم اسکافلد قالب بندی
• پشتیبانی از قالب های تیر و دال بتنی
• استفاده در ساخت پل ها و سازه های عمرانی بزرگ
• استفاده در پروژه های صنعتی و کارگاهی
• ایجاد سازه موقت برای تحمل بار بتن تازه
• استفاده در قالب بندی ستون ها و دیوارهای بتنی
• کاربرد در سیستم های ترکیبی داربست اسکافلد در پروژه های بزرگ

مزایا و معایب استفاده از اسکافلد

استفاده از اسکافلد ساختمانی در پروژه های بتن ریزی باعث افزایش ایمنی، سرعت اجرا و کیفیت سازه می شود. با توجه به طراحی مهندسی شده سیستم اسکافلد و استفاده از قطعاتی مانند جک اسکافلد، امکان اجرای دقیق قالب بندی در پروژه های مختلف فراهم می شود. با این حال مانند هر تجهیز ساختمانی دیگر، استفاده از اسکافلد نیز مزایا و محدودیت هایی دارد که باید در زمان انتخاب و اجرا مورد توجه قرار گیرد.

مزایای استفاده از اسکافلد:

• استحکام و ظرفیت تحمل بار بالا
• نصب و جمع آوری سریع در کارگاه
• قابلیت استفاده مجدد در پروژه های مختلف
• ایجاد ایمنی بیشتر در زمان بتن ریزی
• سازگاری با انواع سیستم های قالب بندی

معایب استفاده از اسکافلد:

• نیاز به فضای مناسب برای نصب در کارگاه
• هزینه اولیه نسبت به برخی روش های سنتی
• نیاز به نصب صحیح برای جلوگیری از خطاهای اجرایی
• وزن نسبتا بالا در برخی انواع مانند اسکافلد مثلثی یا اسکافلد چکشی.

عوامل موثر بر قیمت اسکافلد

هزینه های مربوط به اسکافلد تحت تاثیر چندین عامل قرار دارد که می تواند قیمت نهایی این سیستم ها را تغییر دهد. این عوامل شامل نوع اسکافلد، مدت زمان استفاده، تعداد اجزا، موقعیت پروژه و هزینه های نصب و نگهداری می باشد. یکی از عوامل تأثیرگذار در هزینه های اجرای اسکافلد، قیمت لوله داربست است که می تواند بسته به کیفیت و ابعاد متفاوت باشد.

• نوع اسکافلد: اسکافلدها انواع مختلفی دارند و هر یک از این انواع بسته به پیچیدگی طراحی و نیاز به اجزای خاص، هزینه متفاوتی خواهند داشت.

• مدت زمان استفاده: اگر اسکافلد برای پروژه ای بلند مدت یا چند مرحله ای مورد استفاده قرار گیرد، هزینه ها به طور طبیعی افزایش می یابد. این هزینه ها شامل کرایه یا خرید سیستم، همچنین هزینه های نگهداری و تعمیر می باشد.

• نصب و نگهداری: هزینه های نصب و نگهداری اسکافلد به مهارت و تجربه نیروی کار بستگی دارد. نصب سریع و ایمن نیاز به تخصص دارد که خود هزینه بر است. علاوه بر این، برخی پروژه ها نیاز به نظارت مداوم بر ایمنی و وضعیت اسکافلد دارند که هزینه های اضافی به دنبال خواهد داشت.

نکات مهم هنگام خرید اسکافلد

در پروژه های عمرانی و ساختمانی، انتخاب صحیح اسکافلد ساختمانی اهمیت زیادی در ایمنی و کیفیت اجرای سازه دارد. اسکافلدها برای نگهداری قالب ها و تحمل وزن بتن در زمان ساخت استفاده می شوند و به همین دلیل باید با دقت انتخاب شوند. هنگام خرید باید علاوه بر بررسی کیفیت تجهیزات، به قیمت انواع اسکافلد و مشخصات فنی آن نیز توجه کرد تا متناسب با نیاز پروژه بهترین گزینه انتخاب شود. همچنین آشنایی با تفاوت اسکافلد و داربست و کاربرد هر یک به تصمیم گیری بهتر کمک می کند، زیرا داربست اسکافلد در برخی پروژه ها به صورت ترکیبی مورد استفاده قرار می گیرد. نکات مهم هنگام خرید اسکافلد:

• بررسی کیفیت و ضخامت لوله ها و قطعات فلزی اسکافلد
• توجه به ظرفیت تحمل بار اسکافلد ساختمانی
• انتخاب نوع مناسب اسکافلد متناسب با نوع پروژه
• بررسی استانداردهای تولید و ایمنی محصول
• توجه به کیفیت اتصالات، پایه ها و جک های قابل تنظیم
• مقایسه قیمت انواع اسکافلد در بازار قبل از خرید
• در نظر گرفتن شرایط حمل و نقل و نصب آسان در کارگاه
• بررسی دوام و امکان استفاده مجدد از تجهیزات اسکافلد
• توجه به تفاوت اسکافلد و داربست برای انتخاب سیستم مناسب
• خرید از تولیدکنندگان معتبر برای اطمینان از کیفیت داربست اسکافلد

رعایت این نکات باعث می شود اسکافلد انتخاب شده از نظر ایمنی، دوام و هزینه برای پروژه های ساختمانی مناسب باشد.
