تفاوت نبشی و سپری چیست؟

نبشی و سپری از جمله مقاطع فولادی پرکاربرد در پروژه های ساختمانی، صنعتی و سازه های فلزی هستند که با وجود شباهت در استفاده به عنوان اجزای تقویتی و اتصال دهنده، از نظر هندسه مقطع، شیوه انتقال نیرو، فرآیند تولید، ابعاد، ظرفیت باربری و نحوه اتصال تفاوت های قابل توجهی دارند. شناخت این تفاوت ها برای انتخاب مقطع مناسب اهمیت زیادی دارد، زیرا انتخاب نادرست می تواند موجب افزایش وزن سازه، دشواری اجرای اتصالات یا کاهش بهره وری اقتصادی پروژه شود. از طرف دیگر، نوسانات بازار و تغییر هزینه مواد اولیه باعث شده بررسی مشخصات فنی در کنار عواملی مانند قیمت آهن اهمیت بیشتری پیدا کند. در ادامه این مقاله، تفاوت نبشی و سپری را از جنبه های فنی و اجرایی بررسی می کنیم تا مشخص شود هر یک در چه شرایطی انتخاب مناسب تری است.

بررسی تفاوت های نبشی و سپری

برای بررسی دقیق فرق نبشی و سپری نمی توان تنها به شکل ظاهری این دو مقطع توجه کرد. هندسه مقطع مستقیما بر نحوه توزیع تنش، ممان اینرسی، پایداری عضو، قابلیت اتصال و رفتار آن در برابر نیروهای کششی، فشاری و خمشی اثر می گذارد. به همین دلیل، تفاوت های نبشی و سپری باید در چند شاخص مستقل ارزیابی شود. در ادامه، هر یک از این معیارها را به صورت جداگانه بررسی می کنیم.

تفاوت از نظر شکل ظاهری

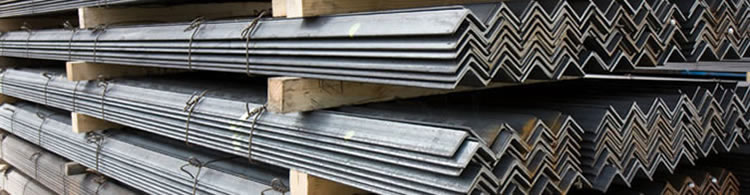

مهم ترین تفاوت نبشی با سپری در هندسه سطح مقطع آنهاست. نبشی دارای دو بال عمود بر یکدیگر است و سطح مقطع آن معمولا به شکل L دیده می شود. این دو بال می توانند دارای ابعاد مساوی یا نابرابر باشند؛ بنابراین نبشی در قالب Equal Angle و Unequal Angle تولید می شود. شکل L باعث می شود این مقطع برای ایجاد گوشه، قاب بندی، اتصال دو عضو و انتقال نیرو در امتداد دو صفحه عمود بر هم گزینه مناسبی باشد.

در مقابل، سپری دارای یک جان عمودی و دو لبه یا بال افقی در طرفین است و از روبرو شکلی شبیه حرف T انگلیسی ایجاد می کند. به همین دلیل سپری در منابع فنی با عنوان T-section نیز شناخته می شود. در این مقطع، جان وظیفه اصلی تحمل و انتقال نیرو در راستای محور عضو را بر عهده دارد و بال افقی نقش مهمی در افزایش سختی خمشی و ایجاد سطح مناسب برای اتصال ایفا می کند.

در نتیجه، اگر معیار فقط هندسه باشد، فرق سپری با نبشی را می توان در نحوه قرارگیری اجزای مقطع خلاصه کرد: نبشی دارای دو بال عمود بر هم است، اما سپری یک جان و یک بال اصلی دارد. همین تفاوت ساده، رفتار سازه ای آنها را به شکل محسوسی تغییر می دهد.

تفاوت از نظر روش تولید

روش تولید نیز یکی از عوامل مهم در تفاوت نبشی و سپری است. هر دو مقطع می توانند با روش نورد گرم تولید شوند، اما نحوه شکل دهی آنها به دلیل تفاوت هندسه مقطع یکسان نیست. در تولید نبشی نورد گرم، شمش فولادی پس از حرارت دهی از میان مجموعه ای از غلتک ها عبور می کند تا دو بال عمود بر هم ایجاد شود. کنترل دمای نورد، میزان کاهش سطح مقطع و شرایط خنک کاری بر کیفیت نهایی محصول اثر مستقیم دارد.

سپری نیز معمولا به روش Hot Rolling تولید می شود. در این فرآیند، فولاد در دمای مناسب وارد قفسه های نورد شده و به تدریج به هندسه T شکل می رسد. نسبت ضخامت جان به بال، یکنواختی ابعاد و کیفیت سطح در این مرحله اهمیت زیادی دارد. در مقاطع با ابعاد خاص، روش های شکل دهی دیگری نیز ممکن است مورد استفاده قرار گیرد.

تفاوت فرآیند تولید زمانی اهمیت بیشتری پیدا می کند که مقاطع برای کاربردهای سازه ای حساس انتخاب شوند. تلرانس ابعادی، کیفیت سطح، عیوب نوردی و خواص مکانیکی محصول باید مطابق استاندارد مورد نظر پروژه بررسی شوند. بنابراین هنگام مقایسه قیمت سپری آهنی با سایر مقاطع، نباید قیمت را تنها معیار تصمیم گیری دانست و مشخصات فنی محصول نیز باید بررسی شود.

تفاوت از نظر ابعاد

از نظر ابعادی، نبشی و سپری در دامنه های مختلفی از اندازه، ضخامت و طول تولید می شوند. در نبشی معمولا ابعاد بال ها، ضخامت و طول مقطع از پارامترهای اصلی تعیین کننده مشخصات محصول هستند. برای مثال، در یک نبشی مساوی، دو بال اندازه مشابه دارند؛ در حالی که در نبشی نامساوی، طول دو بال متفاوت است.

در سپری علاوه بر ضخامت، ارتفاع جان و عرض بال از مهم ترین پارامترهای هندسی محسوب می شوند. نسبت میان این ابعاد بر سطح مقطع، وزن واحد طول و ظرفیت عضو تاثیر دارد. بنابراین نمی توان تنها با مقایسه یک بعد، درباره سبک یا سنگین بودن دو مقطع قضاوت کرد.

برای انتخاب صحیح، بهتر است وزن واحد طول، سطح مقطع و ممان های هندسی هر محصول از جدول اشتال یا جداول استاندارد تولیدکننده استخراج شود. این موضوع هنگام بررسی قیمت پروفیل امروز نیز اهمیت دارد، زیرا مقایسه قیمت بدون در نظر گرفتن وزن هر متر می تواند نتیجه اقتصادی اشتباهی ایجاد کند. در واقع معیار مناسب برای مقایسه اقتصادی، قیمت در کنار وزن، مشخصات مکانیکی و میزان فولاد مصرفی در پروژه است.

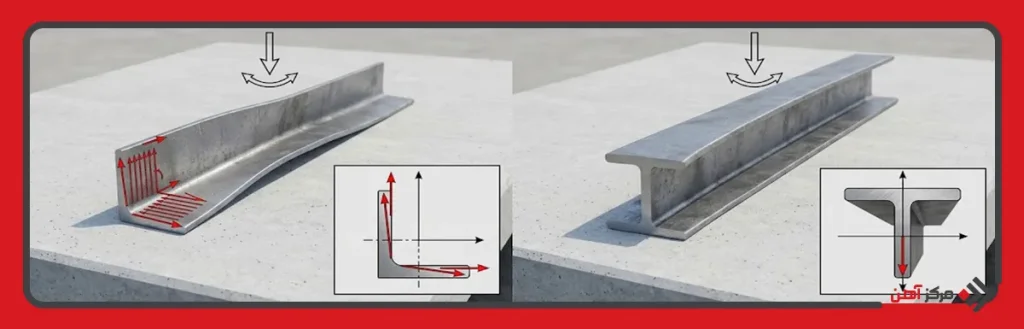

تفاوت از نظر مقاومت مکانیکی

رفتار مکانیکی یکی از مهم ترین جنبه های تفاوت نبشی و سپری محسوب می شود. هیچ کدام از این دو مقطع را نمی توان به طور مطلق مقاوم تر دانست؛ زیرا مقاومت عضو تابع شکل مقطع، ابعاد، ضخامت، طول عضو، شرایط تکیه گاهی، نوع بارگذاری، کیفیت فولاد و نحوه اتصال است.

نبشی به دلیل شکل L برای انتقال نیروهای محوری، به ویژه در اعضای کششی و فشاری خرپاها، کاربرد گسترده ای دارد. با این حال، به دلیل نامتقارن بودن هندسه نسبت به برخی محورهای مقطع، در اعضای فشاری می تواند تحت تاثیر کمانش خمشی و پیچشی قرار گیرد. طراحی صحیح اتصال و مهاربندی در این شرایط اهمیت زیادی دارد.

سپری به دلیل توزیع متفاوت ماده نسبت به محورهای هندسی، می تواند در شرایط مشخصی عملکرد خمشی مناسبی ارائه دهد. قرارگیری بال در فاصله مناسب از مرکز سطح، ممان اینرسی مقطع را افزایش می دهد و امکان استفاده موثر از آن در برخی اعضای خمشی را فراهم می کند. با این حال، اگر بارگذاری یا اتصال به گونه ای باشد که پیچش یا کمانش جانبی ایجاد کند، عملکرد عضو باید به صورت جداگانه بررسی شود.

بنابراین هنگام انتخاب مقطع برای خرپا، مقایسه قیمت خرپا به تنهایی معیار مناسبی نیست و باید ظرفیت طراحی عضو بر اساس استاندارد سازه ای محاسبه شود. اصطلاح Design Strength در اینجا اهمیت دارد؛ زیرا ظرفیت واقعی عضو به شرایط طراحی وابسته است، نه صرفا شکل ظاهری مقطع.

تفاوت از نظر کاربرد

کاربرد یکی از واضح ترین زمینه های فرق نبشی و سپری است. نبشی به دلیل شکل L و انعطاف پذیری در اتصال، در ساخت اسکلت های فلزی، بادبندها، خرپاها، قاب های فلزی، شاسی سازی، ساخت تجهیزات صنعتی، اتصالات سازه ای و برخی اجزای معماری مورد استفاده قرار می گیرد. امکان اتصال آن با جوش، پیچ یا ترکیبی از این روش ها نیز دامنه کاربرد نبشی را افزایش داده است.

سپری بیشتر در مواردی مورد استفاده قرار می گیرد که وجود یک بال پیوسته و جان عمودی مزیت سازه ای یا اجرایی ایجاد کند. این مقطع در برخی سازه های فلزی، قاب ها، پایه ها، تجهیزات صنعتی، چهارچوب ها و اجزایی که نیازمند سطح اتصال مشخص هستند کاربرد دارد. البته کاربرد واقعی آن به استاندارد، ابعاد مقطع و الزامات طراحی پروژه بستگی دارد.

در پروژه های ساختمانی، انتخاب بین این دو محصول باید براساس مسیر انتقال بار انجام شود. برای نمونه، اگر عضو قرار است نیروی محوری را به صورت مناسبی منتقل کند و اتصال گوشه ای مورد نیاز باشد، نبشی می تواند انتخاب منطقی تری باشد. در مقابل، اگر شکل T و قرارگیری جان و بال بتواند سختی یا اتصال مورد نیاز را تامین کند، سپری گزینه مناسب تری خواهد بود.

از این رو مقایسه قیمت ناودانی با نبشی و سپری نیز باید با توجه به عملکرد مورد انتظار انجام شود؛ زیرا هر مقطع فولادی برای یک الگوی بارگذاری و نیاز اجرایی مشخص مزیت دارد و ارزان تر بودن یک محصول لزوما به معنای مناسب تر بودن آن نیست.

تفاوت از نظر نحوه اتصال

اتصال نبشی و سپری به دلیل تفاوت هندسه مقطع، رویکرد متفاوتی دارد. نبشی به دلیل داشتن دو بال عمود بر هم، امکان اتصال به دو صفحه یا دو عضو متعامد را فراهم می کند. این ویژگی در اتصالات گوشه ای و همچنین اتصال اعضای خرپایی اهمیت زیادی دارد. نبشی را می توان با جوشکاری، پیچ و مهره یا در برخی کاربردها با اتصالات ترکیبی به عضو دیگر متصل کرد.

در سپری، جان و بال مقطع مسیر مشخصی برای انتقال نیرو ایجاد می کنند. بسته به نوع اتصال، جوش می تواند روی جان یا بال اجرا شود و محل اتصال باید به گونه ای انتخاب شود که تمرکز تنش و تغییر شکل موضعی کنترل شود. در اتصالات پیچ و مهره ای نیز محل سوراخ ها، فاصله از لبه، ضخامت عضو و ظرفیت مقطع خالص باید بررسی شود.

به همین دلیل، انواع نبشی تنها براساس ابعاد یا روش تولید دسته بندی نمی شوند و نوع مقطع باید متناسب با جزئیات اتصال انتخاب شود. در طراحی حرفه ای، اتصال یک عضو جدا از خود عضو بررسی نمی شود؛ زیرا حتی یک مقطع با ظرفیت مناسب، در صورت داشتن اتصال ضعیف نمی تواند عملکرد مورد انتظار را در سازه ایجاد کند.

تفاوت از نظر قیمت

قیمت نبشی و سپری تابع عوامل متعددی مانند قیمت شمش فولادی، هزینه انرژی، نرخ ارز، حجم عرضه و تقاضا، برند تولیدکننده، ابعاد مقطع، ضخامت، استاندارد تولید و وزن محصول است. بنابراین نمی توان یک قیمت ثابت را به عنوان معیار عمومی برای مقایسه این دو محصول در نظر گرفت.

از طرف دیگر، قیمت هر شاخه به تنهایی معیار مناسبی برای مقایسه اقتصادی نیست. دو مقطع ممکن است قیمت شاخه متفاوتی داشته باشند اما به دلیل اختلاف وزن، در محاسبه هزینه به ازای هر کیلوگرم یا هزینه تامین ظرفیت سازه ای، نتیجه متفاوتی ایجاد کنند.

برای تصمیم گیری اقتصادی بهتر، ابتدا باید مقطع مورد نیاز براساس محاسبات سازه ای مشخص شود و سپس قیمت روز محصولات قابل قبول از نظر استاندارد و کیفیت مقایسه شود. در پروژه های بزرگ، هزینه حمل، پرت برش، تعداد اتصالات و سرعت اجرای سازه نیز می تواند روی هزینه نهایی اثر بگذارد.

جدول مقایسه نبشی و سپری

معیار مقایسه	نبشی	سپری
شکل مقطع	L شکل	T شکل
اجزای اصلی	دو بال عمود بر هم	یک جان و یک بال
تقارن هندسی	می تواند مساوی یا نامساوی باشد	معمولا بر مبنای هندسه T تعریف می شود
روش تولید رایج	نورد گرم	نورد گرم
پارامترهای اصلی ابعادی	طول بال ها و ضخامت	ارتفاع جان، عرض بال و ضخامت
کاربرد شاخص	خرپا، بادبند، قاب و اتصالات	قاب ها، پایه ها و اجزای دارای مقطع T
روش اتصال	جوش، پیچ و مهره	جوش، پیچ و مهره
رفتار تحت بار	مناسب برای بسیاری از اعضای محوری و اتصالات	مناسب برای کاربردهای مشخص خمشی و محوری
معیار انتخاب	نوع بار، اتصال و ابعاد مورد نیاز	نوع بار، سختی مورد نیاز و هندسه اتصال
معیار اقتصادی	وزن، قیمت واحد وزن و هزینه اجرا	وزن، قیمت واحد وزن و هزینه اجرا

در نتیجه، تفاوت نبشی و سپری تنها به شکل L و T محدود نمی شود. این دو مقطع از نظر رفتار سازه ای، ظرفیت باربری، جزئیات اتصال و زمینه استفاده نیز تفاوت دارند. درک این ویژگی ها به مهندس کمک می کند به جای انتخاب براساس قیمت یا عادت اجرایی، مقطع را بر اساس عملکرد مورد انتظار انتخاب کند.

نبشی بهتر است یا سپری؟

برای پاسخ به این پرسش نمی توان یکی از دو مقطع را به صورت مطلق بهتر معرفی کرد. در مقایسه فرق نبشی با سپری، ابتدا باید نوع نیروی وارد بر عضو مشخص شود. اگر عضو تحت نیروی محوری قرار داشته باشد، نوع اتصال و خطر کمانش اهمیت اساسی پیدا می کند. اگر عضو تحت خمش باشد، ممان اینرسی، موقعیت مرکز سطح و شرایط مهاربندی تعیین کننده خواهند بود. بنابراین انتخاب مقطع باید بر مبنای Structural Design و نه صرفا شکل ظاهری محصول انجام شود.

نبشی در پروژه هایی که به اتصال گوشه ای، اجرای خرپا، بادبندی یا انتقال نیروی محوری نیاز دارند، معمولا انعطاف پذیری اجرایی بیشتری دارد. دو بال عمود بر هم امکان ایجاد اتصالات متنوع را فراهم می کنند و در بسیاری از سازه های فولادی، جزئیات اتصال نبشی به خوبی شناخته شده است. همین ویژگی باعث شده نبشی در طیف وسیعی از پروژه های ساختمانی و صنعتی استفاده شود.

سپری زمانی انتخاب مناسب تری است که هندسه T شکل بتواند مسیر انتقال نیرو و الزامات سختی پروژه را بهتر تامین کند. وجود جان و بال، رفتار مقطع را نسبت به نبشی تغییر می دهد و در برخی کاربردها مزیت مشخصی ایجاد می کند. بنابراین فرق سپری با نبشی باید براساس شرایط واقعی پروژه تحلیل شود. در نهایت، بهترین انتخاب مقطعی است که با کمترین وزن و هزینه، ظرفیت مقاومتی، پایداری، قابلیت اتصال و الزامات اجرایی پروژه را تامین کند؛ نه لزوما مقطعی که قیمت اولیه پایین تری دارد.
