لوله مسی چیست و چه انواعی دارد؟

لوله مسی یکی از پرکاربردترین تجهیزات انتقال سیالات و حرارت در صنایع تاسیساتی، برودتی و ساختمانی است که به دلیل رسانایی حرارتی بالا، مقاومت مناسب در برابر خوردگی و قابلیت شکل پذیری، جایگاه ویژه ای در سیستم های مهندسی دارد. این لوله از مس با خلوص بالا تولید می شود و بسته به ضخامت دیواره، میزان سختی و شرایط بهره برداری، در مدل های مختلفی عرضه می شود. برخلاف مقاطع فولادی که هزینه تامین آن ها تا حد زیادی تحت تاثیر قیمت آهن قرار دارد، ارزش اقتصادی لوله های مسی بیشتر به نرخ جهانی مس، وزن محصول و هزینه فرآوری وابسته است. شناخت ویژگی های ساختاری این محصول به انتخاب مناسب آن برای انتقال آب، مبرد و سایر سیالات کمک می کند. در ادامه این مقاله از مرکزآهن، با انواع لوله مسی، مشخصات فنی، کاربردها، مزایا، معایب و نکات مهم خرید آن آشنا می شویم.

لوله های مسی چیست؟

لوله های مسی (Copper Tubes) مقاطع توخالی فلزی هستند که معمولا از مس فسفرزدایی شده با فسفر باقیمانده، موسوم به DHP Copper و با کد آلیاژی C12200 ساخته می شوند. این آلیاژ حداقل 99.9 درصد مس و نقره دارد و وجود مقدار کنترل شده فسفر در ترکیب آن، تولید و اتصال لوله را برای بسیاری از کاربردهای تاسیساتی مناسب می کند. ساخت لوله معمولا از طریق فرآیندهای شکل دهی و کشش انجام می شود و محصول نهایی می تواند به صورت شاخه ای سخت یا کلاف نرم عرضه شود. استاندارد ASTM B88 الزامات لوله های مسی بدون درز مورد استفاده در توزیع آب را مشخص می کند، در حالی که ASTM B280 برای لوله های تبریدی کاربرد دارد. هنگام بررسی قیمت لوله باید علاوه بر جنس ماده اولیه، قطر خارجی، ضخامت جداره، وزن واحد طول و استاندارد ساخت نیز ارزیابی شود. نکته مهم این است که ضخامت دیواره به تنهایی نشان دهنده فشار مجاز نیست؛ زیرا دمای کارکرد، شرایط اتصال، وضعیت متالورژیکی و تنش های وارد بر سیستم نیز بر عملکرد نهایی تاثیر دارند.

انواع لوله مسی

انواع لوله های مسی بر اساس ضخامت دیواره، استاندارد تولید و نوع کاربرد طبقه بندی می شوند. در سیستم طبقه بندی آمریکایی، چهار گروه K، L، M و DWV شناخته شده هستند که تفاوت اصلی آن ها در ضخامت جداره و محدوده استفاده است. در سه نوع نخست، برای یک سایز اسمی مشخص، قطر خارجی یکسان بوده و ضخامت دیواره از K به M کاهش می یابد. نوع DWV نیز عمدتا برای تخلیه فاضلاب و تهویه شبکه زهکشی طراحی شده است. انتخاب میان این گروه ها باید بر اساس فشار طراحی، الزامات مقرراتی و شرایط محیط نصب انجام شود.

انواع لوله مسی
انواع لوله مسی

لوله مسی نوع K

لوله مسی نوع K ضخیم ترین دیواره را در میان سه گروه K، L و M با قطر اسمی برابر دارد. ضخامت بیشتر باعث افزایش تحمل فشار داخلی و بهبود مقاومت مکانیکی در شرایط یکسان می شود. به همین دلیل، این محصول برای خطوط مدفون انتقال آب، انشعابات اصلی و تاسیساتی که احتمال وارد شدن تنش های مکانیکی وجود دارد، مورد توجه قرار می گیرد.

نوع K در حالت سخت (Hard Drawn) و نرم یا آنیل شده (Annealed) تولید می شود. نمونه نرم برای مسیرهایی که نیازمند خمکاری هستند مناسب است، اما شعاع خم باید متناسب با قطر و وضعیت لوله انتخاب شود. استفاده از این محصول در خاک های خورنده نیز مستلزم بررسی شرایط محیطی و در صورت نیاز، اجرای پوشش محافظ است.

هنگام مقایسه قیمت لوله مسی نوع K با سایر مدل ها، باید توجه داشت که ضخامت بیشتر، وزن مس مصرفی در هر متر را افزایش می دهد. بنابراین این مدل معمولا هزینه اولیه بالاتری دارد و انتخاب آن برای تمام پروژه ها از نظر اقتصادی ضروری نیست.

لوله مسی نوع L

لوله مسی نوع L با ضخامت دیواره متوسط، یکی از گزینه های متداول برای سیستم های توزیع آب سرد و گرم است. این مدل نسبت به نوع K سبک تر بوده و در مقایسه با نوع M، دیواره ضخیم تری دارد. چنین ساختاری باعث شده است که نوع L تعادل مناسبی میان مقاومت مکانیکی، وزن و هزینه تامین ایجاد کند.

در پروژه های لوله کشی ساختمان، نوع L به ویژه برای شبکه های آب مصرفی، خطوط گردش آب گرم و برخی سیستم های گرمایشی استفاده می شود. البته مجاز بودن کاربرد آن باید با مقررات محلی، فشار کاری و کیفیت آب تطبیق داده شود. برای اتصال شاخه های این محصول می توان از لحیم کاری موئینگی، لحیم سخت و اتصالات مکانیکی تایید شده استفاده کرد.

در مدارهایی که لوله در معرض انبساط حرارتی قرار دارد، طراحی صحیح بست ها و نقاط مهار اهمیت زیادی پیدا می کند. همچنین در خطوط آب گرم باید اثر دما بر فشار مجاز و عملکرد اتصالات بررسی شود.

لوله مسی نوع M

لوله مسی نوع M در میان سه گروه اصلی انتقال آب، کمترین ضخامت دیواره را دارد. این ویژگی باعث کاهش وزن و مصرف مس در تولید آن می شود و می تواند هزینه خرید را کاهش دهد. با این حال، نازک تر بودن جداره به معنای قابلیت استفاده در تمام شرایط کاری نیست.

این نوع در بعضی شبکه های توزیع آب ساختمان های مسکونی و تجاری به کار می رود، مشروط بر اینکه فشار، دما و مقررات اجرایی اجازه استفاده از آن را بدهند. برای مثال، در طراحی شبکه هایی با فشار کنترل شده می توان نوع M را به عنوان یکی از گزینه ها بررسی کرد.

در مقایسه با انواع لوله فولادی، انتخاب نوع M بیشتر به سازگاری آن با شرایط سیال، مقاومت خوردگی و محدودیت فشار وابسته است. استفاده از لوله مسی نازک در محیط هایی با احتمال ضربه، ارتعاش شدید یا خوردگی داخلی باید با احتیاط انجام شود. همچنین کاهش ضخامت دیواره می تواند حاشیه تحمل فرسایش تدریجی را محدود کند.

لوله مسی نوع DWV

لوله مسی نوع DWV مخفف عبارت Drainage, Waste and Vent است و برای شبکه های تخلیه، فاضلاب و تهویه سیستم زهکشی استفاده می شود. این محصول مطابق استاندارد ASTM B306 شناخته می شود و از نظر ابعادی و الزامات کاربردی با لوله های متداول انتقال آب تحت فشار تفاوت دارد.

در چنین شبکه هایی، جریان سیال معمولا به صورت ثقلی برقرار می شود و طراحی بر اساس شیب، ظرفیت تخلیه، امکان تهویه و جلوگیری از انسداد انجام می گیرد. ضخامت دیواره DWV نسبت به انواع K، L و M کمتر است و نباید آن را به صورت خودکار جایگزین لوله های انتقال آب تحت فشار کرد.

در اجرای این سیستم، استفاده از اتصالات مخصوص تخلیه و رعایت جهت جریان اهمیت دارد. همچنین جنس سیال خروجی باید بررسی شود؛ زیرا بعضی فاضلاب های صنعتی با ترکیبات شیمیایی خورنده می توانند عمر لوله مسی را کاهش دهند.

جدول مقایسه انواع لوله مسی:

نوع لولهضخامت نسبی دیوارهکاربرد اصلیاستاندارد
Kبسیار ضخیمخطوط آب مدفون و شرایط کاری سنگینASTM B88
Lضخیمانتقال آب سرد و گرم و تاسیسات عمومیASTM B88
Mمتوسط رو به نازکتوزیع آب با شرایط کاری مجازASTM B88
DWVنازکتخلیه فاضلاب و تهویه شبکه زهکشیASTM B306

مقایسه ضخامت ها برای سایز اسمی یکسان انجام شده است. انتخاب نهایی باید بر اساس استاندارد، محاسبات طراحی و مقررات اجرایی باشد.

مشخصات فنی لوله مسی

مشخصات فنی لوله مسی شامل مجموعه ای از ویژگی های ابعادی، مکانیکی، شیمیایی و حرارتی است که عملکرد محصول را در شرایط مختلف تعیین می کنند. بررسی این پارامترها برای انتخاب سایز لوله مسی و جلوگیری از مشکلاتی مانند افت فشار، تغییر شکل و نشتی ضروری است. مهم ترین مشخصات عبارت اند از:

جنس و ترکیب شیمیایی:
در بسیاری از لوله های تاسیساتی از مس C12200 استفاده می شود که حداقل 99.9 درصد مس و نقره دارد. استاندارد محصول ممکن است گریدهای دیگری را نیز مجاز بداند.

قطر خارجی (OD):
یکی از مهم ترین ابعاد لوله است که باید با نوع اتصال و استاندارد سایزبندی هماهنگ باشد. در سیستم K، L و M، قطر خارجی واقعی معمولا یک هشتم اینچ بیشتر از اندازه اسمی اینچی است.

ضخامت دیواره (Wall Thickness):
تعیین کننده قطر داخلی و یکی از عوامل اصلی موثر بر مقاومت فشاری است. ضخامت باید با توجه به فشار طراحی و ضریب اطمینان انتخاب شود.

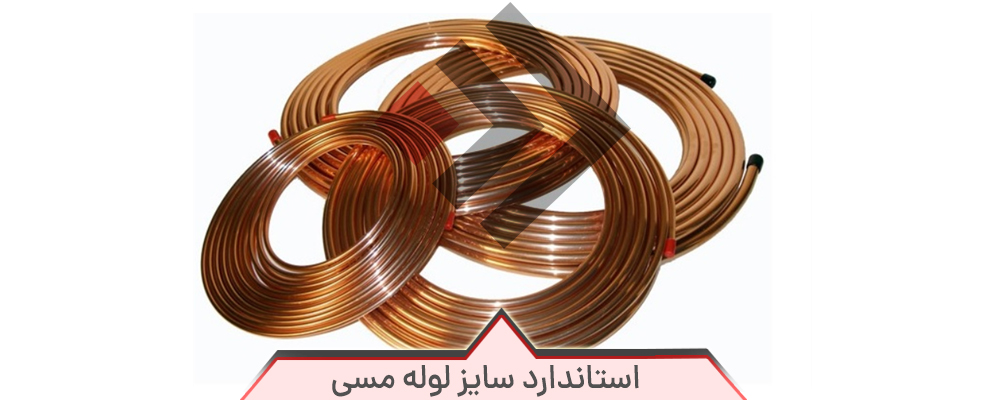

انواع سایز لوله مسی:
ابعاد موجود به استاندارد محصول وابسته هستند. برای مثال، در سایزبندی آمریکایی لوله های انتقال آب، اندازه های اسمی 1/2، 3/4، 1 و 1-1/2 اینچ متداول هستند؛ اما لوله های ACR معمولا با قطر خارجی واقعی معرفی می شوند.

چگالی:
چگالی مس در دمای محیط تقریبا 8.94 گرم بر سانتی متر مکعب است و می توان از آن برای محاسبه وزن نظری لوله استفاده کرد.

رسانایی حرارتی:
مس خالص رسانایی حرارتی بالایی دارد و مقدار آن در دمای محیط حدود 390 تا 400 وات بر متر کلوین است. مقدار دقیق به ترکیب و شرایط ماده بستگی دارد.

وضعیت سختی:
لوله های سخت از طریق کار سرد استحکام بیشتری به دست می آورند، در حالی که نمونه های نرم با عملیات آنیل، شکل پذیری بیشتری پیدا می کنند.

ضریب انبساط حرارتی:
مقدار تقریبی این ضریب برای مس در دمای محیط 16.5 تا 17 در میلیون بر کلوین است و در طراحی خطوط بلند باید لحاظ شود.

فشار کاری مجاز:
عدد ثابتی برای تمام لوله ها وجود ندارد و باید بر اساس قطر، ضخامت، دما، وضعیت سختی و ضعیف ترین بخش مجموعه لوله و اتصال محاسبه شود.

استاندارد تولید:
ASTM B88 برای لوله های انتقال آب، ASTM B280 برای لوله های تبریدی و ASTM B306 برای لوله های DWV از استانداردهای مهم هستند.

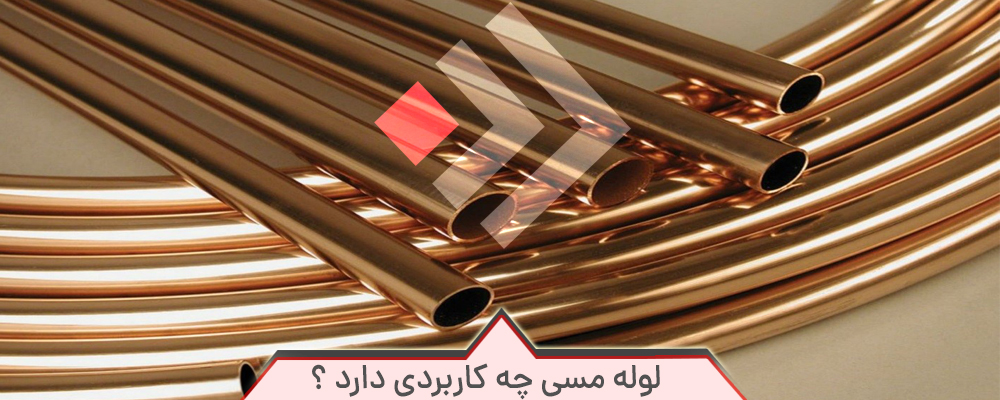

لوله مسی چه کاربردی دارد؟
لوله مسی چه کاربردی دارد؟

لوله مسی چه کاربردی دارد؟

کاربرد انواع لوله مسی به ویژگی هایی مانند انتقال حرارت، مقاومت در برابر خوردگی و قابلیت ایجاد اتصالات آب بند بستگی دارد. این محصول در تاسیسات حرارتی و برودتی اهمیت ویژه ای دارد و انتخاب نوع مناسب آن باید مطابق مشخصات سیال و محدودیت های سیستم انجام شود. کاربردهای لوله های مسی عبارت اند از:

  • انتقال آب سرد و گرم مصرفی ساختمان
  • شبکه های گردش آب در سیستم های گرمایشی
  • خطوط مبرد کولر گازی و اسپلیت
  • لوله کشی یخچال و تجهیزات سردخانه ای
  • ساخت کویل های سرمایشی و گرمایشی
  • مبدل های حرارتی صنعتی
  • سیستم های گرمایش خورشیدی
  • خطوط انتقال هوای فشرده
  • شبکه های آبرسانی مدفون
  • لوله های تخلیه و تهویه فاضلاب با نوع DWV
  • خطوط انتقال گازهای پزشکی با لوله مخصوص و تایید شده
  • سیستم های اطفای حریق مجاز طبق استاندارد
  • تجهیزات آزمایشگاهی و ابزار دقیق
  • ساخت قطعات انتقال حرارت در ماشین آلات صنعتی

مزایا و معایب لوله مسی

استفاده از لوله های مسی در سیستم های انتقال سیال، مزایای قابل توجهی دارد؛ با این حال، هزینه اولیه، شرایط شیمیایی سیال و حساسیت به برخی عوامل محیطی می توانند انتخاب آن را محدود کنند. ارزیابی عملکرد این محصول باید بر اساس هزینه چرخه عمر (Life Cycle Cost)، شرایط نصب و الزامات نگهداری انجام شود؛ زیرا مناسب بودن یک ماده برای کاربرد مشخص، به معنای برتری آن در تمام سیستم ها نیست.

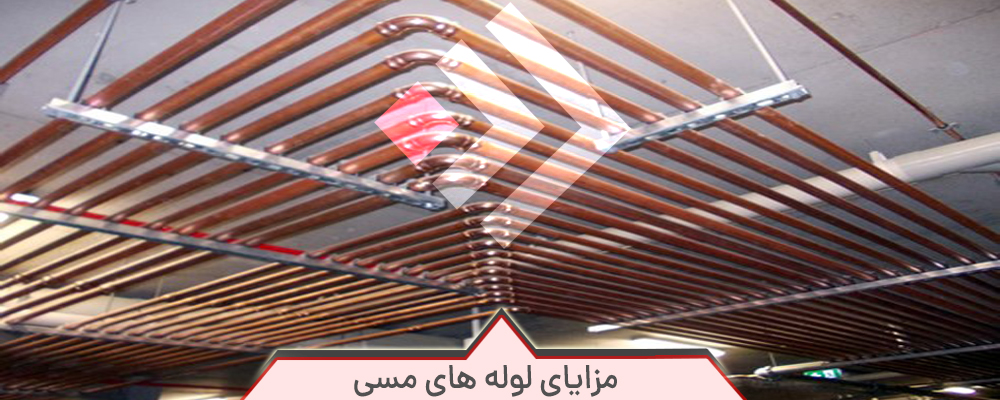

مزایای لوله های مسی

  • رسانایی حرارتی بسیار بالا
  • مقاومت مناسب در برابر خوردگی در شرایط سازگار
  • قابلیت استفاده در بازه گسترده ای از دماها
  • امکان تولید به شکل شاخه ای و کلاف
  • قابلیت خمکاری مناسب در حالت آنیل شده
  • امکان استفاده از روش های مختلف اتصال
  • سطح داخلی نسبتا صاف و افت اصطکاکی مناسب
  • نفوذ ناپذیری دیواره فلزی در برابر اکسیژن
  • قابلیت بازیافت بدون افت اساسی ارزش ماده
  • عمر مفید طولانی در صورت طراحی و نصب صحیح
  • قابلیت استفاده در تجهیزات انتقال حرارت فشرده
  • دسترسی به اتصالات و استانداردهای شناخته شده

معایب لوله های مسی

  • هزینه اولیه بالاتر نسبت به بسیاری از لوله های پلیمری
  • حساسیت به خوردگی در آب های نامناسب
  • احتمال خوردگی حفره ای در شرایط خاص
  • امکان فرسایش خوردگی در سرعت های نامناسب جریان
  • احتمال خوردگی گالوانیکی در اتصال نامناسب فلزات
  • نیاز به حفاظت در بعضی خاک های خورنده
  • حساسیت به آسیب مکانیکی در ضخامت های پایین
  • نیاز به مهارت اجرایی در لحیم کاری و لحیم سخت
  • احتمال ایجاد ارتعاش و خستگی در نصب غیراصولی
  • ضرورت استفاده از عایق حرارتی در خطوط سرد و گرم
  • نوسان هزینه تامین بر اساس بازار جهانی مس
نکات مهم هنگام خرید لوله مسی
نکات مهم هنگام خرید لوله مسی

نکات مهم هنگام خرید لوله مسی

خرید لوله مسی باید بر اساس مشخصات طراحی انجام شود، نه صرفا قیمت هر متر محصول. انتخاب قطر اشتباه می تواند سرعت جریان و افت فشار را تغییر دهد و ضخامت نامناسب نیز حاشیه ایمنی سیستم را کاهش دهد. علاوه بر این، برای کاربردهای تبریدی باید تمیزی سطح داخلی و بسته بودن دو سر لوله بررسی شود تا آلودگی و رطوبت وارد مدار مبرد نشوند.

مهم ترین نکات خرید عبارت اند از:

  • تعیین نوع کاربرد و سیال عبوری
  • انتخاب استاندارد متناسب با سیستم
  • بررسی قطر خارجی و ضخامت اسمی دیواره
  • محاسبه فشار و دمای طراحی
  • انتخاب لوله سخت یا نرم بر اساس مسیر نصب
  • بررسی جنس و گرید مس
  • کنترل گواهی کیفیت و مشخصات تولیدکننده
  • بررسی میزان بیضوی شدن و تلرانس ابعادی
  • کنترل سطح داخلی و خارجی از نظر آسیب
  • بررسی کیفیت بسته بندی و شرایط نگهداری
  • اطمینان از سازگاری لوله با اتصالات
  • کنترل تمیزی و درپوش لوله های تبریدی ACR
  • مقایسه وزن واقعی با وزن نظری
  • بررسی هزینه اتصالات، عایق و نصب
  • توجه به شرایط حمل و احتمال تغییر شکل
  • خرید از تامین کننده معتبر با امکان ارائه فاکتور و مدارک فنی

لوله مسی به دلیل ویژگی های حرارتی، مکانیکی و قابلیت اتصال مناسب، یکی از مصالح مهم در تاسیسات ساختمان و تجهیزات صنعتی محسوب می شود. مهم ترین تفاوت میان مدل های K، L و M در ضخامت دیواره آن ها است؛ در حالی که نوع DWV برای شبکه های تخلیه و تهویه فاضلاب کاربرد دارد. در کنار این گروه ها، لوله های مخصوص تبرید ACR نیز با الزامات مشخصی برای پاکیزگی داخلی و سایزبندی تولید می شوند. هنگام انتخاب محصول باید قطر، ضخامت، فشار کاری، کیفیت سیال و شرایط نصب به صورت همزمان بررسی شوند. همچنین هزینه نهایی تنها به بهای خرید محدود نیست و مخارج اتصالات، عایق کاری، حمل و اجرای سیستم را نیز شامل می شود. انتخاب لوله مطابق استاندارد معتبر و شرایط واقعی پروژه، احتمال خرابی زودهنگام را کاهش می دهد و به افزایش قابلیت اطمینان تاسیسات کمک می کند.

سوالات متداول

تفاوت لوله مسی نوع K، L و M در چیست؟

تفاوت اصلی در ضخامت دیواره است؛ نوع K ضخیم ترین، نوع L دارای ضخامت متوسط و نوع M نازک ترین دیواره را در سایز یکسان دارد.

کدام نوع لوله مسی برای لوله کشی آب ساختمان مناسب تر است؟

نوع L یکی از گزینه های رایج برای انتقال آب ساختمان است، اما انتخاب نهایی به فشار کاری، کیفیت آب و مقررات محلی بستگی دارد.

آیا لوله مسی نرم مقاومت کمتری نسبت به لوله مسی سخت دارد؟

بله، در جنس و ابعاد یکسان، لوله آنیل شده معمولا استحکام تسلیم کمتری دارد، اما شکل پذیری آن بیشتر است.

لوله مسی ACR چه تفاوتی با لوله مسی معمولی دارد؟

لوله ACR برای سیستم های سرمایشی و تبریدی تولید می شود و دارای الزامات ویژه تمیزی داخلی، کنترل رطوبت و بسته بودن دو سر لوله است.

برای اتصال لوله مسی، لحیم کاری بهتر است یا اتصال پرسی؟

انتخاب به فشار، دما و سیال بستگی دارد؛ اتصال پرسی سرعت اجرا را افزایش می دهد، اما لحیم کاری نیز با اجرای صحیح و اتصالات مناسب قابل اطمینان است.

چه عواملی باعث خوردگی و سوراخ شدن لوله مسی می شوند؟

ترکیب شیمیایی نامناسب آب، خوردگی حفره ای، سرعت بیش از حد جریان، آلودگی های داخلی و تماس گالوانیکی کنترل نشده از عوامل مهم هستند.

هنگام خرید لوله مسی چگونه ضخامت و سایز مناسب را انتخاب کنیم؟

ابتدا دبی، فشار و دمای طراحی را مشخص کنید و سپس قطر و ضخامت مناسب را مطابق استاندارد و محاسبات فنی انتخاب کنید.
