انواع لوله های آتش نشانی به عنوان مهم ترین بخش سیستم اطفای حریق در هر ساختمان یا مجموعه صنعتی شناخته می شوند. این لوله ها وظیفه انتقال آب یا سایر سیالات خاموش کننده را در شرایط اضطراری بر عهده دارند و باید بتوانند در کوتاه ترین زمان، حجم زیادی از آب را با فشار مناسب به محل حادثه برسانند. انتخاب نادرست یا نصب غیر استاندارد این لوله ها می تواند خسارت های جانی و مالی جبران ناپذیری ایجاد کند و کارایی سیستم آتش نشانی را به‌شدت کاهش دهد.
به همین دلیل، شناخت ویژگی ها و کاربری انواع لوله های آتش نشانی اهمیت زیادی دارد. این لوله ها با متریال های مختلف مانند فولاد، چدن، مس، استیل و حتی پلیمرهایی مثل CPVC و HDPE تولید می شوند. هر نوع لوله با توجه به فشار کاری، محیط نصب، طول عمر مورد نیاز و بودجه پروژه انتخاب متفاوتی را می طلبد. برای مثال لوله مانیسمان برای فشارهای بالا مناسب است، در حالی که لوله CPVC به دلیل وزن سبک و قیمت کمتر، بیشتر در ساختمان های اداری و مسکونی به کار می رود.
در این مقاله قصد داریم یک راهنمای جامع از انواع لوله های آتش نشانی ارائه کنیم. علاوه بر معرفی مدل های مختلف، به موضوعاتی مانند سایز لوله آتش نشانی در ساختمان، استانداردهای لوله های آتش نشانی، مشخصات فنی، جداول کاربردی برای محاسبه سایز لوله آتش نشانی پرداخته خواهد شد. در نهایت شما با مطالعه این متن می توانید بهترین انتخاب را برای پروژه ساختمانی و با توجه به قیمت لوله داشته باشید و از ایمنی و عملکرد صحیح سیستم مطمئن شوید.
انواع لوله های آتش نشانی با توجه به جنس، مقاومت، استاندارد تولید و نوع کاربرد تقسیم بندی می شوند. در ساختمان ها معمولاً از لوله هایی با مقاومت بالا در برابر فشار و خوردگی استفاده می شود تا در زمان وقوع حریق، افت فشار یا شکستگی رخ ندهد. از مهم ترین انواع لوله اتش نشانی می توان به لوله گالوانیزه، لوله سیاه، لوله مانیسمان، لوله CPVC، لوله HDPE، لوله چدن نشکن، لوله مسی و لوله استیل اشاره کرد.
هر کدام از این لوله ها دارای ویژگی های خاص خود هستند. مثلاً لوله گالوانیزه آتش نشانی به دلیل پوشش روی در برابر زنگ زدگی مقاوم است و در پروژه های ساختمانی پرکاربرد محسوب می شود. در مقابل لوله مانیسمان آتش نشانی بدون درز بوده و برای فشارهای بالا طراحی شده است. انتخاب درست نوع لوله به عواملی مانند سایز لوله آتش نشانی در ساختمان، فشار کاری، محیط نصب و حتی بودجه پروژه بستگی دارد. همچنین هنگام طراحی سیستم باید محاسبه سایز در انواع لوله های اتش نشانی بر اساس جدول استاندارد انجام شود تا کارایی و ایمنی تضمین شود. با توجه به این موارد، در نظر گرفتن نوسانات در قیمت آهن الزامی است.

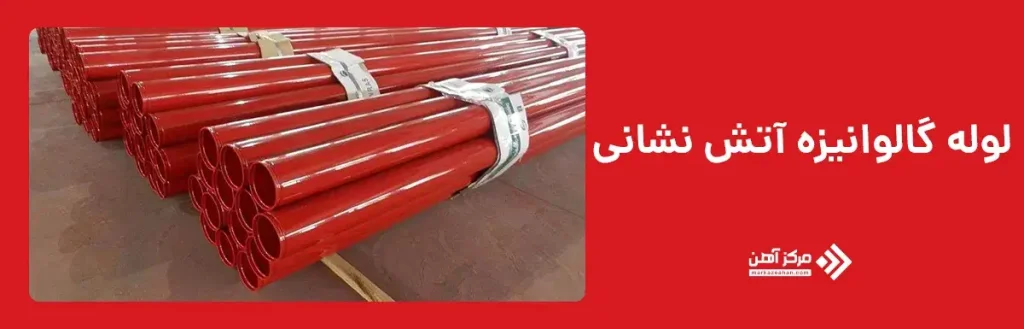

لوله گالوانیزه به دلیل روکش روی، مقاومت خوبی در برابر رطوبت و زنگ زدگی دارد. این ویژگی باعث شده در پروژه های ساختمانی و شهری کاربرد زیادی داشته باشد. این لوله ها در دو نوع سبک و سنگین تولید می شوند و معمولاً در سیستم های آب پاش، رایزرها و حتی لوله کشی آتش نشانی ساختمان به کار می روند.
یکی از دغدغه های اصلی مهندسان، قیمت لوله گالوانیزه از نوع آتش نشانی است که وابسته به قیمت آهن و فرآیند گالوانیزه کاری تغییر می کند. هرچه ضخامت و قطر لوله بیشتر باشد، هزینه آن بالاتر خواهد بود. به طور کلی این لوله ها انتخابی اقتصادی برای پروژه های متوسط هستند.
ویژگی ها:
لوله سیاه از جنس فولاد کربنی تولید شده و فاقد پوشش گالوانیزه است. این نوع از لوله کشی آتش نشانی به دلیل استحکام بالا، بیشتر در محیط های خشک یا مکان هایی که تماس مستقیم با رطوبت ندارند، به کار گرفته می شوند. در پروژه هایی که هزینه کمتر مدنظر است، لوله سیاه آتش نشانی انتخاب مناسبی خواهد بود. البته در مقایسه با لوله های گالوانیزه، این لوله ها در معرض خوردگی سریع تری قرار دارند و نیاز به نگهداری بیشتری دارند. با این حال، از نظر قیمت لوله نسبتاً ارزان تر بوده و همین موضوع باعث محبوبیت آن در پروژه های کوچک تر شده است.
کاربردها:
لوله مانیسمان آتش نشانی یکی از مقاوم ترین و باکیفیت ترین گزینه هاست. این لوله بدون درز ساخته شده و همین موضوع سبب تحمل فشارهای بالا می شود. به همین دلیل در ساختمان های مرتفع و پروژه های صنعتی، انتخاب اول مهندسان محسوب می شود. از نظر قیمت لوله آتش نشانی ساختمان، لوله مانیسمان گران تر از لوله سیاه یا گالوانیزه است؛ اما طول عمر بیشتر و قابلیت تحمل فشار بالا، هزینه اولیه را توجیه می کند. این لوله ها در سایزهای مختلف عرضه می شوند و برای انتخاب صحیح باید از جدول سایز لوله آتش نشانی استفاده کرد.
مزایا:
لوله CPVC آتش نشانی از جمله لوله های پلیمری است که به دلیل مقاومت در برابر خوردگی و رسوب، به خصوص در سیستم های اسپرینکلر داخلی ساختمان ها، کاربرد گسترده‌ای دارد. جنس این لوله ها از پلی وینیل کلراید کلرینه شده است که استحکام بیشتری نسبت به PVC معمولی دارد. وزن سبک، نصب سریع و هزینه کمتر نسبت به لوله های فلزی، باعث شده پیمانکاران در پروژه های اداری و مسکونی از این گزینه استقبال کنند. از نظر ایمنی، لوله CPVC می تواند دما تا حدود ۹۰ درجه سانتی گراد را تحمل کند و فشار کاری مناسبی نیز دارد. به همین دلیل در ساختمان هایی با سیستم های اسپرینکلر سقفی و دیواری استفاده می شود. البته باید توجه داشت که این لوله ها برای فشارهای بسیار بالا یا محیط های صنعتی سنگین مناسب نیستند.
ویژگی ها و مزایا:

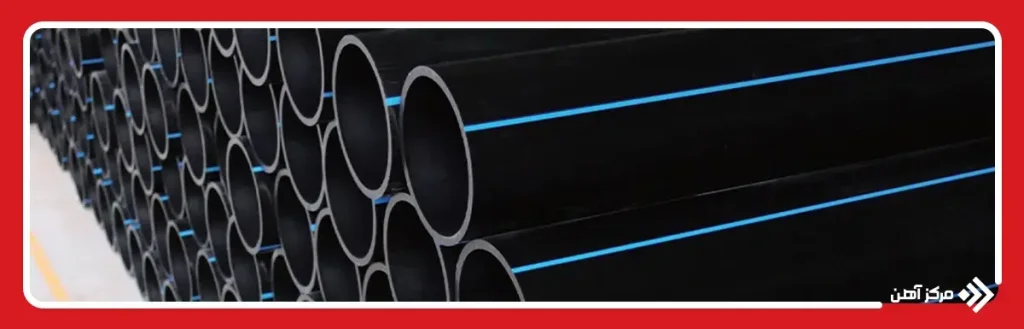

لوله های HDPE یا پلی اتیلن با چگالی بالا، یکی از گزینه های محبوب برای سیستم های آتش نشانی مدرن هستند. این لوله ها به دلیل انعطاف پذیری بالا و مقاومت در برابر ضربه، انتخاب مناسبی برای پروژه های زیرزمینی و خطوط طولانی محسوب می شوند. اتصال این لوله ها با روش جوش الکتروفیوژن انجام می شود که نتیجه آن، اتصالات بدون نشتی و مقاوم است. از دیگر مزایای این لوله ها می توان به مقاومت در برابر مواد شیمیایی، سبکی و عمر طولانی اشاره کرد. اما فشار کاری آن ها نسبت به لوله های فولادی محدود است. به همین دلیل معمولاً در پروژه های شهری، خطوط انتقال آب و سیستم های آتش نشانی محیطی استفاده می شوند.
موارد کاربرد HDPE:
لوله چدن نشکن از ترکیب خاص چدن و مواد افزودنی ساخته شده و به دلیل مقاومت مکانیکی بسیار بالا، در شبکه های بزرگ شهری و سیستم های آتش‌نشانی پرکاربرد است. این لوله ها در برابر فشارهای ناگهانی، ضربه و سایش مقاومت زیادی دارند. به همین دلیل در رایزرهای اصلی و خطوط انتقال آب برای شبکه های وسیع از آن ها استفاده می شود. با وجود وزن زیاد و هزینه حمل و نقل بالا، لوله چدن نشکن طول عمر بالایی دارد و نیاز کمی به تعمیر و نگهداری پیدا می کند. از این رو در پروژه هایی که ماندگاری و دوام در اولویت است، این لوله ها گزینه ای ایده آل محسوب می شوند.
ویژگی ها:
لوله مسی آتش نشانی به عنوان یکی از گران ترین و لوکس ترین انتخاب ها شناخته می شود. این لوله ها به دلیل مقاومت عالی در برابر خوردگی و طول عمر بسیار بالا، در پروژه های خاص مانند بیمارستان ها، آزمایشگاه ها و مراکز حساس کاربرد دارند. قیمت لوله مسی به شدت وابسته به بازار جهانی فلزات و قیمت روز مس است، بنابراین استفاده از آن در پروژه های عمومی کمتر رایج است. از دیگر ویژگی های لوله مسی، یکی از انواع لوله های آتش نشانی می توان به قابلیت شکل دهی و نصب آسان اشاره کرد. امکان لحیم کاری و خم کاری در این لوله ها وجود دارد که باعث انعطاف پذیری در طراحی سیستم ها می شود.
مزایا:

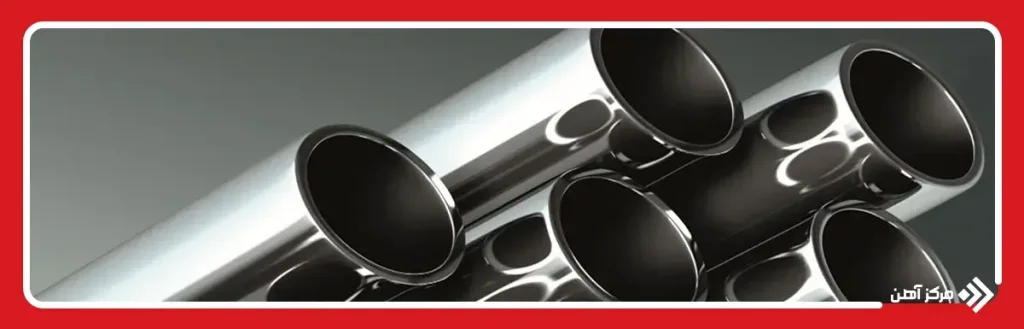

لوله استیل یکی از انواع لوله های آتش نشانی، در صدر گزینه های مقاوم و ایمن برای سیستم های آتش نشانی قرار دارد. این لوله ها از فولاد ضد زنگ ساخته شده و به دلیل مقاومت در برابر رطوبت، حرارت و فشار بالا، در پروژه های صنعتی بزرگ و ساختمان های بسیار مرتفع استفاده می شوند. مزیت مهم این لوله ها طول عمر بالا و نیاز بسیار کم به تعمیرات است. اگرچه هزینه خرید آن ها نسبت به سایر لوله ها بیشتر است، اما امنیت و دوام طولانی مدت، این سرمایه گذاری را توجیه می کند.
کاربردها:
رعایت استانداردها در انتخاب و نصب انواع لوله های آتش نشانی یک ضرورت غیرقابل چشم پوشی است. لوله ای که بدون در نظر گرفتن استاندارد مورد استفاده قرار گیرد، ممکن است در شرایط عادی خوب عمل کند اما در زمان بحران مثل وقوع حریق، دچار نشتی یا ترکیدگی شود. این مسئله می تواند کل سیستم اطفا را مختل کرده و خسارت های سنگینی به بار آورد. به همین دلیل، مراجع معتبر بین المللی و ملی مجموعه ای از ضوابط دقیق برای تولید، تست و نصب لوله های آتش نشانی تعریف کرده اند.
برخی از مهم ترین استانداردهای جهانی عبارتند از:
استاندارد لوله های آتش نشانی، مشخصات زیر را تعیین می کنند:
رعایت استانداردهای انواع لوله های آتش نشانی به مهندسان اطمینان می دهد که در شرایط بحرانی، لوله ها بتوانند با ایمنی بالا وظیفه خود را انجام دهند. علاوه بر این، رعایت استانداردها در زمان بازرسی و تاییدیه های آتش نشانی برای بهره برداری از ساختمان هم الزامی است.
یکی از مهم ترین موضوعات در انتخاب انواع لوله های آتش نشانی، بررسی مشخصات فنی آن هاست. هر نوع لوله، متناسب با جنس، فرآیند تولید و استانداردهای مربوطه، ویژگی های خاص خود را دارد. بررسی مشخصات لوله های آتش نشانی کمک می کند تا مهندسان تشخیص دهند کدام لوله برای پروژه ای خاص مناسب تر است. پارامترهای کلیدی مشخصات لوله های آتش نشانی شامل موارد زیر است:
به عنوان مثال، لوله مانیسمان آتش نشانی مشخصات فنی بالاتری از نظر فشار و ایمنی دارد و برای برج های بلند و صنایع سنگین مناسب است، در حالی که لوله CPVC با مشخصات سبک تر، بیشتر برای پروژه های اداری یا مسکونی استفاده می شود. همچنین، برای اطلاعات بیشتر به جدول زیر نیز نگاهی بیندازید:
| نوع لوله | جنس بدنه | فشار کاری تقریبی | طول عمر متوسط | کاربرد اصلی |
|---|---|---|---|---|
| گالوانیزه | فولاد با پوشش روی | ۱۰–۲۰ بار | ۲۰–۳۰ سال | ساختمان های اداری و مسکونی |
| سیاه | فولاد کربنی | ۸–۱۵ بار | ۱۵–۲۰ سال | محیط های خشک و بسته |
| مانیسمان | فولاد بدون درز | ۲۰–۴۰ بار | ۳۰–۴۰ سال | ساختمان های مرتفع و صنعتی |
| CPVC | پلاستیک تقویت شده | ۷–۱۵ بار | ۲۰–۲۵ سال | اسپرینکلر داخلی و مسکونی |
| HDPE | پلی اتیلن چگالی بالا | ۱۰–۲۰ بار | ۳۰–۵۰ سال | پروژه های زیرزمینی و شهری |
| چدن نشکن | آلیاژ چدن خاص | ۲۰–۳۰ بار | ۵۰ سال به بالا | شبکه های آبرسانی شهری |
| مسی | فلز مس | ۱۰–۲۵ بار | ۴۰–۵۰ سال | بیمارستان ها و پروژه های خاص |
| استیل | فولاد ضد زنگ | ۳۰–۶۰ بار | ۶۰ سال به بالا | صنایع نفت و گاز، ساختمان های بلند |
محاسبه دقیق سایز لوله در طراحی سیستم اطفای حریق یکی از مراحل حیاتی و مهندسی است که باید با دقت بالا انجام شود. این فرآیند تنها انتخاب یک قطر بر اساس تجربه یا جدول نیست، بلکه ترکیبی از محاسبات هیدرولیکی، بررسی نیازهای پروژه و الزامات استاندارد است. عواملی مانند دبی آب مورد نیاز، فشار کاری، تعداد خروجی ها، طول مسیر لوله کشی، افت فشار ناشی از زانوها و اتصالات، و ارتفاع ساختمان در این محاسبات دخالت دارند. برای مثال، در ساختمان های مرتفع فشار بیشتری نیاز است تا آب بتواند به طبقات بالایی برسد.
روش های محاسبه سایز معمولاً شامل استفاده از فرمول های هیدرولیکی مانند معادله هیزن-ویلیامز یا دارسی-ویسباخ است که رابطه بین دبی، فشار و قطر لوله را مشخص می کنند. مهندسان پس از محاسبات اولیه، نتیجه را با استانداردهایی مثل NFPA یا مقررات ملی ساختمان مقایسه می کنند تا مطمئن شوند انتخاب شان با الزامات ایمنی مطابقت دارد.
برای درک بهتر، فرض کنید در یک ساختمان ۱۰ طبقه با سیستم اسپرینکلر، دبی مورد نیاز حدود ۱۰۰۰ لیتر بر دقیقه و فشار کاری ۱۲ بار است. در چنین شرایطی، استفاده از لوله ۶ اینچ برای رایزر اصلی انتخابی منطقی خواهد بود، در حالی که برای انشعابات داخلی طبقات ممکن است لوله های ۲ یا ۳ اینچ کافی باشند.
بنابراین، محاسبه سایز لوله آتش نشانی یک فرآیند چند مرحله‌ای است که نیاز به دانش فنی، توجه به استانداردها و در بسیاری از مواقع، استفاده از نرم افزارهای طراحی هیدرولیکی دارد. انتخاب درست در این مرحله، تضمین کننده عملکرد صحیح کل سیستم در شرایط اضطراری خواهد بود.
یکی از مهم ترین مراحل طراحی سیستم اطفای حریق، انتخاب سایز مناسب لوله هاست. سایز انواع لوله های آتش نشانی تأثیر مستقیم بر فشار آب، دبی و کارایی کل سیستم دارد. اگر سایز لوله کمتر از مقدار استاندارد انتخاب شود، آب با فشار کافی به تجهیزات اطفا نمی رسد و در نتیجه سیستم کارایی لازم را نخواهد داشت. در مقابل، انتخاب سایز بزرگ تر از حد نیاز، هزینه ها را افزایش می دهد و باعث اتلاف منابع می شود. به همین دلیل استفاده از جدول سایز لوله آتش نشانی یک ابزار ضروری برای مهندسان و طراحان سیستم هاست.
| سایز لوله (اینچ) | قطر داخلی تقریبی (میلی‌متر) | دبی قابل عبور (لیتر بر دقیقه) | فشار کاری معمول (بار) | کاربرد متداول |
|---|---|---|---|---|
| 1 | 25 | 100 | 7–10 | شیلنگ های داخلی ساختمان |
| 1.5 | 40 | 150 | 7–12 | سیستم های اسپرینکلر کوچک |
| 2 | 50 | 250 | 8–12 | رایزرهای کوچک و خروجی هیدرانت |
| 4 | 100 | 500 | 10–16 | شبکه های اصلی ساختمان های متوسط |
| 6 | 150 | 1000 | 12–20 | برج های بلند مرتبه و مراکز تجاری بزرگ |
| 8 | 200 | 2000 | 14–25 | صنایع، کارخانجات و شبکه های شهری |
| 10 | 250 | 3000 | 16–25 | پروژه های صنعتی سنگین و پتروشیمی |
| 12 | 300 | 4000 | 18–30 | انتقال آب شهری و خطوط اصلی شبکه اطفا |
این جدول به طور خلاصه دبی آب قابل عبور، فشار کاری مناسب و کاربردهای متداول هر سایز لوله را نشان می دهد. به کمک آن می توان به راحتی سایز مناسب برای رایزرها، شبکه های اصلی و تجهیزات مختلف را محاسبه و انتخاب کرد. در پروژه های بزرگ، دقت در این محاسبات و رعایت استانداردها، ضامن ایمنی و عملکرد صحیح کل سیستم آتش نشانی خواهد بود.
جمع بندی
انتخاب صحیح انواع لوله های آتش نشانی در هر پروژه ساختمانی یا صنعتی یک امر کلیدی و حیاتی است. همان طور که در طول مقاله توضیح داده شد، هر نوع لوله کاربرد خاص خود را دارد؛ لوله های گالوانیزه و سیاه بیشتر برای ساختمان های معمولی و پروژه های کوچک مناسب اند، در حالی که لوله های مانیسمان، استیل و مسی به دلیل مقاومت بالاتر و طول عمر بیشتر، در پروژه های حساس و صنعتی به کار گرفته می شوند. لوله های پلیمری مانند CPVC و HDPE نیز در سال های اخیر به دلیل وزن سبک، نصب آسان و صرفه جویی در هزینه ها، جایگاه ویژه ای در پروژه های مسکونی و شهری پیدا کرده اند. بنابراین انتخاب نوع لوله نه تنها باید بر اساس جنس و قیمت باشد، بلکه باید شرایط محیطی، فشار کاری و میزان ایمنی مورد نیاز هم به دقت بررسی شود.
در کنار این انتخاب، توجه به استانداردهای لوله های آتش نشانی، بررسی دقیق مشخصات فنی و استفاده از ابزارهای محاسباتی مانند جدول سایز لوله آتش نشانی اهمیت بسیار زیادی دارد. اگر جنس یا سایز لوله به درستی انتخاب نشود، کل سیستم اطفای حریق در زمان حادثه دچار افت فشار یا نقص عملکرد خواهد شد. در نهایت، مهندسان باید هنگام طراحی سیستم، عواملی مانند بودجه پروژه، نوع کاربری ساختمان، شرایط محیطی و الزامات قانونی را مدنظر قرار دهند. در غیر این صورت به آموزش لوله کشی آتش نشانی نیاز دارند. یک انتخاب درست نه تنها باعث افزایش طول عمر سیستم و کاهش هزینه های نگهداری می‌شود، بلکه در شرایط بحرانی می تواند نجات دهنده جان انسان ها و حافظ سرمایه های مادی باشد.
سوالات متداول
لوله گالوانیزه بیشتر برای ساختمان های مسکونی و اداری مناسب است، زیرا در برابر رطوبت و زنگ زدگی مقاوم است.
لوله سیاه درزدار است و برای فشار پایین مناسب است، اما لوله مانیسمان بدون درز بوده و در فشار بالا عملکرد بهتری دارد.
این لوله سبک، مقاوم در برابر خوردگی و ارزان تراز لوله های فلزی است و نصب آسانی دارد.
این لوله بیشتر در پروژه های زیرزمینی، شهری و محیط هایی با احتمال خوردگی بالا به کار می رود.
چون این لوله مقاومت مکانیکی و طول عمر بالایی دارد و برای شبکه های بزرگ شهری گزینه ای ایده آل است.
استحکام بالا، مقاومت در برابر زنگ زدگی و طول عمر بسیار زیاد مهم ترین مزیت لوله استیل است.
