بررسی روش تولید لوله erw

تولید لولهerw یکی از مهم ترین فرآیندهای صنعتی در حوزه ساخت انواع لوله های فولادی به شمار می رود که در صنایع نفت، گاز، ساختمان سازی، تاسیسات، خطوط انتقال سیالات و پروژه های صنعتی کاربرد گسترده ای دارد. این روش تولید به دلیل سرعت بالا، دقت مناسب و هزینه اقتصادی، امروزه به یکی از رایج ترین شیوه های تولید لوله فولادی در جهان تبدیل شده است. در فرآیند تولید لوله به روش ERW، ورق فولادی پس از عبور از مراحل فرم دهی و جوشکاری مقاومت الکتریکی، به شکل لوله تبدیل می شود و در نهایت تحت عملیات کنترل کیفیت و سایزینگ قرار می گیرد.

در بازار فولاد، کیفیت فرآیند تولید تاثیر مستقیمی بر عملکرد و دوام محصول نهایی دارد. به همین دلیل بسیاری از فعالان صنعتی هنگام بررسی مشخصات فنی لوله ها، علاوه بر استاندارد تولید، به نوع مواد اولیه، کیفیت جوش و تجهیزات خط تولید نیز توجه می کنند. همچنین نوسانات بازار و تغییرات مرتبط با قیمت آهن می تواند بر هزینه نهایی تولید و عرضه این محصولات تاثیر بگذارد. در ادامه این مقاله به بررسی کامل روش تولید لوله ERW، تجهیزات مورد استفاده، مواد اولیه و عوامل موثر بر کیفیت این نوع لوله فولادی می پردازیم.

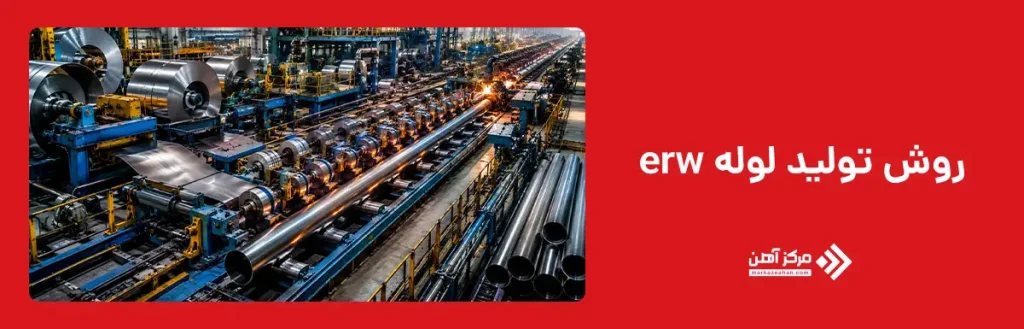

روش تولید لوله erw چگونه انجام می شود؟

روش تولید لوله erw شامل مجموعه ای از مراحل دقیق و مهندسی شده است که با هدف تولید لوله ای با استحکام مناسب، ابعاد دقیق و کیفیت جوش بالا انجام می شود. در این فرآیند، ورق فولادی به صورت پیوسته وارد خط تولید شده و پس از فرم دهی، لبه های آن با استفاده از جریان الکتریکی و فشار به یکدیگر جوش داده می شوند. تفاوت اصلی این روش با برخی روش های سنتی در آن است که برای اتصال لبه های ورق، از فلز پرکننده استفاده نمی شود و اتصال از طریق حرارت ناشی از مقاومت الکتریکی شکل می گیرد.

امروزه بسیاری از صنایع برای انتقال آب، گاز، بخار و سیالات صنعتی از لوله فولادی erw استفاده می کنند؛ زیرا این نوع لوله علاوه بر استحکام مناسب، دارای یکنواختی ابعادی و کیفیت سطح مطلوبی است. فرآیند تولید لوله ERW معمولا به صورت کاملا اتوماتیک انجام می شود و هر مرحله توسط سیستم های کنترلی دقیق مورد ارزیابی قرار می گیرد.

بازار این محصولات نیز به شدت تحت تاثیر شرایط اقتصادی و تغییرات مرتبط با قیمت لوله قرار دارد. به همین دلیل شناخت دقیق فرآیند تولید و تفاوت میان روش های ساخت لوله، می تواند به انتخاب بهتر در پروژه های صنعتی و ساختمانی کمک کند.

آماده سازی ورق فولادی

اولین مرحله در فرآیند تولید لوله ERW، آماده سازی ورق فولادی است. در این بخش، کلاف های فولادی پس از ورود به خط تولید باز شده و تحت عملیات صافکاری قرار می گیرند تا هرگونه موج، خم شدگی یا تنش سطحی از بین برود. کیفیت ورق مورد استفاده تاثیر مستقیمی بر استحکام نهایی لوله دارد و به همین دلیل معمولا از ورق های فولادی با ترکیب شیمیایی کنترل شده استفاده می شود.

در بسیاری از کارخانه ها، ضخامت و عرض ورق ها بر اساس سایز نهایی لوله تنظیم می شود. هرگونه اختلاف در ضخامت یا کیفیت سطح ورق می تواند باعث ایجاد نقص در فرآیند جوشکاری و کاهش کیفیت لوله شود. همچنین در این مرحله، لبه های ورق برای ورود به بخش فرمینگ آماده سازی می شوند تا اتصال دقیق تری در مرحله جوشکاری ایجاد شود.

استفاده از ورق های استاندارد در این فرآیند اهمیت بسیار زیادی دارد؛ زیرا کیفیت مواد اولیه می تواند مقاومت لوله در برابر فشار، خوردگی و تنش های محیطی را تحت تاثیر قرار دهد. بسیاری از فعالان صنعتی هنگام خرید محصولات فولادی، علاوه بر مشخصات فنی، به نوسانات بازار و حتی قیمت لوله مانیسمان نیز توجه می کنند تا بتوانند مقایسه دقیق تری میان انواع لوله های فولادی داشته باشند.

فرم دهی ورق و تبدیل به لوله

پس از آماده سازی ورق فولادی، مرحله فرم دهی آغاز می شود. در این بخش، ورق فولادی از میان مجموعه ای از غلتک ها عبور می کند تا به تدریج از حالت تخت به شکل استوانه ای تبدیل شود. این فرآیند باید با دقت بسیار بالا انجام شود؛ زیرا هرگونه انحراف در فرم دهی می تواند باعث ناهماهنگی در لبه های ورق و ایجاد ضعف در محل جوش شود.

غلتک های فرمینگ در چندین مرحله طراحی می شوند تا تغییر شکل ورق به صورت تدریجی انجام گیرد و تنش اضافی به ساختار فولاد وارد نشود. در خطوط پیشرفته تولید، سیستم های کنترلی دیجیتال وظیفه تنظیم فشار و موقعیت غلتک ها را بر عهده دارند تا ابعاد لوله با دقت بالا حفظ شود.

در این مرحله، لبه های ورق به یکدیگر نزدیک می شوند تا آماده فرآیند جوشکاری مقاومت الکتریکی شوند. کیفیت فرم دهی تاثیر مستقیمی بر یکنواختی قطر لوله، ضخامت دیواره و استحکام نهایی محصول دارد. به همین دلیل کارخانه های تولید کننده همواره تلاش می کنند از تجهیزات دقیق و غلتک های با کیفیت بالا استفاده کنند.

جوشکاری مقاومت الکتریکی

مرحله جوشکاری مهم ترین بخش در فرآیند تولید لوله به روش erw محسوب می شود. در این روش، لبه های ورق فولادی پس از نزدیک شدن به یکدیگر، تحت تاثیر جریان الکتریکی با فرکانس بالا قرار می گیرند. مقاومت الکتریکی ایجاد شده در محل اتصال باعث تولید حرارت می شود و لبه های ورق به حالت خمیری درمی آیند. سپس با اعمال فشار، اتصال نهایی شکل می گیرد.

یکی از مهم ترین مزایای این روش، عدم استفاده از فلز پرکننده است. همین موضوع باعث می شود ساختار جوش یکنواخت تر بوده و سرعت تولید نیز افزایش پیدا کند. همچنین کیفیت جوش در خطوط تولید مدرن توسط سیستم های تست غیرمخرب مانند تست اولتراسونیک و جریان گردابی کنترل می شود.

در بسیاری از پروژه های صنعتی، شناخت تفاوت روش های مختلف تولید لوله اهمیت زیادی دارد. به همین دلیل بررسی موضوعاتی مانند تفاوت های لوله EFW و لوله ERW می تواند در انتخاب صحیح محصول تاثیرگذار باشد. هرکدام از این روش ها دارای ویژگی ها، کاربردها و محدودیت های خاص خود هستند و انتخاب آن ها به شرایط پروژه بستگی دارد.

جدول زیر برخی از ویژگی های فرآیند جوشکاری ERW را نشان می دهد:

ویژگی	توضیحات
نوع جوش	مقاومت الکتریکی
نیاز به فلز پرکننده	ندارد
سرعت تولید	بالا
دقت ابعادی	بسیار مناسب
کیفیت سطح	یکنواخت
کاربرد	خطوط انتقال، تاسیسات، صنایع ساختمانی

خنک کاری و سایزینگ لوله

پس از انجام عملیات جوشکاری، لوله وارد مرحله خنک کاری می شود. در این بخش، دمای محل جوش و سطح لوله کاهش پیدا می کند تا ساختار فلز به پایداری لازم برسد. کنترل سرعت خنک کاری اهمیت زیادی دارد؛ زیرا سرد شدن نامناسب می تواند باعث ایجاد تنش داخلی یا تغییر در خواص مکانیکی لوله شود.

بعد از خنک کاری، لوله وارد بخش سایزینگ می شود. در این مرحله، مجموعه ای از غلتک ها وظیفه تنظیم دقیق قطر، ضخامت و گردی لوله را بر عهده دارند. هدف اصلی این بخش، دستیابی به ابعاد استاندارد و کاهش خطاهای احتمالی ناشی از فرآیند فرم دهی و جوشکاری است.

کیفیت سایزینگ تاثیر مستقیمی بر قابلیت نصب و عملکرد لوله در پروژه های صنعتی دارد. به همین دلیل بسیاری از کارخانه های تولید کننده از تجهیزات پیشرفته اندازه گیری آنلاین استفاده می کنند تا کوچک ترین انحراف ابعادی را شناسایی کنند. این مرحله به ویژه در تولید لوله های فولادی erw با سایزهای دقیق اهمیت بالایی دارد.

برش و بسته بندی نهایی

در پایان فرآیند تولید، لوله ها بر اساس طول مورد نیاز برش داده می شوند. سیستم های برش اتوماتیک معمولا با سرعت خط تولید هماهنگ هستند تا عملیات برش بدون توقف انجام شود. پس از برش، لوله ها از نظر ظاهری و ابعادی مورد بررسی قرار می گیرند تا هرگونه نقص احتمالی شناسایی شود.

در بسیاری از خطوط تولید، آزمایش هایی مانند تست فشار، تست هیدرواستاتیک و تست جوش نیز پیش از بسته بندی انجام می شود. این کنترل ها نقش مهمی در تضمین کیفیت محصول نهایی دارند و باعث می شوند لوله ها مطابق استانداردهای صنعتی به بازار عرضه شوند.

پس از تایید نهایی، لوله ها بسته بندی شده و برای حمل به پروژه های مختلف آماده می شوند. نوع بسته بندی معمولا بر اساس سایز، وزن و نوع کاربرد لوله تعیین می شود تا در هنگام حمل و نقل آسیبی به محصول وارد نشود.

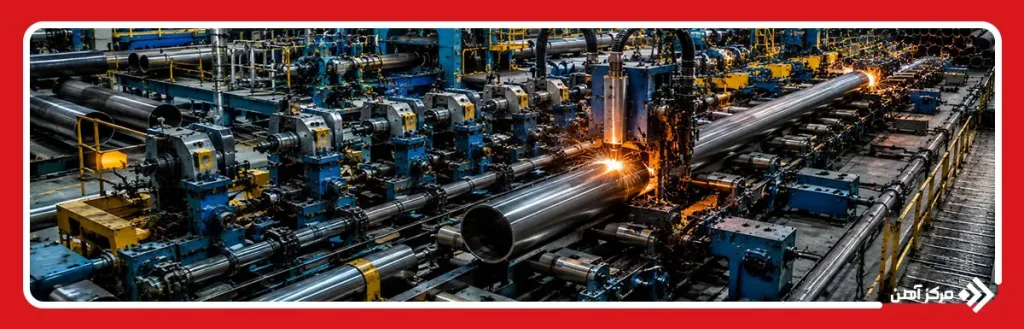

تجهیزات خط تولید لوله erw

تجهیزات مورد استفاده در خطوط تولید ERW نقش مهمی در کیفیت، سرعت و دقت تولید دارند. هرچه تجهیزات به روزتر و دقیق تر باشند، کیفیت نهایی محصول نیز بالاتر خواهد بود. خطوط مدرن تولید لوله معمولا به صورت پیوسته طراحی می شوند و تمامی مراحل از باز کردن کلاف تا بسته بندی نهایی به شکل اتوماتیک انجام می گیرد.

استفاده از تجهیزات پیشرفته باعث می شود کنترل فرآیند تولید با دقت بیشتری انجام شود و احتمال ایجاد خطا کاهش پیدا کند. علاوه بر این، ماشین آلات مدرن می توانند سرعت تولید را افزایش داده و هزینه های عملیاتی را کاهش دهند.

در پروژه های صنعتی، انتخاب نوع لوله به عوامل مختلفی بستگی دارد و بسیاری از مهندسان هنگام انتخاب محصول، موضوعاتی مانند تفاوت لوله بدون درز و درزدار را نیز بررسی می کنند. شناخت تفاوت این محصولات می تواند به انتخاب دقیق تر بر اساس فشار کاری، شرایط محیطی و نوع کاربرد کمک کند.

دستگاه فرمینگ

دستگاه فرمینگ یکی از مهم ترین تجهیزات در خط تولید لوله ERW است. این دستگاه وظیفه تبدیل ورق فولادی تخت به شکل استوانه ای را بر عهده دارد. فرمینگ به صورت مرحله ای انجام می شود و ورق از میان چندین ردیف غلتک عبور می کند تا به تدریج خم شود.

کیفیت طراحی غلتک ها و دقت تنظیم آن ها تاثیر مستقیمی بر شکل نهایی لوله دارد. در خطوط پیشرفته، سیستم های کنترل خودکار می توانند فشار غلتک ها را به صورت لحظه ای تنظیم کنند تا کیفیت فرم دهی در تمام طول خط ثابت باقی بماند.

دستگاه فرمینگ باید توانایی تولید سایزهای مختلف لوله را داشته باشد. به همین دلیل بسیاری از کارخانه ها از سیستم های قابل تنظیم استفاده می کنند تا بتوانند متناسب با نیاز بازار، لوله هایی با قطر و ضخامت متفاوت تولید کنند.

سیستم جوشکاری ERW

سیستم جوشکاری ERW قلب اصلی خط تولید محسوب می شود. این بخش شامل تجهیزات تولید جریان فرکانس بالا، الکترودها، غلتک های فشار و سیستم های کنترل حرارت است. عملکرد دقیق این تجهیزات باعث می شود جوش ایجاد شده از استحکام و یکنواختی مناسبی برخوردار باشد.

در خطوط مدرن، کنترل کیفیت جوش به صورت آنلاین انجام می شود و تجهیزات تست غیرمخرب می توانند هرگونه نقص احتمالی را شناسایی کنند. همچنین تنظیم دقیق فرکانس و شدت جریان نقش مهمی در جلوگیری از سوختگی یا ضعف جوش دارد.

یکی از مزایای سیستم های جدید جوشکاری ERW، کاهش مصرف انرژی و افزایش سرعت تولید است. همین موضوع باعث شده است بسیاری از کارخانه ها به سمت استفاده از تجهیزات اتوماتیک و هوشمند حرکت کنند.

تجهیزات برش و سایزینگ

تجهیزات برش و سایزینگ در مرحله پایانی خط تولید قرار دارند و وظیفه تنظیم دقیق ابعاد و آماده سازی محصول نهایی را بر عهده دارند. دستگاه های سایزینگ با استفاده از غلتک های مخصوص، قطر و گردی لوله را اصلاح می کنند تا محصول مطابق استانداردهای مورد نظر تولید شود.

پس از سایزینگ، لوله ها وارد بخش برش می شوند. دستگاه های برش اتوماتیک می توانند لوله ها را با طول های مشخص و دقت بالا برش دهند. در خطوط پیشرفته، این عملیات بدون توقف خط تولید انجام می شود و همین موضوع سرعت تولید را افزایش می دهد.

استفاده از تجهیزات دقیق در این بخش باعث می شود کیفیت نهایی محصول افزایش پیدا کرده و میزان ضایعات کاهش یابد. همچنین کنترل ابعادی دقیق، نصب و استفاده از لوله ها را در پروژه های صنعتی ساده تر می کند.

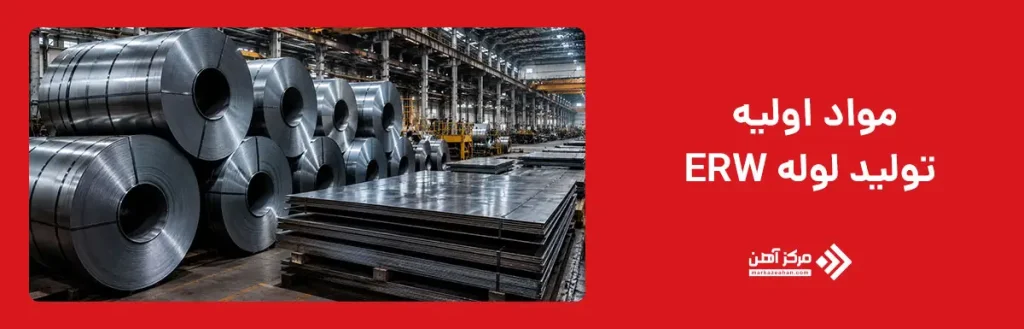

مواد اولیه تولید لوله ERW

مواد اولیه مورد استفاده در تولید لوله ERW معمولا شامل ورق های فولادی نورد گرم یا نورد سرد هستند که بر اساس نوع کاربرد انتخاب می شوند. کیفیت ورق مصرفی تاثیر مستقیمی بر استحکام، قابلیت جوشکاری و دوام لوله دارد. به همین دلیل کارخانه های معتبر از ورق هایی با ترکیب شیمیایی کنترل شده و استانداردهای مشخص استفاده می کنند.

ورق های فولادی مورد استفاده در این صنعت معمولا دارای میزان مشخصی از کربن، منگنز و عناصر آلیاژی هستند تا خواص مکانیکی مطلوبی ایجاد شود. همچنین کیفیت سطح ورق اهمیت زیادی دارد؛ زیرا هرگونه ترک، زنگ زدگی یا ناهماهنگی سطحی می تواند فرآیند جوشکاری را با مشکل مواجه کند.

در برخی کاربردهای خاص، از ورق های گالوانیزه یا فولادهای مقاوم به خوردگی نیز استفاده می شود. انتخاب نوع مواد اولیه به عواملی مانند فشار کاری، نوع سیال، شرایط محیطی و استاندارد پروژه بستگی دارد.

عوامل موثر بر کیفیت لوله ERW

کیفیت لوله ERW تحت تاثیر عوامل مختلفی قرار دارد و هرگونه ضعف در فرآیند تولید می تواند عملکرد نهایی محصول را کاهش دهد. یکی از مهم ترین عوامل، کیفیت ورق فولادی است. استفاده از مواد اولیه نامناسب می تواند باعث کاهش استحکام جوش و ایجاد نقص های ساختاری شود.

تنظیم دقیق تجهیزات فرمینگ و جوشکاری نیز اهمیت بسیار زیادی دارد. اگر لبه های ورق به درستی هم راستا نشوند یا جریان الکتریکی به شکل مناسب کنترل نشود، احتمال ایجاد ترک یا ضعف در محل جوش افزایش پیدا می کند. همچنین سرعت خط تولید و نحوه خنک کاری نیز بر کیفیت نهایی تاثیرگذار هستند.

علاوه بر این، انجام تست های کنترل کیفیت مانند تست اولتراسونیک، تست فشار و تست ابعادی نقش مهمی در شناسایی عیوب احتمالی دارد. کارخانه هایی که از تجهیزات کنترلی پیشرفته استفاده می کنند، معمولا محصولات با کیفیت تر و استانداردتری تولید می کنند.

تولید لوله ERW یکی از مهم ترین و پرکاربردترین روش های تولید لوله های فولادی در صنایع مختلف محسوب می شود. در این فرآیند، ورق فولادی پس از عبور از مراحل فرم دهی، جوشکاری مقاومت الکتریکی، خنک کاری و سایزینگ به لوله ای با ابعاد دقیق و کیفیت مناسب تبدیل می شود. سرعت بالای تولید، یکنواختی سطح، هزینه اقتصادی و امکان تولید در سایزهای متنوع از مهم ترین مزایای این روش به شمار می روند.

کیفیت نهایی لوله های ERW به عواملی مانند نوع ورق فولادی، دقت تجهیزات خط تولید، کنترل کیفیت جوش و استانداردهای تولید وابسته است. به همین دلیل کارخانه هایی که از تجهیزات مدرن و سیستم های کنترل دقیق استفاده می کنند، معمولا محصولات با دوام تر و استانداردتری تولید می کنند. شناخت کامل فرآیند تولید و تفاوت میان روش های مختلف ساخت لوله می تواند به انتخاب بهتر محصول در پروژه های صنعتی، ساختمانی و تاسیساتی کمک زیادی کند.
