رابط لوله داربست چیست و چه کاربردی دارد؟

رابط لوله داربست یکی از قطعات اتصال دهنده در سیستم های داربستی است که برای متصل کردن دو لوله داربست به یکدیگر و ایجاد سازه ای یکپارچه مورد استفاده قرار می گیرد. این قطعه نقش مهمی در افزایش استحکام، پایداری و ایمنی داربست دارد و انتخاب نوع مناسب آن باید بر اساس شرایط پروژه، نوع سازه و میزان بارگذاری انجام شود. کیفیت ساخت رابط، جنس فولاد و روش تولید آن از عواملی هستند که عملکرد این قطعه را تحت تاثیر قرار می دهند. بررسی عواملی مانند قیمت آهن نیز می تواند در زمان خرید تجهیزات داربست اهمیت داشته باشد، زیرا تغییرات بازار فولاد روی هزینه نهایی قطعات فلزی تاثیر مستقیم دارد. در ادامه مقاله با ساختار، انواع، کاربردها و نکات مهم مربوط به رابط لوله داربست آشنا خواهید شد.

رابط لوله داربست چیست؟

رابط لوله داربست قطعه ای فلزی است که برای اتصال دو شاخه لوله داربستی در امتداد یک محور استفاده می شود. این قطعه معمولا از فولاد مقاوم ساخته شده و دارای طراحی استوانه ای شکل است تا بتواند دو لوله با قطر استاندارد را درون خود نگه دارد. وظیفه اصلی آن ایجاد یک اتصال محکم بین لوله ها و جلوگیری از جدا شدن یا لغزش آنها هنگام وارد شدن نیروهای فشاری و کششی است.

در سیستم های داربستی، طول لوله ها همیشه متناسب با ارتفاع یا ابعاد مورد نیاز پروژه نیست، به همین دلیل استفاده از رابط اتصال لوله داربست امکان افزایش طول سازه را بدون نیاز به تغییر کامل سیستم فراهم می کند. این قطعه با ایجاد همپوشانی مناسب بین دو لوله، باعث انتقال بهتر نیرو و افزایش مقاومت کلی داربست می شود. در استانداردهای اجرایی، کیفیت اتصال ها اهمیت زیادی دارد، زیرا کوچک ترین ضعف در محل اتصال می تواند پایداری کل سازه موقت را کاهش دهد.

رابط لوله داربست در بازار با نام های مختلفی مانند رابط داربست، رابط لوله داربستی و Scaffold Coupler شناخته می شود. تفاوت میان مدل های مختلف معمولا به نوع طراحی، ضخامت بدنه، روش تولید و کاربرد آنها مربوط است. برخی مدل ها برای اتصال مستقیم دو لوله در یک راستا طراحی شده اند و برخی دیگر برای شرایط خاص مانند تغییر مسیر یا ایجاد زاویه در سازه داربستی استفاده می شوند. حال که دریافتیم لوله داربستی چیست ، در ادامه با مشخصات آن آشنا شوید.

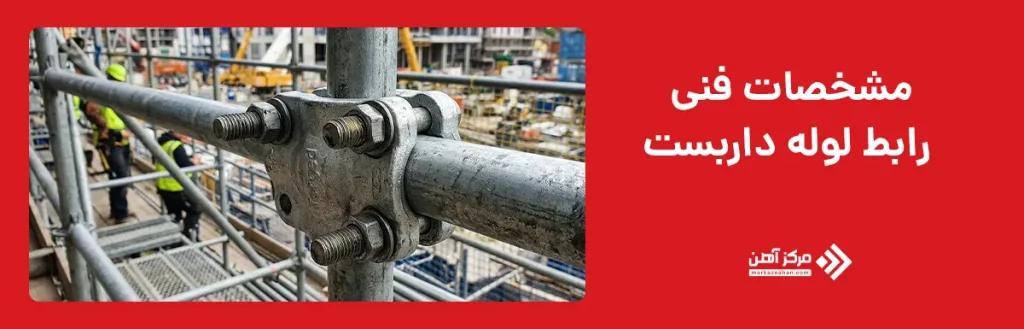

مشخصات فنی رابط لوله داربست

رابط لوله داربست باید دارای ویژگی های فنی مشخصی باشد تا بتواند نیروهای وارد شده به سیستم داربست را تحمل کند. انتخاب رابط مناسب تنها به ظاهر قطعه محدود نمی شود و عواملی مانند جنس، ابعاد، وزن و کیفیت ساخت تاثیر مستقیمی بر عملکرد آن دارند. هنگام بررسی گزینه های خرید، توجه به قیمت لوله و مشخصات فنی محصول می تواند به انتخاب اقتصادی تر و ایمن تر کمک کند.

مهم ترین مشخصات فنی رابط لوله داربست شامل موارد زیر است:

• جنس بدنه:
  بیشتر رابط های لوله داربست از فولاد ساخته می شوند تا مقاومت کافی در برابر فشار، ضربه و شرایط محیطی داشته باشند. فولاد مورد استفاده باید قابلیت تحمل بارهای وارد شده در سازه های موقت را داشته باشد.
• قطر داخلی رابط:
  قطر داخلی باید کاملا متناسب با قطر خارجی لوله داربست باشد. وجود فاصله زیاد میان رابط و لوله باعث کاهش استحکام اتصال و افزایش احتمال لغزش می شود.
• ضخامت ورق یا بدنه رابط:
  ضخامت بدنه تعیین کننده میزان مقاومت قطعه در برابر تغییر شکل است. رابط های ضخیم تر معمولا ظرفیت تحمل بار بیشتری دارند.
• نوع اتصال:
  برخی رابط ها به صورت ساده و بدون پیچ طراحی می شوند و برخی مدل ها دارای پیچ و سیستم قفل کننده هستند که اتصال مطمئن تری ایجاد می کنند.
• پوشش سطحی:
  برای افزایش مقاومت در برابر زنگ زدگی، معمولا سطح رابط ها با پوشش گالوانیزه یا رنگ محافظ پوشانده می شود.
• وزن قطعه:
  وزن رابط لوله داربست یکی از معیارهای بررسی کیفیت ساخت آن است. رابط های بسیار سبک ممکن است از ورق نازک تولید شده باشند و مقاومت کافی نداشته باشند.

جدول زیر برخی مشخصات عمومی این قطعه را نشان می دهد:

مشخصه فنی	مقدار یا توضیحات تخصصی
نوع قطعه	رابط اتصال لوله داربست برای افزایش طول و اتصال محوری لوله ها
نام انگلیسی	Scaffold Tube Connector / Internal Scaffold Coupler
جنس تولیدی	فولاد کربنی با قابلیت تحمل فشار و تنش های مکانیکی
استاندارد لوله قابل اتصال	معمولا مناسب لوله های داربستی با قطر خارجی 48.3 میلی متر
ضخامت بدنه	معمولا بین 3 تا 5 میلی متر بسته به نوع تولید و کاربرد
طول رابط	حدود 150 تا 300 میلی متر بر اساس مدل و طراحی کارخانه
وزن رابط	معمولا بین 0.5 تا 1.5 کیلوگرم (وابسته به ضخامت و ابعاد)
نوع اتصال	اتصال داخلی، خارجی، پیچی یا کشویی
روش تثبیت	استفاده از پیچ، مهره یا سیستم قفل مکانیکی
مقاومت مکانیکی	قابلیت تحمل نیروهای فشاری، کششی و برشی وارد شده به محل اتصال
پوشش سطحی	گالوانیزه گرم، آبکاری یا رنگ صنعتی برای افزایش مقاومت در برابر خوردگی
محدوده کاربرد	داربست ساختمانی، صنعتی، تعمیراتی و سازه های موقت
ویژگی مهم	حفظ هم راستایی لوله ها و جلوگیری از لغزش در محل اتصال

انواع رابط لوله داربست

رابط های لوله داربست با توجه به نوع اتصال، شرایط اجرایی و محل استفاده در مدل های مختلفی تولید می شوند. هر مدل برای هدف مشخصی طراحی شده است و انتخاب نادرست آن می تواند باعث کاهش استحکام سیستم داربست شود. شناخت انواع رابط لوله داربست به مجریان کمک می کند تا متناسب با نوع سازه و میزان بار وارد شده، گزینه مناسب را انتخاب کنند. تفاوت اصلی این قطعات معمولا در شکل طراحی، نحوه قفل شدن و میزان مقاومت در برابر نیروهای مکانیکی است. همچنین هنگام خرید باید علاوه بر کیفیت، قیمت لوله داربست و هزینه تجهیزات جانبی نیز بررسی شود.

مهم ترین انواع رابط لوله داربست عبارتند از:

• رابط داخلی لوله داربست (Internal Coupler):
  این مدل داخل دو لوله قرار می گیرد و برای افزایش طول لوله های داربستی در یک مسیر مستقیم استفاده می شود. طراحی داخلی آن باعث می شود سطح اتصال از بیرون کمتر دیده شود و یکپارچگی بیشتری بین دو لوله ایجاد شود.
• رابط خارجی لوله داربست:
  این نوع رابط از بیرون روی محل اتصال دو لوله قرار می گیرد و معمولا برای پروژه هایی استفاده می شود که نیاز به نصب سریع و دسترسی آسان به محل اتصال وجود دارد. مقاومت این مدل به ضخامت بدنه و کیفیت سیستم قفل کننده بستگی دارد.
• رابط پیچی داربست:
  در این مدل از پیچ برای محکم کردن اتصال استفاده می شود. امکان تنظیم میزان فشار پیچ باعث شده این نوع رابط در پروژه هایی که نیاز به اتصال مطمئن تر دارند، کاربرد گسترده ای داشته باشد.
• رابط کشویی داربست:
  رابط کشویی برای اتصال سریع لوله ها طراحی شده است و معمولا در شرایطی استفاده می شود که سرعت مونتاژ اهمیت بالایی دارد. این مدل باید دارای تلرانس ابعادی مناسب باشد تا حرکت لوله ها داخل رابط کنترل شود.
• رابط گردان داربست (Swivel Connector):
  این نوع امکان اتصال لوله ها با زاویه های مختلف را فراهم می کند. در بخش هایی از داربست که نیاز به تغییر جهت یا ایجاد مهاربندی وجود دارد، رابط گردان عملکرد موثری دارد.

نوع رابط لوله داربست	نام انگلیسی	نحوه اتصال	کاربرد اصلی	ویژگی مهم
رابط داخلی لوله داربست	Internal Coupler	قرارگیری داخل دو لوله و ایجاد اتصال محوری	افزایش طول لوله های داربستی در مسیر مستقیم	ایجاد اتصال یکپارچه با حداقل تغییر در ظاهر سازه
رابط خارجی لوله داربست	External Coupler	قرارگیری روی سطح خارجی محل اتصال دو لوله	اتصال سریع لوله ها در پروژه های اجرایی	دسترسی آسان، نصب سریع و مناسب برای مونتاژهای موقت
رابط پیچی داربست	Screw Coupler	تثبیت لوله ها با پیچ و مهره	ایجاد اتصال محکم در بخش های تحت بار	امکان تنظیم میزان فشار و افزایش ایمنی اتصال
رابط کشویی داربست	Sliding Coupler	ورود لوله ها به داخل محفظه رابط و قفل شدن	اجرای سریع سیستم های داربستی	سرعت نصب بالا و مناسب برای پروژه های نیازمند جابه جایی مکرر
رابط گردان داربست	Swivel Connector	اتصال دو لوله با قابلیت تغییر زاویه	ایجاد مهاربندی و تغییر مسیر در داربست	امکان اتصال لوله ها در زوایای مختلف و افزایش انعطاف پذیری سازه

رابط لوله داربست چه کاربردی دارد؟

اصلی ترین کاربرد رابط لوله داربست، اتصال دو لوله در سیستم های داربستی و ایجاد یک سازه مقاوم و پایدار است. در پروژه های ساختمانی، صنعتی و تعمیراتی معمولا ارتفاع یا طول مورد نیاز داربست بیشتر از اندازه استاندارد یک لوله است. در چنین شرایطی استفاده از این قطعه امکان افزایش طول لوله ها را بدون کاهش استحکام فراهم می کند.

این قطعه علاوه بر افزایش طول، در ایجاد هماهنگی بین بخش های مختلف داربست نیز نقش دارد. زمانی که نیروهای ناشی از وزن کارگران، تجهیزات یا مصالح به داربست وارد می شود، رابط باید بتواند نیرو را به صورت یکنواخت منتقل کند و مانع ایجاد تمرکز تنش در محل اتصال شود. به همین دلیل کیفیت ساخت رابط لوله داربست تاثیر مستقیمی بر ایمنی کل سیستم دارد.

از دیگر کاربردهای مهم این قطعه می توان به استفاده در سازه های موقت، داربست های نما، سیستم های دسترسی صنعتی، پروژه های تعمیرات کارخانه ها و عملیات نصب تجهیزات در ارتفاع اشاره کرد. در تمامی این موارد، انتخاب رابط مناسب باعث افزایش عمر مفید داربست و کاهش خطرات اجرایی می شود.

نحوه نصب رابط لوله داربست

نصب رابط لوله داربست باید مطابق اصول اجرایی انجام شود تا اتصال ایجاد شده توانایی تحمل نیروهای وارد شده را داشته باشد. در مرحله اول، سطح لوله ها باید بررسی شود تا عاری از آلودگی، زنگ زدگی شدید یا تغییر شکل باشد. وجود هرگونه آسیب در محل اتصال می تواند باعث کاهش سطح تماس و ضعیف شدن اتصال شود.

پس از قرار دادن دو سر لوله درون رابط، باید میزان قرارگیری آنها کنترل شود تا هر دو لوله به اندازه کافی داخل قطعه قرار گرفته باشند. در مدل های پیچی، پیچ ها باید به صورت یکنواخت و با فشار مناسب بسته شوند. بیش از حد سفت کردن پیچ ها ممکن است باعث آسیب به رزوه یا تغییر شکل لوله شود، در حالی که شل بودن اتصال نیز پایداری لازم را ایجاد نمی کند.

در پروژه های حرفه ای، پس از نصب رابط، محل اتصال باید دوباره بررسی شود تا از هم راستایی لوله ها و عدم وجود حرکت اضافی اطمینان حاصل شود. کنترل کیفیت اتصالات قبل از استفاده از داربست یکی از مراحل مهم برای جلوگیری از مشکلات ایمنی در زمان بهره برداری است.

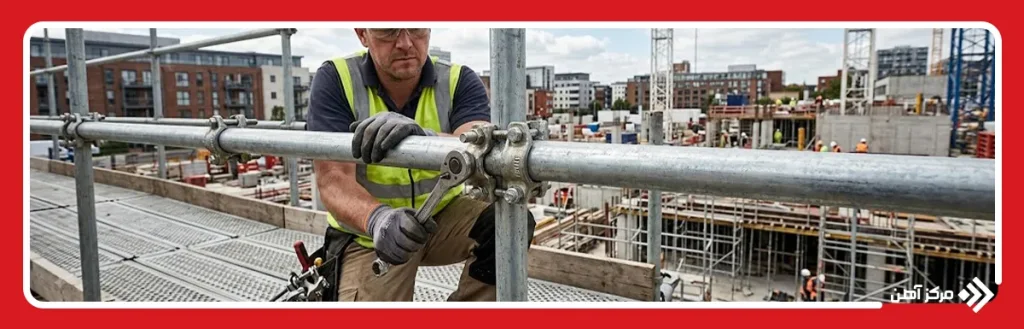

نکات مهم در نصب رابط لوله داربست

رعایت اصول نصب باعث افزایش مقاومت سیستم داربستی و کاهش احتمال خرابی اتصال ها می شود. رابط لوله داربست باید متناسب با نوع لوله، شرایط بارگذاری و کاربرد مورد نظر انتخاب شود. مهم ترین نکات اجرایی شامل موارد زیر است:

• بررسی سلامت رابط قبل از نصب:
  رابط هایی که دارای ترک، خوردگی شدید یا تغییر شکل هستند نباید در سیستم داربست استفاده شوند.
• انتخاب قطر مناسب:
  رابط باید کاملا با ابعاد لوله هماهنگ باشد تا اتصال بدون لقی ایجاد شود.
• کنترل میزان ورود لوله به رابط:
  قرارگیری ناکافی لوله داخل رابط باعث کاهش سطح درگیری و افت مقاومت اتصال می شود.
• استفاده از ابزار مناسب برای بستن پیچ ها:
  اعمال نیروی بیش از حد یا کمتر از مقدار لازم می تواند عملکرد اتصال را مختل کند.
• جلوگیری از استفاده مجدد قطعات آسیب دیده:
  رابط هایی که تحت فشار شدید قرار گرفته اند یا تغییر شکل داده اند، نباید دوباره مورد استفاده قرار گیرند.
• بازرسی دوره ای اتصالات:
  در پروژه های طولانی مدت، بررسی وضعیت رابط ها برای شناسایی شل شدگی یا خوردگی ضروری است.

مزایا و معایب استفاده از رابط لوله داربست

استفاده از رابط لوله داربست مزایای زیادی در اجرای سازه های موقت ایجاد می کند، اما مانند هر قطعه صنعتی دارای محدودیت هایی نیز است.

مزایای استفاده از رابط لوله داربست:

• افزایش طول لوله های داربستی
• ایجاد اتصال مقاوم بین لوله ها
• افزایش انعطاف پذیری در طراحی داربست
• امکان باز و بسته کردن سریع سازه
• کاهش نیاز به استفاده از تجهیزات اضافی
• بهبود ایمنی سیستم داربست

معایب استفاده از رابط لوله داربست:

• کاهش مقاومت در صورت انتخاب رابط نامناسب
• نیاز به بررسی و نگهداری دوره ای
• احتمال خوردگی در شرایط محیطی نامناسب
• تاثیر کیفیت ساخت بر عملکرد نهایی
• افزایش وزن کلی سیستم داربست

عوامل موثر بر قیمت رابط لوله داربست

قیمت رابط لوله داربست به عوامل مختلفی مانند مواد اولیه، روش تولید و مشخصات فنی قطعه بستگی دارد. از آنجا که این محصول از فولاد تولید می شود، تغییرات بازار فلزات می تواند روی هزینه نهایی آن تاثیر بگذارد. علاوه بر جنس، کیفیت ساخت و استاندارد تولید نیز در تعیین ارزش واقعی محصول نقش مهمی دارند.

مهم ترین عوامل موثر بر قیمت رابط لوله داربست عبارتند از:

عوامل موثر بر افزایش یا کاهش قیمت:

• جنس و کیفیت فولاد مصرفی
• وزن رابط لوله داربست
• ضخامت بدنه قطعه
• نوع طراحی و مدل رابط
• کیفیت پوشش ضد خوردگی
• برند و کارخانه تولید کننده
• میزان سفارش و حجم خرید
• نوسانات قیمت مواد اولیه

رابط لوله داربست یکی از اجزای مهم در ساخت سیستم های داربستی است که وظیفه اتصال ایمن و مقاوم لوله ها را بر عهده دارد. شناخت دقیق اینکه رابط لوله داربست چیست و بررسی ویژگی هایی مانند جنس، وزن رابط لوله داربست، نوع اتصال و کیفیت ساخت، به انتخاب محصول مناسب کمک می کند. استفاده از رابط لوله داربستی استاندارد باعث افزایش پایداری سازه، کاهش خطرات اجرایی و بهبود عملکرد داربست می شود. در زمان خرید نیز توجه به عواملی مانند قیمت آهن، کیفیت فولاد و شرایط پروژه اهمیت زیادی دارد تا رابط اتصال لوله داربست متناسب با نیاز انتخاب شود.
