جوشکاری لوله آلومینیومی، ترکیبی از مهارت، علم و دقت است و در صنایع مختلف از هوافضا گرفته تا ساخت و ساز کاربرد دارد. این فرآیند به دلیل بالاتر بودن قیمت لوله آلومینیومی و خواص متفاوت این فلز در مقایسه با فولاد، چالش های خاص خود را دارد. انتخاب روش مناسب جوشکاری و توجه به نکات کلیدی می تواند تأثیر قابل توجهی بر کیفیت نهایی کار و مقاومت سازه داشته باشد. در این مقاله، به بررسی روش های رایج جوشکاری لوله آلومینیوم و نکات مهمی که باید در هنگام اجرای این فرآیند در نظر گرفته شود، خواهیم پرداخت.
نحوه جوشکاری لوله آلومینیوم بسته به ضخامت، نوع کاربرد و شرایط کاری متفاوت است و می تواند با روش های دستی یا اتوماتیک انجام شود. در صنایع مختلف از جمله سیستم های برودتی و جوشکاری لوله آب، انتخاب صحیح روش اهمیت زیادی دارد. آشنایی با انواع حالت های جوشکاری لوله به انتخاب الکترود، گاز محافظ و تکنیک مناسب کمک می کند. همچنین توجه به استانداردها و استفاده از جدول وزن لوله برای محاسبه صحیح میزان فلز پرکننده و استحکام اتصال ضروری است. روش های متعددی برای جوشکاری لوله آلومینیوم وجود دارد که در ادامه این روش ها را به تفکیک بررسی می کنیم.
جدول انواع حالت های جوشکاری لوله آلومینیوم
| روش جوشکاری | توضیح کلی | کاربرد متداول | مزایا | محدودیت‌ها |
|---|---|---|---|---|
| جوشکاری لوله آلومینیوم با الکترود | استفاده از الکترود دستی برای ایجاد قوس | تعمیرات ساده و مقاطع ضخیم | تجهیزات در دسترس، هزینه کم | کنترل سخت تر قوس، کیفیت پایین تر |
| جوشکاری لوله آلومینیوم اواپراتور | روش های دقیق برای لوله های نازک در اواپراتور | سیستم های برودتی و یخچال ها | دقت بالا، جلوگیری از نشتی | نیازمند مهارت زیاد |
| جوشکاری لوله آلومینیوم خشکه | بدون استفاده از فلز پرکننده | اتصالات سبک و موقت | سرعت بالا، صرفه جویی در متریال | استحکام کم، احتمال ترک خوردگی |
| جوش MIG لوله آلومینیوم | استفاده از گاز محافظ و سیم جوش | صنایع خودروسازی، لوله های فشار متوسط | جوش تمیز، سرعت بالا، کنترل خوب | تجهیزات گران تر، نیاز به گاز محافظ |
| جوشکاری با پرکننده | افزودن سیم یا مفتول آلومینیوم به حوضچه جوش | لوله های ضخیم‌تر یا تحت فشار | افزایش استحکام و دوام | نیازمند مهارت بیشتر |
| جوش لوله آلومینیوم با فلزات مختلف | ترکیب آلومینیوم با فلزاتی مانند فولاد یا برنج | اتصالات ترکیبی صنعتی | افزایش کاربردپذیری | احتمال خوردگی گالوانیکی |
| جوشکاری لوله آلومینیوم با قلع | لحیم کاری سخت با آلیاژهای قلع | تعمیرات سبک، صنایع الکترونیک | هزینه پایین، تجهیزات ساده | مقاومت کم در فشار و دما |
| جوشکاری لوله آلومینیوم با مس | اتصال آلومینیوم به مس با روش های خاص | سیستم های سرمایش و تهویه | انتقال حرارت عالی | دشوار، نیازمند فلاکس و دمای دقیق |
جوشکاری لوله آلومینیوم با الکترود روشی دقیق و کاربردی است که اغلب برای اتصالات حساس به کار می رود. در این فرآیند از الکترودهای تنگستنی استفاده می شود و گاز خنثی مانند آرگون محیط جوش را از اکسیداسیون محافظت می کند. این روش که به جوشکاری TIG (تنگستن گاز خنثی) معروف است، برای جوشکاری لوله های نازک آلومینیومی است و کنترل بالایی روی حرارت و شکل جوش فراهم می آورد. جوش TIG به دلیل کیفیت عالی و ظرافت در خروجی، انتخابی محبوب برای صنایع حساس مانند خودروسازی و هوافضا است. با این حال، به مهارت بالا و تجهیزات خاص نیاز دارد.
روش جوشکاری لوله آلومینیوم اواپراتور به معنای اتصال لوله های آلومینیومی است که در ساخت و تعمیر اواپراتورها (بخشی از سیستم های سرمایشی و گرمایشی) استفاده می شود. اواپراتور بخشی از سیستم تبرید یا تهویه مطبوع است که مسئول تبخیر مبرد (مایع خنک کننده) و انتقال حرارت برای تولید سرمایش می باشد.
از آنجا که لوله های آلومینیومی مبرد، نازک بوده و جوشکاری آنها دقیق است، برای این کار می توان از فرآیند جوشکاری TIG (تنگستن گاز خنثی) استفاده کرد. به طور کلی استفاده از تکنیک ریشه باز (open-root joint geometry) برای جوش آلومینیوم مناسب است.
جوشکاری لوله آلومینیومی به روش خشکه یا بدون پرکننده یکی از تکنیک های رایج در اتصالات سبک و قطعات نازک است که بیشتر در صنایع برودتی و سیستم های انتقال سیالات کاربرد دارد. در این روش، به جای استفاده از سیم یا مفتول پرکننده، تنها با ذوب لبه های لوله، اتصال ایجاد می شود. نحوه جوشکاری لوله آلومینیوم به صورت خشکه نیازمند کنترل دقیق حرارت است، زیرا آلومینیوم به سرعت حرارت را پخش کرده و احتمال سوختن یا نازک شدن دیواره لوله وجود دارد. برای موفقیت در این فرآیند، آماده سازی سطح و تمیزکاری اهمیت ویژه ای دارد. آشنایی با انواع حالت های جوشکاری لوله باعث می شود جوشکار بتواند بهترین زاویه و تکنیک را انتخاب کند تا از ترک یا حفره جلوگیری شود. هر چند این روش برای لوله های نازک مناسب است، اما در مواردی که استحکام بالا مد نظر باشد، استفاده از فلز پرکننده یا ترکیب آلومینیوم با فولاد ضد زنگ یا دیگر فلزات مقاوم توصیه می شود.
در کل جوشکاری آلومینیوم خشکه به روشی گفته می شود که در آن اتصال آلومینیوم با استفاده از فشار مکانیکی و بدون استفاده از حرارت استفاده انجام می شود. جوشکاری آلومینیوم با هوا گاز نیز از دیگر روش های جوش این فلز است.
جوشکاری MIG یکی از روش های کارآمد و سریع است که برای ورق های نازک و ضخیم آلومینیوم استفاده می شود. جوش MIG (Metal Inert Gas) یک فرآیند جوشکاری است که در آن از یک سیم جوش فلزی و گاز محافظ (معمولاً آرگون یا مخلوطی از گازها) برای ایجاد اتصال بین قطعات فلزی استفاده می شود. به دلیل رسانایی حرارتی بالا و نقطه ذوب پایین، جوشکاری آلومینیوم با چالش هایی مانند کنترل حرارت و جلوگیری از سوختگی یا اعوجاج فلز همراه است. برای جوشکاری با این روش، استفاده از گاز آرگون ۱۰۰٪ ضروری است، زیرا گازهای دیگر مانند CO2 کیفیت جوش را کاهش می دهند. همچنین پاکسازی لایه اکسید سطحی با برس فولاد ضدزنگ برای جلوگیری از ترک و نقص در جوش ضروری است.
دستگاه های مدرن با تنظیمات pulsed MIG حرارت را به صورت متناوب اعمال کرده و از سوختگی جلوگیری می کنند. این روش، سرعت بالاتر و یادگیری ساده تری نسبت به جوشکاری TIG دارد و برای کاربردهای مختلف توصیه می شود. لازم به ذکر است که جوشکاری آلومینیوم با co2 هم معمولاً به روش MIG انجام می‌شود، اما به طور کلی استفاده از CO2 به‌عنوان گاز محافظ در جوشکاری آلومینیوم توصیه نمی شود.
جوشکاری با پرکننده، به جوشکاری ذوبی با استفاده از فلز پرکننده (Filler Metal) اشاره دارد. در این روش، فلز پرکننده به صورت سیم یا میله به حوضچه مذاب اضافه می شود تا شکاف بین قطعات پر شده و اتصال قوی ایجاد شود. این نوع جوشکاری در فرایندهایی مانند جوشکاری TIG، MIG و جوشکاری قوس الکتریکی (SMAW) استفاده می شود.
در جوشکاری آلومینیوم، انتخاب فلز پرکننده مناسب بسیار حائز اهمیت است. آلیاژهای پرکننده ای مانند ER4043 و ER5356 به طور گسترده ای برای جوشکاری آلومینیوم استفاده می شوند. انتخاب آلیاژ مناسب در جوشکاری آلومینیوم برای فیلر یا فلز پرکننده، از مهمترین عوامل در ایجاد جوش با کیفیت و با استحکام بالا است.
جوشکاری آلومینیوم با فلزات دیگر، به دلیل تفاوت های فیزیکی و شیمیایی، چالش برانگیز است. نقطه ذوب متفاوت، تشکیل آلیاژهای شکننده و اکسیداسیون از مشکلات این فرآیند هستند. روش های پیشرفته مانند جوشکاری اصطکاکی یا با استفاده از مواد پرکننده خاص می توانند این چالش ها را کاهش دهند. این روش معمولاً برای کاربردهای خاص در صنایع الکترونیکی و خودروسازی به کار می رود.
جوشکاری آلومینیوم با قلع بیشتر به عنوان لحیم کاری نرم شناخته می شود تا جوشکاری صنعتی. این روش دمای پایینی دارد و استحکام اتصال نسبت به دیگر روش های جوشکاری کمتر است. از جوش آلومینیوم با قلع در مواردی که نیازی به تحمل فشار یا ضربه زیاد نیست، مانند اتصالات الکترونیکی، استفاده می شود. یکی از نمونه های رایج استفاده از این روش، در اتصالات الکترونیکی و مدارها است که سبک بودن، هزینه پایین و سهولت اجرا اهمیت بیشتری از استحکام مکانیکی دارند. به طور کلی، نحوه جوشکاری لوله آلومینیوم با قلع نیازمند آماده سازی سطح، زدودن اکسیدها و استفاده از فلاکس مخصوص است تا اتصال تمیز و رسانای الکتریکی مطلوبی به دست آید.
جوشکاری آلومینیوم با مس به دلیل تفاوت در نقطه ذوب و هدایت حرارتی، فرایندی پیچیده است. برای کاهش مشکلات، از روش های خاص مانند جوشکاری اصطکاکی بهره می گیرند. این روش اغلب در صنایع الکتریکی برای اتصالات رسانا کاربرد دارد. در فرآیند جوش اصطکاکی، نیازی به فیلر نیست و آماده سازی مفصل قبل از جوش به حداقل می رسد. در این جوشکاری، فلزات به حالت پلاستیک درمی آیند و سپس به هم فشرده می شوند که موجب ایجاد یک ناحیه تحت تاثیر حرارت بسیار باریک (narrow heat-affected zone) و محافظت از ساختار مولکولی فلزات می شود. این جوش، قدرتی به اندازه فلزات پایه ایجاد می کند و از آسیب ناشی از حرارت زیاد در روش های لحیم کاری جلوگیری می کند.
جوشکاری لوله آلومینیوم یخچال به دلیل حساسیت بالا در سیستم های برودتی نیازمند دقت و مهارت ویژه است. این لوله ها اغلب در اواپراتور و کندانسور قرار دارند و کوچک ترین نشتی می تواند عملکرد کل سیستم را مختل کند. در این بخش معمولاً از روش جوشکاری لوله آلومینیوم اواپراتور استفاده می شود که بر اساس ضخامت لوله و شرایط کاری انتخاب می گردد. نحوه جوشکاری لوله آلومینیوم در یخچال باید به گونه ای باشد که اتصال کاملاً آب بندی شود و در برابر فشار و تغییرات دما مقاومت بالایی داشته باشد. تمیزکاری سطح، استفاده از فلاکس مخصوص و کنترل دما از مراحل حیاتی در این فرآیند به شمار می روند. آشنایی با انواع حالت های جوشکاری لوله کمک می کند تا جوشکار زاویه و تکنیک مناسب را انتخاب کرده و از ایجاد ترک یا سوراخ جلوگیری نماید. به طور کلی، جوشکاری لوله آلومینیومی در یخچال، ترکیبی از دقت، دانش فنی و تجربه است تا بهترین نتیجه حاصل شود.
نحوه جوشکاری لوله آلومینیوم بسته به ضخامت و کاربرد لوله، نیازمند انتخاب صحیح روش و تجهیزات مناسب است. برای شروع، باید سطح لوله ها کاملاً تمیز و عاری از هر گونه آلودگی، اکسید و روغن باشد، زیرا آلومینیوم به سرعت اکسید شده و این لایه مانع ذوب یکنواخت می شود. استفاده از فلاکس مخصوص آلومینیوم در بسیاری از موارد ضروری است تا اتصال بهتر و جوش سالم تری ایجاد گردد. در سیستم های برودتی مانند یخچال و کولر، روش جوشکاری لوله آلومینیوم اواپراتور اهمیت زیادی دارد، زیرا این بخش مستقیماً با مبرد در تماس بوده و کوچک ترین نشتی موجب افت کارایی کل سیستم خواهد شد. کنترل دقیق دما و حرارت نیز از اصول کلیدی است که در جوشکاری موفق نقش حیاتی ایفا می کند.
در ادامه باید به این نکته توجه داشت که آشنایی با انواع حالت های جوشکاری لوله به جوشکار کمک می کند تا بسته به موقعیت، بهترین تکنیک را انتخاب نماید. به طور مثال، در جوشکاری لوله های نازک معمولاً از روش های بدون پر کننده (خشکه) استفاده می شود، در حالی‌که برای لوله های ضخیم یا تحت فشار، به کارگیری سیم یا مفتول پر کننده الزامی است. انتخاب صحیح زاویه مشعل، شدت قوس و سرعت حرکت نیز در کیفیت جوش بسیار مؤثر است. علاوه بر این، استفاده از گازهای محافظ مانند آرگون در روش های پیشرفته تر، کیفیت اتصال را بالا برده و از ایجاد ترک یا حفره جلوگیری می کند. در نتیجه، نحوه جوشکاری لوله آلومینیوم باید با دانش فنی و دقت بالا انجام شود تا اتصالی مقاوم و با دوام حاصل گردد.
روش بهینه برای جوشکاری لوله های آلومینیومی TIG (Gas Tungsten Arc Welding) است. جوشکاری TIG کنترل دقیقی را ارائه می دهد، جوشه هایی با کیفیت بالا و تمیز با حداقل پاشیدگی تولید می کند که آن را برای سطوح نازک آلومینیومی ایده آل می‌کند. روش مناسب دیگر MIG است که برای جوشکاری لوله های آلومینیومی، به ویژه با دیواره های ضخیم تر، مناسب است. جوشکاری MIG سریعتر و کارآمدتر از TIG است، اما برای جلوگیری از مسائلی مانند تخلخل، نیاز به کنترل دقیق دارد.
به طور کلی، برای لوله های آلومینیومی کوچکتر، جوشکاری TIG به دلیل دقت و کنترل زیاد مناسب تر است. اما برای لوله های بزرگتر یا زمانی که سرعت بالا نیاز است، جوشکاری MIG می تواند سودمند باشد. جوشکاری آلومینیوم با اینورتر برای هر دوی این روش ها مناسب است.

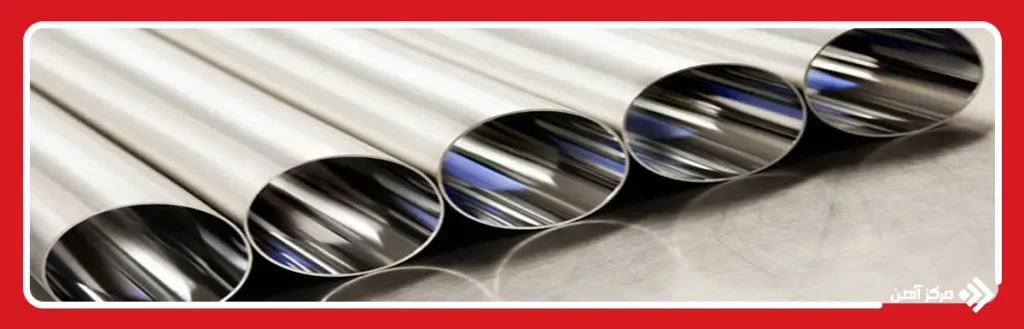

جوشکاری لوله آلومینیوم به دلیل خواص ویژه این فلز مانند رسانایی حرارتی بالا و اکسید شدن سریع، نسبت به سایر فلزات حساس تر است. رعایت اصول فنی و انتخاب روش مناسب نقش کلیدی در دستیابی به اتصال مقاوم و بدون نشتی دارد. جوشکاری لوله آلومینیوم نیازمند دقت و رعایت نکات خاصی است تا کیفیت جوش بهینه حاصل شود. در ادامه، نکات مهم در این زمینه ارائه شده است.
با رعایت این نکات، می توانید جوشکاری لوله آلومینیوم را با کیفیت و ایمنی بالاتری انجام دهید.
جمع بندی
جوشکاری لوله آلومینیوم به مهارت و دقت بالا نیاز دارد. روش های مختلفی برای این کار مناسب است، از جمله جوشکاری TIG (با الکترود تنگستنی و گاز آرگون) که برای اتصالات حساس مناسب است و جوش MIG که برای ورق های ضخیم تر کارآمدتر است. برای جلوگیری از مشکلاتی مانند سوختگی و ترک در جوش، تمیزکاری دقیق سطح آلومینیوم و انتخاب روش جوشکاری مناسب ضروری است. همچنین، کنترل حرارت و سرعت جوشکاری، انتخاب سیم جوش مناسب و استفاده از دستگاه های جوش با توان بالا از نکات کلیدی در این فرآیند هستند. برای جوشکاری لوله آلومینیوم، علاوه بر انتخاب روش مناسب و تجهیزات دقیق، توجه به قیمت آهن کیلویی و تفاوت هزینه ها در مقایسه با آلومینیوم، می تواند در تصمیم گیری های اقتصادی پروژه تاثیرگذار باشد.
سوالات متداول
برای جوشکاری لوله آلومینیوم می توان از فلزاتی مانند فولاد ضد زنگ و آلومینیوم به عنوان فیلر استفاده کرد. همچنین، آلیاژهای آلومینیومی مانند ER4043 و ER5356 مناسب هستند.
هنگام جوشکاری لوله آلومینیوم باید دقت شود که سطح فلز تمیز و بدون اکسید باشد؛ همچنین برای جلوگیری از سوختن و یا خراب شدن جوش، از گاز محافظ آرگون استفاده شود و سرعت و حرارت جوشکاری به دقت کنترل شود.
بله، جوشکاری لوله آلومینیوم بدون پرکننده (خشکه) امکان پذیر است، اما فقط برای قطعات نازک و اتصالات ساده. برای استحکام و جلوگیری از ترک خوردگی در اغلب موارد استفاده از فلز پرکننده توصیه می شود.
برای جوشکاری لوله آلومینیوم یخچال باید سطح لوله کاملاً تمیز و عاری از روغن و اکسید باشد و از فلاکس مخصوص آلومینیوم استفاده شود. همچنین کنترل دما و جلوگیری از سوختن یا نازک شدن لوله بسیار مهم است.
در جوشکاری با الکترود، کنترل قوس و جلوگیری از آلودگی جوش سخت تر است و کیفیت اتصال معمولاً پایین تر می شود. در روش MIG با گاز محافظ، جوش تمیزتر، نفوذ بهتر و کنترل حرارت دقیق تری حاصل می گردد.
