آموزش درست جوشکاری لوله مسی نقش کلیدی در ارتقای کیفیت اتصالات و افزایش ایمنی در فرایند جوشکاری دارد. آشنایی دقیق با روش ها و تجهیزات مورد نیاز باعث کاهش خطاهای فنی و بهبود بهره وری در پروژه های صنعتی می شود. این امر موجب صرفه جویی در هزینه ها و دستیابی به نتایج مطلوب در هر پروژه نیز می شود. در این مقاله به بررسی اصول و مبانی جوشکاری لوله مسی می پردازیم. ابتدا انواع روش های جوشکاری لوله مسی معرفی شده و سپس مزایا و معایب هر یک از آنها به صورت دقیق شرح داده می شود. همچنین نکات ایمنی، مواد مصرفی و گازهای استفاده شده در فرایند جوشکاری مورد بحث قرار می گیرد.
جوشکاری لوله مسی یکی از مهم ترین مهارت هایی است که در صنایع مختلف و به ویژه سیستم های سرمایشی و گرمایشی کاربرد گسترده‌ای دارد. با توجه به اینکه مس رسانایی حرارتی و مقاومت مناسبی در برابر خوردگی دارد، استفاده از آن در کولرهای گازی و سیستم های تاسیساتی بسیار رایج است. در آموزش جوشکاری لوله مسی افراد می آموزند چگونه با روش های صحیح و استفاده از ابزار استاندارد، اتصالاتی ایمن و با دوام ایجاد کنند. این فرایند به ویژه در پروژه هایی مثل نصب کولر گازی بسیار اهمیت دارد، زیرا کوچک ترین نشتی می تواند عملکرد سیستم را مختل کرده و هزینه های اضافی به همراه داشته باشد.
از دیگر موارد مهم می توان به جوش لوله مسی به آهن اشاره کرد که نیازمند دقت و دانش فنی بالا است، چرا که اختلاف ضریب انبساط و جنس فلزات چالش های خاصی ایجاد می کند. همچنین در بحث جوش لوله مسی به طور کلی، انتخاب نوع فیلر و دمای مناسب اهمیت زیادی دارد تا استحکام اتصال تضمین شود. به همین دلیل، متخصصان توصیه می کنند هنگام جوشکاری لوله مسی کولر گازی از تجهیزات استاندارد و تکنیک های حرفه ای بهره گرفته شود. این موضوع نه تنها به طول عمر دستگاه کمک می کند بلکه مانع از هدر رفت انرژی و بروز مشکلات فنی در آینده خواهد شد.

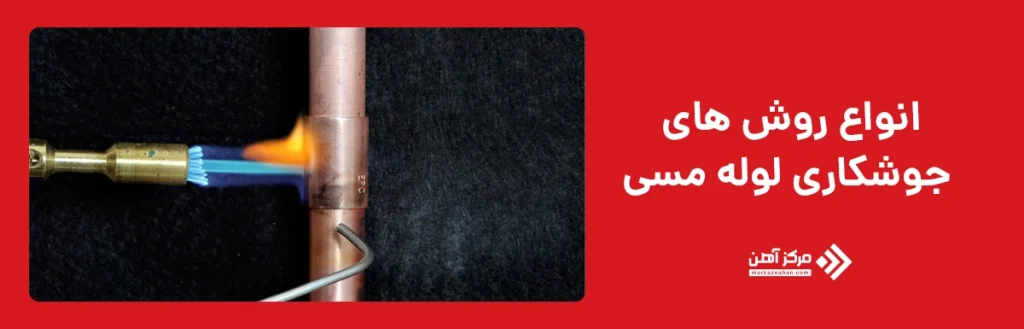

روش های جوشکاری لوله مسی شامل لحیم کاری سخت و نرم، جوشکاری با تورچ، جوشکاری با قلع و جوشکاری القایی هستند. هر روش ویژگی های فنی و مزایای منحصر به فرد خود را دارد که در ادامه به آنها می پردازیم. به یاد داشته باشید برای هر پروژه انتخاب این روش ها باید با دقت و بر اساس نیازهای فنی و محیطی انجام شود. در کنار ارزیابی شرایط فنی، توجه به قیمت لوله مسی همراه با سایر عوامل اقتصادی از اهمیت ویژه ای برخوردار است. این رویکرد صحیح موجب ارتقا کیفیت اتصالات و بهینه سازی هزینه ها در پروژه های صنعتی می شود. پیش از اینکه به صورت مفصل به این موضوع بپردازیم، جدول زیر می تواند یک دید کلی از روش های مختلف جوشکاری لوله مسی به نمایش بگذارد:
| روش جوشکاری | توضیحات اصلی | مزایا | معایب | کاربردها |
|---|---|---|---|---|
| لحیم کاری سخت (Brazing) | استفاده از آلیاژهایی با نقطه ذوب بالای ۴۵۰°C (معمولا نقره یا فسفر)، حرارت دهی با شعله | استحکام بالا، مقاومت در برابر فشار و حرارت زیاد | نیاز به مهارت، قیمت لحیم نقره ای بالاست | تهویه مطبوع، تبرید، لوله کشی گاز و آب داغ |
| لحیم کاری نرم (Soft Soldering) | استفاده از قلع یا آلیاژهای با نقطه ذوب پایین تر از ۴۵۰°C | ساده و سریع، نیاز به حرارت کمتر | استحکام کمتر نسبت به لحیم سخت، محدود به فشارهای پایین | اتصالات آب سرد، سیستم های حساس الکترونیکی |
| جوشکاری با تورچ | استفاده از شعله مستقیم تورچ (گازی یا هواگاز) برای حرارت دادن و ذوب کردن فلز یا لحیم | کنترل حرارت دستی، مناسب پروژه های مختلف | خطر تغییر رنگ یا آسیب به مس در اثر گرمای زیاد | لحیم کاری سخت و نرم در تعمیرات یا نصب سریع |
| جوشکاری با قلع | روش خاص لحیم کاری نرم با استفاده از قلع خالص یا آلیاژ قلع-سرب برای اتصال لوله ها | اتصال سریع، دمای پایین، مناسب قطعات حساس | تحمل کم در برابر فشار و حرارت بالا | لوله کشی آب خانگی، پروژه های سبک |
| جوشکاری القایی | ایجاد گرما توسط میدان مغناطیسی (بدون تماس مستقیم شعله)، سپس افزودن ماده پرکننده | کنترل دقیق حرارت، یکنواختی اتصال، سرعت بالا | تجهیزات گران تر، نیاز به برق قوی | صنایع بزرگ، ساخت تجهیزات خاص، تولید انبوه اتصالات با کیفیت بالا |
جوشکاری لوله مسی یکی از اصلی ترین مراحل در اجرای سیستم های تاسیساتی و صنعتی است که کیفیت و دوام آن نقش کلیدی در عملکرد نهایی پروژه دارد. در این فرآیند استفاده از ابزار مناسب مانند سیم جوش لوله مسی اهمیت ویژه ای پیدا می‌کند، زیرا انتخاب صحیح آن باعث ایجاد اتصالاتی محکم و بدون نشتی می شود. همان طور که در مباحث فنی مشابه مثل «میلگرد ممان منفی چیست؟» به درک اصول مهندسی توجه می‌کنیم، در جوش لوله مسی نیز رعایت اصول و روش های استاندارد، ضامن ایمنی و صرفه جویی اقتصادی خواهد بود. این دانش فنی کمک می کند تا پروژه ها با کیفیت بالاتر و هزینه کمتر اجرا شوند.
در فرآیند جوش لوله مسی انتخاب روش اتصال اهمیت زیادی دارد، زیرا هر پروژه نیازمند دوام و کارایی مشخصی است. در دوره های آموزش جوشکاری لوله مسی معمولاً دو شیوه اصلی لحیم کاری سخت و نرم معرفی می شوند که هر کدام کاربردها و محدودیت های خاص خود را دارند. شناخت تفاوت های این روش ها به تکنسین کمک می کند تا بهترین گزینه را متناسب با شرایط فنی و محیطی انتخاب کند.
لحیم کاری نرم Soft Soldering فرایندی است که با استفاده از لحیم با نقطه ذوب پایین (زیر ۴۵۰ درجه) انجام می شود. این روش برای اتصال قطعات حساس و اجزای ظریف بسیار مناسب است.
مزایای لحیم کاری نرم
معایب لحیم کاری نرم

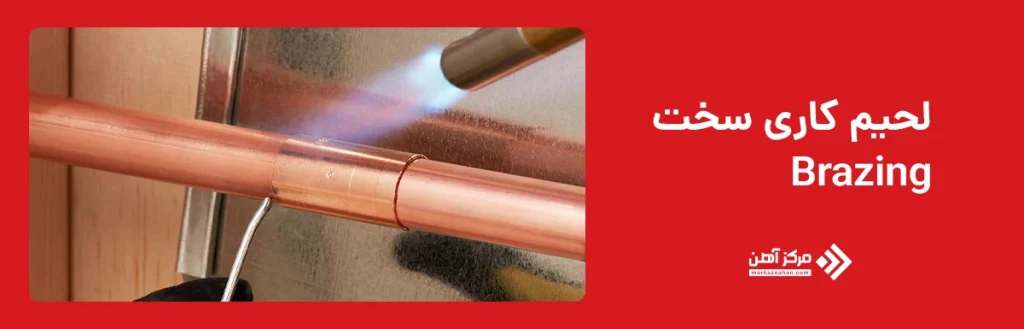

لحیم کاری سخت Brazing با استفاده از لحیم با نقطه ذوب بالا (معمولا تا ۸۵۰ درجه) انجام می شود. این روش در پروژه های صنعتی و اتصالاتی که به استحکام و دوام بالا نیاز دارند، کاربرد دارد.
مزایای لحیم کاری سخت
معایب لحیم کاری سخت
در روش لحیم کاری سخت و لحیم کاری نرم، هر دو روش کاربردهای ویژه خود را دارند و انتخاب هر کدام بسته به نیاز پروژه، نوع فلز و شرایط محیطی صورت می گیرد. آموزش صحیح و رعایت نکات ایمنی در هر دو فرایند نقش اساسی در دستیابی به اتصالات با کیفیت و کاهش خطاهای فنی دارد.

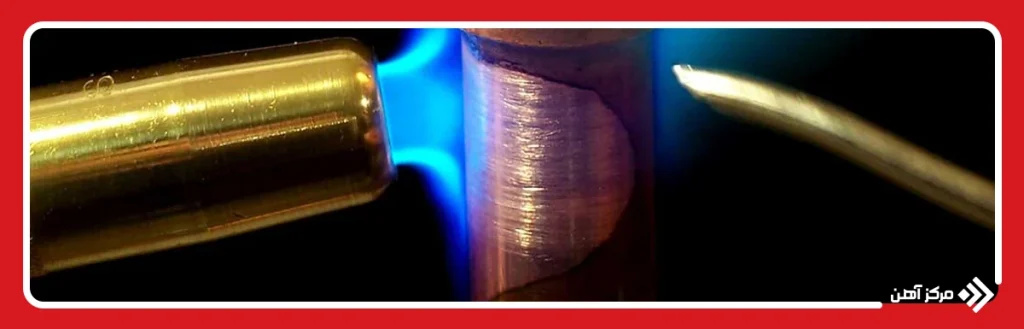

یکی از روش های حرفه ای در اجرای اتصالات، جوشکاری لوله مسی با تورچ است که با بهره گیری از شعله ای پر قدرت و کنترل شده انجام می شود. در این تکنیک، دقت بالا و توانایی ایجاد اتصال محکم اهمیت ویژه ای دارد و به همین دلیل در پروژه های صنعتی و تاسیساتی پرکاربرد است. استفاده از تورچ جوشکاری لوله مسی بدون اکسیژن باعث می شود کیفیت جوش ارتقا یافته و از اکسید شدن سطح فلز جلوگیری شود. در نهایت، انتخاب نوع تورچ جوشکاری لوله مسی و رعایت اصول ایمنی، ضامن دوام و کارایی بیشتر در فرآیند جوش لوله مسی خواهد بود.
تورچ (Torch) به ابزاری گفته می شود که برای تولید شعله ای با دمای بالا به منظور انجام عملیات مختلف مانند جوشکاری، برش و لحیم کاری استفاده می شود. این ابزار معمولا از یک دسته، نازل و یک سیستم تنظیم گاز تشکیل شده است که اجازه می دهد گازهای مخصوص جوشکاری به طور کنترل شده ترکیب شوند و شعله ای قوی ایجاد کنند.
جوشکاری لوله مسی با تورچ یک فرآیند تخصصی است که برای اتصال لوله های مسی با استفاده از شعله گاز صورت می گیرد. در این روش، گازهای استیلن و اکسیژن برای تولید شعله ای با دمای بالا استفاده می شوند که می تواند فلز مس را ذوب کرده و دو لوله مسی را به یکدیگر متصل کند.
مزایا:
معایب:
جوشکاری لوله مسی با قلع در واقع همان لحیم کاری نرم است که گاهی با این نام شناخته می شود! روشی است که در آن با استفاده از قلع یا آلیاژهای پایه قلع، دو لوله مسی را در دمای نسبتا پایین (حدود 180 تا 250 درجه سانتی گراد) به هم متصل می کنند. در این فرآیند ابتدا سطح لوله ها کاملا تمیز و با فلاکس پوشانده می شود تا از اکسید شدن جلوگیری کند.
سپس لوله ها گرم می شوند و قلع ذوب شده به درز اتصال وارد می شود و با خنک شدن، یک اتصال محکم و آب بندی شده ایجاد می کند. این روش بیشتر در سیستم های آب خانگی، کولرگازی و لوله کشی های کم فشار استفاده می شود و نسبت به جوشکاری با شعله قوی تر دمای کمتری نیاز دارد و کار با آن ساده تر و ایمن تر است.
مزایا:
معایب:

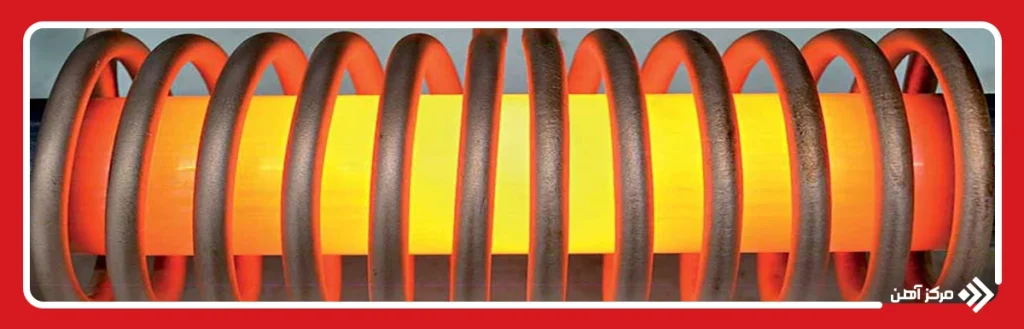

جوشکاری القایی لوله مسی روشی پیشرفته است که در آن از میدان مغناطیسی فرکانس بالا برای گرم کردن سریع و موضعی لوله های مسی استفاده می شود. در این فرآیند، جریان های الکتریکی القایی در سطح لوله ایجاد شده و باعث گرم شدن آن بدون تماس مستقیم شعله یا المنت می شوند. هنگامی که لوله ها به دمای مناسب رسیدند، یک فیلر متال (معمولا آلیاژ پایه نقره یا مس) به محل اتصال اضافه می شود تا لوله ها به صورت یکنواخت و مقاوم به هم متصل شوند. جوشکاری القایی به خاطر سرعت بالا، دقت زیاد، کیفیت بالای اتصال و کاهش خطر اکسید شدن سطح، به ویژه در صنایع حساس مانند تولید سیستم های سرمایشی و گرمایشی کاربرد گسترده ای دارد.
مزایا:
معایب:
انتخاب روش مناسب بستگی به نوع پروژه، بودجه در دسترس، هزینه های پیش رو مانند قیمت آهن و شرایط محیطی دارد. در برخی موارد، استفاده از چند روش به صورت ترکیبی می تواند نتیجه بهتری به همراه داشته باشد.
جوشکاری لوله مسی با فندک اتمی یکی از روش های ساده و در عین حال کاربردی برای پروژه های کوچک و سبک محسوب می شود. این روش به دلیل دسترسی آسان و هزینه کم، مورد توجه بسیاری از تکنسین ها و علاقه مندان به کارهای فنی خانگی قرار گرفته است. با وجود اینکه فندک اتمی قدرت کمتری نسبت به مشعل جوشکاری لوله مسی دارد، اما در اتصالات ظریف و موقتی می تواند عملکرد مناسبی داشته باشد. در بسیاری از دوره های آموزش جوشکاری لوله مسی، این روش به عنوان یک گزینه کمکی معرفی می شود تا کاربر بتواند در شرایط اضطراری یا برای تعمیرات جزئی از آن استفاده کند.
برای اجرای صحیح این فرآیند، استفاده از ابزار لازم برای جوشکاری لوله مسی اهمیت فراوانی دارد. به‌ویژه زمانی که نیاز به اتصالات ایمن و مقاوم وجود دارد، باید از تجهیزات جانبی مانند سیم جوش مناسب، فلاکس و گیره های نگهدارنده کمک گرفت. هر چند این روش جایگزین کامل برای استفاده از دستگاه جوش لوله مسی برقی یا تورچ های حرفه ای نیست، اما می تواند در پروژه های ساده و کوتاه مدت کاربرد مفیدی داشته باشد. انتخاب این روش باید با در نظر گرفتن شرایط فنی، میزان فشار در لوله و نوع پروژه انجام شود.
مزایا:
معایب:

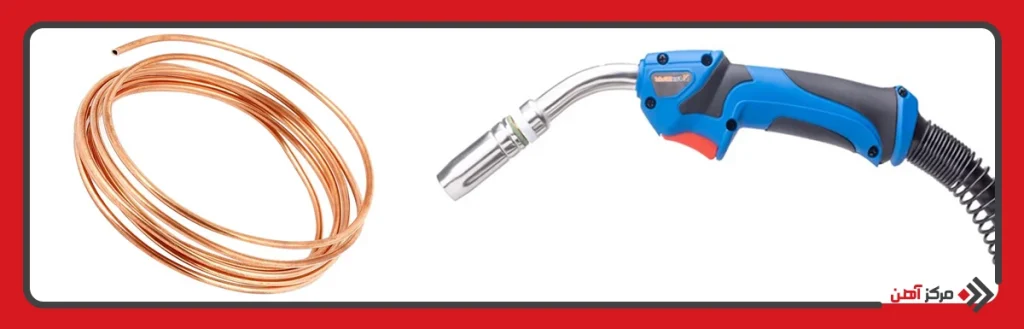

در فرآیند جوش لوله مسی، داشتن ابزار مناسب نقش کلیدی در کیفیت نهایی کار دارد. استفاده از تجهیزات استاندارد باعث می شود اتصالات مقاوم تر، بدون نشتی و مطابق با اصول فنی اجرا شوند. همچنین انتخاب درست ابزار جوشکاری لوله مسی علاوه بر ارتقای ایمنی کار، سرعت اجرا را نیز افزایش می دهد. در ادامه مهم ترین ابزارهای مورد نیاز را معرفی و توضیح می دهیم:
در فرآیند آموزش جوشکاری لوله مسی، یکی از موضوعات مهم انتخاب گاز مناسب برای ایجاد شعله پایدار و حرارت کافی است. گازهای مورد استفاده در جوشکاری لوله مسی نقش تعیین کننده ای در کیفیت اتصال دارند، زیرا ترکیب صحیح گازها می تواند موجب ذوب یکنواخت فلز و ایجاد جوش محکم شود. انتخاب نوع گاز باید بر اساس شرایط پروژه، ضخامت لوله و تجهیزات در دسترس انجام گیرد. انتخاب درست گاز جوشکاری لوله مسی نقش مهمی در کیفیت اتصالات ایفا می کند. در ادامه رایج ترین گازهای مورد استفاده معرفی می شوند:
استفاده از گاز مناسب و روش مناسب جوشکاری برای لوله‌های مسی، باعث بهبود کیفیت اتصالات و کاهش خطر نقص در محصولات می‌شود، همچنین تاثیر مستقیمی بر قیمت لوله دارد.
در نصب و راه اندازی کولرهای گازی، جوشکاری لوله مسی یکی از حساس ترین مراحل است که نیاز به دقت و مهارت بالا دارد. رعایت اصول فنی در این فرآیند علاوه بر جلوگیری از نشتی، موجب افزایش راندمان سیستم نیز می شود. در دوره های آموزش جوشکاری لوله مسی، تمامی این مراحل به صورت گام به گام آموزش داده می شوند تا تکنسین ها بتوانند بهترین کیفیت جوش لوله مسی را ارائه دهند.
در فرآیند جوشکاری لوله مسی رعایت اصول فنی و ایمنی اهمیت زیادی دارد تا نتیجه کار با کیفیت و بدون مشکل باشد. پیش از هر چیز، سطح لوله باید به طور کامل از هر گونه اکسید و آلودگی تمیز شود، زیرا وجود ذرات نا خواسته می تواند مانع از ایجاد اتصال محکم گردد. همچنین انتخاب صحیح سیم جوش و گاز مورد استفاده، نقش کلیدی در کیفیت نهایی دارد و در بسیاری از دوره های آموزش جوشکاری لوله مسی بر این موضوع تأکید ویژه ای می شود. کنترل دما در حین جوشکاری نیز بسیار مهم است، چرا که حرارت بیش از حد می تواند باعث سوختگی لوله یا تغییر شکل آن شود. استفاده از ابزارهای ایمنی مانند دستکش نسوز، عینک محافظ و تهویه مناسب محیط کار نیز نباید فراموش شود. علاوه بر این، پس از پایان جوش لوله مسی، بررسی نشتی و تست فشار یکی از مراحل ضروری است تا از عملکرد درست سیستم و دوام بالای اتصال اطمینان حاصل شود.
نتیجه گیری
در این مقاله به بررسی جامع و دقیق آموزش روش جوشکاری لوله مسی پرداختیم و انواع روش ها از جمله لحیم کاری سخت و نرم، جوشکاری با تورچ و قلع و همچنین جوشکاری القایی را معرفی کردیم همچنین نکات ایمنی، تجهیزات مورد نیاز و انتخاب گاز مناسب در هر روش توضیح داده شده است. این نکات به تکنسین ها و علاقه مندان کمک می کند تا با تسلط بیشتر، جوش لوله مسی را به صورت اصولی و ایمن انجام دهند. رعایت این موارد در کنار استفاده از ابزار و گاز مناسب، ضامن طول عمر و عملکرد بهتر سیستم های تاسیساتی خواهد بود.
سوالات متداول
برای اتصالات خانگی و کم فشار، لحیم کاری نرم با قلع مناسب است، اما برای اتصالات قوی تر و سیستم های تحت فشار یا دما بالا، لحیم کاری سخت یا جوشکاری القایی بهترین گزینه هستند.
کنترل دقیق دما و رعایت فاصله مناسب بین منبع حرارت و لوله از عوامل موثر در حفظ سلامت لوله است. گرم یا سرد کردن بیش از حد لوله منجر به ترک خوردگی خواهد شد.
