لوب پمپ چیست و چه کاربردی در صنعت فولاد دارد؟

لوب پمپ چیست (lobe pump) و چرا در بسیاری از خطوط صنعتی به عنوان یک پمپ مطمئن برای انتقال سیالات خاص شناخته می شود؟ لوب پمپ نوعی پمپ جابجایی مثبت است که با استفاده از چرخش لوب ها، سیال را بدون ایجاد تنش شدید از ورودی به خروجی منتقل می کند. این پمپ به دلیل ساختار خاص خود، برای جابه جایی سیالات غلیظ، حساس، چسبناک و حتی سیالات دارای ذرات ریز گزینه ای کاربردی محسوب می شود. در صنایعی که پایداری جریان، کنترل دبی و کاهش آسیب به بافت سیال اهمیت دارد، استفاده از این نوع پمپ می تواند عملکرد خط تولید را به شکل قابل توجهی بهبود دهد.

در صنعت فولاد، انتخاب تجهیزات انتقال سیال فقط به قدرت پمپ محدود نمی شود؛ بلکه عواملی مانند نوع سیال، دمای کاری، فشار خط، میزان ذرات معلق، هزینه نگهداری و حتی نوسان قیمت آهن در هزینه نهایی پروژه تاثیرگذار است. لوب پمپ ها در برخی فرایندهای فولادی برای انتقال روغن های صنعتی، لجن های فرایندی، مواد شیمیایی، سیالات خنک کننده و ترکیباتی که نیاز به جابه جایی یکنواخت دارند استفاده می شوند. ویژگی مهم این پمپ ها، انتقال آرام و کنترل شده سیال است؛ موضوعی که در خطوط حساس صنعتی می تواند از افت کیفیت، گرفتگی مسیر و افزایش استهلاک تجهیزات جلوگیری کند.

شناخت درست لوب پمپ کمک می کند مهندسان و خریداران صنعتی در زمان طراحی یا بهینه سازی خطوط تولید، انتخاب دقیق تری داشته باشند. این پمپ اگر به درستی متناسب با دبی، فشار، ویسکوزیته، جنس سیال و شرایط کاری انتخاب شود، می تواند بهره وری سیستم را افزایش داده و هزینه های تعمیر و نگهداری را کاهش دهد. در ادامه مقاله، ساختار لوب پمپ، نحوه عملکرد، اجزا، مزایا، معایب و کاربردهای آن در صنعت فولاد را بررسی می کنیم تا انتخاب این تجهیز با دید فنی و اقتصادی دقیق تری انجام شود.

لوب پمپ چیست؟

لوب پمپ یکی از انواع پمپ های جابجایی مثبت دورانی است که برای انتقال حجم مشخصی از سیال در هر دور چرخش استفاده می شود. این پمپ از دو یا چند قطعه چرخان به نام لوب تشکیل شده که داخل محفظه پمپ حرکت می کنند و با ایجاد فضای خالی، سیال را از سمت ورودی به داخل پمپ می کشند. در پاسخ به این سوال که لوب پمپ چیست، می توان گفت این تجهیز برای جابه جایی کنترل شده سیالاتی طراحی شده که به جریان یکنواخت، فشار پایدار و انتقال ملایم نیاز دارند.

در ساختار لوب پمپ، لوب ها معمولا با یکدیگر تماس مستقیم ندارند و حرکت هماهنگ آن ها توسط گیربکس تایمینگ کنترل می شود. همین ویژگی باعث می شود سایش داخلی کاهش پیدا کند و سیال بدون آسیب شدید از پمپ عبور کند. به همین دلیل، این پمپ برای سیالات غلیظ، چسبناک، حساس، نیمه جامد و سیالات دارای ذرات ریز گزینه ای مناسب است. در طراحی خطوط صنعتی، همان طور که انتخاب مسیر انتقال و بررسی قیمت لوله اهمیت دارد، انتخاب نوع پمپ نیز روی راندمان، دوام تجهیزات و هزینه نگهداری تاثیر مستقیم می گذارد.

از نظر ماهیت عملکرد، لوب پمپ یک پمپ حجمی است؛ یعنی در هر چرخه، مقدار مشخصی از سیال را جابه جا می کند. نحوه عملکرد لوب پمپ ها بر پایه محبوس شدن سیال در فضای بین لوب و دیواره داخلی محفظه انجام می شود. سپس با ادامه چرخش، سیال از سمت ورودی به سمت خروجی هدایت می گردد. این ساختار باعث شده لوب پمپ در بسیاری از صنایع، به ویژه جاهایی که انتقال آرام و دقیق سیال اهمیت دارد، به عنوان یک گزینه قابل اعتماد شناخته شود.

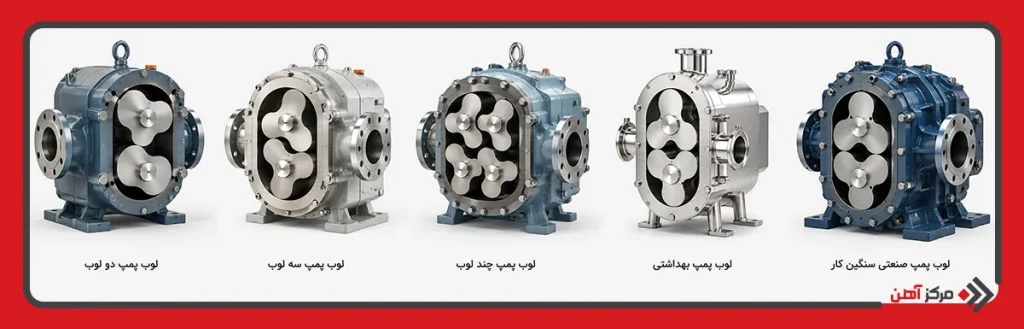

انواع لوب پمپ

انتخاب نوع لوب پمپ به ویژگی سیال، فشار کاری، دبی مورد نیاز، حساسیت ماده، میزان ذرات معلق و شرایط نگهداری بستگی دارد. در بسیاری از منابع صنعتی، لوب پمپ با عنوان پمپ گوشواره ای نیز شناخته می شود؛ زیرا شکل قطعات چرخان داخل آن شبیه گوشواره یا لوب های برجسته است. تفاوت مدل های مختلف این پمپ بیشتر به تعداد لوب ها، شکل روتور، نوع آب بندی، جنس بدنه و سطح بهداشتی طراحی مربوط می شود. به همین دلیل، قبل از خرید یا انتخاب پمپ، باید مشخص شود که سیال قرار است با چه سرعتی، در چه دمایی، با چه ویسکوزیته ای و تحت چه فشاری جابه جا شود.

از نظر طراحی، همه انواع لوب پمپ بر پایه جابه جایی حجمی کار می کنند؛ اما رفتار آن ها در برابر سیالات غلیظ، ذرات معلق، فشار بالا یا مواد حساس یکسان نیست. برخی مدل ها برای انتقال آرام تر و کاهش آسیب به سیال مناسب تر هستند، در حالی که بعضی مدل ها ظرفیت بالاتر یا تحمل فشار بیشتری دارند. در ادامه، مهم ترین انواع این پمپ را بر اساس ساختار و کاربرد بررسی می کنیم.

لوب پمپ دو لوب یکی از رایج ترین مدل های این تجهیز است و از دو روتور با دو برجستگی اصلی تشکیل می شود. این مدل به دلیل طراحی ساده تر، تعمیرپذیری بهتر و توانایی مناسب در انتقال سیالات غلیظ، در بسیاری از خطوط صنعتی استفاده می شود. لوب پمپ دو لوب معمولا برای سیالاتی مناسب است که نیاز به انتقال یکنواخت دارند، اما حساسیت بسیار بالایی نسبت به ضربان جریان ندارند. در صنعت فولاد، این مدل می تواند برای انتقال روغن های صنعتی، روانکارها، پساب های غلیظ یا برخی سیالات فرایندی کاربرد داشته باشد.

لوب پمپ سه لوب نسبت به مدل دو لوب، جریان نرم تر و یکنواخت تری ایجاد می کند. وجود سه برجستگی روی هر روتور باعث می شود ضربان جریان کاهش پیدا کند و سیال با نوسان کمتری به خروجی برسد. این نوع پمپ برای فرایندهایی مناسب است که پایداری جریان اهمیت بیشتری دارد. اگر سیال حساس باشد یا خط انتقال به تغییرات ناگهانی فشار واکنش منفی نشان دهد، استفاده از لوب پمپ سه لوب می تواند انتخاب دقیق تری باشد. این مدل در صنایع غذایی، دارویی، شیمیایی و همچنین برخی بخش های صنعتی که انتقال کنترل شده سیال اهمیت دارد، کاربرد زیادی دارد.

لوب پمپ چند لوب برای شرایطی طراحی می شود که هدف، کاهش بیشتر ضربان، افزایش یکنواختی جریان و بهبود کنترل انتقال سیال است. در این مدل، تعداد برجستگی های روتور بیشتر است و همین موضوع باعث می شود حجم سیال در هر مرحله با نوسان کمتری جابه جا شود. البته هرچه طراحی روتور پیچیده تر شود، دقت ساخت، هزینه تعمیرات و حساسیت پمپ به تنظیمات نیز افزایش پیدا می کند. این نوع پمپ برای خطوطی مناسب است که کیفیت جریان، کاهش لرزش و کنترل دقیق تر دبی اهمیت بالایی دارد.

لوب پمپ بهداشتی یا هایژنیک، بیشتر در صنایعی استفاده می شود که تمیزکاری، شستشو و جلوگیری از آلودگی اهمیت زیادی دارد. بدنه این پمپ معمولا از استیل ضد زنگ ساخته می شود و طراحی داخلی آن به گونه ای است که سیال در گوشه ها و فضاهای مرده باقی نماند. این مدل در صنایع غذایی، دارویی، آرایشی و بهداشتی بسیار رایج است، اما در برخی محیط های صنعتی نیز زمانی استفاده می شود که سیال باید بدون آلودگی یا تغییر کیفیت جابه جا شود. قابلیت شستشوی آسان و امکان استفاده در سیستم های CIP از مزیت های مهم این مدل است.

لوب پمپ صنعتی سنگین کار برای محیط هایی طراحی می شود که شرایط کاری سخت تر از حالت معمول است. این مدل معمولا بدنه مقاوم تر، شفت قوی تر، آب بندی صنعتی تر و تحمل بالاتری در برابر فشار، دما و آلودگی سیال دارد. در صنایعی مانند فولاد، معدن، پتروشیمی و تصفیه پساب، استفاده از پمپی که بتواند در برابر سیالات سنگین، ذرات ریز و شرایط کاری پیوسته مقاومت کند اهمیت زیادی دارد. لوب پمپ صنعتی سنگین کار برای چنین شرایطی مناسب تر است، البته انتخاب دقیق آن باید بر اساس مشخصات فنی خط انجام شود.

پیش از تصمیم گیری نهایی، بهتر است انواع لوب پمپ از نظر ساختار، نوع سیال، میزان یکنواختی جریان و کاربرد با هم مقایسه شوند. جدول زیر یک نگاه خلاصه و کاربردی به تفاوت مدل های رایج ارائه می دهد و کمک می کند انتخاب پمپ بر اساس نیاز واقعی خط انجام شود.

نوع لوب پمپ	ویژگی اصلی	مناسب برای چه سیالاتی است؟	مزیت مهم	محدودیت احتمالی
لوب پمپ دو لوب	ساختار ساده و رایج	سیالات غلیظ، روغن ها، روانکارها و مواد نیمه سنگین	تعمیرپذیری بهتر و قیمت اقتصادی تر نسبت به مدل های پیچیده	ضربان جریان بیشتر نسبت به مدل های سه لوب و چند لوب
لوب پمپ سه لوب	جریان یکنواخت تر از مدل دو لوب	سیالات حساس، چسبناک و موادی که به جریان پایدار نیاز دارند	کاهش نوسان جریان و انتقال ملایم تر سیال	هزینه ساخت و نگهداری بالاتر از مدل دو لوب
لوب پمپ چند لوب	کاهش بیشتر ضربان و کنترل بهتر دبی	سیالات حساس، خطوط دقیق و فرایندهای کنترل شده	پایداری بیشتر جریان و لرزش کمتر	حساسیت بیشتر به تنظیمات و نیاز به ساخت دقیق تر
لوب پمپ بهداشتی	طراحی قابل شستشو و ضد آلودگی	مواد غذایی، دارویی، شیمیایی حساس و سیالات تمیز	شستشوی آسان و حفظ کیفیت سیال	معمولا برای شرایط خیلی سنگین صنعتی مناسب نیست
لوب پمپ صنعتی سنگین کار	بدنه و اجزای مقاوم برای کار مداوم	لجن صنعتی، روغن های سنگین، پساب غلیظ و سیالات دارای ذرات ریز	مقاومت بالا در شرایط سخت کاری	وزن، قیمت و هزینه نگهداری بیشتر

این جدول نشان می دهد که هیچ مدل واحدی برای همه شرایط بهترین انتخاب نیست. اگر هدف انتقال سیال معمولی و غلیظ با هزینه منطقی باشد، مدل دو لوب می تواند گزینه مناسبی باشد؛ اما اگر پایداری جریان، کاهش ضربان و انتقال آرام تر اهمیت بیشتری داشته باشد، مدل سه لوب یا چند لوب انتخاب دقیق تری است. در مقابل، برای محیط های حساس از نظر آلودگی، مدل بهداشتی و برای فرایندهای سخت صنعتی، مدل سنگین کار عملکرد مطمئن تری دارد.

در نتیجه، انتخاب پمپ گوشواره ای باید بر اساس شرایط واقعی فرایند انجام شود، نه فقط نام یا ظرفیت ظاهری پمپ. دبی، فشار، دما، ویسکوزیته، نوع سیال، میزان ذرات معلق، جنس قطعات در تماس با سیال و دسترسی به خدمات تعمیراتی، همگی در انتخاب نهایی موثر هستند. اگر این موارد به درستی بررسی شوند، لوب پمپ می تواند در خط تولید عملکردی پایدار، اقتصادی و قابل اعتماد داشته باشد.

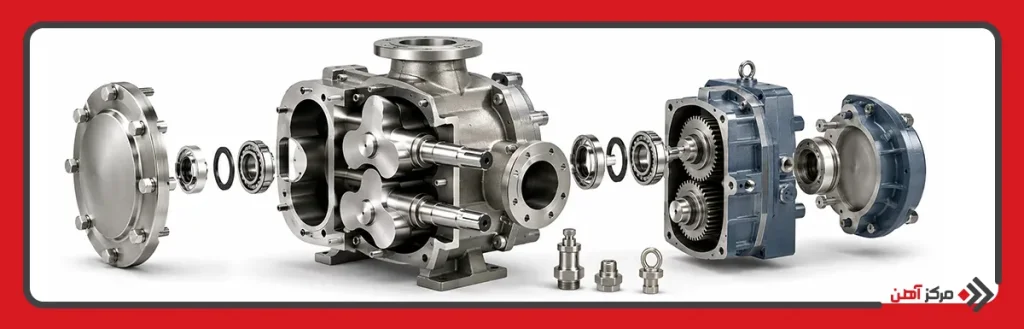

اجزای لوب پمپ

لوب پمپ به عنوان یک پمپ جابجایی مثبت از چند بخش اصلی تشکیل می شود که هماهنگی میان آن ها باعث مکش، انتقال و خروج منظم سیال می گردد. هر کدام از این اجزا نقش مشخصی در عملکرد پمپ دارند و اگر جنس، طراحی یا نصب آن ها با نوع سیال و شرایط کاری هماهنگ نباشد، راندمان پمپ کاهش پیدا می کند. به همین دلیل، شناخت اجزای لوب پمپ برای انتخاب درست، نگهداری اصولی و جلوگیری از خرابی های زود هنگام اهمیت زیادی دارد.

لوب ها یا روتورها مهم ترین قطعات داخلی لوب پمپ هستند که وظیفه اصلی جابه جایی سیال را بر عهده دارند. این قطعات با چرخش هماهنگ درون محفظه، فضای خالی ایجاد می کنند و سیال را از سمت ورودی به سمت خروجی هدایت می نمایند. تعداد و شکل لوب ها می تواند روی میزان دبی، یکنواختی جریان، فشار خروجی و نوع سیال قابل انتقال تاثیر بگذارد.

بدنه یا محفظه پمپ بخشی است که لوب ها داخل آن قرار می گیرند و مسیر حرکت سیال را شکل می دهد. این محفظه باید مقاومت کافی در برابر فشار، دما، خوردگی و سایش داشته باشد. جنس بدنه معمولا بر اساس نوع سیال انتخاب می شود و می تواند از چدن، فولاد، استیل ضد زنگ یا آلیاژهای مقاوم به خوردگی ساخته شود.

شفت ها وظیفه انتقال حرکت از موتور و گیربکس به لوب ها را بر عهده دارند. در لوب پمپ معمولا دو شفت وجود دارد که هر کدام یکی از روتورها را به حرکت در می آورند. دقت در ساخت و هم راستایی شفت ها اهمیت زیادی دارد؛ زیرا کوچک ترین انحراف می تواند باعث لرزش، سایش، افت راندمان و آسیب به اجزای داخلی پمپ شود.

گیربکس تایمینگ یکی از بخش های مهم در ساختار لوب پمپ است که چرخش روتورها را با هم هماهنگ می کند. این گیربکس باعث می شود لوب ها با فاصله دقیق از کنار یکدیگر عبور کنند و تماس مستقیم بین آن ها رخ ندهد. نبود تماس مستقیم میان لوب ها یکی از دلایل کاهش سایش و افزایش عمر مفید این پمپ محسوب می شود.

آب بند یا سیل مکانیکی وظیفه جلوگیری از نشتی سیال از اطراف شفت را بر عهده دارد. نوع آب بند باید با دما، فشار، ویسکوزیته و خاصیت شیمیایی سیال سازگار باشد. در صورتی که آب بند به درستی انتخاب نشود، احتمال نشتی، آلودگی محیط، کاهش فشار و افزایش هزینه تعمیرات بالا می رود.

یاتاقان ها برای نگهداری و پشتیبانی از شفت ها استفاده می شوند و نقش مهمی در حرکت روان و پایدار اجزای چرخان دارند. یاتاقان سالم باعث کاهش اصطکاک، کنترل لرزش و افزایش طول عمر پمپ می شود. در کاربردهای صنعتی سنگین، انتخاب یاتاقان مناسب اهمیت بیشتری دارد؛ زیرا پمپ ممکن است برای مدت طولانی و تحت فشار بالا کار کند.

ورودی و خروجی پمپ مسیر ورود و خروج سیال را مشخص می کنند و باید با ظرفیت پمپ، قطر لوله و شرایط خط انتقال هماهنگ باشند. اگر سایز ورودی یا خروجی به درستی انتخاب نشود، ممکن است پمپ دچار کاویتاسیون، افت فشار یا کاهش دبی شود. طراحی درست این بخش به عملکرد پایدار پمپ در خط تولید کمک می کند.

درپوش ها و اتصالات جانبی برای دسترسی به اجزای داخلی، سرویس کاری، شستشو و اتصال پمپ به خط لوله استفاده می شوند. در برخی مدل ها، طراحی درپوش به گونه ای است که امکان بازدید سریع و تمیزکاری آسان را فراهم می کند. این ویژگی در صنایعی که توقف خط تولید هزینه زیادی دارد، اهمیت بالایی دارد.

در مجموع، عملکرد صحیح لوب پمپ به هماهنگی کامل میان لوب ها، بدنه، شفت، گیربکس تایمینگ، آب بند، یاتاقان و اتصالات بستگی دارد. اگر هر یک از این قطعات متناسب با نوع سیال و شرایط کاری انتخاب نشود، پمپ با مشکلاتی مانند نشتی، سایش، افت دبی، لرزش و کاهش عمر مفید روبه رو خواهد شد.

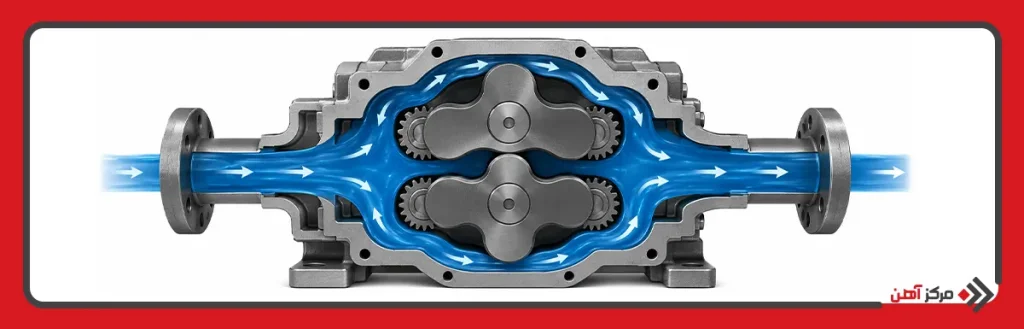

نحوه عملکرد لوب پمپ

نحوه عملکرد لوب پمپ بر پایه چرخش هماهنگ دو یا چند لوب درون محفظه پمپ انجام می شود. زمانی که لوب ها می چرخند، در سمت ورودی پمپ فضای خالی ایجاد می شود و فشار کاهش پیدا می کند؛ در نتیجه سیال وارد محفظه می شود. سپس سیال در فضای بین لوب ها و دیواره داخلی بدنه قرار می گیرد و با ادامه چرخش، به سمت خروجی هدایت می شود. این فرایند باعث می شود انتقال سیال به صورت حجمی، پیوسته و کنترل شده انجام گیرد.

در لوب پمپ، سیال از میان فضای درگیری لوب ها عبور نمی کند، بلکه در مسیر اطراف محفظه جابه جا می شود. همین ویژگی باعث کاهش آسیب به سیال، افت کمتر کیفیت مواد حساس و انتقال بهتر سیالات غلیظ یا دارای ذرات ریز می گردد. چون لوب ها معمولا با یکدیگر تماس مستقیم ندارند و حرکت آن ها توسط گیربکس تایمینگ هماهنگ می شود، سایش داخلی کاهش یافته و پمپ در شرایط صنعتی عملکردی پایدارتر و قابل اعتمادتر دارد.

کاربرد لوب پمپ در صنعت فولاد

لوب پمپ به دلیل ویژگی های منحصر به فرد خود، مانند انتقال یکنواخت سیال، توانایی کار با سیالات غلیظ و مقاومت در برابر ذرات معلق، در صنعت فولاد کاربرد گسترده ای دارد. این پمپ برای خطوطی که نیاز به کنترل دقیق جریان، انتقال مواد حساس و کاهش آسیب به سیال دارند، گزینه مناسبی محسوب می شود. شناخت دقیق کاربردهای لوب پمپ کمک می کند مهندسان و طراحان خطوط تولید، تجهیزات مناسب را انتخاب کنند و بهره وری سیستم را افزایش دهند.

کاربردهای لوب پمپ در صنعت فولاد:

• انتقال روغن های صنعتی
• جابه جایی مواد شیمیایی و افزودنی ها
• انتقال لجن و پساب صنعتی
• سیستم های خنک کاری
• خطوط فشار بالا برای روانکارها
• پمپاژ سیالات غلیظ یا دارای ذرات ریز
• فرایندهای کنترل شده حساس به جریان

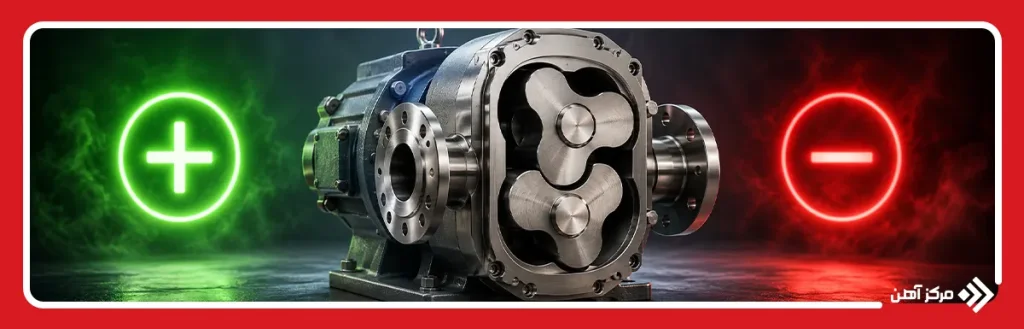

مزایا و معایب لوب پمپ

لوب پمپ دارای ویژگی های خاصی است که باعث شده در صنایع مختلف، به ویژه صنعت فولاد، کاربرد گسترده ای داشته باشد. این پمپ با طراحی منحصر به فرد خود جریان یکنواخت و کنترل شده سیال را فراهم می کند، اما در کنار مزایا، محدودیت هایی نیز دارد که پیش از انتخاب باید به آن ها توجه شود.

مزایای لوب پمپ:

• انتقال آرام و یکنواخت سیال
• قابلیت کار با سیالات غلیظ و چسبناک
• تحمل ذرات معلق در سیال
• کاهش آسیب به سیالات حساس
• تعمیرپذیری و نگهداری نسبتاً ساده
• مقاومت مناسب در برابر سایش داخلی

معایب لوب پمپ:

• هزینه اولیه بالاتر نسبت به برخی پمپ های مشابه
• حساسیت به نصب دقیق و هم‌راستایی لوب ها
• نیاز به آب بندی و نگهداری منظم
• محدودیت در فشارهای بسیار بالا
• حساسیت به سیالات با ذرات بزرگ یا ساینده

لوب پمپ به عنوان یک پمپ جابجایی مثبت، تجهیزی مطمئن برای انتقال سیالات غلیظ، حساس و دارای ذرات معلق در صنایع مختلف، به ویژه صنعت فولاد، محسوب می شود. طراحی خاص لوب ها و هماهنگی چرخش آن ها با گیربکس تایمینگ، جریان یکنواخت و انتقال ملایم سیال را تضمین می کند و باعث کاهش سایش و افزایش عمر مفید پمپ می شود. با شناخت دقیق اجزا، نحوه عملکرد، انواع، مزایا و محدودیت های این پمپ، مهندسان می توانند انتخابی بهینه انجام دهند و بهره وری سیستم را افزایش دهند. بنابراین، استفاده از لوب پمپ در خطوط صنعتی، نه تنها به کیفیت انتقال سیال کمک می کند بلکه هزینه های نگهداری و خرابی تجهیزات را نیز کاهش می دهد.
