صفر تا صد لوله کشی پکیج

لوله کشی پکیج یکی از مهم ترین مراحل اجرای سیستم گرمایش و آب گرم مصرفی در ساختمان است؛ چون مسیر درست لوله ها باعث می شود پکیج با فشار مناسب، مصرف انرژی کمتر و بازدهی بهتر کار کند. در این سیستم، آب سرد وارد پکیج می شود، گرم می شود و سپس به رادیاتورها، حوله خشک کن یا شیرهای آب گرم مصرفی می رسد. اگر مسیر لوله ها درست طراحی نشود، ممکن است رادیاتورها خوب گرم نشوند، آب گرم دیر به شیر برسد، فشار افت کند یا در آینده نشتی ایجاد شود. به همین دلیل، در زمان اجرا باید محل نصب پکیج، نوع لوله، سایز لوله، تعداد انشعاب ها و مسیر رفت و برگشت با دقت مشخص شود. حتی در برآورد هزینه، عواملی مثل اجرت اجرا، نوع اتصالات، بست ها، ساپورت ها و تغییرات بازار مصالح، مانند قیمت آهن، می توانند روی هزینه نهایی تاثیر بگذارند.

در لوله کشی پکیج ساختمان، فقط نباید به وصل کردن چند لوله به دستگاه فکر کرد. این کار باید بر اساس نقشه ساختمان، تعداد مصرف کننده ها، محل رادیاتورها، فاصله پکیج تا دورترین شیر آب گرم و شرایط اجرای روکار یا توکار انجام شود. انتخاب لوله مناسب هم اهمیت زیادی دارد؛ زیرا لوله باید در برابر دما، فشار، رسوب، انبساط و انقباض مقاومت کافی داشته باشد. برای همین بررسی قیمت لوله باید همراه با کیفیت، طول عمر و هزینه تعمیرات آینده انجام شود. اگر نحوه لوله کشی پکیج اصولی باشد، سیستم گرمایشی ساختمان پایدارتر کار می کند و احتمال خرابی، هوا گرفتن رادیاتورها و افت فشار کمتر می شود.

لوله کشی پکیج چیست؟

لوله کشی پکیج چیست؟ به زبان ساده، یعنی اجرای مسیرهای لازم برای ورود آب سرد به پکیج، خروج آب گرم مصرفی، رفت و برگشت مدار گرمایش و تامین گاز دستگاه. در این سیستم، پکیج آب را گرم می کند و از طریق لوله ها به بخش های مختلف ساختمان می فرستد. بخشی از آب گرم برای مصرف روزانه مثل حمام، آشپزخانه و سرویس بهداشتی استفاده می شود و بخشی دیگر در مدار گرمایشی حرکت می کند تا رادیاتورها یا گرمایش از کف را گرم کند. بنابراین لوله کشی از پکیج باید طوری انجام شود که هر مسیر وظیفه خود را درست انجام دهد. کیفیت لوله کشی ساختمان در این بخش بسیار مهم است؛ چون مسیر نامناسب، سایز اشتباه یا اتصال ضعیف می تواند باعث افت فشار، نشتی، مصرف انرژی بالا و کاهش عمر پکیج شود.

در لوله کشی پکیج در ساختمان، چند مسیر اصلی وجود دارد: آب سرد ورودی، آب گرم خروجی، رفت گرمایش، برگشت گرمایش و گاز. در کنار این مسیرها، قطعات داخلی پکیج هم باید درست کار کنند. مثلا فلومتر پکیج وظیفه دارد باز شدن شیر آب گرم را تشخیص دهد و به برد دستگاه اعلام کند که آب مصرفی باید گرم شود. اگر فشار آب کم باشد، مسیر لوله کشی پکیج طولانی یا پر از زانو باشد، یا داخل لوله ها رسوب ایجاد شود، عملکرد دستگاه ضعیف می شود. به همین دلیل، قبل از اجرا باید مراحل لوله کشی پکیج، حداکثر طول لوله کشی پکیج، تعداد مصرف کننده ها و محل نصب دستگاه بررسی شود تا سیستم در آینده بدون دردسر کار کند.

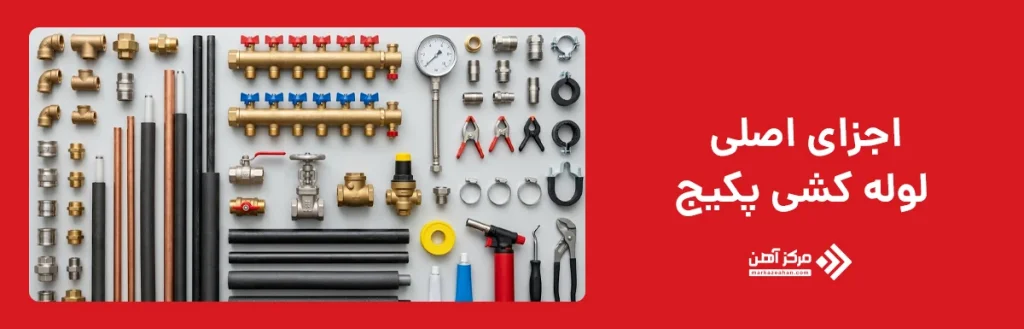

اجزای اصلی لوله کشی پکیج

اجزای اصلی لوله کشی پکیج شامل مسیرهای آب، گاز، اتصالات، شیرآلات، عایق ها و قطعات کنترلی است که هرکدام نقش مشخصی در عملکرد سیستم دارند. اولین بخش، لوله آب سرد ورودی است که آب مصرفی را به پکیج می رساند. بخش دوم، لوله آب گرم خروجی است که آب گرم را به آشپزخانه، حمام و سرویس بهداشتی منتقل می کند. دو مسیر مهم دیگر، لوله رفت و برگشت گرمایش هستند؛ لوله رفت، آب گرم شده را به سمت رادیاتورها یا مدار گرمایش از کف می برد و لوله برگشت، آب خنک شده را دوباره به پکیج برمی گرداند. اگر این دو مسیر درست اجرا نشوند، گرمایش ساختمان یکنواخت نخواهد بود.

در کنار این مسیرها، لوله گاز پکیج هم اهمیت بسیار زیادی دارد؛ چون باید با سایز مناسب، اتصال ایمن و رعایت فاصله های استاندارد اجرا شود. شیر قطع و وصل آب، شیر گاز، صافی برگشت، شیر پرکن، شیر اطمینان، بست ها، کلکتور، زانو، سه راهی، رابط ها و عایق لوله ها هم از اجزای مهم این سیستم هستند. در لوله کشی پکیج ساختمان، کیفیت اتصالات به اندازه کیفیت خود لوله مهم است. اتصال نامناسب می تواند باعث نشتی، افت فشار یا خرابی زودهنگام شود. بنابراین هنگام بررسی نحوه لوله کشی پکیج باید همه اجزا با هم دیده شوند، نه اینکه فقط نوع لوله یا محل نصب دستگاه در نظر گرفته شود.

انواع روش های لوله کشی پکیج

انواع روش های لوله کشی پکیج معمولا بر اساس مسیر اجرا، محل عبور لوله ها و نحوه تقسیم آب در مدار گرمایش دسته بندی می شوند. رایج ترین روش ها شامل لوله کشی انشعابی، لوله کشی کلکتوری، لوله کشی روکار و لوله کشی توکار هستند. هرکدام از این روش ها مزایا و محدودیت های خاص خود را دارند و نمی توان برای همه ساختمان ها یک روش ثابت را بهترین دانست. برای مثال، در ساختمان نوساز که هنوز کف سازی و نازک کاری انجام نشده است، اجرای توکار یا کلکتوری معمولا راحت تر و تمیزتر است. اما در ساختمان قدیمی که تخریب سخت یا پرهزینه است، روش روکار می تواند انتخاب عملی تری باشد.

در انتخاب روش اجرا باید چند موضوع بررسی شود: تعداد رادیاتورها، فاصله پکیج تا مصرف کننده ها، مسیر لوله کشی پکیج، نوع کف و دیوار، امکان دسترسی برای تعمیرات، بودجه پروژه و ظرفیت دستگاه. در بعضی پروژه ها، ترکیب دو روش هم استفاده می شود؛ مثلا بخشی از مسیر به صورت توکار و بخشی به صورت روکار اجرا می شود. در لوله کشی پکیج داخل ساختمان، هدف اصلی این است که آب گرم با کمترین افت فشار، کمترین اتلاف حرارت و بیشترین ایمنی به مقصد برسد. به همین دلیل، انتخاب روش اجرا فقط یک تصمیم ظاهری نیست؛ بلکه روی هزینه، زیبایی، دوام، سرعت تعمیر و کیفیت گرمایش اثر مستقیم دارد.

لوله کشی پکیج به روش انشعابی

لوله کشی پکیج به روش انشعابی یکی از روش های قدیمی تر و ساده تر در اجرای مدار گرمایش و آب مصرفی است. در این روش، یک مسیر اصلی از پکیج خارج می شود و در طول مسیر با استفاده از سه راهی یا انشعاب، لوله ها به سمت رادیاتورها یا مصرف کننده های مختلف هدایت می شوند. اجرای این روش معمولا ساده تر است و به لوله و تجهیزات کمتری نیاز دارد. به همین دلیل در بعضی ساختمان ها، مخصوصا پروژه هایی که بودجه محدود دارند یا تعداد رادیاتورها زیاد نیست، روش انشعابی هنوز کاربرد دارد. اگر طراحی درست انجام شود، این روش می تواند نیاز گرمایشی یک واحد کوچک یا متوسط را تامین کند.

با این حال، روش انشعابی محدودیت هایی هم دارد. چون چند مصرف کننده از یک مسیر اصلی تغذیه می شوند، ممکن است در نقاط دورتر افت فشار یا کاهش دمای آب بیشتر دیده شود. همچنین اگر در یکی از بخش های مسیر نشتی یا گرفتگی ایجاد شود، پیدا کردن محل دقیق مشکل گاهی سخت تر خواهد بود. در تست لوله کشی پکیج به روش انشعابی باید همه انشعاب ها با دقت بررسی شوند، چون تعداد اتصالات بیشتر می تواند احتمال نشتی را افزایش دهد. این روش برای ساختمان هایی مناسب است که مسیرها کوتاه، تعداد مصرف کننده ها کم و دسترسی به لوله ها ساده باشد.

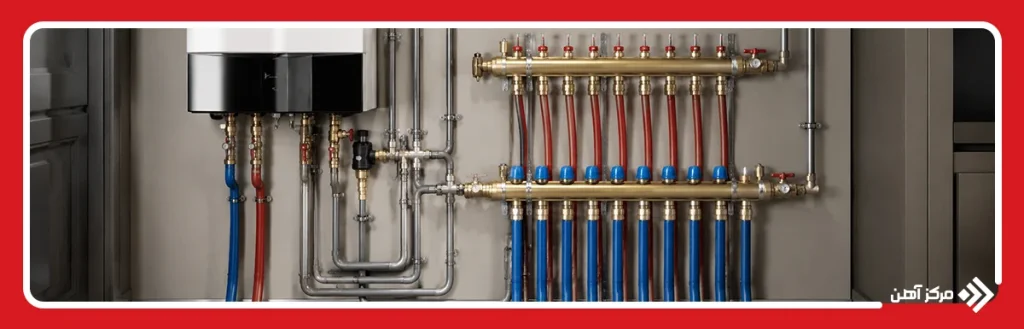

لوله کشی پکیج به روش کلکتوری

لوله کشی پکیج به روش کلکتوری یکی از روش های منظم تر و دقیق تر برای اجرای سیستم گرمایش است. در این روش، آب گرم ابتدا به یک کلکتور می رسد و از آنجا هر رادیاتور یا مصرف کننده، مسیر رفت و برگشت جداگانه خودش را دارد. این مدل باعث می شود کنترل هر مسیر آسان تر باشد و اگر یکی از رادیاتورها نیاز به تعمیر، هواگیری یا قطع موقت داشته باشد، بتوان همان مسیر را از کلکتور جدا کرد. روش کلکتوری برای ساختمان های نوساز، واحدهای بزرگ، سیستم های گرمایش از کف و پروژه هایی که کیفیت اجرا اهمیت بالایی دارد، گزینه بسیار مناسبی است.

مزیت مهم این روش، توزیع یکنواخت تر آب گرم و کاهش اختلاف دما بین رادیاتورها است. چون هر مصرف کننده مسیر مستقل دارد، تعادل سیستم بهتر حفظ می شود و محاسبه لوله کشی پکیج هم دقیق تر انجام می گیرد. البته اجرای کلکتوری معمولا به لوله بیشتری نیاز دارد و هزینه اولیه آن از روش انشعابی بالاتر است. همچنین محل نصب کلکتور باید طوری انتخاب شود که هم دسترسی مناسبی داشته باشد و هم ظاهر ساختمان را خراب نکند. در ساختمان هایی که به تصاویر لوله کشی پکیج توجه می شود، روش کلکتوری معمولا ظاهر مرتب تری در نقشه اجرایی دارد و برای تعمیرات آینده هم قابل فهم تر است.

لوله کشی پکیج به روش روکار

لوله کشی پکیج به روش روکار یعنی لوله ها روی سطح دیوار، کف یا مسیرهای قابل مشاهده اجرا شوند و داخل کف یا دیوار پنهان نشوند. این روش بیشتر در ساختمان های قدیمی، واحدهای بازسازی شده یا جاهایی استفاده می شود که تخریب کف و دیوار ممکن نیست یا هزینه زیادی دارد. اجرای روکار معمولا سریع تر انجام می شود و در صورت بروز نشتی، خرابی یا نیاز به تغییر مسیر، دسترسی به لوله ها ساده تر است. همین موضوع باعث می شود تعمیرات این روش نسبت به لوله کشی توکار کم دردسرتر باشد. برای مسیرهای کوتاه یا اصلاحی، روکار می تواند انتخاب کاربردی و اقتصادی باشد.

عیب اصلی روش روکار، تاثیر آن روی ظاهر فضا است. چون لوله ها دیده می شوند، اگر مسیرها با دقت انتخاب نشوند یا از بست و پوشش مناسب استفاده نشود، نمای داخلی ساختمان نامرتب به نظر می رسد. همچنین لوله های روکار بیشتر در معرض ضربه، تغییر دمای محیط و آسیب فیزیکی قرار دارند. به همین دلیل باید از بست های محکم، عایق مناسب و مسیرهای کم خطر استفاده شود. در لوله کشی پکیج در ساختمان به روش روکار، بهتر است لوله ها از مسیرهای گوشه دیوار، پشت کابینت، کنار قرنیز یا بخش های کم دید عبور کنند تا هم ایمنی حفظ شود و هم ظاهر فضا قابل قبول بماند.

لوله کشی پکیج به روش توکار

لوله کشی پکیج به روش توکار یعنی لوله ها داخل کف، دیوار یا زیرسازی ساختمان قرار می گیرند و بعد از نازک کاری دیده نمی شوند. این روش از نظر ظاهری بسیار تمیزتر است و برای ساختمان های نوساز یا بازسازی های اساسی انتخاب مناسبی به حساب می آید. در روش توکار، مسیر لوله ها باید قبل از اجرای کف سازی، کاشی کاری یا گچ کاری با دقت طراحی شود؛ چون بعد از پوشانده شدن لوله ها، دسترسی به آنها سخت تر خواهد شد. اگر اجرای این روش اصولی باشد، فضای داخلی مرتب تر می شود و لوله ها کمتر در معرض ضربه یا آسیب مستقیم قرار می گیرند.

با این حال، لوله کشی توکار حساسیت بالایی دارد. کوچک ترین خطا در اتصال، عایق کاری، تست فشار یا انتخاب مسیر می تواند در آینده باعث تخریب کف و دیوار برای تعمیر شود. به همین دلیل تست لوله کشی پکیج در این روش باید قبل از پوشاندن مسیرها انجام شود و بهتر است از لوله و اتصالات باکیفیت استفاده شود. همچنین باید نقشه مسیر لوله ها نگهداری شود تا در زمان نصب کابینت، سوراخ کاری، تعمیرات یا بازسازی، به لوله ها آسیب وارد نشود. روش توکار برای پروژه هایی مناسب است که از ابتدا طراحی شده اند و اجرای تاسیسات آنها با نقشه معماری هماهنگ است.

مراحل اجرای لوله کشی پکیج

مراحل اجرای لوله کشی پکیج باید با نظم مشخص انجام شود؛ چون هر مرحله روی مرحله بعدی اثر می گذارد. اگر از همان ابتدا محل نصب دستگاه درست انتخاب نشود، مسیر لوله ها طولانی می شود، افت فشار بالا می رود و تعمیرات آینده سخت تر خواهد شد. اگر سایز لوله یا نوع لوله درست نباشد، سیستم در زمان مصرف همزمان آب گرم یا هنگام روشن بودن چند رادیاتور، عملکرد ضعیفی نشان می دهد. به همین دلیل، اجرای این کار باید از بررسی نقشه ساختمان، محل آشپزخانه، سرویس ها، حمام، رادیاتورها، رایزرها، مسیر دودکش، مسیر گاز و امکان دسترسی به دستگاه شروع شود. سپس باید مشخص شود لوله کشی پکیج داخل ساختمان به صورت روکار، توکار، انشعابی یا کلکتوری انجام می شود.

در مرحله اجرا، ابتدا مسیرها روی نقشه یا دیوار و کف مشخص می شوند. بعد نوع لوله، قطر لوله، محل اتصالات، محل شیرها و مسیر رفت و برگشت گرمایش تعیین می شود. سپس لوله کشی آب مصرفی، مدار گرمایش و گاز با رعایت اصول ایمنی انجام می گیرد. بعد از پایان نصب، تست لوله کشی پکیج اهمیت زیادی دارد؛ چون قبل از پوشاندن لوله ها یا تحویل کار باید هرگونه نشتی، افت فشار یا اتصال ضعیف مشخص شود. در پایان نیز عایق کاری، نصب بست ها، مرتب سازی مسیرها و آماده سازی نهایی انجام می شود. اگر این مراحل به ترتیب و با دقت اجرا شوند، پکیج با فشار مناسب، گرمایش یکنواخت و مصرف انرژی منطقی کار خواهد کرد.

انتخاب محل نصب پکیج

انتخاب محل نصب پکیج اولین قدم مهم در اجرای لوله کشی پکیج است. پکیج باید در محلی نصب شود که به آب سرد، گاز، برق، دودکش و مسیرهای رفت و برگشت گرمایش دسترسی مناسب داشته باشد. معمولا آشپزخانه، بالکن یا فضای خدماتی برای نصب پکیج انتخاب می شود، اما هرکدام از این محل ها باید از نظر تهویه، ایمنی، فاصله تا مصرف کننده ها و امکان سرویس بررسی شوند. محل نصب نباید خیلی دور از حمام و آشپزخانه باشد؛ چون هرچه فاصله بیشتر شود، آب گرم دیرتر به شیر می رسد و مقدار بیشتری آب و انرژی هدر می رود.

در انتخاب محل نصب باید به حداکثر طول لوله کشی پکیج هم توجه کرد. اگر مسیر رفت و برگشت گرمایش یا مسیر آب گرم مصرفی بیش از حد طولانی شود، احتمال افت فشار، سرد شدن آب در مسیر و افزایش مصرف انرژی بیشتر می شود. همچنین دستگاه باید جایی نصب شود که تعمیرکار بتواند به آن دسترسی داشته باشد. نصب پکیج در فضای بسته، بدون تهویه مناسب یا در محلی که دودکش استاندارد ندارد، خطرناک است. بنابراین قبل از شروع کار، بهتر است محل نصب با توجه به نقشه ساختمان، کاربری فضا، فاصله تا مصرف کننده ها و اصول ایمنی مشخص شود.

طراحی مسیر لوله ها

طراحی مسیر لوله ها یکی از مهم ترین مراحل لوله کشی پکیج است؛ چون مسیر نامناسب می تواند باعث افزایش هزینه، افت فشار، اتلاف حرارت و سختی تعمیرات شود. در این مرحله باید مشخص شود لوله ها از کدام بخش ساختمان عبور می کنند، چند انشعاب لازم است، رادیاتورها در چه نقاطی قرار دارند و پکیج تا دورترین مصرف کننده چه فاصله ای دارد. مسیر لوله کشی پکیج باید تا حد امکان کوتاه، مستقیم و قابل دسترس باشد. استفاده زیاد از زانو، سه راهی و پیچ و خم های غیر ضروری می تواند جریان آب را ضعیف کند و فشار سیستم را کاهش دهد.

در طراحی مسیر باید به نوع روش اجرا هم توجه کرد. در روش توکار، مسیرها باید قبل از کف سازی یا دیوارکاری نهایی مشخص شوند تا بعدا نیاز به تخریب نباشد. در روش روکار، مسیرها باید از بخش هایی عبور کنند که هم ظاهر فضا را خراب نکنند و هم در معرض ضربه و آسیب نباشند. اگر ساختمان بزرگ باشد یا تعداد رادیاتورها زیاد باشد، بهتر است مسیرها با دقت بیشتری محاسبه شوند تا گرمایش در همه فضاها یکنواخت باشد. برای اجرای حرفه ای، نگهداری نقشه مسیر لوله ها بسیار مهم است؛ چون در آینده هنگام تعمیرات، نصب کابینت، سوراخ کاری دیوار یا تغییرات داخلی، از آسیب دیدن لوله ها جلوگیری می کند.

انتخاب نوع و سایز لوله

انتخاب نوع و سایز لوله در لوله کشی پکیج باید بر اساس فشار کاری، دمای آب، طول مسیر، تعداد مصرف کننده ها و نوع سیستم گرمایشی انجام شود. لوله ای که برای این کار انتخاب می شود، باید در برابر گرمای آب، فشار سیستم، رسوب، خوردگی، انبساط و انقباض مقاومت کافی داشته باشد. در بسیاری از پروژه ها از لوله پنج لایه برای مسیرهای آب گرم و گرمایش استفاده می شود؛ چون تحمل دمایی مناسب، انعطاف خوب و افت فشار قابل قبول دارد. البته نوع برند، کیفیت اتصالات و مهارت اجرا هم در نتیجه نهایی بسیار مهم است.

سایز لوله هم نباید فقط بر اساس حدس انتخاب شود. اگر قطر لوله کمتر از نیاز سیستم باشد، آب با فشار کافی به رادیاتورها یا شیرهای مصرفی نمی رسد و دستگاه مجبور می شود بیشتر کار کند. اگر سایز لوله بیش از حد بزرگ انتخاب شود، هزینه اجرا بالا می رود و ممکن است گردش آب در بعضی مسیرها بهینه نباشد. در محاسبه لوله کشی پکیج باید طول مسیر، تعداد زانوها، تعداد رادیاتورها، ظرفیت پکیج و فاصله مصرف کننده ها بررسی شود. در واحدهای کوچک ممکن است سایزهای رایج جواب بدهند، اما در ساختمان های بزرگ تر یا سیستم های کلکتوری، بهتر است سایز لوله ها با دقت بیشتری انتخاب شود.

اجرای لوله کشی رفت و برگشت

اجرای لوله کشی رفت و برگشت برای مدار گرمایش انجام می شود. در این مدار، آب گرم از پکیج خارج می شود و از مسیر رفت به سمت رادیاتورها، حوله خشک کن یا گرمایش از کف حرکت می کند. بعد از اینکه آب گرمای خود را به محیط منتقل کرد، از مسیر برگشت دوباره به پکیج برمی گردد تا گرم شود. اگر مسیر رفت و برگشت درست اجرا نشود، بعضی رادیاتورها بیش از حد گرم و بعضی دیگر سرد می مانند. این مشکل معمولا به دلیل طراحی اشتباه مسیر، هوا گرفتن مدار، افت فشار، نبود تعادل در انشعاب ها یا انتخاب نامناسب قطر لوله ایجاد می شود.

در اجرای این بخش باید مسیر رفت و برگشت به شکلی طراحی شود که گردش آب در مدار راحت باشد. در روش کلکتوری، هر رادیاتور مسیر جداگانه دارد و کنترل سیستم ساده تر است. در روش انشعابی، باید دقت بیشتری در ترتیب انشعاب ها و قطر لوله انجام شود تا رادیاتورهای دورتر ضعیف کار نکنند. بهتر است در محل های لازم از شیر قطع و وصل، شیر هواگیری و اتصالات استاندارد استفاده شود. همچنین لوله های رفت و برگشت، مخصوصا در مسیرهای طولانی یا فضاهای سرد، باید عایق کاری شوند تا گرمای آب قبل از رسیدن به رادیاتورها هدر نرود.

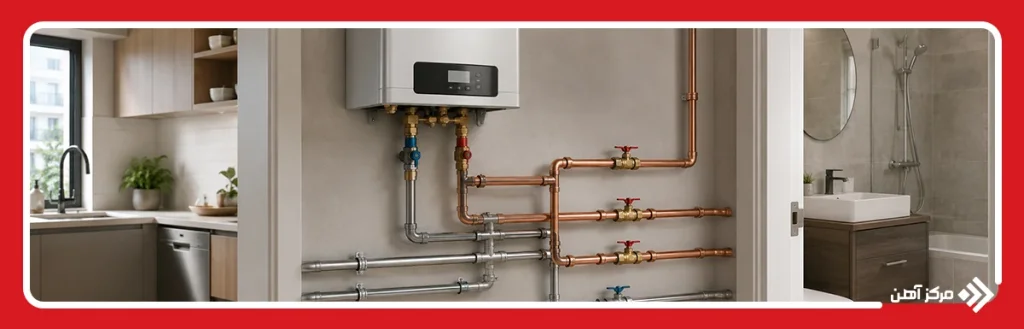

اجرای لوله کشی آب مصرفی

اجرای لوله کشی آب مصرفی در پکیج مربوط به مسیر آب سرد ورودی و آب گرم خروجی است. آب سرد ابتدا وارد پکیج می شود و بعد از گرم شدن، به سمت شیرهای آب گرم آشپزخانه، حمام و سرویس بهداشتی می رود. این مسیر باید طوری طراحی شود که آب گرم در زمان مناسب و با فشار قابل قبول به مصرف کننده برسد. اگر فاصله پکیج تا شیرها زیاد باشد یا مسیر پر از زانو و پیچ باشد، آب گرم دیرتر می رسد و کاربر مجبور می شود مدتی آب را باز بگذارد تا گرم شود. این موضوع باعث هدر رفت آب و انرژی می شود.

در این بخش باید به فشار آب ورودی، کیفیت لوله، احتمال رسوب، نوع اتصالات و محل شیرهای قطع و وصل توجه کرد. بهتر است مسیر آب گرم مصرفی تا حد امکان کوتاه باشد و از عبور غیر ضروری لوله ها از فضاهای سرد جلوگیری شود. اگر لوله از فضایی عبور می کند که احتمال کاهش دما در آن زیاد است، عایق کاری اهمیت بیشتری پیدا می کند. در ساختمان هایی که چند حمام یا مصرف کننده همزمان دارند، باید ظرفیت پکیج و سایز لوله ها با نیاز واقعی ساختمان هماهنگ باشد. اجرای ضعیف آب مصرفی می تواند باعث نوسان دمای آب، افت فشار و روشن و خاموش شدن نامنظم پکیج شود.

اجرای لوله کشی گاز پکیج

اجرای لوله کشی گاز پکیج حساس ترین بخش کار است و باید فقط توسط فرد ماهر و با رعایت کامل اصول ایمنی انجام شود. پکیج برای گرم کردن آب به گاز نیاز دارد و اگر مسیر گاز با سایز نامناسب، اتصال ضعیف یا نشتی اجرا شود، خطرات جدی به وجود می آید. لوله گاز باید ظرفیت لازم برای تامین سوخت دستگاه را داشته باشد و مسیر آن نباید طوری باشد که در معرض ضربه، حرارت مستقیم یا رطوبت شدید قرار بگیرد. همچنین نصب شیر گاز در محل مناسب و قابل دسترس ضروری است تا در زمان سرویس یا بروز مشکل بتوان جریان گاز را سریع قطع کرد.

در اجرای این بخش، آب بندی اتصالات، تست نشتی و رعایت فاصله از منابع حرارتی اهمیت زیادی دارد. استفاده از شیلنگ نامناسب، مسیرهای طولانی و غیر استاندارد یا اتصالات فرسوده می تواند خطرناک باشد. بهتر است قبل از راه اندازی پکیج، مسیر گاز با روش های ایمن بررسی شود و هیچ گونه نشتی وجود نداشته باشد. همچنین دودکش و تهویه محل نصب هم باید همزمان کنترل شود؛ چون احتراق پکیج بدون خروج درست دود و تامین هوای کافی، خطرآفرین است. در لوله کشی پکیج ساختمان، بخش گاز نباید با عجله یا بر اساس تجربه ناقص انجام شود، زیرا ایمنی ساکنان به اجرای درست آن وابسته است.

تست فشار و نشتی گیری

تست فشار و نشتی گیری یکی از مهم ترین مراحل لوله کشی پکیج است؛ چون قبل از پوشاندن لوله ها، نصب نهایی دستگاه یا تحویل کار، باید مطمئن شد هیچ بخشی از مسیر دچار نشتی نیست. در این مرحله، مسیرهای آب و مدار گرمایش با فشار مناسب آزمایش می شوند تا اتصالات ضعیف، ترک های احتمالی، ایراد در پرس یا جوش و نشتی های ریز مشخص شود. اگر لوله کشی به صورت توکار اجرا شده باشد، اهمیت این مرحله بیشتر است؛ چون بعد از کف سازی، کاشی کاری یا گچ کاری، دسترسی به لوله ها سخت و پرهزینه خواهد شد.

در تست لوله کشی پکیج باید فشار برای مدت مشخصی کنترل شود. اگر فشار افت کند، یعنی در بخشی از مسیر مشکل وجود دارد و باید قبل از ادامه کار برطرف شود. این تست فقط برای لوله های آب نیست؛ مسیر گاز هم باید جداگانه و با روش ایمن بررسی شود. نشتی گیری گاز نباید با روش های خطرناک یا غیر اصولی انجام شود. بعد از تست، بهتر است نتیجه کار توسط مجری یا ناظر بررسی شود و مسیرها قبل از پوشانده شدن، عکس برداری یا نقشه برداری شوند تا در آینده محل عبور لوله ها مشخص باشد.

عایق کاری و آماده سازی نهایی

عایق کاری و آماده سازی نهایی بعد از اجرای مسیرها و انجام تست فشار انجام می شود. هدف از عایق کاری این است که گرمای آب در مسیر لوله ها کمتر هدر برود و لوله ها در برابر تغییر دما، تعریق، ضربه های سبک و آسیب های محیطی بهتر محافظت شوند. در لوله کشی پکیج داخل ساختمان، عایق کاری مخصوصا برای مسیرهای رفت و برگشت گرمایش، لوله های عبوری از فضاهای سرد، بالکن، پارکینگ، داکت یا کف اهمیت زیادی دارد. اگر لوله ها بدون عایق در مسیرهای سرد قرار بگیرند، بخشی از انرژی قبل از رسیدن آب به رادیاتور یا مصرف کننده از بین می رود.

در آماده سازی نهایی، باید بست ها، شیرها، اتصالات، مسیرهای روکار، خروجی های رادیاتور، کلکتور و محل اتصال به پکیج مرتب و قابل دسترس باشند. لوله ها نباید تحت فشار مکانیکی، کشش، خم شدید یا برخورد با لبه های تیز قرار بگیرند. اگر مسیر توکار است، قبل از پوشاندن، باید از سالم بودن عایق و اتصالات مطمئن شد. اگر مسیر روکار است، بهتر است از پوشش مناسب، بست محکم و عبور منظم استفاده شود. این مرحله ظاهر کار را بهتر می کند و عمر مفید سیستم را افزایش می دهد.

نکات مهم قبل از اجرای لوله کشی پکیج

قبل از اجرای لوله کشی پکیج باید چند موضوع اصلی بررسی شود تا سیستم در آینده دچار افت فشار، نشتی، مصرف انرژی زیاد یا خرابی زودهنگام نشود. اولین نکته، انتخاب ظرفیت مناسب پکیج بر اساس متراژ ساختمان، تعداد مصرف کننده ها، تعداد رادیاتورها و شرایط اقلیمی است. اگر ظرفیت دستگاه کمتر از نیاز باشد، آب گرم و گرمایش کافی تامین نمی شود. اگر بیش از حد بزرگ انتخاب شود، هزینه خرید و مصرف انرژی بالا می رود. نکته دوم، بررسی محل نصب دستگاه است. پکیج باید در محلی نصب شود که تهویه مناسب، دودکش استاندارد، دسترسی به گاز، آب، برق و امکان سرویس داشته باشد.

موضوع بعدی، طراحی مسیر لوله کشی پکیج است. مسیرها باید تا حد امکان کوتاه، منظم و بدون پیچ و خم غیر ضروری باشند. در پروژه های نوساز، هماهنگی بین تاسیسات، معماری، کابینت، کف سازی و محل رادیاتورها ضروری است. در ساختمان های قدیمی هم باید محدودیت های تخریب، مسیرهای قبلی و امکان عبور لوله بررسی شود. قبل از اجرا باید نوع لوله، سایز لوله، روش انشعابی یا کلکتوری، روکار یا توکار بودن، محل شیرهای قطع و وصل و روش تست مشخص شود. همچنین بهتر است تصاویر لوله کشی پکیج یا نقشه مسیرها نگهداری شود تا در زمان تعمیرات آینده، محل دقیق لوله ها مشخص باشد.

اشتباهات رایج در لوله کشی پکیج

اشتباهات رایج در لوله کشی پکیج معمولا از طراحی ضعیف، انتخاب مصالح نامناسب یا اجرای عجولانه شروع می شود. یکی از خطاهای مهم، انتخاب مسیرهای طولانی و پرپیچ است. وقتی آب برای رسیدن به رادیاتور یا شیر مصرفی مسیر زیادی را طی کند، افت فشار و اتلاف حرارت بیشتر می شود. خطای دیگر، انتخاب سایز نامناسب لوله است. لوله کوچک باعث ضعف جریان آب و لوله بسیار بزرگ باعث افزایش هزینه و اجرای غیر اقتصادی می شود. استفاده از اتصالات بی کیفیت، پرس نامناسب، جوش غیر اصولی یا بست گذاری ضعیف هم می تواند در آینده باعث نشتی و خرابی شود.

یکی دیگر از اشتباهات رایج، بی توجهی به تست لوله کشی پکیج قبل از پوشاندن مسیرهای توکار است. اگر لوله ها بدون تست فشار زیر کف یا داخل دیوار دفن شوند، هر نشتی کوچک می تواند بعدها باعث نم، خرابی کاشی، افت فشار یا تخریب پرهزینه شود. اجرای غیر ایمن لوله گاز، نصب پکیج در محل بدون تهویه، رعایت نکردن مسیر استاندارد دودکش و عایق نکردن لوله های گرمایشی هم از خطاهای مهم هستند. گاهی نیز مجری به حداکثر طول لوله کشی پکیج توجه نمی کند و دستگاه در جایی نصب می شود که از مصرف کننده ها فاصله زیادی دارد. این موضوع باعث دیر رسیدن آب گرم و افزایش مصرف انرژی می شود.

مزایا و معایب اجرای لوله کشی پکیج

اجرای لوله کشی پکیج اگر درست انجام شود، مزایای زیادی برای ساختمان دارد. مهم ترین مزیت آن، استقلال واحدها در تامین گرمایش و آب گرم مصرفی است. در این حالت هر واحد می تواند دمای مورد نظر خود را تنظیم کند و وابسته به موتورخانه مرکزی نباشد. مسیرهای درست و اصولی باعث می شوند رادیاتورها بهتر گرم شوند، آب گرم سریع تر به مصرف کننده برسد و انرژی کمتری هدر برود. همچنین در صورت خرابی یا نیاز به سرویس، معمولا مشکل فقط به همان واحد مربوط می شود و کل ساختمان درگیر نخواهد شد. این موضوع برای ساختمان های چند واحدی اهمیت زیادی دارد.

با این حال، لوله کشی پکیج معایبی هم دارد که بیشتر به اجرای نادرست یا انتخاب نامناسب مربوط می شود. اگر مسیر لوله ها طولانی، بدون عایق یا پر از اتصال باشد، مصرف انرژی بالا می رود و احتمال نشتی بیشتر می شود. در ساختمان های کوچک، انتخاب محل مناسب برای نصب پکیج گاهی سخت است. از طرف دیگر، لوله گاز، دودکش و تهویه باید کاملا ایمن اجرا شوند؛ چون بی توجهی به این موارد خطرناک است. هزینه اولیه خرید لوله، اتصالات، شیرآلات و اجرای اصولی هم ممکن است برای بعضی پروژه ها قابل توجه باشد. با این حال، اگر طراحی درست باشد، مزایای این سیستم معمولا از معایب آن بیشتر خواهد بود.

لوله کشی پکیج زمانی عملکرد مناسبی دارد که از مرحله طراحی تا تست نهایی با دقت انجام شود. در این مقاله دیدیم که انتخاب محل نصب پکیج، تعیین مسیر لوله ها، انتخاب نوع و سایز لوله، اجرای رفت و برگشت گرمایش، آب مصرفی، گاز، تست فشار و عایق کاری، همگی روی بازده سیستم اثر می گذارند. اگر مسیرها طولانی، پرپیچ یا بدون محاسبه اجرا شوند، احتمال افت فشار، هدر رفت انرژی، نشتی و گرم نشدن کامل رادیاتورها افزایش پیدا می کند. برای اجرای درست لوله کشی پکیج ساختمان باید روش مناسب، یعنی انشعابی، کلکتوری، روکار یا توکار، بر اساس شرایط پروژه انتخاب شود. در نهایت، اجرای اصولی شاید در ابتدا هزینه بیشتری داشته باشد، اما از تعمیرات سنگین، مصرف انرژی بالا و دردسرهای بعدی جلوگیری می کند.
