بررسی انواع خوردگی لوله فولادی و عوامل ایجاد آن
دسترسی سریع به محتوای این مطلب
خوردگی لوله فولادی یکی از مهم ترین عوامل کاهش کیفیت، مقاومت و عمر مفید سیستم های لوله کشی در صنایع مختلف است. این پدیده بر اثر واکنش های شیمیایی یا الکتروشیمیایی میان سطح فلز و محیط اطراف اتفاق می افتد و به تدریج باعث تخریب ساختار لوله می شود. تماس با رطوبت، اکسیژن، مواد خورنده و شرایط نامناسب بهره برداری می تواند سرعت این فرآیند را افزایش دهد. خوردگی علاوه بر کاهش ضخامت دیواره، احتمال نشتی، افت عملکرد و تحمیل هزینه های تعمیرات را افزایش می دهد. از طرفی، نوسانات قیمت آهن و هزینه تامین لوله های جایگزین باعث شده است که شناخت عوامل تخریب و ارزیابی وضعیت خطوط لوله اهمیت اقتصادی بیشتری پیدا کند.
شناخت مکانیزم های خوردگی به مهندسان کمک می کند تا وضعیت لوله را بر اساس شرایط محیطی، نوع سیال و ویژگی های فولاد ارزیابی کنند. بررسی انواع خوردگی فلزات نشان می دهد که تخریب همیشه به صورت زنگ زدگی یکنواخت ظاهر نمی شود؛ بلکه ممکن است به شکل حفره های موضعی، آسیب سطح داخلی یا خوردگی در محل اتصالات ایجاد شود. شدت این آسیب ها به عواملی مانند ترکیب شیمیایی محیط، دما، رطوبت و شرایط جریان وابسته است. همچنین، تشخیص زودهنگام نشانه های خوردگی می تواند از گسترش آسیب و توقف فعالیت تجهیزات جلوگیری کند. در ادامه، انواع خوردگی لوله های فولادی، عوامل ایجاد آن، نشانه ها و روش های تشخیص این پدیده را بررسی می کنیم.

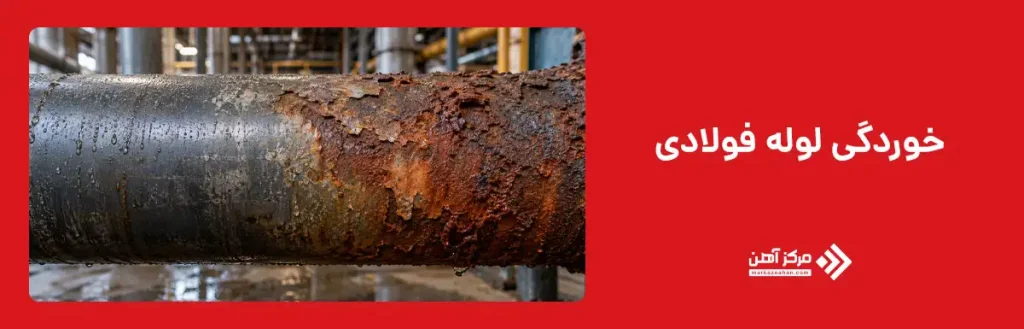

خوردگی لوله فولادی چیست؟
خوردگی لوله فولادی به فرآیند تخریب تدریجی سطح یا ساختار فلز بر اثر واکنش با عوامل محیطی گفته می شود. این پدیده در بسیاری از شرایط از طریق واکنش های الکتروشیمیایی اتفاق می افتد؛ به طوری که آهن در نواحی آندی اکسید شده و وارد محیط می شود. در حضور آب و اکسیژن، محصولات خوردگی مانند اکسیدها و هیدروکسیدهای آهن شکل می گیرند که می توانند به صورت زنگ زدگی روی سطح ظاهر شوند. با این حال، تمام شکل های خوردگی در لوله فولادی الزاماً با تشکیل زنگ قرمز همراه نیستند. شناخت این فرآیند و مکانیزم های ایجاد آن، نخستین مرحله در برنامه ریزی برای جلوگیری از خوردگی لوله فولادی و ارزیابی وضعیت تجهیزات محسوب می شود.
خوردگی لوله های فولادی می تواند در سطح داخلی، خارجی یا نواحی مشخصی مانند اتصالات و محل جوش ایجاد شود. در لوله های انتقال آب، اکسیژن محلول، ترکیب شیمیایی سیال و رسوبات داخلی از عوامل مهم هستند. در مقابل، لوله های مدفون ممکن است تحت تاثیر رطوبت خاک، املاح و آسیب پوشش خارجی دچار تخریب شوند. میزان خوردگی در تمام نقاط لوله یکسان نیست و برخی نواحی ممکن است سریع تر از بخش های دیگر آسیب ببینند. به همین دلیل، شناخت شرایط محیطی و بررسی نشانه های اولیه، برای ارزیابی خطر و جلوگیری از زنگ زدن لوله های فولادی اهمیت دارد. بی توجهی به این تغییرات می تواند باعث کاهش ضخامت موثر دیواره و افزایش احتمال خرابی سیستم شود.

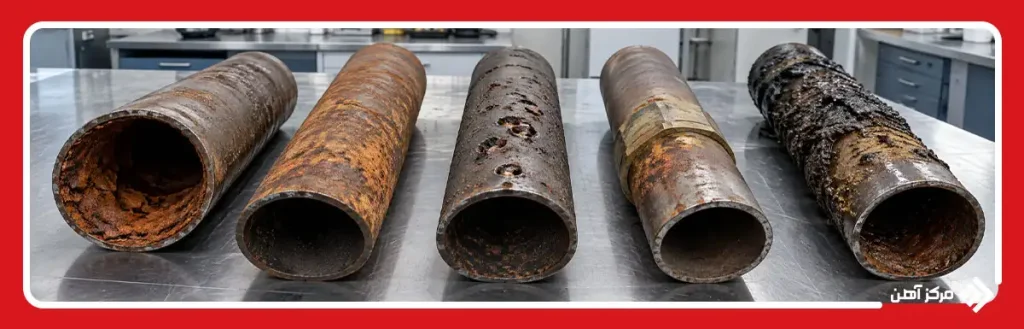

انواع خوردگی لوله فولادی
انواع خوردگی لوله فولادی بر اساس محل وقوع، شکل ظاهری تخریب و مکانیزم ایجاد آسیب دسته بندی می شوند. برخی از این پدیده ها سطح وسیعی از فلز را تحت تاثیر قرار می دهند؛ در حالی که برخی دیگر تنها در نقاط مشخصی اتفاق می افتند و باعث کاهش شدید ضخامت در یک ناحیه محدود می شوند. برای مثال، خوردگی داخلی و خارجی محل وقوع آسیب را مشخص می کنند، اما خوردگی حفره ای و گالوانیکی به ترتیب بیانگر شکل تخریب و مکانیزم الکتروشیمیایی آن هستند. بنابراین، این دسته بندی ها کاملاً مستقل نیستند و ممکن است چند نوع خوردگی به طور همزمان در یک لوله مشاهده شوند.
در بررسی خوردگی خطوط لوله، شناخت نوع آسیب نقش مهمی در تعیین شدت خطر و انتخاب روش بازرسی دارد. برای مثال، خوردگی سطحی یکنواخت معمولاً با اندازه گیری کاهش ضخامت ارزیابی می شود، اما تشخیص حفره های عمیق و موضعی ممکن است به تجهیزات دقیق تری نیاز داشته باشد. همچنین، شناسایی منشا خوردگی به بررسی شرایط بهره برداری، ترکیب محیط و وضعیت سطح فلز وابسته است. در ادامه، پنج مورد از مهم ترین شکل ها و مکانیزم های خوردگی لوله های فولادی را بررسی می کنیم.
| نوع خوردگی | عامل اصلی ایجاد | محل وقوع | ویژگی آسیب |
|---|---|---|---|
| خوردگی داخلی | سیالات خورنده و اکسیژن محلول | سطح داخلی لوله | کاهش ضخامت و تشکیل رسوب |
| خوردگی خارجی | رطوبت و عوامل محیطی | سطح بیرونی لوله | زنگ زدگی و تخریب سطح |
| خوردگی حفره ای | شرایط شیمیایی موضعی | نقاط محدود سطح لوله | تشکیل حفره های عمیق |
| خوردگی گالوانیکی | اتصال فلزات متفاوت در حضور الکترولیت | محل تماس الکتریکی فلزات و نواحی مجاور | خوردگی ترجیحی فلز آندی |
| خوردگی میکروبی | فعالیت میکروارگانیسم ها | سطوح دارای شرایط مساعد رشد میکروبی | خوردگی موضعی و تشکیل بیوفیلم |
خوردگی داخلی لوله فولادی
خوردگی داخلی لوله فولادی زمانی ایجاد می شود که سطح داخلی لوله در تماس با آب یا سایر سیالات خورنده قرار بگیرد. اکسیژن محلول، دی اکسید کربن، سولفید هیدروژن و ترکیبات شیمیایی موجود در سیال می توانند بر شدت این پدیده تاثیر بگذارند. در خطوط انتقال نفت و گاز نیز وجود فاز آبی یکی از شرایط مهم در ایجاد بسیاری از مکانیزم های خوردگی داخلی محسوب می شود. تجمع رسوبات، تشکیل نواحی با ترکیب شیمیایی متفاوت و شرایط نامناسب جریان ممکن است خوردگی را در بخش های مشخصی تشدید کنند. این آسیب گاهی بدون نشانه خارجی پیشرفت می کند و تشخیص آن به بازرسی داخلی یا اندازه گیری ضخامت نیاز دارد.
خوردگی خارجی لوله فولادی
خوردگی خارجی در سطح بیرونی لوله و بر اثر تماس با عوامل خورنده محیط اتفاق می افتد. لوله های نصب شده در فضای باز ممکن است در معرض بارندگی، رطوبت و آلاینده های صنعتی قرار بگیرند. در خطوط مدفون نیز ویژگی هایی مانند رطوبت خاک، ترکیب املاح، مقاومت الکتریکی خاک و شرایط هوادهی بر شدت خوردگی تاثیر می گذارند. آسیب دیدگی پوشش محافظ یا تجمع رطوبت در زیر عایق می تواند شرایط مناسبی برای ایجاد خوردگی موضعی فراهم کند. این نوع آسیب ممکن است به صورت زنگ زدگی سطحی، پوسته شدن محصولات خوردگی یا کاهش ضخامت دیواره ظاهر شود. شدت آن باید با بررسی وضعیت واقعی سطح فلز مشخص شود.
خوردگی حفره ای لوله فولادی
خوردگی حفره ای نوعی تخریب موضعی است که باعث ایجاد حفره های کوچک با عمق های متفاوت روی سطح فلز می شود. این پدیده ممکن است بر اثر شرایط شیمیایی موضعی، اختلاف غلظت اکسیژن یا وجود رسوبات روی سطح لوله ایجاد شود. خطر اصلی آن، تمرکز کاهش ضخامت در یک ناحیه محدود است؛ به طوری که بخش بزرگی از دیواره سالم به نظر می رسد، اما یک حفره عمیق می تواند به نشتی منجر شود. در برخی محیط ها، حضور یون کلرید نیز احتمال خوردگی موضعی را افزایش می دهد. تشخیص شدت این آسیب معمولاً به اندازه گیری عمق حفره و بررسی ضخامت باقیمانده دیواره نیاز دارد.
خوردگی گالوانیکی لوله فولادی
خوردگی گالوانیکی زمانی اتفاق می افتد که دو فلز با پتانسیل الکتروشیمیایی متفاوت، در حضور یک محیط الکترولیتی با یکدیگر اتصال الکتریکی داشته باشند. در این شرایط، فلزی که نسبت به فلز دیگر رفتار آندی دارد، ممکن است با سرعت بیشتری دچار خوردگی شود. این پدیده در محل اتصال لوله فولادی به برخی اتصالات یا تجهیزات ساخته شده از فلزات متفاوت اهمیت پیدا می کند. شدت خوردگی به اختلاف پتانسیل فلزات، نسبت سطح آندی به کاتدی و ویژگی های محیط بستگی دارد. وجود رطوبت یا سیال رسانا برای تشکیل مدار الکتروشیمیایی ضروری است. بنابراین، تماس دو فلز متفاوت به تنهایی برای وقوع خوردگی گالوانیکی کافی نیست.
خوردگی میکروبی لوله فولادی
خوردگی میکروبی یا MIC به تخریبی گفته می شود که فعالیت میکروارگانیسم ها در ایجاد یا تشدید آن نقش دارد. برخی باکتری ها و سایر میکروارگانیسم ها با تشکیل بیوفیلم روی سطح فلز، شرایط شیمیایی موضعی را تغییر می دهند و بر واکنش های خوردگی تاثیر می گذارند. این پدیده ممکن است در خطوط انتقال آب، نفت و سایر سیستم های دارای شرایط مساعد برای رشد میکروبی مشاهده شود. خوردگی میکروبی گاهی با تشکیل رسوبات و حفره های موضعی همراه است، اما این نشانه ها اختصاصی نیستند. تشخیص قطعی نقش میکروارگانیسم ها به بررسی همزمان شواهد میکروبیولوژیکی، شیمیایی و وضعیت خوردگی سطح فلز نیاز دارد.
عوامل موثر بر خوردگی لوله فولادی
عوامل موثر بر خوردگی لوله فولادی شامل شرایط محیطی، ترکیب شیمیایی سیال، ویژگی های ماده و نحوه بهره برداری از سیستم هستند. سرعت خوردگی ممکن است در دو خط لوله با جنس یکسان متفاوت باشد؛ زیرا شرایط تماس با مواد خورنده، دما، رطوبت و وضعیت جریان در آن ها یکسان نیست. برای مثال، وجود آب و اکسیژن می تواند واکنش های الکتروشیمیایی را تسهیل کند، در حالی که برخی ترکیبات اسیدی یا گازهای خورنده ممکن است مکانیزم تخریب را تغییر دهند. همچنین، نواحی دارای رسوب یا جریان نامناسب ممکن است مستعد خوردگی موضعی باشند.
مهم ترین عوامل موثر بر شدت خوردگی عبارتند از:
- رطوبت و شرایط محیطی: وجود آب، املاح و تغییرات شرایط محیطی می تواند احتمال آغاز یا تشدید خوردگی را افزایش دهد.
- ترکیب شیمیایی سیال: میزان اکسیژن محلول، pH، کلریدها و گازهای خورنده بر رفتار الکتروشیمیایی فلز تاثیر می گذارند.
- دما و سرعت جریان: افزایش دما ممکن است سرعت برخی واکنش ها را افزایش دهد و جریان شدید در شرایط خاص، تخریب ناشی از خوردگی و فرسایش را تشدید کند.
- جنس لوله و شرایط اتصالات: ترکیب آلیاژی فولاد، وضعیت سطح، کیفیت جوش و تماس با فلزات متفاوت در ایجاد خوردگی نقش دارند.
بررسی این عوامل باید بر اساس شرایط واقعی سیستم انجام شود؛ زیرا تاثیر هر متغیر به سایر ویژگی های محیط و فرآیند وابسته است.

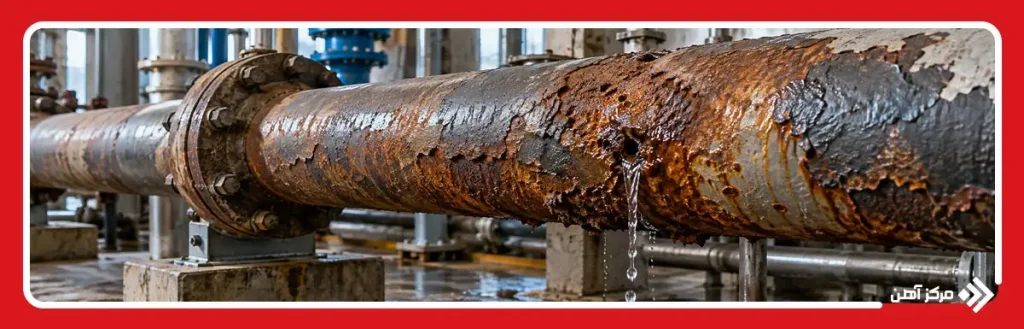

علائم خوردگی لوله فولادی
علائم خوردگی لوله فولادی بسته به نوع تخریب، محل وقوع و شدت آسیب متفاوت هستند. در مراحل اولیه، ممکن است تغییر رنگ یا تشکیل محصولات خوردگی روی سطح ظاهر شود. با پیشرفت فرآیند، کاهش ضخامت، ایجاد حفره، پوسته شدن سطح یا نشت سیال نیز امکان پذیر است. با این حال، برخی از انواع خوردگی داخلی یا موضعی ممکن است تا زمان ایجاد آسیب قابل توجه، نشانه ظاهری مشخصی نداشته باشند. به همین دلیل، نبود زنگ زدگی قابل مشاهده به معنای سالم بودن کامل لوله نیست.
مهم ترین نشانه های احتمالی خوردگی عبارتند از:
- تغییر رنگ سطح: ایجاد لکه های قهوه ای، قرمز یا تیره که ممکن است نشان دهنده تشکیل محصولات خوردگی باشند.
- زبر شدن و پوسته شدن سطح: تغییر بافت فلز و جدا شدن لایه های محصولات خوردگی از بخش های آسیب دیده.
- ایجاد حفره های موضعی: مشاهده نقاط فرورفته که ممکن است با کاهش شدید ضخامت همراه باشند.
- کاهش ضخامت دیواره: از دست رفتن بخشی از فلز که معمولاً با تجهیزات اندازه گیری مشخص می شود.
- نشتی و آثار رطوبت: خروج سیال یا ایجاد لکه های مرطوب در محل آسیب های پیشرفته.
- تغییر شرایط جریان: افت غیرعادی فشار یا کاهش دبی که در برخی موارد ممکن است با تجمع رسوبات خوردگی ارتباط داشته باشد.
این نشانه ها به تنهایی برای تشخیص قطعی نوع و شدت خوردگی کافی نیستند و باید همراه با نتایج بازرسی فنی ارزیابی شوند.
روش های تشخیص خوردگی لوله فولادی
روش های تشخیص خوردگی لوله فولادی با هدف شناسایی محل آسیب، اندازه گیری کاهش ضخامت و بررسی وضعیت یکپارچگی خط لوله استفاده می شوند. انتخاب روش مناسب به محل خوردگی، ابعاد لوله، دسترسی به سطح و شرایط بهره برداری بستگی دارد. برای مثال، بازرسی چشمی می تواند تغییرات سطح خارجی را مشخص کند، اما برای شناسایی خوردگی پنهان یا داخلی معمولاً به روش های غیرمخرب نیاز است. در خطوط انتقال طولانی نیز تجهیزات بازرسی درون خطی برای بررسی بخش های قابل پیگرانی استفاده می شوند.
مهم ترین روش های تشخیص خوردگی عبارتند از:
- بازرسی چشمی (VT): بررسی زنگ زدگی، حفره ها، تغییر رنگ و نشانه های ظاهری آسیب در سطوح قابل دسترس.
- آزمون التراسونیک (UT): اندازه گیری ضخامت باقی مانده دیواره با استفاده از امواج فراصوت.
- بازرسی درون خطی (ILI): استفاده از تجهیزات هوشمند مانند ابزارهای نشت شار مغناطیسی (MFL) برای شناسایی نواحی دارای افت فلز در خطوط مناسب.
- آزمون رادیوگرافی (RT): بررسی برخی آسیب های داخلی و تغییرات ضخامت در شرایط مناسب بازرسی.
- ارزیابی مستقیم خوردگی: ترکیب اطلاعات محیطی، اندازه گیری های غیرمستقیم و بررسی مستقیم نقاط منتخب خط لوله.
- آزمایش های شیمیایی و میکروبی: بررسی شرایط سیال و عوامل احتمالی ایجاد خوردگی، به ویژه در موارد مشکوک به خوردگی میکروبی.
برای ارزیابی دقیق، نتایج روش های مختلف باید با شرایط بهره برداری و سوابق بازرسی مقایسه شوند. تشخیص محل خوردگی تنها بخشی از فرآیند ارزیابی است و تعیین شدت خطر به بررسی ضخامت باقیمانده، ابعاد آسیب و شرایط کاری لوله نیز نیاز دارد.
تاثیر خوردگی بر عملکرد و عمر مفید لوله فولادی
خوردگی با کاهش ضخامت موثر دیواره و ایجاد نواحی آسیب دیده، می تواند عملکرد و ایمنی لوله فولادی را تحت تاثیر قرار دهد. در سیستم های تحت فشار، کاهش ضخامت ممکن است ظرفیت تحمل فشار را محدود کند و احتمال نشتی یا گسیختگی را افزایش دهد. خوردگی موضعی نیز به دلیل تمرکز آسیب در یک ناحیه کوچک، می تواند خطر قابل توجهی ایجاد کند؛ حتی زمانی که بخش زیادی از سطح لوله سالم باقی مانده باشد. در برخی خطوط انتقال سیال، تجمع محصولات خوردگی و رسوبات داخلی باعث افزایش مقاومت جریان، کاهش سطح عبور سیال و افت راندمان انتقال می شود.
تاثیر خوردگی تنها به کاهش مقاومت مکانیکی محدود نیست و می تواند هزینه های بهره برداری و نگهداری را نیز افزایش دهد. نشتی سیالات، توقف ناخواسته تجهیزات، کاهش کیفیت سیال و نیاز به تعویض بخش های آسیب دیده از پیامدهای احتمالی این پدیده هستند. با این حال، مشاهده خوردگی به معنای پایان عمر مفید لوله نیست و شدت آسیب باید با روش های مهندسی ارزیابی شود. تعیین میزان کاهش عمر مفید به عواملی مانند نرخ خوردگی، ضخامت باقیمانده، فشار کاری، ابعاد عیوب و الزامات طراحی بستگی دارد. پایش دوره ای و بررسی روند پیشرفت آسیب می تواند در تصمیم گیری برای ادامه بهره برداری یا تعمیر تجهیزات نقش مهمی داشته باشد.
سؤالات متداول
وجود آب، اکسیژن محلول و ترکیبات خورنده در سیال می تواند واکنش های خوردگی را در سطح داخلی لوله ایجاد کند. تجمع رسوبات نیز ممکن است خوردگی موضعی را تشدید کند.
بازرسی چشمی اطلاعات اولیه را مشخص می کند، اما برای تشخیص عمق آسیب و ضخامت باقیمانده دیواره معمولاً از روش هایی مانند آزمون التراسونیک استفاده می شود.
بله، خوردگی پیشرفته ممکن است باعث سوراخ شدن دیواره و نشتی شود. تجمع محصولات خوردگی نیز می تواند مقاومت جریان را افزایش دهد و افت فشار ایجاد کند.
تغییرات ریزساختاری، تنش های پسماند، ناپیوستگی های سطحی و شرایط نامناسب پوشش در برخی اتصالات ممکن است احتمال خوردگی را افزایش دهند؛ البته همه جوش ها الزاماً مستعدتر نیستند.
بله، در شرایط مساعد، تشکیل بیوفیلم و فعالیت میکروارگانیسم ها می تواند بر خوردگی سطوح فلزی در شبکه های انتقال و توزیع آب آشامیدنی تاثیر بگذارد.
زمانی که کاهش ضخامت یا تشکیل عیوب موضعی ظرفیت تحمل بار و فشار را تحت تاثیر قرار دهد. شدت این کاهش باید بر اساس ابعاد آسیب و شرایط طراحی ارزیابی شود.
