بررسی تفاوت کلاس و pn در لوله و اتصالات

تفاوت کلاس و pn یکی از مهم ترین موضوعات در طراحی سیستم های پایپینگ و انتخاب لوله و اتصالات صنعتی است. این دو مفهوم برای مشخص کردن میزان تحمل فشار تجهیزات استفاده می شوند، اما بر اساس استانداردهای متفاوتی تعریف شده اند. در بسیاری از پروژه های صنعتی، شناخت دقیق تفاوت Class و PN اهمیت زیادی دارد، زیرا انتخاب اشتباه می تواند باعث کاهش ایمنی و عملکرد سیستم شود. همچنین، در پروژه های نفت، گاز، پتروشیمی و تاسیسات صنعتی، عواملی مانند قیمت آهن نیز می توانند روی هزینه نهایی لوله ها، فلنج ها و اتصالات تاثیر مستقیم داشته باشند.

در سیستم های لوله کشی صنعتی، استاندارد PN بیشتر بر پایه استانداردهای اروپایی مانند DIN تعریف می شود، در حالی که Class معمولا به استاندارد ANSI و ASME مربوط است. هرکدام از این استانداردها روش متفاوتی برای نمایش فشار کاری تجهیزات دارند و به همین دلیل در زمان خرید تجهیزات، شناخت تفاوت PN و Class اهمیت زیادی پیدا می کند. علاوه بر مشخصات فنی، عواملی مانند قیمت لوله نیز می توانند در انتخاب نوع استاندارد و تجهیزات تاثیرگذار باشند، زیرا برخی اتصالات و فلنج های خاص هزینه بیشتری دارند.

در ادامه این مقاله از مرکزآهن، فرق کلاس و PN از نظر استاندارد، فشار کاری، کاربردهای صنعتی و نحوه استفاده در فلنج و اتصالات به صورت کامل بررسی خواهد شد تا انتخاب تجهیزات برای پروژه های صنعتی ساده تر و دقیق تر انجام شود.

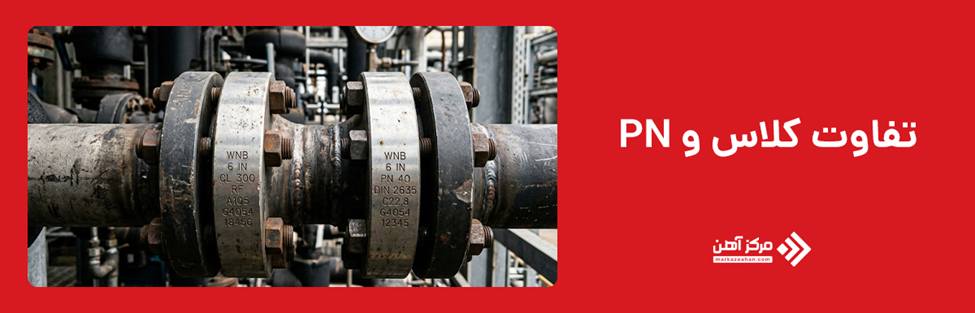

تفاوت کلاس و PN

تفاوت کلاس و PN بیشتر به نوع استاندارد و نحوه تعیین فشار کاری در سیستم های لوله کشی مربوط می شود. استاندارد Class معمولا در سیستم های آمریکایی و بر اساس ANSI و ASME استفاده می شود، در حالی که PN بیشتر به استانداردهای اروپایی مانند DIN و EN تعلق دارد. هر دو روش برای مشخص کردن تحمل فشار تجهیزات استفاده می شوند، اما نحوه محاسبه و نمایش آن ها با یکدیگر تفاوت دارد. بسیاری از افرادی که در زمینه تاسیسات صنعتی فعالیت می کنند ابتدا این سوال را مطرح می کنند که کلاس لوله چیست و چرا در انتخاب فلنج و اتصالات اهمیت دارد، زیرا این استاندارد مستقیما روی ایمنی و تحمل فشار سیستم تاثیر می گذارد.

در استاندارد PN، عدد درج شده معمولا نشان دهنده فشار اسمی تجهیزات بر حسب بار است. برای مثال، PN16 یعنی تجهیز مورد نظر توانایی تحمل فشار اسمی 16 بار را دارد. این استاندارد در بسیاری از لوله ها و اتصالات صنعتی، به ویژه سیستم های آبرسانی و خطوط پلی اتیلن کاربرد فراوانی دارد. به همین دلیل، موضوع PN در لوله پلی اتیلن اهمیت زیادی پیدا می کند، زیرا انتخاب اشتباه فشار اسمی می تواند باعث کاهش عمر سیستم یا آسیب به خطوط انتقال شود.

در مقایسه کلاس و PN باید توجه داشت که این دو استاندارد همیشه معادل دقیق یکدیگر نیستند و عوامل دیگری مانند دما، نوع متریال و شرایط کاری نیز روی میزان تحمل فشار تاثیر می گذارند. به همین دلیل، در پروژه های صنعتی معمولا جداول تبدیل استاندارد برای انتخاب صحیح تجهیزات استفاده می شود.

در مجموع، تفاوت PN و Class فقط به نحوه نام گذاری محدود نمی شود و هرکدام بر اساس استانداردهای متفاوتی تعریف شده اند که شناخت آن ها برای طراحی صحیح سیستم های پایپینگ ضروری است.

تفاوت در استاندارد ANSI و DIN

یکی از مهم ترین تفاوت های کلاس و PN مربوط به استانداردهایی است که این دو مفهوم بر اساس آن ها تعریف می شوند. استاندارد Class معمولا به سیستم آمریکایی و استانداردهای ANSI و ASME مربوط است، در حالی که PN بر پایه استانداردهای اروپایی مانند DIN و EN تعریف می شود. همین تفاوت باعث شده نحوه طراحی، ابعاد و میزان تحمل فشار در تجهیزات صنعتی متفاوت باشد.

در استاندارد ANSI، فشار کاری تجهیزات با اعدادی مانند Class 150 ،Class 300 و Class 600 مشخص می شود. این اعداد مستقیما نشان دهنده فشار واقعی بر حسب بار یا PSI نیستند، بلکه به محدوده تحمل فشار در دماهای مختلف اشاره دارند. به همین دلیل، در انتخاب تجهیزات باید علاوه بر کلاس، دمای کاری نیز بررسی شود.

در مقابل، استاندارد DIN و EN از سیستم PN استفاده می کنند و عدد کنار PN معمولا فشار اسمی تجهیزات بر حسب بار را نشان می دهد. برای مثال، PN10 یا PN16 نشان دهنده محدوده فشار قابل تحمل تجهیز در شرایط استاندارد است.

یکی دیگر از تفاوت های مهم ANSI و DIN مربوط به ابعاد فلنج ها و اتصالات است. در بسیاری از موارد، تجهیزات دارای استاندارد Class و PN از نظر سوراخ کاری، ضخامت و ابعاد با یکدیگر تفاوت دارند و امکان اتصال مستقیم آن ها وجود ندارد.

در مجموع، تفاوت استاندارد ANSI و DIN یکی از اصلی ترین دلایل تفاوت Class و PN محسوب می شود و شناخت این موضوع برای انتخاب صحیح فلنج، لوله و اتصالات صنعتی اهمیت بسیار زیادی دارد.

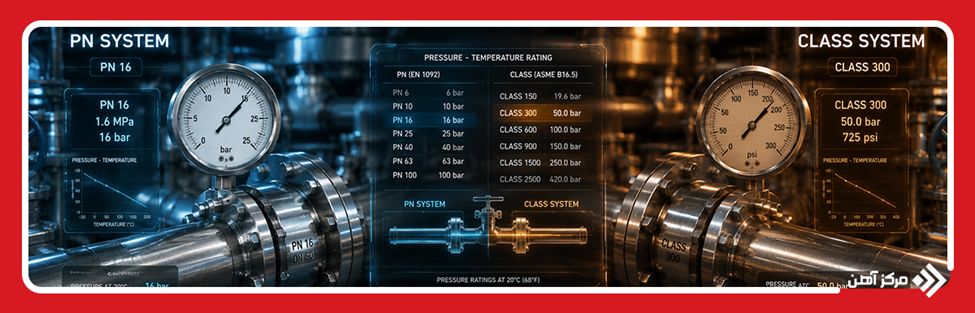

تفاوت در نحوه نمایش فشار کاری

تفاوت در نحوه نمایش فشار کاری یکی دیگر از مهم ترین تفاوت های PN و Class است. در استاندارد PN، عدد درج شده معمولا فشار اسمی تجهیز را بر حسب بار نشان می دهد و درک آن ساده تر است. برای مثال، PN16 به این معنا است که تجهیز در شرایط استاندارد توانایی تحمل فشار اسمی 16 بار را دارد.

اما در استاندارد Class شرایط متفاوت است. اعدادی مانند Class 150 یا Class 300 مستقیما فشار واقعی را نشان نمی دهند و میزان تحمل فشار به عواملی مانند دما و جنس متریال بستگی دارد. به همین دلیل، برای تعیین فشار قابل تحمل تجهیزات دارای استاندارد Class باید به جداول فنی مراجعه شود.

در بسیاری از پروژه های صنعتی، این تفاوت می تواند اهمیت زیادی داشته باشد، زیرا ممکن است دو تجهیز با اعداد متفاوت عملکرد تقریبا مشابهی داشته باشند. برای مثال، در برخی شرایط Class 150 از نظر تحمل فشار به PN20 نزدیک است، اما این موضوع همیشه ثابت نیست و به شرایط کاری بستگی دارد.

یکی دیگر از نکات مهم این است که در استاندارد Class با افزایش دما، میزان تحمل فشار کاهش پیدا می کند. به همین دلیل، در صنایع نفت، گاز و پتروشیمی که دمای کاری بالا است، انتخاب صحیح کلاس اهمیت زیادی دارد.

در مجموع، تفاوت Class و PN در نحوه نمایش فشار کاری باعث شده هرکدام کاربرد مخصوص به خود را در صنایع مختلف داشته باشند و انتخاب بین آن ها باید بر اساس شرایط واقعی پروژه انجام شود.

تفاوت در کاربردهای صنعتی و پایپینگ

تفاوت کلاس و PN در کاربردهای صنعتی و سیستم های پایپینگ کاملا قابل مشاهده است و هرکدام بیشتر در بخش خاصی از صنایع استفاده می شوند. انتخاب بین این دو استاندارد به عواملی مانند نوع پروژه، فشار کاری، دمای سیستم و استانداردهای مورد استفاده در کشور یا صنعت مربوط می شود.

استاندارد Class بیشتر در صنایع نفت، گاز، پتروشیمی و نیروگاهی کاربرد دارد، زیرا بسیاری از تجهیزات آمریکایی و سیستم های طراحی شده بر اساس استاندارد ASME و ANSI از این روش استفاده می کنند. در این صنایع، فشار و دمای کاری معمولا بالا است و انتخاب دقیق کلاس تجهیزات اهمیت زیادی دارد.

در مقابل، استاندارد PN بیشتر در صنایع آب و فاضلاب، تاسیسات ساختمانی، خطوط انتقال سیالات و سیستم های اروپایی استفاده می شود. همچنین، بسیاری از لوله ها و اتصالات مورد استفاده در پروژه های آبرسانی و خطوط پلی اتیلن بر اساس استاندارد PN تولید می شوند.

یکی دیگر از تفاوت های مهم در کاربرد صنعتی، نوع تجهیزات و فلنج ها است. در برخی پروژه ها استفاده از تجهیزات دارای استاندارد Class الزامی است، در حالی که در برخی دیگر فقط تجهیزات PN مورد تایید هستند. به همین دلیل، شناخت فرق کلاس و PN برای جلوگیری از اشتباه در طراحی و خرید تجهیزات اهمیت زیادی دارد.

در مجموع، فرق کلاس و PN در کاربردهای صنعتی بیشتر به نوع استاندارد پروژه و شرایط کاری مربوط می شود و انتخاب صحیح آن می تواند تاثیر زیادی بر ایمنی و عملکرد سیستم پایپینگ داشته باشد.

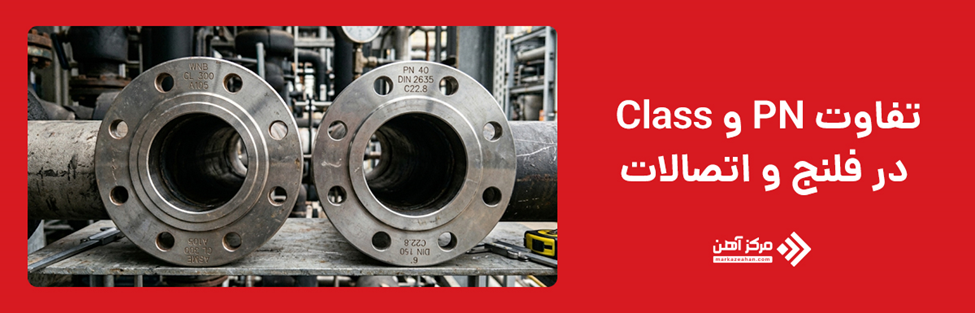

تفاوت PN و Class در فلنج و اتصالات

تفاوت PN و Class در فلنج و اتصالات بیشتر به ابعاد، میزان تحمل فشار و نوع استاندارد ساخت مربوط می شود. فلنج ها و اتصالاتی که بر اساس استاندارد PN تولید می شوند معمولا از استانداردهای DIN و EN پیروی می کنند، در حالی که تجهیزات دارای Class مطابق استانداردهای ANSI و ASME ساخته می شوند.

یکی از مهم ترین تفاوت ها، نوع سوراخ کاری و ابعاد فلنج ها است. در بسیاری از موارد، فلنج های PN و Class از نظر تعداد سوراخ ها، فاصله بین سوراخ ها و ضخامت فلنج با یکدیگر تفاوت دارند و به همین دلیل امکان اتصال مستقیم آن ها وجود ندارد.

همچنین، نحوه تعیین فشار کاری در این دو استاندارد متفاوت است. در فلنج های PN، عدد درج شده معمولا فشار اسمی بر حسب بار را نشان می دهد، اما در فلنج های Class میزان تحمل فشار به دما و نوع متریال نیز بستگی دارد.

در صنایع مختلف، انتخاب صحیح فلنج و اتصالات اهمیت زیادی دارد، زیرا استفاده از استاندارد نامناسب می تواند باعث نشتی، کاهش ایمنی و آسیب به سیستم شود. به همین دلیل، در پروژه های صنعتی معمولا جداول تطبیق و استانداردهای فنی برای انتخاب تجهیزات بررسی می شوند.

در مجموع، تفاوت کلاس و pn  در فلنج و اتصالات فقط به نام گذاری محدود نمی شود و این دو استاندارد از نظر طراحی، ابعاد و کاربرد صنعتی تفاوت های مهمی با یکدیگر دارند.

تبدیل کلاس و pn چگونه انجام می شود؟

تبدیل کلاس و PN معمولا با استفاده از جداول استاندارد انجام می شود، زیرا این دو سیستم بر اساس روش های متفاوتی برای تعیین فشار کاری تعریف شده اند. به همین دلیل، نمی توان همیشه یک مقدار ثابت و دقیق برای تبدیل آن ها در نظر گرفت و عواملی مانند دما، جنس متریال و شرایط کاری نیز باید بررسی شوند.

در بسیاری از پروژه های صنعتی، برای انتخاب فلنج و اتصالات مناسب از جداول تطبیقی استفاده می شود. این جداول نشان می دهند که هر Class تقریبا معادل چه مقدار PN است. برای مثال، در بسیاری از شرایط صنعتی، Class 150 به PN20 نزدیک در نظر گرفته می شود و Class 300 نیز تقریبا معادل PN50 یا PN64 محسوب می گردد. البته این مقادیر دقیق و ثابت نیستند و باید بر اساس استاندارد فنی پروژه بررسی شوند.

یکی از نکات مهم در تبدیل Class و PN این است که فشار قابل تحمل تجهیزات دارای استاندارد Class با تغییر دما کاهش پیدا می کند، در حالی که در سیستم PN شرایط متفاوت است. به همین دلیل، در دماهای بالا ممکن است تجهیزات دارای Class عملکرد متفاوتی نسبت به فلنج های PN داشته باشند.

همچنین، هنگام تبدیل استانداردها باید به تفاوت ابعاد و سوراخ کاری فلنج ها نیز توجه شود. حتی اگر فشار کاری دو تجهیز تقریبا معادل باشد، ممکن است از نظر ابعاد امکان اتصال مستقیم آن ها وجود نداشته باشد.

در مجموع، تبدیل کلاس و PN فقط یک مقایسه عددی ساده نیست و برای انتخاب صحیح تجهیزات باید جداول استاندارد، شرایط کاری و مشخصات فنی پروژه به دقت بررسی شوند.

انتخاب PN یا Class بر اساس نوع پروژه

انتخاب PN یا Class بر اساس نوع پروژه به عوامل مختلفی مانند فشار کاری، دمای سیستم، نوع سیال و استاندارد طراحی بستگی دارد. هرکدام از این استانداردها برای بخشی از صنایع و سیستم های پایپینگ مناسب تر هستند و انتخاب اشتباه می تواند باعث افزایش هزینه یا کاهش ایمنی سیستم شود.

در پروژه های نفت، گاز، پتروشیمی و نیروگاهی معمولا از استاندارد Class استفاده می شود، زیرا بسیاری از تجهیزات این صنایع بر پایه استانداردهای ANSI و ASME طراحی شده اند. این سیستم ها معمولا در فشار و دمای بالا کار می کنند و نیاز به تجهیزات مقاوم تری دارند.

در مقابل، در پروژه های آبرسانی، تاسیسات ساختمانی، خطوط انتقال آب و سیستم های اروپایی بیشتر از استاندارد PN استفاده می شود. تجهیزات دارای استاندارد PN معمولا برای سیستم هایی با فشار مشخص و شرایط کاری عمومی تر گزینه مناسبی محسوب می شوند.

یکی دیگر از عوامل مهم در انتخاب بین PN و Class، هزینه تجهیزات و میزان دسترسی به قطعات است. در برخی پروژه ها استفاده از تجهیزات PN اقتصادی تر است، در حالی که در صنایع سنگین معمولا تجهیزات دارای استاندارد Class انتخاب می شوند.

همچنین، هماهنگی بین تمام تجهیزات سیستم اهمیت زیادی دارد. اگر بخشی از پروژه بر اساس استاندارد DIN طراحی شده باشد، استفاده از فلنج ها و اتصالات ANSI ممکن است باعث ایجاد مشکل در نصب و بهره برداری شود.

در مجموع، انتخاب PN یا Class باید بر اساس نوع پروژه، فشار کاری، دمای سیستم و استاندارد طراحی انجام شود تا عملکرد و ایمنی سیستم پایپینگ در بهترین شرایط قرار گیرد.

تفاوت کلاس و PN یکی از مهم ترین موضوعات در طراحی سیستم های لوله کشی و انتخاب فلنج و اتصالات صنعتی است. این دو استاندارد برای مشخص کردن میزان تحمل فشار تجهیزات استفاده می شوند، اما بر پایه استانداردهای متفاوتی تعریف شده اند.

در این مقاله مرکزآهن، فرق کلاس و PN از نظر استاندارد ANSI و DIN، نحوه نمایش فشار کاری، کاربردهای صنعتی و تفاوت در فلنج و اتصالات بررسی شد. همچنین مشخص شد که استاندارد Class بیشتر در صنایع نفت، گاز و پتروشیمی استفاده می شود، در حالی که PN در پروژه های آبرسانی و سیستم های اروپایی کاربرد بیشتری دارد.

همچنین، مقایسه کلاس و PN نشان داد که انتخاب صحیح این استانداردها باید بر اساس فشار کاری، دمای سیستم، نوع پروژه و استاندارد طراحی انجام شود تا تجهیزات عملکرد ایمن و مناسبی داشته باشند.
