راهنمای جامع کوپلینگ لوله
دسترسی سریع به محتوای این مطلب
کوپلینگ لوله یکی از اتصالات مهم در سیستم های لوله کشی است که برای متصل کردن دو لوله به یکدیگر، افزایش طول مسیر، تعمیر بخش آسیب دیده یا ایجاد یک اتصال قابل باز شدن استفاده می شود. این قطعه در ظاهر ساختار ساده ای دارد، اما انتخاب نادرست آن می تواند باعث نشتی، افت فشار، خوردگی اتصال یا حتی جدا شدن لوله ها شود. جنس لوله، نوع سیال، دمای کار، فشار داخلی و شرایط محیطی از مهم ترین مواردی هستند که هنگام انتخاب کوپلینگ باید بررسی شوند. برای مثال، قطعه ای که در لوله کشی آب سرد ساختمان استفاده می شود، لزوما برای انتقال بخار، مواد شیمیایی یا گاز مناسب نیست. همچنین تغییرات قیمت آهن می تواند هزینه خرید کوپلینگ های فولادی، چدنی و گالوانیزه را تحت تاثیر قرار دهد؛ به همین دلیل فقط قیمت اولیه نباید معیار انتخاب باشد و طول عمر اتصال نیز باید در نظر گرفته شود.
کوپلینگ ها در مدل های رزوه ای، جوشی، فشاری، فلنجی، شیاردار، انعطاف پذیر، پلی اتیلن و PVC تولید می شوند و هر مدل برای شرایط مشخصی مناسب است. بعضی از آنها اتصال دائمی و بسیار محکم ایجاد می کنند و بعضی دیگر برای تعمیر سریع یا باز کردن دوره ای خط لوله کاربرد دارند. سایز، ضخامت، جنس بدنه، نوع آب بندی و استاندارد تولید این قطعات نیز با یکدیگر متفاوت است. بنابراین هنگام بررسی قیمت لوله و هزینه اجرای یک خط انتقال، باید قیمت و مشخصات اتصال دهنده ها نیز محاسبه شود؛ زیرا استفاده از کوپلینگ نامناسب ممکن است هزینه تعمیر، توقف سیستم و تعویض قطعات را افزایش دهد. در این راهنمای جامع، ساختار کوپلینگ، انواع آن، روش نصب، کاربردها، مزایا، معایب و عوامل موثر بر انتخاب مدل مناسب با زبانی ساده بررسی می شود تا خریدار یا مجری بتواند تصمیم دقیق تری بگیرد.

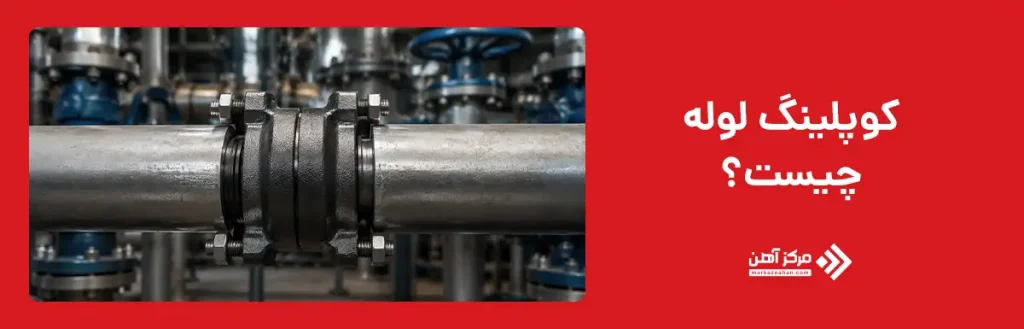

کوپلینگ لوله چیست؟
برای پاسخ به این پرسش که کوپلینگ لوله چیست، می توان آن را قطعه ای تعریف کرد که دو انتهای لوله را در امتداد یکدیگر قرار می دهد و میان آنها یک اتصال ایمن و آب بندی شده به وجود می آورد. این قطعه معمولا به شکل استوانه ای تولید می شود و دو سر لوله در داخل یا دو طرف آن قرار می گیرند. روش نگهداری لوله ها با توجه به نوع کوپلینگ می تواند از طریق رزوه، جوشکاری، فشار مکانیکی، پیچ و مهره، شیار یا چسب مخصوص انجام شود. کوپلینگ در شبکه های آب رسانی، فاضلاب، آتش نشانی، نفت، گاز، تاسیسات ساختمانی، کشاورزی و خطوط صنعتی کاربرد دارد. به همین دلیل هنگام برآورد قیمت تجهیزات ساختمانی، باید هزینه کوپلینگ و سایر اجزای اتصال نیز در کنار هزینه شیرآلات، لوله ها و تجهیزات اصلی در نظر گرفته شود. کوپلینگ مناسب علاوه بر متصل کردن لوله ها، باید از خروج سیال جلوگیری کند و در برابر فشار، دما و نیروهای وارد شده بر خط مقاومت کافی داشته باشد.
تمام کوپلینگ ها عملکرد یکسانی ندارند و تفاوت میان آنها فقط به جنس بدنه محدود نمی شود. بعضی مدل ها کاملا صلب هستند و اجازه حرکت به لوله نمی دهند، در حالی که مدل های انعطاف پذیر می توانند مقدار محدودی لرزش، انبساط حرارتی یا جابه جایی را جذب کنند. برخی کوپلینگ ها نیز برای اتصال لوله هایی با قطر یا جنس متفاوت ساخته می شوند. شناخت انواع کوپلینگ کمک می کند اتصال متناسب با جنس لوله، فشار کاری، نوع سیال و شرایط نصب انتخاب شود. برای نمونه، کوپلینگ جوشی معمولا در خطوط فلزی دارای فشار یا دمای بالا کاربرد دارد، اما کوپلینگ فشاری می تواند نصب سریع تری داشته باشد و برای بعضی شبکه های آب و لوله های پلی اتیلن مناسب باشد. کوپلینگ شیاردار نیز با استفاده از شیار انتهای لوله، واشر آب بندی و پوسته فلزی پیچ شونده عمل می کند و در بسیاری از تاسیسات صنعتی، تجاری و آتش نشانی مورد استفاده قرار می گیرد.
اجزای تشکیل دهنده کوپلینگ لوله
کوپلینگ لوله با توجه به نوع و روش اتصال، از چند بخش اصلی تشکیل می شود. مهم ترین بخش آن بدنه است که دو سر لوله را در یک راستا نگه می دارد. بدنه کوپلینگ ممکن است از فولاد، چدن، استیل، برنج، پلی اتیلن یا PVC ساخته شود. جنس بدنه باید با فشار کاری، دمای سیال و شرایط محیطی هماهنگ باشد تا در طول زمان دچار ترک، خوردگی یا تغییر شکل نشود. در میان اتصالات لوله، کیفیت بدنه کوپلینگ تاثیر زیادی بر استحکام و دوام محل اتصال دارد.
در بسیاری از مدل های کوپلینگ، واشر آب بندی نیز وجود دارد. این واشر معمولا از لاستیک هایی مانند EPDM یا NBR ساخته می شود و وظیفه آن جلوگیری از نشتی سیال است. نوع واشر باید متناسب با آب، روغن، گاز، مواد شیمیایی یا سیال عبوری انتخاب شود.
کوپلینگ های فشاری، شیاردار و انعطاف پذیر معمولا دارای پیچ، مهره، حلقه فشاری یا گیره نگهدارنده هستند. این قطعات با ایجاد فشار یکنواخت، لوله را داخل کوپلینگ ثابت می کنند. در برخی مدل ها نیز حلقه ضد کشش به کار می رود تا لوله در اثر فشار داخلی از محل اتصال خارج نشود.
ساختار کوپلینگ با توجه به نوع آن متفاوت است. برای مثال، کوپلینگ جوشی ممکن است فقط یک بدنه فلزی داشته باشد، اما مدل شیاردار از بدنه دو تکه، واشر و پیچ و مهره تشکیل می شود. کیفیت تمام این اجزا در دوام، آب بندی و ایمنی اتصال تاثیر مستقیم دارد.

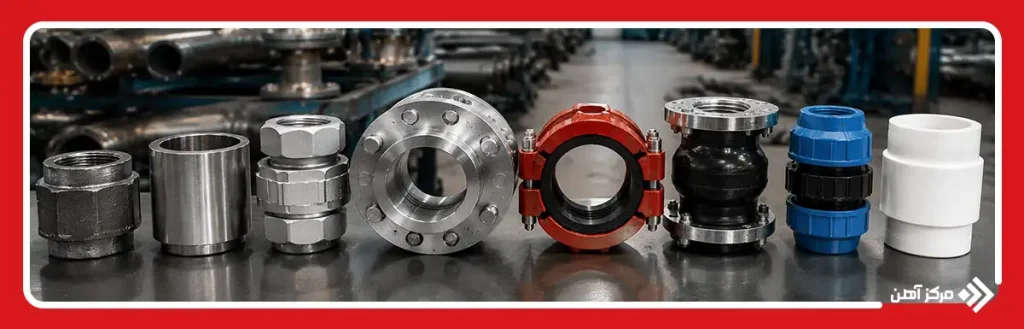

انواع کوپلینگ لوله
انواع کوپلینگ لوله بر اساس جنس، روش اتصال، میزان تحمل فشار و نوع کاربرد دسته بندی می شوند. هر مدل برای شرایط مشخصی ساخته شده و نمی توان از یک نوع کوپلینگ در همه خطوط لوله استفاده کرد. برای مثال، کوپلینگ لوله فلزی معمولا در شبکه های صنعتی، تاسیسات ساختمانی و خطوطی که فشار یا دمای بالاتری دارند به کار می رود. در مقابل، مدل های پلی اتیلن و PVC بیشتر در شبکه های آب رسانی، کشاورزی و فاضلاب مورد استفاده قرار می گیرند.
روش اتصال نیز در انتخاب کوپلینگ اهمیت زیادی دارد. بعضی مدل ها با رزوه بسته می شوند، بعضی نیاز به جوشکاری دارند و برخی دیگر با فشار، پیچ و مهره یا شیار روی لوله نصب می شوند. در بعضی خطوط فلزی از بوشن فلزی نیز برای اتصال دو لوله هم قطر استفاده می شود، اما کوپلینگ ها از نظر ساختار، روش آب بندی و کاربرد تنوع بیشتری دارند. کوپلینگ های رزوه ای و فشاری معمولا نصب ساده تری دارند، اما مدل های جوشی برای اتصالات دائمی مناسب تر هستند.
به طور کلی، کوپلینگ لوله ای در مدل های رزوه ای، جوشی، فشاری، فلنجی، شیاردار، انعطاف پذیر، پلی اتیلن و PVC تولید می شود. شناخت تفاوت این مدل ها باعث می شود خریدار بر اساس نوع لوله، فشار کاری، سیال عبوری، شرایط محیطی و روش تعمیر، انتخاب دقیق تری داشته باشد.
کوپلینگ لوله رزوه ای
کوپلینگ لوله رزوه ای یکی از ساده ترین مدل های اتصال در کوپلینگ لوله کشی است. سطح داخلی این قطعه دارای رزوه است و دو لوله که انتهای آنها رزوه شده، از دو طرف داخل کوپلینگ بسته می شوند. برای جلوگیری از نشتی نیز معمولا از نوار تفلون یا خمیر آب بندی مناسب استفاده می شود.
این نوع کوپلینگ بیشتر در لوله های فلزی با قطر کم، خطوط آب، هوای فشرده، گاز و برخی تاسیسات ساختمانی کاربرد دارد. نصب آن به تجهیزات پیچیده نیاز ندارد و در صورت خرابی نیز می توان اتصال را باز و قطعه را تعویض کرد. البته رزوه ها باید سالم، تمیز و هم راستا باشند؛ زیرا بستن کج یا بیش از حد کوپلینگ می تواند باعث آسیب دیدن رزوه و ایجاد نشتی شود.
مزیت اصلی مدل رزوه ای، نصب سریع و امکان باز کردن اتصال است. در مقابل، این نوع کوپلینگ برای خطوطی که لرزش شدید، فشار بسیار بالا یا تغییرات دمایی زیاد دارند، همیشه بهترین انتخاب نیست. همچنین در محیط های مرطوب باید از مدل مقاوم در برابر خوردگی استفاده شود تا رزوه ها زنگ نزنند و اتصال ضعیف نشود.
کوپلینگ لوله جوشی
کوپلینگ لوله جوشی برای ایجاد اتصال دائمی میان دو لوله فلزی استفاده می شود. در این روش، دو سر لوله داخل یا کنار کوپلینگ قرار می گیرند و محل اتصال با جوشکاری کامل می شود. این مدل بیشتر در خطوط صنعتی، شبکه های انتقال نفت و گاز، تاسیسات دارای فشار بالا و مسیرهایی که باز کردن مداوم اتصال لازم نیست کاربرد دارد.
مهم ترین مزیت کوپلینگ جوشی، استحکام مناسب و کاهش احتمال نشتی در صورت اجرای صحیح جوش است. با این حال، کیفیت اتصال به مهارت جوشکار، تمیزی سطح، نوع الکترود و هماهنگی جنس کوپلینگ با لوله بستگی دارد. اگر جوش به درستی اجرا نشود، احتمال ایجاد ترک، سوراخ یا ضعف در محل اتصال وجود دارد.
این نوع کوپلینگ معمولا برای تعمیرات سریع یا محل هایی که نیاز به باز و بسته شدن دوره ای دارند مناسب نیست. همچنین نصب آن به تجهیزات جوشکاری و رعایت نکات ایمنی نیاز دارد.

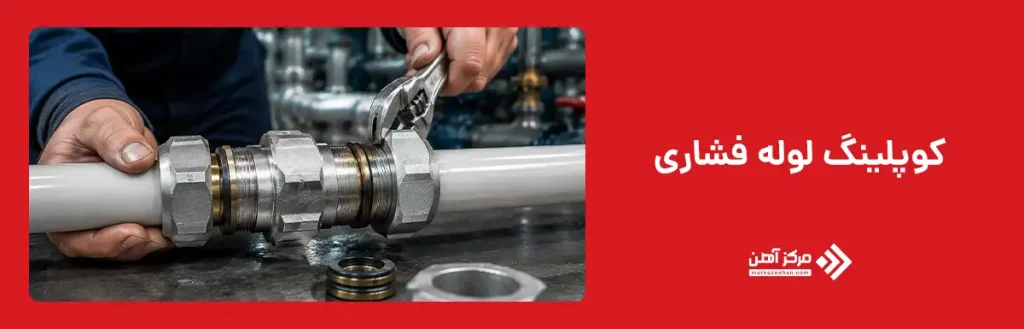

کوپلینگ لوله فشاری
کوپلینگ لوله فشاری بدون جوشکاری و معمولا با استفاده از مهره، حلقه فشاری و واشر آب بندی نصب می شود. با سفت شدن مهره، حلقه و واشر روی سطح لوله فشار وارد می کنند و اتصال آب بندی می شود. این مدل در لوله کشی آب، شبکه های کشاورزی، برخی خطوط هوای فشرده و تعمیر بخش های آسیب دیده کاربرد دارد.
نصب سریع و امکان باز کردن اتصال از مهم ترین مزایای کوپلینگ فشاری است. این ویژگی باعث می شود در پروژه هایی که زمان اجرا اهمیت دارد، استفاده از آن آسان تر باشد. با این حال، سطح لوله باید صاف، تمیز و بدون ترک باشد تا واشر بتواند آب بندی مناسبی ایجاد کند.
سفت کردن بیش از حد مهره ممکن است به واشر یا بدنه آسیب بزند و سفت کردن کم نیز می تواند باعث نشتی شود. به همین دلیل رعایت دستور نصب سازنده اهمیت زیادی دارد.
کوپلینگ لوله فلنجی
کوپلینگ لوله فلنجی برای اتصال دو بخش از خط لوله یا متصل کردن لوله به شیر، پمپ و سایر تجهیزات استفاده می شود. برای شناخت بهتر این مدل، ابتدا باید دانست فلنج چیست. فلنج قطعه ای گرد و سوراخ دار است که با استفاده از پیچ، مهره و واشر، یک اتصال قابل باز شدن میان لوله ها یا تجهیزات ایجاد می کند.
این نوع کوپلینگ در خطوط صنعتی، شبکه های آب، تاسیسات موتورخانه، نفت، گاز و سیستم های دارای قطر بالا کاربرد دارد. مهم ترین مزیت آن، دسترسی آسان به محل اتصال و امکان تعویض قطعات بدون برش لوله است. برای جلوگیری از نشتی، واشر باید با نوع سیال، فشار و دمای سیستم هماهنگ باشد.
در زمان نصب، پیچ ها باید به صورت مرحله ای و ضربدری سفت شوند تا فشار یکنواختی روی واشر وارد شود. سفت کردن نامنظم پیچ ها می تواند باعث کج شدن فلنج یا ایجاد نشتی شود. وزن بیشتر، فضای نصب بزرگ تر و هزینه بالاتر از معایب این مدل نسبت به برخی اتصالات ساده تر است.
کوپلینگ لوله شیاردار
کوپلینگ لوله شیاردار از یک واشر لاستیکی، پوسته فلزی دو تکه و پیچ و مهره تشکیل می شود. برای نصب آن، در نزدیکی انتهای هر لوله یک شیار ایجاد می شود. سپس واشر روی محل اتصال قرار می گیرد و دو بخش فلزی کوپلینگ دور آن بسته می شوند.
این مدل در سیستم های آتش نشانی، موتورخانه ها، شبکه های آب، تهویه و برخی خطوط صنعتی کاربرد زیادی دارد. نصب سریع، نیاز نداشتن به جوشکاری و امکان باز کردن اتصال از مهم ترین مزایای کوپلینگ شیاردار هستند. این ویژگی ها زمان اجرای پروژه و مدت توقف خط را کاهش می دهند.
شیار لوله باید عمق و ابعاد استاندارد داشته باشد؛ زیرا شیار نامناسب می تواند استحکام اتصال را کم کند. واشر نیز باید متناسب با سیال و دمای کار انتخاب شود. سفت کردن بیش از حد یا نامساوی پیچ ها ممکن است به واشر آسیب بزند و باعث نشتی شود. بازرسی دوره ای پیچ ها و وضعیت واشر برای حفظ ایمنی اتصال ضروری است.

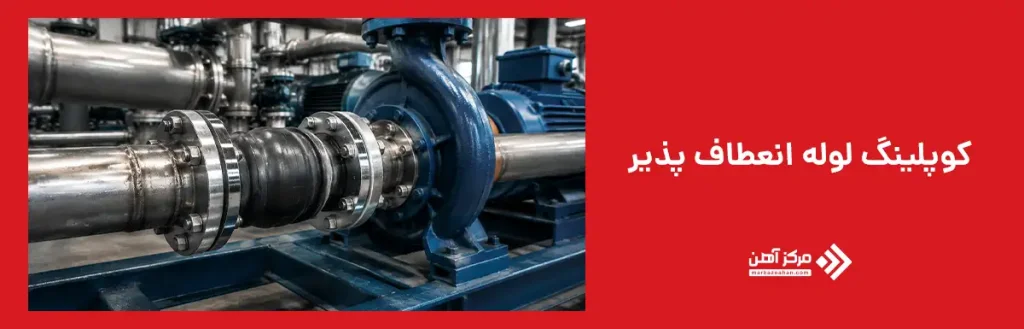

کوپلینگ لوله انعطاف پذیر
کوپلینگ لوله انعطاف پذیر برای اتصال دو لوله و کنترل مقدار محدودی لرزش، جابه جایی یا انبساط و انقباض خط استفاده می شود. این مدل معمولا دارای بدنه فلزی یا لاستیکی و بخش آب بندی انعطاف پذیر است. وجود قسمت نرم تر در ساختار کوپلینگ باعث می شود فشار ناشی از حرکت تجهیزات یا تغییر دما کمتر به لوله منتقل شود.
این نوع کوپلینگ در نزدیکی پمپ ها، کمپرسورها، موتورخانه ها، سیستم های تهویه و خطوطی که لرزش دارند کاربرد بیشتری دارد. نصب آن می تواند از انتقال صدای تجهیزات و ضربه های مکانیکی به بخش های دیگر لوله کشی جلوگیری کند. با این حال، کوپلینگ انعطاف پذیر برای جبران حرکت های بسیار زیاد یا نصب نادرست خط طراحی نشده است.
هنگام انتخاب این مدل باید مقدار فشار، دما، نوع سیال و میزان حرکت مجاز بررسی شود. اگر کوپلینگ بیش از ظرفیت خود کشیده، خم یا فشرده شود، احتمال پارگی بخش لاستیکی یا نشتی افزایش پیدا می کند. بازدید دوره ای نیز برای تشخیص ترک، پوسیدگی یا شل شدن بست ها ضروری است.
کوپلینگ لوله پلی اتیلن
کوپلینگ لوله پلی اتیلن برای اتصال لوله های پلی اتیلنی در شبکه های آب رسانی، آبیاری، کشاورزی، فاضلاب و برخی خطوط صنعتی استفاده می شود. این اتصال در مدل های پیچی، جوشی و الکتروفیوژن تولید می شود. انتخاب مدل مناسب به قطر لوله، فشار کاری و نوع پروژه بستگی دارد.
کوپلینگ پیچی پلی اتیلن معمولا از بدنه، مهره، واشر، حلقه فشاری و قطعه نگهدارنده تشکیل می شود. نصب این مدل ساده است و برای سایزهای کوچک و متوسط کاربرد زیادی دارد. در مقابل، کوپلینگ های جوشی و الکتروفیوژن برای ایجاد اتصال دائمی تر و تحمل فشار بالاتر مناسب هستند.
مقاومت در برابر خوردگی، وزن کم و نصب آسان از مهم ترین مزایای این مدل است. با این حال، سطح لوله باید صاف و تمیز باشد و لوله به اندازه کافی داخل اتصال قرار بگیرد. استفاده از کوپلینگ بی کیفیت یا سفت کردن نادرست مهره می تواند باعث نشتی یا خارج شدن لوله از اتصال شود.
کوپلینگ لوله PVC
کوپلینگ لوله PVC برای اتصال دو لوله پلاستیکی در شبکه های آب، فاضلاب، آبیاری، استخر و برخی سیستم های تهویه استفاده می شود. این مدل معمولا به صورت ساده، رزوه ای یا چسبی تولید می شود. در نوع چسبی، سطح داخلی کوپلینگ و قسمت بیرونی لوله با چسب مخصوص PVC پوشانده می شود و سپس دو قطعه داخل یکدیگر قرار می گیرند.
وزن کم، مقاومت در برابر زنگ زدگی، قیمت مناسب و نصب ساده از مهم ترین مزایای این نوع کوپلینگ هستند. به همین دلیل در بسیاری از پروژه های ساختمانی و کشاورزی مورد استفاده قرار می گیرد. با این حال، PVC در برابر ضربه شدید، دمای بسیار بالا و بعضی مواد شیمیایی مقاومت محدودی دارد و باید بر اساس شرایط خط انتخاب شود.
برای نصب صحیح، سطح لوله باید تمیز، خشک و بدون چربی باشد. همچنین لوله باید به صورت صاف بریده و لبه آن پلیسه گیری شود. استفاده بیش از حد از چسب یا حرکت دادن اتصال پیش از خشک شدن کامل می تواند کیفیت آب بندی را کاهش دهد. انتخاب سایز دقیق کوپلینگ نیز اهمیت زیادی دارد؛ زیرا کوچک ترین اختلاف در قطر ممکن است باعث نشتی یا ضعف اتصال شود.
جدول مقایسه انواع کوپلینگ لوله
انواع کوپلینگ لوله از نظر روش نصب، جنس، میزان تحمل فشار و امکان باز شدن با یکدیگر تفاوت دارند. جدول زیر مقایسه کلی میان مدل های رایج را نشان می دهد. مقادیر دقیق فشار و دمای قابل تحمل باید از کاتالوگ سازنده بررسی شود.
| نوع کوپلینگ | روش اتصال | کاربرد رایج | امکان باز شدن | ویژگی اصلی |
|---|---|---|---|---|
| رزوه ای | رزوه و نوار آب بندی | آب، گاز و هوای فشرده | دارد | نصب ساده |
| جوشی | جوشکاری | خطوط صنعتی و پرفشار | ندارد | اتصال دائمی |
| فشاری | مهره، حلقه و واشر | آب رسانی و کشاورزی | دارد | نصب سریع |
| فلنجی | فلنج، پیچ و واشر | پمپ، شیر و خطوط بزرگ | دارد | تعمیر آسان |
| شیاردار | شیار، پوسته و پیچ | آتش نشانی و موتورخانه | دارد | سرعت اجرای بالا |
| انعطاف پذیر | بست و بخش لاستیکی | نزدیکی پمپ و تجهیزات لرزشی | معمولا دارد | جذب لرزش محدود |
| پلی اتیلن | پیچی، جوشی یا الکتروفیوژن | آبیاری و آب رسانی | وابسته به مدل | مقاوم در برابر خوردگی |
| PVC | چسبی یا رزوه ای | فاضلاب و آب کم فشار | وابسته به مدل | سبک و اقتصادی |
برای انتخاب میان این مدل ها نباید فقط به سرعت نصب یا قیمت توجه کرد. فشار کاری، دمای سیال، جنس لوله، احتمال لرزش، شرایط محیطی و نیاز به تعمیرات دوره ای نیز باید بررسی شوند. برای مثال، مدل جوشی برای یک خط دائمی و پرفشار مناسب است، اما در محلی که اتصال باید مرتب باز شود، کوپلینگ فلنجی یا شیاردار انتخاب کاربردی تری خواهد بود.
نحوه نصب کوپلینگ لوله
نحوه نصب کوپلینگ لوله به نوع اتصال، جنس لوله و ساختار قطعه بستگی دارد. با این حال، در بیشتر مدل ها ابتدا باید دو سر لوله کاملا تمیز، صاف و هم راستا شوند. وجود زنگ زدگی، چربی، پلیسه یا ترک روی سطح لوله می تواند باعث کاهش کیفیت اتصال و ایجاد نشتی شود. همچنین باید پیش از نصب، سایز کوپلینگ با قطر خارجی یا داخلی لوله مطابقت داده شود.
در کوپلینگ رزوه ای، رزوه های لوله با نوار تفلون یا خمیر آب بندی پوشانده می شوند و سپس کوپلینگ با فشار مناسب بسته می شود. در مدل جوشی، دو سر لوله داخل کوپلینگ قرار می گیرند و جوشکاری باید به صورت یکنواخت و بدون حفره انجام شود. کوپلینگ فشاری نیز با قرار دادن واشر، حلقه نگهدارنده و مهره نصب می شود و مهره باید طبق دستور سازنده سفت شود.
در کوپلینگ شیاردار، ابتدا شیار استاندارد روی لوله ایجاد می شود. سپس واشر لاستیکی روی محل اتصال قرار می گیرد و پوسته فلزی با پیچ و مهره بسته می شود. در مدل PVC نیز سطح لوله و داخل کوپلینگ با چسب مخصوص پوشانده می شود و تا زمان خشک شدن نباید اتصال حرکت کند.
پس از پایان نصب، خط لوله باید به صورت مرحله ای تحت فشار قرار گیرد. بررسی نشتی، کنترل هم راستایی و بازبینی پیچ ها از مهم ترین کارهایی هستند که پیش از بهره برداری باید انجام شوند.

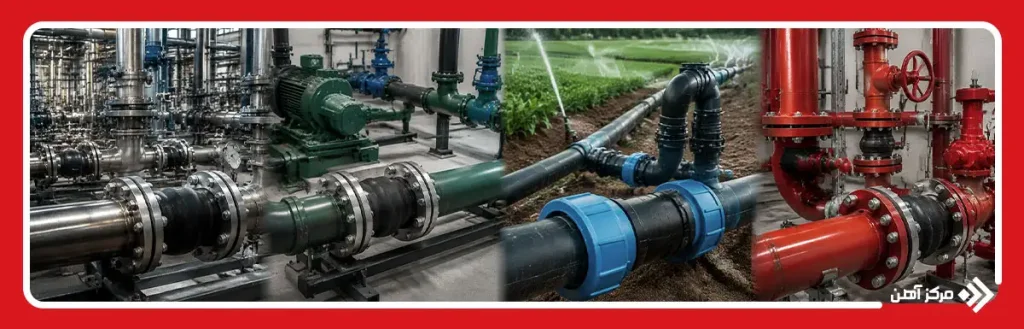

کاربرد کوپلینگ لوله در صنایع مختلف
کوپلینگ لوله در بسیاری از صنایع برای اتصال، تعمیر یا تغییر مسیر خطوط لوله استفاده می شود. در تاسیسات ساختمانی، این قطعه در شبکه های آب سرد و گرم، فاضلاب، آتش نشانی و موتورخانه کاربرد دارد. در این بخش ها نوع کوپلینگ باید با فشار، دما و جنس لوله هماهنگ باشد تا اتصال در طول زمان دچار نشتی نشود.
در صنایع نفت، گاز و پتروشیمی، کوپلینگ های فلزی، جوشی و فلنجی بیشتر مورد استفاده قرار می گیرند. این خطوط معمولا فشار و دمای بالاتری دارند و اتصال باید مقاومت کافی در برابر خوردگی و مواد شیمیایی داشته باشد. در برخی بخش ها نیز از مدل های قابل باز شدن استفاده می شود تا تعمیر و تعویض تجهیزات آسان تر انجام شود.
در کشاورزی و شبکه های آبیاری، کوپلینگ های پلی اتیلن و فشاری رایج تر هستند. این مدل ها وزن کمی دارند، سریع نصب می شوند و در برابر رطوبت و زنگ زدگی مقاوم هستند. کوپلینگ لوله ای در شبکه های آبیاری قطره ای، انتقال آب چاه و اتصال لوله های مزرعه کاربرد زیادی دارد.
در صنایع غذایی، دارویی و بهداشتی نیز انتخاب جنس اهمیت بالایی دارد. در این محیط ها معمولا از کوپلینگ های استیل ضد زنگ استفاده می شود تا سطح اتصال به راحتی تمیز شود و با سیال واکنش ندهد. در سیستم های تهویه، پمپ خانه ها و کارخانه ها نیز مدل های انعطاف پذیر برای کاهش انتقال لرزش و صدا به خط لوله به کار می روند.
مزایا و معایب استفاده از کوپلینگ لوله
استفاده از کوپلینگ لوله باعث می شود اتصال دو بخش از خط با سرعت و دقت بیشتری انجام شود. این قطعه در بسیاری از پروژه ها نیاز به برش گسترده یا تغییر کامل مسیر را کاهش می دهد و برای تعمیر بخش های آسیب دیده نیز کاربرد دارد. بعضی مدل ها مانند کوپلینگ رزوه ای، فشاری، فلنجی و شیاردار قابل باز شدن هستند و در زمان سرویس یا تعویض تجهیزات، دسترسی آسان تری ایجاد می کنند.
از دیگر مزایای کوپلینگ لوله می توان به تنوع زیاد در جنس و روش نصب اشاره کرد. برای لوله های فلزی، پلی اتیلن، PVC و خطوط دارای فشار یا دمای متفاوت، مدل های جداگانه ای وجود دارد. برخی کوپلینگ ها نیز می توانند مقدار محدودی لرزش و حرکت خط را کنترل کنند. این ویژگی در نزدیکی پمپ، موتور و تجهیزات دوار اهمیت زیادی دارد.
در مقابل، انتخاب یا نصب نادرست کوپلینگ می تواند باعث نشتی و کاهش ایمنی سیستم شود. برای مثال، واشر نامناسب در برابر حرارت یا مواد شیمیایی به سرعت فرسوده می شود. سفت کردن کم یا بیش از حد پیچ ها نیز ممکن است آب بندی را ضعیف کند. در مدل های فلزی، خوردگی یکی از مشکلات مهم است و در مدل های پلاستیکی نیز ضربه یا دمای بالا می تواند به اتصال آسیب بزند.
همچنین همه کوپلینگ ها برای فشار بالا یا حرکت زیاد مناسب نیستند. بنابراین پیش از خرید باید محدودیت های فنی هر مدل بررسی شود. بازدید دوره ای، کنترل نشتی و تعویض به موقع واشرها نیز برای حفظ عملکرد مناسب اتصال ضروری است.
عوامل موثر بر انتخاب کوپلینگ لوله
برای انتخاب کوپلینگ لوله مناسب، ابتدا باید جنس و قطر لوله مشخص شود. کوپلینگ انتخاب شده باید از نظر اندازه با قطر لوله هماهنگ باشد و برای جنس آن، مانند فولاد، چدن، استیل، پلی اتیلن یا PVC طراحی شده باشد. استفاده از اتصال نامتناسب می تواند باعث ضعف آب بندی یا آسیب دیدن لوله شود.
فشار و دمای کاری نیز اهمیت زیادی دارند. هر کوپلینگ تا محدوده مشخصی از فشار و دما قابل استفاده است. در لوله های پلاستیکی، افزایش دما می تواند فشار قابل تحمل سیستم را کاهش دهد؛ بنابراین بررسی هم زمان فشار و دما ضروری است. در مدل های دارای واشر نیز جنس واشر باید با دمای کار و ماده عبوری سازگار باشد.
نوع سیال عامل مهم دیگری است. کوپلینگ مورد استفاده برای آب آشامیدنی ممکن است برای روغن، سوخت، بخار یا مواد شیمیایی مناسب نباشد. شرایط محیط نصب، احتمال خوردگی، میزان لرزش و امکان جابه جایی لوله نیز باید بررسی شوند. برای محیط های مرطوب یا خورنده، مدل های استیل، گالوانیزه یا پلاستیکی مناسب می توانند دوام بیشتری داشته باشند.
در پایان باید روش نصب، امکان تعمیر، استاندارد تولید و هزینه کلی پروژه بررسی شود. اگر اتصال باید در آینده باز شود، مدل فلنجی، رزوه ای یا شیاردار انتخاب مناسب تری است. اما برای یک اتصال دائمی، کوپلینگ جوشی می تواند کاربردی باشد. انتخاب نهایی باید بر اساس مشخصات فنی سازنده انجام شود، نه فقط قیمت یا ظاهر قطعه.
کوپلینگ لوله یکی از قطعات اصلی در سیستم های لوله کشی است که برای اتصال دو لوله، تعمیر مسیر، افزایش طول خط یا ایجاد امکان باز و بسته کردن اتصال به کار می رود. این قطعه در مدل های رزوه ای، جوشی، فشاری، فلنجی، شیاردار، انعطاف پذیر، پلی اتیلن و PVC تولید می شود و هر مدل برای شرایط مشخصی مناسب است. بنابراین نمی توان یک نوع کوپلینگ را برای همه پروژه ها انتخاب کرد.
برای انتخاب صحیح باید جنس و قطر لوله، نوع سیال، فشار کاری، دمای سیستم، شرایط محیطی و روش نصب بررسی شود. کیفیت بدنه، واشر، پیچ ها و قطعات نگهدارنده نیز تاثیر مستقیمی بر دوام و آب بندی اتصال دارد. استفاده از کوپلینگ نامناسب ممکن است باعث نشتی، خوردگی، افت فشار یا جدا شدن لوله شود.
در نهایت، نصب صحیح به اندازه انتخاب محصول اهمیت دارد. تمیز بودن سطح لوله، هم راستا بودن دو سر اتصال، استفاده از واشر مناسب و سفت کردن اصولی پیچ ها از مهم ترین نکات اجرایی هستند. همچنین پس از نصب باید تست نشتی و فشار انجام شود. بررسی مشخصات فنی سازنده و خرید از فروشنده معتبر می تواند احتمال خرابی کوپلینگ لوله کشی را کاهش دهد و عمر سیستم را افزایش دهد.
سوالات متداول
کوپلینگ لوله یک نام کلی برای اتصال دو لوله است و می تواند به صورت جوشی، فشاری، شیاردار یا انعطاف پذیر تولید شود. بوشن معمولا یک اتصال کوتاه رزوه ای است که بیشتر برای متصل کردن دو لوله هم قطر به کار می رود.
انتخاب مدل مناسب به مقدار فشار، دما و جنس لوله بستگی دارد. کوپلینگ های جوشی، فلنجی و بعضی مدل های شیاردار معمولا برای خطوط تحت فشار مناسب تر هستند، اما ظرفیت دقیق آنها باید از کاتالوگ سازنده بررسی شود.
ابتدا دو سر لوله باید تمیز، صاف و هم راستا شوند. سپس کوپلینگ لوله ای با توجه به مدل آن از طریق رزوه، جوشکاری، فشار، پیچ و مهره، شیار یا چسب نصب می شود و در پایان باید تست نشتی انجام شود.
انتخاب سایز صحیح، استفاده از واشر مناسب، تمیز کردن سطح لوله و سفت کردن یکنواخت پیچ ها از مهم ترین روش های جلوگیری از نشتی هستند. بررسی دوره ای اتصال نیز می تواند خرابی واشر یا شل شدن قطعات را زودتر مشخص کند.
کوپلینگ انعطاف پذیر می تواند مقدار محدودی لرزش، حرکت و انبساط خط را جذب کند. در مقابل، مدل صلب دو لوله را کاملا ثابت نگه می دارد و اجازه جابه جایی قابل توجه به آنها نمی دهد.
هنگام بررسی انواع کوپلینگ لوله باید به جنس و قطر لوله، فشار، دما، نوع سیال، شرایط محیطی، میزان لرزش، روش نصب و امکان تعمیر توجه کرد. انتخاب کوپلینگ لوله فلزی یا پلاستیکی نیز باید بر اساس همین شرایط انجام شود.
