فرق لوله تک لایه، سه لایه و پنج لایه در چیست؟

فرق لوله تک لایه، سه لایه و پنج لایه فقط در تعداد لایه های تشکیل دهنده آنها خلاصه نمی شود؛ هر یک از این لوله ها از نظر جنس مواد، رفتار در برابر فشار و دما، میزان انبساط، مقاومت مکانیکی، انعطاف پذیری و نوع کاربرد ویژگی متفاوتی دارند. به همین دلیل، انتخاب لوله مناسب باید براساس شرایط واقعی شبکه تاسیساتی انجام شود، نه صرفا ظاهر محصول یا قیمت اولیه آن. همان طور که بررسی قیمت آهن امروز در برآورد هزینه سازه اهمیت دارد، در بخش تاسیسات نیز شناخت ساختار و عملکرد لوله ها می تواند از هزینه های ناشی از خرابی، افت فشار، نشتی یا تعویض زودهنگام جلوگیری کند. در ادامه، تفاوت لوله های تک لایه، سه لایه و پنج لایه را از جنبه های فنی و اجرایی بررسی می کنیم تا مشخص شود هر سیستم برای چه شرایطی انتخاب مناسب تری است.

تفاوت لوله تک لایه، سه لایه و پنج لایه

برای مقایسه دقیق این سه گروه باید توجه داشت که عبارت های تک لایه، سه لایه و پنج لایه الزاما یک جنس ثابت را مشخص نمی کنند. این اصطلاحات قبل از هر چیز به ساختار مقطع لوله اشاره دارند و جنس پلیمر، نوع لایه تقویت کننده، استاندارد تولید و کاربرد طراحی شده هر محصول باید جداگانه بررسی شود. بنابراین هنگام مقایسه قیمت لوله نیز نمی توان فقط تعداد لایه ها را معیار قرار داد؛ زیرا مواد اولیه، فناوری تولید، نوع اتصال و کلاس کاری تاثیر مستقیمی بر قیمت و عملکرد نهایی دارند.

در بازار تاسیسات، لوله تک لایه معمولا به محصولاتی با ساختار پلیمری یکنواخت مانند برخی لوله های PP-R، PE یا PEX گفته می شود. لوله سه لایه می تواند دارای یک لایه تقویت کننده میان دو لایه پلیمری باشد و لوله پنج لایه نیز معمولا ساختاری مرکب مانند PEX-AL-PEX یا PE-RT-AL-PE-RT دارد. همین تفاوت ساختاری سبب می شود رفتار سه سیستم در شرایط عملیاتی یکسان متفاوت باشد.

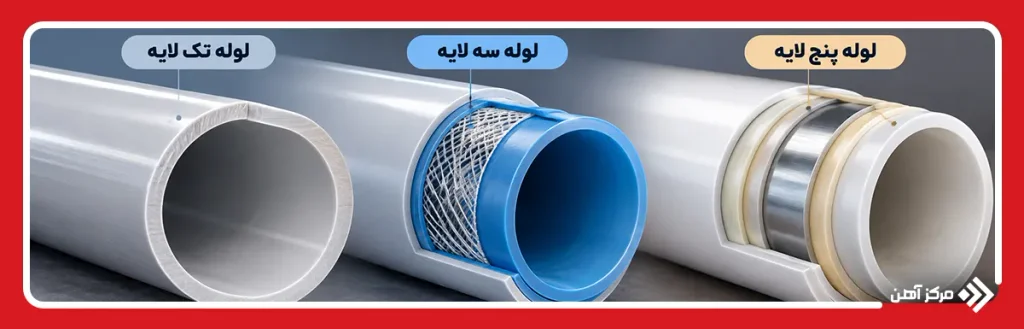

تفاوت در ساختار و تعداد لایه ها

اولین تفاوت، مستقیما به معماری مقطع لوله مربوط است. لوله تک لایه از یک بدنه پیوسته تشکیل می شود و تمام ضخامت آن عمدتا از یک خانواده ماده پلیمری ساخته شده است. برای مثال برخی لوله های پلی اتیلن دارای دیواره ای یکنواخت هستند و عملکرد آنها به گرید پلیمر، ضخامت دیواره و نسبت ابعادی استاندارد وابسته است. بنابراین بررسی قیمت لوله پلی اتیلن نیز باید همراه با توجه به گرید، فشار اسمی و قطر انجام شود؛ زیرا دو لوله با قطر مشابه ممکن است از نظر ضخامت و کلاس کاری تفاوت قابل توجهی داشته باشند.

در لوله سه لایه، یک لایه میانی به ساختار اضافه می شود تا خاصیتی که در لوله تک لایه محدودتر است بهبود پیدا کند. این لایه می تواند از ترکیب پلیمر تقویت شده با الیاف شیشه یا در برخی سیستم ها از ماده ای متفاوت تشکیل شده باشد. هدف اصلی، کنترل انبساط حرارتی، افزایش صلبیت یا بهبود پایداری ابعادی است. در نتیجه دیواره دیگر یک ماده کاملا همگن نیست، بلکه از سه ناحیه عملکردی تشکیل می شود.

لوله پنج لایه ساختار پیچیده تری دارد. در یک نمونه متداول، لایه داخلی و خارجی از پلیمر، لایه مرکزی از آلومینیوم و دو لایه چسب بین پلیمر و فلز تشکیل می شوند. این طراحی Composite Structure باعث می شود خواص پلیمر و فلز به صورت همزمان مورد استفاده قرار گیرد. پلیمر از خوردگی داخلی جلوگیری می کند و آلومینیوم به کاهش انبساط و افزایش پایداری شکل کمک می کند.

تفاوت در جنس مواد اولیه

لوله تک لایه بسته به کاربرد می تواند از PP-R، پلی اتیلن PE، پلی اتیلن مشبک PEX، PE-RT یا سایر ترموپلاستیک های مهندسی ساخته شود. انتخاب ماده اولیه تعیین کننده بخش بزرگی از رفتار لوله است. برای مثال، یک لوله تک لایه پلی اتیلن که برای انتقال آب مدفون طراحی شده است را نمی توان صرفا به دلیل تک لایه بودن با یک لوله PP-R ساختمانی همسان دانست.

در لوله سه لایه معمولا حداقل دو نوع ترکیب عملکردی وجود دارد. لایه های داخلی و خارجی ممکن است از یک پلیمر پایه ساخته شوند، اما لایه میانی با الیاف شیشه یا افزودنی های تقویت کننده ترکیب شده باشد. وجود الیاف باعث می شود ماتریس پلیمری در برابر تغییر شکل طولی مقاومت بیشتری پیدا کند، بدون اینکه لزوما یک فلز مستقل در ساختار قرار گیرد.

در لوله پنج لایه، تفاوت مواد محسوس تر است. ترکیب پلیمر، چسب و آلومینیوم یک ساختار Hybrid ایجاد می کند که هر لایه وظیفه مشخصی دارد. لایه داخلی با سیال تماس دارد، لایه آلومینیوم نقش پایدار کننده و مانع نفوذ اکسیژن را ایفا می کند و لایه خارجی از ساختار در برابر آسیب های محیطی محافظت می کند. کیفیت چسب بین لایه ها نیز اهمیت زیادی دارد؛ زیرا جدا شدن لایه ها یا Delamination یکی از عیوب جدی در محصولات بی کیفیت محسوب می شود.

تفاوت در مقاومت مکانیکی و پایداری ابعادی

مقاومت مکانیکی فقط به تحمل فشار داخلی محدود نیست. لوله باید در برابر نیروهای نصب، خم شدن، ضربه، تغییرات دمایی و تنش های ناشی از انبساط نیز رفتار قابل پیش بینی داشته باشد. لوله تک لایه به دلیل یکنواخت بودن ساختار، رفتاری وابسته به ویژگی ذاتی همان پلیمر دارد. اگر پلیمر نرم تر باشد، امکان تغییر شکل بیشتر است و اگر صلب باشد، انعطاف پذیری کاهش پیدا می کند.

لوله سه لایه تقویت شده معمولا از نظر Dimensional Stability عملکرد بهتری نسبت به نمونه تک لایه هم خانواده خود دارد. لایه تقویت کننده حرکت زنجیره های پلیمری را در اثر حرارت محدود می کند و در مسیرهای طولانی احتمال تغییر طول یا افتادگی را کاهش می دهد.

در لوله پنج لایه، لایه آلومینیومی یک اسکلت بسیار نازک اما موثر در ساختار ایجاد می کند. این لایه باعث می شود لوله پس از خم شدن فرم خود را بهتر حفظ کند و در برابر تغییرات حرارتی پایداری بیشتری داشته باشد. البته مقاومت نهایی همچنان به ضخامت لایه ها، کیفیت جوش آلومینیوم، نوع پلیمر و استاندارد تولید وابسته است و تعداد بیشتر لایه ها به تنهایی تضمین کننده کیفیت بالاتر نیست.

تفاوت در قیمت

قیمت لوله تک لایه معمولا به دلیل فرآیند تولید ساده تر و استفاده از یک ماده اصلی، در بسیاری از گروه ها پایین تر است. البته قطر، ضخامت، گرید مواد و برند می توانند این قاعده را تغییر دهند. برای مثال یک لوله تک لایه تخصصی با فشار کاری بالا ممکن است از یک لوله چند لایه معمولی گران تر باشد.

لوله سه لایه به دلیل استفاده از لایه تقویت کننده و فرآیند تولید پیچیده تر معمولا هزینه بیشتری نسبت به نمونه تک لایه هم خانواده دارد. این افزایش قیمت در مقابل می تواند با کاهش انبساط یا افزایش پایداری جبران شود.

لوله پنج لایه معمولا هزینه اولیه بالاتری دارد؛ زیرا علاوه بر پلیمر از آلومینیوم، چسب تخصصی و تجهیزات تولید چند مرحله ای استفاده می شود. اتصالات و ابزار مخصوص آن نیز باید در محاسبه هزینه لحاظ شوند. با این حال، در برخی پروژه ها کاهش تعداد اتصالات، سرعت بیشتر اجرای مسیرهای منعطف و کاهش نیاز به اصلاحات انبساطی می تواند بخشی از هزینه اولیه را جبران کند.

تفاوت در عمر مفید

عمر مفید لوله تک لایه به کیفیت ماده اولیه، دمای کار، فشار، میزان تابش UV پیش از نصب و کیفیت اجرا وابسته است. اگر محصول مطابق استاندارد باشد و در محدوده طراحی کار کند، ساختار تک لایه به خودی خود به معنای عمر کمتر نیست.

لوله سه لایه در شرایطی که تغییرات دمایی عامل اصلی تنش باشد می تواند پایداری بیشتری ارائه کند؛ زیرا لایه تقویت کننده بخشی از تغییر شکل حرارتی را کنترل می کند. با این حال، اگر لوله در معرض فشار یا دمای خارج از کلاس طراحی قرار گیرد، تقویت ساختار نیز نمی تواند از خرابی زودرس جلوگیری کند.

در لوله پنج لایه، طول عمر به سلامت تمام لایه ها و اتصال صحیح آنها وابسته است. پلیمر داخلی باید در برابر دمای سیال مقاومت داشته باشد، لایه آلومینیوم نباید دچار نقص ساختاری شود و اتصال بین لایه ها باید پایدار باقی بماند. بنابراین در مقایسه عمر مفید، کیفیت تولید و شرایط بهره برداری از تعداد لایه ها مهم تر است.

تفاوت در تحمل دما

تحمل دمای لوله تک لایه کاملا به نوع پلیمر بستگی دارد. برخی لوله های تک لایه برای آب سرد یا شبکه های مدفون طراحی شده اند و استفاده از آنها در آب گرم مناسب نیست. در مقابل، بعضی لوله های PP-R، PEX یا PE-RT برای کاربردهای دمایی مشخص تولید می شوند.

لوله سه لایه تقویت شده با الیاف، به دلیل کاهش اثر انبساط حرارتی، در بسیاری از شبکه های آب گرم عملکرد پایدار تری نسبت به نمونه ساده هم خانواده دارد. با این حال لایه تقویت کننده الزاما محدوده تحمل دمای شیمیایی پلیمر پایه را به طور نامحدود افزایش نمی دهد.

لوله پنج لایه برای بسیاری از سیستم های آب گرم و گرمایشی طراحی شده است. ترکیب پلیمر مقاوم به دما با آلومینیوم باعث می شود تغییرات شکل در سیکل های گرم و سرد کمتر شود. در سیستم هایی مانند گرمایش از کف که لوله برای مدت طولانی در معرض دمای بالا قرار می گیرد، این ویژگی اهمیت بیشتری پیدا می کند.

تفاوت در تحمل فشار

تحمل فشار را نمی توان فقط با تعداد لایه ها مقایسه کرد. فشار قابل تحمل هر لوله به قطر خارجی، ضخامت دیواره، جنس ماده، دمای سیال، مدت بهره برداری و استاندارد محصول وابسته است. یک لوله تک لایه با دیواره ضخیم ممکن است فشار بیشتری از یک لوله چند لایه نازک تحمل کند.

در لوله سه لایه، لایه تقویت کننده می تواند به حفظ شکل دیواره کمک کند، اما فشار کاری باید از جدول فنی تولید کننده استخراج شود. در واقع وجود الیاف به معنای امکان استفاده در هر فشار دلخواه نیست.

در لوله پنج لایه، آلومینیوم به افزایش پایداری مقطع کمک می کند، اما فشار اسمی سیستم باید براساس ضعیف ترین جزء یعنی مجموعه لوله و اتصال بررسی شود. اگر اتصال برای فشار پایین تری طراحی شده باشد، بالا بودن مقاومت خود لوله مزیت عملی ایجاد نمی کند.

تفاوت در میزان انبساط حرارتی

یکی از واضح ترین تفاوت های این سه ساختار در Thermal Expansion دیده می شود. لوله تک لایه پلیمری معمولا بیشترین تغییر طول را در اثر افزایش دما دارد. در مسیرهای طولانی، این افزایش طول باید با طراحی صحیح بست ها، تغییر جهت ها یا حلقه های جبران کننده کنترل شود.

در لوله سه لایه تقویت شده، لایه میانی میزان انبساط را کاهش می دهد و در نتیجه مسیر تحت تاثیر تغییر دما کمتر جابه جا می شود. این موضوع می تواند در رایزرها یا لوله کشی روکار باعث کاهش موج دار شدن یا تغییر شکل ظاهری شود.

لوله پنج لایه دارای آلومینیوم معمولا از نظر انبساط حرارتی به رفتار فلز نزدیک تر از یک لوله پلیمری ساده عمل می کند. آلومینیوم حرکت طولی پلیمر را مهار می کند و به همین دلیل تغییر طول در اثر افزایش دما به طور محسوسی کاهش می یابد. این ویژگی یکی از دلایل اصلی استفاده از لوله های پنج لایه در مدارهای گرمایشی است.

تفاوت در انعطاف پذیری

انعطاف پذیری در لوله تک لایه کاملا به پلیمر و قطر بستگی دارد. بعضی لوله های PE و PEX بسیار منعطف هستند، در حالی که PP-R به شکل شاخه ای و نسبتا صلب تولید می شود. بنابراین نمی توان گفت تمام لوله های تک لایه کم انعطاف هستند.

لوله سه لایه تقویت شده با الیاف معمولا صلب تر از نمونه تک لایه هم خانواده است. این صلبیت باعث پایداری بیشتر مسیر می شود، اما امکان خم کردن آزادانه را کاهش می دهد. در بسیاری از سیستم ها تغییر جهت همچنان با استفاده از اتصالات انجام می شود.

لوله پنج لایه در سایزهای رایج ساختمانی قابلیت خم کاری مناسبی دارد و لایه آلومینیوم کمک می کند پس از خم شدن فرم خود را حفظ کند. این ویژگی اجازه می دهد برخی مسیرها بدون استفاده از تعداد زیاد زانو اجرا شوند. البته رعایت Minimum Bending Radius ضروری است؛ زیرا خم بیش از حد می تواند به لایه آلومینیوم یا سطح مقطع لوله آسیب بزند.

جدول مقایسه لوله تک لایه، سه لایه و پنج لایه

برای درک سریع تر مقایسه لوله های 1 لایه، 3 لایه و 5 لایه می توان ویژگی های اصلی آنها را در کنار یکدیگر قرار داد. این جدول یک مقایسه عمومی است و مشخصات قطعی هر محصول باید از دیتاشیت همان کارخانه بررسی شود.

معیار	لوله تک لایه	لوله سه لایه	لوله پنج لایه
ساختار	یک بدنه پلیمری یکنواخت	دو لایه اصلی با لایه تقویت کننده میانی	پلیمر، چسب، آلومینیوم، چسب و پلیمر
مواد رایج	PP-R، PE، PEX، PE-RT	پلیمر تقویت شده با الیاف یا ساختار چند ماده ای	PEX-AL-PEX یا PE-RT-AL-PE-RT
پایداری ابعادی	وابسته به نوع پلیمر	بیشتر از نمونه ساده هم خانواده	بالا به دلیل وجود آلومینیوم
انبساط حرارتی	معمولا بیشتر در پلیمرهای ساده	کمتر از نمونه تک لایه مشابه	معمولا کم تر
تحمل دما	وابسته به جنس و کلاس محصول	مناسب تر برای برخی سیستم های آب گرم	مناسب برای بسیاری از کاربردهای آب گرم و گرمایشی
تحمل فشار	وابسته به ضخامت، جنس و استاندارد	وابسته به ساختار و کلاس فشار	وابسته به لوله، اتصال و کلاس سیستم
انعطاف پذیری	از بسیار منعطف تا صلب	معمولا متوسط تا کم	مناسب، همراه با حفظ فرم
قیمت اولیه	معمولا کمتر	متوسط	معمولا بیشتر
روش اتصال	وابسته به جنس؛ جوش یا اتصال مکانیکی	بسته به سیستم	اتصالات مخصوص چند لایه
کاربرد رایج	آب، شبکه های مدفون یا تاسیسات بسته به جنس	آب سرد و گرم و مسیرهای نیازمند انبساط کمتر	آب سرد و گرم، سیستم کلکتوری و گرمایش از کف

جدول نشان می دهد که تفاوت لوله تک لایه، سه لایه و پنج لایه را نمی توان به یک معیار مانند قیمت یا تعداد لایه ها محدود کرد. برای مثال، لوله پنج لایه از نظر کنترل انبساط عملکرد مناسبی دارد، اما اگر پروژه یک خط انتقال آب سرد مدفون با قطر بالا باشد، ممکن است یک لوله تک لایه پلی اتیلن استاندارد انتخاب منطقی تری باشد.

از سوی دیگر، سه لایه بودن نیز همیشه به معنی قرار گرفتن این سیستم دقیقا میان تک لایه و پنج لایه از نظر کیفیت نیست. هر ساختار برای رفع یک نیاز مهندسی طراحی شده است. به همین دلیل مقایسه واقعی باید براساس نوع سیال، دما، فشار، شرایط نصب، طول مسیر، نوع اتصال و الزامات نگهداری انجام شود.

لوله تک لایه، سه لایه یا پنج لایه؛ کدام بهتر است؟

برای شبکه هایی که شرایط کاری ساده تری دارند، استفاده از لوله تک لایه می تواند کاملا منطقی باشد. برای مثال در برخی خطوط آب سرد، شبکه های پلی اتیلن مدفون یا مسیرهایی که جنس مشخصی از پلیمر برای آنها استاندارد شده است، افزودن لایه های بیشتر ضرورت فنی ایجاد نمی کند. مزیت این گروه، ساختار ساده، وزن مناسب و در بسیاری از موارد هزینه اولیه کمتر است. با این حال اگر یک لوله تک لایه که فقط برای آب سرد طراحی شده در مسیر آب گرم استفاده شود، افزایش دما می تواند باعث افت خواص مکانیکی، تغییر شکل یا کاهش عمر سیستم شود.

در سیستم های آب گرم ساختمانی که کاهش انبساط حرارتی اهمیت دارد، لوله سه لایه تقویت شده می تواند انتخاب مناسبی باشد. وجود لایه تقویت کننده باعث می شود مسیر در برابر تغییر دما پایدارتر از نمونه پلیمری ساده باشد، در حالی که روش اجرای سیستم در بسیاری از محصولات همچنان نزدیک به لوله های پلیمری متداول است. اما استفاده از محصول سه لایه بدون توجه به کلاس دمایی یا فشار مجاز می تواند باعث ایجاد تصور اشتباه از مقاومت آن شود. تعداد لایه ها جایگزین بررسی مشخصات فنی نیست.

لوله پنج لایه در پروژه هایی مانند سیستم توزیع کلکتوری، گرمایش از کف، مسیرهای دارای خم های متعدد و شبکه هایی با تغییرات دمایی مداوم مزیت های مشخصی دارد. قابلیت خم شدن، حفظ فرم و انبساط کمتر می تواند تعداد اتصالات را کاهش داده و اجرای مسیر را ساده تر کند. در مقابل، استفاده از اتصالات ناسازگار، خم کردن زیر شعاع مجاز یا اجرای لوله با ابزار نامناسب می تواند باعث نشتی یا آسیب ساختاری شود. در نتیجه پاسخ به این سوال که لوله تک لایه، سه لایه یا پنج لایه کدام بهتر است، به کاربرد بستگی دارد؛ تفاوت لوله های تک لایه، سه لایه و پنج لایه زمانی معنا پیدا می کند که شرایط پروژه پیش از انتخاب مشخص شده باشد.
